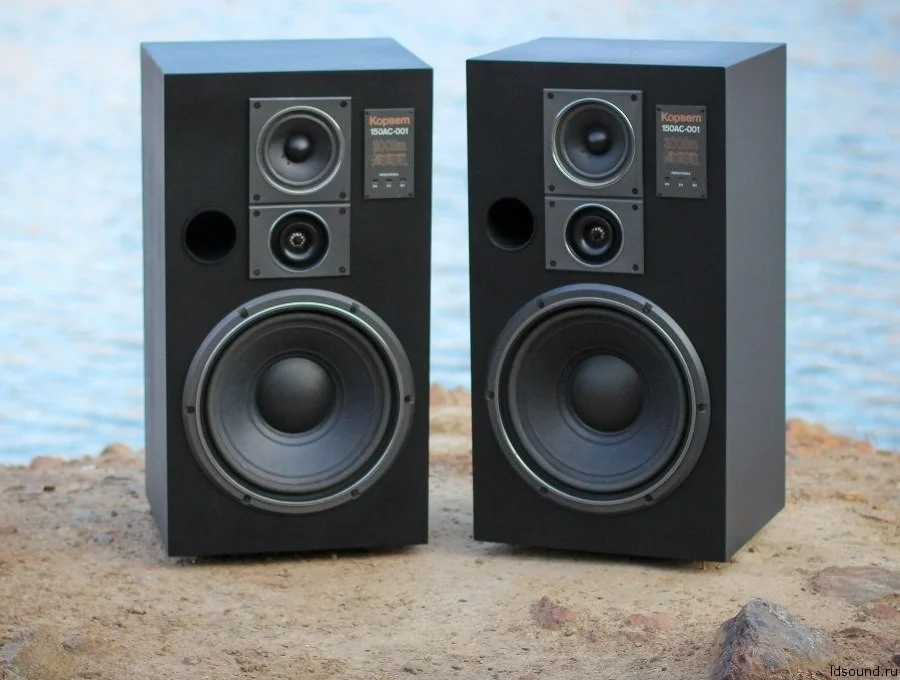

Для начала хочу отметить, что, по утверждениям большинства современников этих колонок, с которыми мне довелось общаться, да и просто людей, хорошо разбирающихся в акустических системах, — эта разработка ВНИИРПА им. Попова стала лучшей АС в СССР. Итак, под катом — традиционные для этого цикла описания возможностей советских инженеров и условий, в которых они работали, а также краткий обзор того, что им удалось создать, т. е. “Корвет” 75 АС-001.
Разработка в условиях перестройки, гласности и плюрализма
Можно сказать, что приснопамятные “перестройка”, “гласность” и всё, что там было в комплекте с ними после 1985-го года, некоторое время позитивно отражалось на разработке советской аудиотехники. Так в Союзе появилось больше западной аппаратуры, больше литературы с загнивающего Запада, к мнениям классово чуждых инженеров стали чаще прислушиваться.
Плоды либерализации не заставили себя долго ждать. В конце 1986-го года группой инженеров ВНИИРПА им. Попова была начата разработка акустической системы, с невиданными для того времени характеристиками.
По утвержденному техзаданию — это должна была быть АС с высоким уровнем чувствительности, способностью выдерживать значения кратковременной мощности более 250 Вт, обладать эффективной защитой от перегрузок.
Кроме того, сверху, узнав о столь перспективной и амбициозной разработке, спустили задачу подготовить АС к штурму забугорных прилавков. Ибо после усилителя “Бриг” и электрофона “Корвет” (к коим ещё Лихницкий руку приложил) у советского хайфая не было весомых побед за ржавеющим железным занавесом.
Для реализации настолько амбициозной задачи были собраны лучшие специалисты ВНИИРПА им. Попова. Для моделирования и определения оптимальных параметров громкоговорителей и разделительных фильтров впервые использовались компьютеры.
Учитывая необходимость в экспортном варианте, были задействованы все возможные ресурсы, включены все механизмы, благодаря чему образцы новой АС были готовы к испытаниям меньше чем за 2 года, что можно считать Стахановским результатом для советского колонкостроения.
Первый блин комом
Несмотря на “зеленый свет”, первый прототип, который был почти запущен в крупную серию, провалил последние испытания. Не многие знают о том, что в первом варианте АС планировалось 2 фазоинвертора.
Неправильный акустический расчет этих фазоинверторов приводил к появлению выраженных и крайне нежелательных резонансных мод, которые не лучшим образом вели себя со сложным музыкальным сигналом.
Этот недостаток стал критическим для того, чтобы не пустить колонки в массовое производство. Интересно, что паспорта на новую продукцию уже напечатали. Картинка, любезно опубликованная ldsound.ru, свидетельствует о том, что на ранней версии документации было размещено изображение колонок с двумя фазоинверторами.
Недостатки с расчетом фазоинвертора быстро устранили и в том же году представили на испытания прототип, который впоследствии стал серийным образцом. “Канонический” фазоинвертор этой акустики был спроектирован с диаметром трубы 75 мм, длиной 91 мм, что обеспечивало настройку на 36 Гц.
Конструкция, особенности и технические характеристики
План по созданию конкурентоспособной на западном рынке советской акустики был не просто выполнен, в реалиях перестроечного ”совка” казалось невозможным появление таких колонок. В то время технические решения, использованные в 75АС-001, использовались преимущественно в хайэнд сегменте.
Акустика получила лучшие, из производившихся в то время в Союзе, динамики НЧ — 100ГДН-3, среднечастотные — 30ГДС-1 и купольные твитеры — 10ГДВ-4. Для 1988-го года это было новое поколение громкоговорителей, которые смогли обеспечить чувствительность 91 дБ(Вт/м), сравнимую с лучшими образцами японской и европейской акустики того времени.
Был существенно увеличен частотный диапазон, колонки смоли воспроизводить НЧ-спектр, начиная с 25 Гц, а твиттеры вообще выходили за пределы частотного восприятия и могли излучать ультразвук на частоте 25 000 Гц.
Неравномерность АЧХ не превышала -3 дБ, искажения во всем спектре частот и во всём диапазоне рабочей долговременной мощности находились в пределах 1% (вероятно, были меньше, но точность измерения не позволяла этого определить). Удивительным для советской акустики стала высокая равномерность ФЧХ, достигнутая благодаря удачной конструкции фильтров.
Для полноценного представления об устройстве предлагаю оценить технические характеристики:
- Диапазон воспроизводимых частот: 25 (-19 дБ) – 25000 Гц;
- Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±3 дБ;
- Чувствительность: 91 дБ;
- Характеристическая чувствительность: 0,73 Па√Вт;
- Номинальное электрическое сопротивление: 8 Ом;
- Минимальное значение полного электрического сопротивления: 6,4 Ом;
- Предельная шумовая мощность: 100 Вт;
- Предельная долговременная мощность: 150 Вт;
- Предельная кратковременная мощность: 300 Вт;
- Масса: 30 кг;
- Габариты (ШхВхГ): 38,6х71х34 см.
Ещё одной характерной особенностью стал оптимальный, достаточный для динамиков объем корпуса и применение эффективного демпфирующего материала АТМ-1 из штапельных супертонких стеклянных волокон. Это позволило при оптимальном демпфировании обеспечить выразительное, “глубокое” воспроизведение НЧ.
Впервые в советской АС использовался навесной монтаж на картонном основании. В конструкции фильтра использовались катушки с воздушным сердечником с проводом достаточного сечения. Также применялись металло-бумажные конденсаторы МБГО оптимальной емкости, для которых были характерны небольшие потери и незначительные искажения.
С точки зрения звука, по мнению одного из авторитетных авторов портала “схем нет”, самой вредной штукой стала система защиты. Учитывая назначение устройства, особенности его применения и внушительную мощность, его антиперегрузочные лимиттеры оказались лишними.
А насколько они вредны для звука, люди, разбирающиеся в схемотехнике и электроакустике, могут сделать вывод по приведенной ниже схеме.
Также многие утверждают, что существенный вред звуку наносят несоразмерной длины кабели, которые применялись для того, чтобы использовать акустику не в бытовых, а в т. н. полупрофессиональных условиях (корпоративные сборища, школьные дискотеки и т.п.).
Серийное производство
От системы сложно убежать, особенно от советской. Можно найти талантливых инженеров, закупить для изучения образцы забугорной техники, обеспечить разработчиков “зеленым светом” на получение дефицитных приборов и материалов в тихом омуте плановой экономики, открыть все бюрократические “замки” “фомкой” административного ресурса”, но где-нибудь прочная регрессивная система все равно подложит свинью.
В данном случае такой свиньёй стало серийное производство. Там, где не смог сэкономить беспощадный советский рационализатор, где не халтурил советский инженер, куда не сунул свой вездесущий нос советский руководитель, и не приплёл идеологию комсорг, “спасла” жилистая рук рука пролетария.
Новая акустика пошла в серию с названиями “Корвет“ и “Кливер“. Её серийным выпуском озадачили флагман производства советского хайфая “Океанприбор“ (в Питере) — “Корвет” и завод “Красный Луч“ (в г. Красный Луч) — ”Кливер”, на котором по совместительству изготавливали динамики для этой акустики.
Первой проблемой серии стало моментальная замена высококачественного демпфирующего АТМ-1 (зачем-то очень нужного рабочим этого предприятия) на банальную вату. Причем хорошо, если ваты закладывалось адекватное количество.
Второй проблемой стали производственные “рацухи” начала 90-х, которые в основном касались “Океанприбора” (на это в своих воспоминаниях жаловался ещё Лихницкий). Сначала сделали проще рецептуру многокомпонентного компаунда, которым пропитывали диффузоры СЧ-драйверов 30ГДС-1. Потом исключили “за ненадобностью” внутреннюю виброизоляцию корпуса АС.
Несколько по иному обстояло дело с экспортным вариантом акустики, который конструктивно не отличался от своего собрата для внутреннего рынка. При этом воровали на его производстве, судя по сохранившимся экземплярам, вероятно меньше. О его дизайне и особенностях можно судить по фото, опубликованным уже упомянутым ldsound.ru
Эпилог
Массовый серийный выпуск последнего внушительного достижения в советском HI-FI продолжался до 1992-го года, после этого объемы производства резко упали, а потом и вовсе прекратились. На мой взгляд, история этой АС, как и прочих серьезных разработок в области аппаратуры высокой верности воспроизведения, демонстрирует способности советских инженеров, качество их образования и квалификации. Кроме того, дает возможность оценить полную нежизнеспособность советской системы вознаграждения за труд, управления производством бытовой аппаратуры и плановой экономики.
