Software Defined Radio — как это работает? Часть 2

Привет, Хабр.

В первой части были описаны основные виды SDR-устройств и кратко были приведены их характеристики. Во второй части я расскажу подробнее о плюсах и минусах SDR, также будет рассмотрен пример доступа к приемнику из языка Python.

Продолжение под катом (осторожно, траффик).

Преимущества SDR

Для начала поговорим о преимуществах SDR, о том, что они дают пользователю. Понятно, что приоритеты у всех разные, поэтому разные пункты собраны в перемешку. Какой из них «более главный» сказать сложно, да наверное и невозможно, каждый решит для себя сам.

Панорамный обзор эфира

Первое, и самое очевидное — SDR показывает панораму радиоэфира «как есть».

Это достаточно удобно, как в плане наглядности, так и в плане поиска новых сигналов. На экране сразу видно например, что какая-то станция работает справа на 100КГц выше по частоте, видны различные помехи, новые и особенно короткие сигналы, и пр. Сигналы с быстроизменяющейся частотой например, на обычном «классическом» приемнике или трансивере просто не видны, и человек даже не догадается об их присутствии.

Посмотреть как это выглядит и послушать что творится в эфире, может любой, открыв web-панораму на голландском SDR. Как пример картинки оттуда, хорошо видна работа ППРЧ (но это не точно).

Регулируемые цифровые фильтры и звуковые эффекты

Радиолюбители со стажем наверное помнят времена, когда узкополосные кварцевые фильтры докупались к радиостанциям отдельно, и стоили не таких уж малых денег. Еще хуже ситуация в дешевых бытовых приемниках — фильтры там попроще, и настроены китайским рандомом, как повезет. Да и настроек обычно только две — Wide и Narrow. В SDR все фильтры выполняются математически, поэтому любую ширину фильтра можно просто выбрать «мышкой» или задать в настройках.

Аналогично могут задаваться настройки шумоподавления, коэффициенты АРУ и пр.

Возможность измерений

SDR это довольно-таки точный измерительный прибор. Начиная от банального отображения уровней разных станций в децибелах, до оценки помех, качества сигнала и пр. Все недостатки своего или чужого сигнала отлично видны на спектре.

Для примера, на картинке виден сигнал FM-станций. Сразу видно кто где вещает, с каким уровнем, какие станции мешают друг другу.

Широкополосная обработка

Прием сигнала сразу широкой полосой в несколько мегагерц открывает удивительные возможности для обработки сигналов. Любители азбуки Морзе и радиосоревнований, например, могут декодировать позывные сразу в широкой полосе (хотя по-моему это неспортивно, но это другой вопрос).

Также можно создавать неограниченное количество виртуальных приемников в пределах полосы пропускания. Для примера показано декодирование радиолюбительских сигналов WSPR сразу на двух диапазонах с одного физического приемника.

Можно предположить, что в проф. устройствах обработка широкой полосы дает большие возможности по поиску, классификации, обнаружению и подавлению различных сигналов. Вероятно, технология активно используется в радарах и прочих устройствах.

Прием практически любых видов модуляции

Обработка сигналов делается на ПК, поэтому вычислительные возможности ограничены лишь наличием нужных декодеров. AM, FM, WFM, DRM, DAB+, TETRA и много других страшных слов — практически для всех современных открытых протоколов можно найти декодер.

Что пока «не по зубам» SDR, это пожалуй GSM и WiFi, хотя и тут какие-то подвижки есть (Open BTS, WiFi Analyzer).

Широкополосная запись и воспроизведение

Т.к. в SDR все данные пишутся изначально в цифре, нет проблем записать всю полосу сразу целиком, чтобы прослушать потом. В одной записи шириной 2МГц может содержаться сразу несколько радиостанций, которые можно прослушать точно также, как с реального приемника. Это чем-то похоже на RAW-файл с фотокамеры, где разные параметры (баланс белого, резкость и пр) можно выбрать уже после съемки.

По ссылке приведен пример записи с шириной полосы 760КГц, панорама которой выглядит вот так:

Недостаток здесь только один, это большой размер. Одна минута при таком битрейте занимает 350Мбайт. Но разумеется, при реальных записях нет смысла писать все подряд, можно выбрать ширину полосы в зависимости от задач.

Удаленная работа

Еще одно активно развивающееся направление. Некоторые SDR приемники и трансиверы имеют возможность удаленной работы — т.к. приемник доступен по IP-адресу, то нет принципиальной разницы, стоит он рядом на столе или в 100км на даче (разумеется, битрейт передачи нужно настроить в соответствии с шириной интернет-канала). Учитывая, что помех в городах все больше и больше, это может стать весьма актуальным.

Инженерные и исследовательские задачи

Разумеется, при наличии широкополосной записи и воспроизведения, открываются большие возможности для отладки разных сигналов, протоколов, тестирования методов ЦОС и пр. Специализированные девайсы для исследовательских целей (USRP) позволяют работать full duplex, также могут иметь несколько входов и возможность синхронизации, что позволяет тестировать такие алгоритмы как direction finding.

С помощью GNU Radio можно создавать и тестировать сложные системы обработки сигналов, используя большое количество готовых блоков.

Преимущества надеюсь, понятны, поговорим о недостатках.

Недостатки SDR

Только стационарная работа

Главный недостаток для большинства пользователей — SDR это фактически стационарный настольный прибор, брать его с собой весьма неудобно и некомфортно. В городах, увы, уровень помех зачастую зашкаливает, а портативных приемников с SDR и IQ-записью пока практически нет.

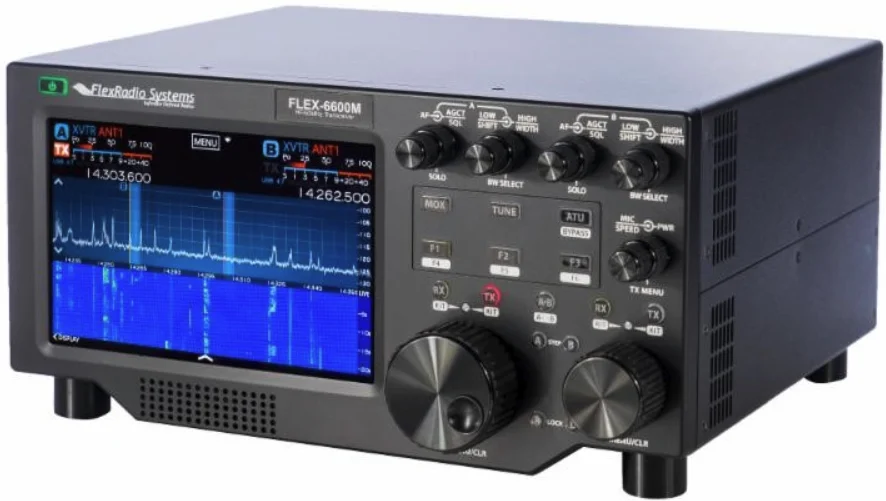

В последние годы стали появляться приемники и трансиверы, сделанные по SDR-технологии, но компактного и легкого устройства, которое можно было бы просто взять с собой, пока на рынке так и нет. Конечно, при желании можно взять с собой ноутбук, SDR, антенну, провода, адаптеры, powerbank, но все это достаточно громоздко и неудобно. Рынка портативных SDR-устройств пока де-факто не существует. Из исключений разве что RDR-Pocket, но его цена порядка 1500Евро, и он выпускается только под заказ. Современные технологии вполне позволяют делать такие устройства, но на них просто нет платежеспособного спроса.

Цена

Как очевидно из описания, хороший SDR — это достаточно дорогостоящий прибор. Сверхбыстрые АЦП и ПЛИС, малошумящие каскады на входе, многослойные печатные платы, качественные фильтры и пр — цена хороших DDC SDR начинается от 500$ и выше, и дешево такое никак не сделать. Профессиональные приемники (USRP, Winradio) стоят от 1500$ и выше.

Впрочем, подвижки тут тоже есть. Вполне неплохие приемники SDRPlay с диапазоном от 10КГц до 2ГГц продаются за 150$, и хотя это не DDC и АЦП всего 12бит, но для большинства задач приема его хватает. «Свистки» RTL-SDR за 30$ уже наверное есть у каждого радиолюбителя. Для любителей УКВ и обработки сигналов есть недорогие LimeSDR, которые при цене в 200-300$ покрывают диапазон до 6ГГц.

Энергопотребление

Также очевидно, что ток потребления довольно высок. Обычный «классический» радиоприемник может работать месяц от батареек, DDC SDR будет потреблять не менее 1-2А во время работы.

Заключение

В предыдущей части некоторые задавались вопросом, зачем это вообще нужно, надеюсь отчасти удалось ответить этот на вопрос.

Все что планировалось, в одну статью опять не влезло. В следующей последней части будет рассмотрен программный интерфес к SDR-приемнику на языке Python, и возможно, немного работы с GNU Radio.
