«Dolphin 1» – небольшой управляемый спасательный круг, который может помочь в беде на воде быстрее в некоторых случаях, чем спасатель. Устройство может скользить по воде со скоростью до 15 км/ч, а его оператор может следить за ним и управлять на расстоянии до 500 метров.
Проблема.
При возникновении несчастных случаев на воде время идет на секунды, а организация спасения людей даже у подготовленных спасателей требует четкой и быстрой реакции и быстрого выполнения механического набора определенных действий, причем начатых вовремя, без потерь драгоценных минут, которых может не хватить для успешного спасения.
Также у спасателей не всегда есть возможность быстро отреагировать на ситуацию и добраться до утопающего, так как место водного происшествия может быть далеко и вплавь туда не добраться оперативно, а спуск спасательной лодки на воду тоже занимает значительное время, да и не всегда она есть.
Решение.
Для спасения утопающих все чаще начинают использовать небольшие роботизированные конструкции, которыми можно управлять дистанционно.
Вот одно из таких устройств — мобильный спасательный круг «Dolphin 1».
Вот так выглядел прототип этого устройства до начала промышленного производства:
После комплекса тестовых испытаний и доработок конструкции, инженеры компании OceanAlpha смогли реализивать полноценный функционал мобильного спасательного круга, который теперь можно использовать для организации срочных спасетельных действий.
Технические характеристики умного дистанционного водного спасателя «Dolphin 1»:
— устойчивый к повреждениям прочный пластиковый ярко оранжевый корпус (способен выдержать вес взрослого человека, причем его конструкция способна подержать двух человек на плаву достаточное время, пока придет помощь);
— на корпусе имеется специальный передний мягкий бампер для минимизации случайного удара о потерпевшего человека на воде;
— на корпусе есть две ручки около носа для переноски и специальные веревки по краям — за эти элементы может свободно и безопасно хвататься человек в воде;
— на корпусе размещены два противотуманных защищенных фонаря для визуальной идентификации устройства при плохой видимости или тумане;
— размер устройства: 115х83х21см (ДхШхВ) — достаточно компактное со средними габаритами для таких задач (спроектирован так, чтобы утомленный пловец смог лежать на нем, как на доске)
— вес в снаряженном состоянии 13 килограмм (удобно брать в руки и сразу бросать в воду на небольшие расстояния и с небольших высот);
— два электрических водометных движителя с защитным металлическим кожухом каждый, такая защита движителей препятствует попаданию внутрь их механизмов водорослей и мусора, а также обеспечивает безопасность людей при спасении;
— две отдельные аккумуляторные батареи, которые размещены в специальных защитных отсеках внутри корпуса, что позволяет функционировать системе электропитания и движителям устройства даже при небольших повреждениях корпуса;
— плавучесть 22 килограмма (примерно 20% от веса взрослого человека);
— время работы двигателей от аккумуляторных батарей на одной зарядке 30 минут;
— максимальная скорость 15 км/ч (9.3 миль/ч), при перевозке на корпусе спасаемого человека скорость меньше и зависит от способа организации фиксации человека на устройстве;
— дальность работы системы управления до 500 метров1640 футов (пульт у оператора<->устройство).
Вид сверху:
Вид снизу:
Компоновка водометов:
Место расположения защищенных батарейных отсеков:
Пульт дистанционного управления:
Сопло движителя:
На верхней части устройства есть индикаторы заряда и скорости отдельно для каждого двигателя, а также кнопки ручного управления, для случая, когда спасатель (оператор) с пультом дистанционного управления находится вне зоны приема сигнала, а спасаемый человек может самостоятельно направить «Dolphin 1» плыть в нужном направлении.
Причем, в первых версиях устройства индикаторов и кнопок не было:
Потом инженеры начали пробовать разное их расположение на корпусе:
И остановились на таком варианте:
У «Dolphin 1» нет специальной зарядной станции, предполагается, что после исчерпания заряда батарей каждый раз устройство нужно вручную подключать к внешней системе электропитания, а после окончания процесса зарядки, возвращать на специальное место на спасательном посту на боевое дежурство.
Варианты размещения «Dolphin 1»:
Режимы работы устройства: управляется дистанционно оператором, ручной режим.
Принцип работы дистанционного водного спасателя «Dolphin 1»:
— после появления предупреждения у спасателя о возникновении опасной ситуации на воде, спасатель достает руками «Dolphin 1» из места его хранения;
— далее «Dolphin 1» бросается в воду в сторону направления его движения;
— спасатель (оператор) включает двигатели «Dolphin 1» с помощью дистанционного пульта управления;
— спасатель (оепаратор) направляет «Dolphin 1» к месту, где нужна помощь на воде;
— в случае, если при быстром движении «Dolphin 1» по волнам он переворачивается, то спасатель (оператор) может с помощью пульта перевернуть «Dolphin 1» обратно (тут, наверное, используется определенный режим двигателей для этой ситуации);
— после прибытия «Dolphin 1» на место, где нужна помощь на воде, спасатель (оператор) с помощь штатной видеокамеры на «Dolphin 1» может оценить ситуацию, а утопающий может схватиться за «Dolphin 1»;
— как только человек в воде зафиксировался на «Dolphin 1», то спасатель (оператор) возвращает «Dolphin 1» к месту развертывания спасательного катера или палатки и оказывает помощь пострадавшему уже на берегу.
Ручки для переноски устройства:

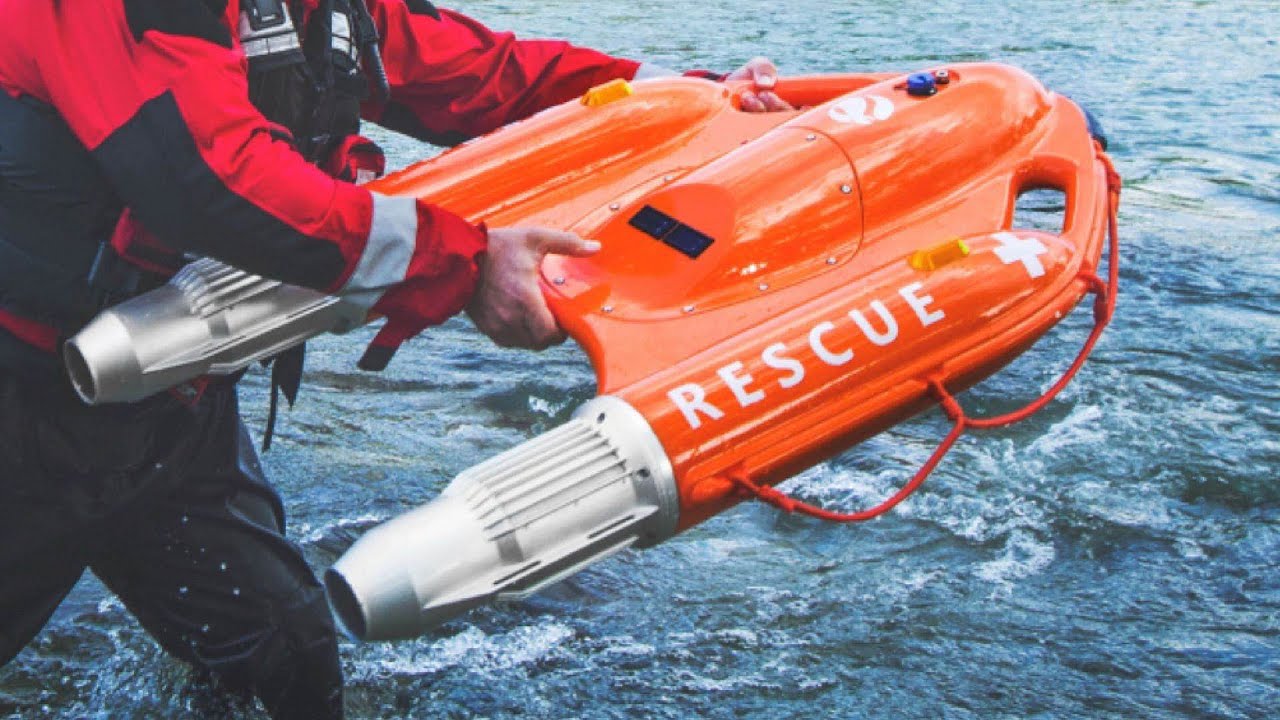

Спасатель кидает «Dolphin 1» в воду:
Оператор с пультом дистанционного управления:
Управление «Dolphin 1» с помощью пульта:
Пострадавший человек в воде хватается за «Dolphin 1»:
Спасатель (оператор) направляет «Dolphin 1» с пострадавшим к берегу:
Спасатель встречает и поднимает на берег постадавшего:
Спасатель забирает «Dolphin 1» из воды:
«Dolphin 1» скользит по воде и волнам:
Дистанционный водный спасатель «Dolphin 1» уже запущен в массовое производство и доступен для покупки по рекомендованной розничной цене 5500 долларов.
