Сверхпроводимость – открытие с незавидной судьбой по сравнению с другими научными прорывами XX века. Результаты последних быстро нашли путь из теоретической в прикладную науку, а затем – в повседневную жизнь. Сверхпроводимость же постоянно требует от учёных достигать и преодолевать какие-то пределы: температурные, химические, материальные. И даже спустя более чем 100 лет после открытия этого явления, мы все ещё боремся с теми же преградами, которые стояли перед учёными в начале прошлого века. Мы — это и Toshiba тоже, и нам есть что рассказать о нашем вкладе в изучение и приручение сверхпроводимости.
Что такое сверхпроводимость и как мы о ней узнали?
Представьте, что вам надо проехать на машине через очень плохую грунтовую дорогу. В тёплое время года, особенно после дождя, она превращается в болото. Колеса вязнут в грязи, скользят, буксуют, машину водит из стороны в сторону. Ваша скорость падает. Зато осенью при первых заморозках грязь твердеет, и вы проезжаете по дороге с ветерком, как будто по шоссе. Вот также и электроны, составляющие электрический ток, проходят через металлы при изменении температуры. Когда вещество нагрето, составляющие его атомные структуры сильно колеблются, затрудняя движение электронов. Атомы выхватывают из потока электроны и рассеивают их. Лишь немногие проходят из точки «А» в точку «Б». Так создается сопротивление.
Однако если металл охлаждать до абсолютного нуля (–273 °С), внутренние колебания вещества («тепловой шум») в нём уменьшаются, и электроны проходят через него без трений, то есть сопротивление падает до нуля. Именно это и называется сверхпроводимостью. Как всё это работает с научной точки зрения, описано в многочисленных статьях в специальных и научно-популярных изданиях, например, в N+1 (с весёлыми картинками).
Голландский физик Хейке Каммерлинг-Оннес в 1911 году об этом явлении ещё не знал, хотя уже был в курсе, что электрическое сопротивление металла снижается при охлаждении. Чтобы проверить, как далеко можно зайти в играх с холодом, металлом и электричеством, голландец использовал ртуть. Именно этот металл в те времена подвергался лучшей очистке от примесей, мешающих движению электронов.
При понижении температуры до 4,15 кельвинов, то есть до –269 °C, сопротивление в ртути полностью исчезло. Правда, Каммерлинг-Оннес в это не поверил, и, проявляя свойственную ученому осторожность, записал в дневнике, что сопротивление «практически исчезло». На самом деле оно полностью отсутствовало, просто измерительные приборы тогда к этому были не готовы, как и сам исследователь.
Впоследствии Каммерлинг-Оннес проверил на сверхпроводимость много металлов, и установил, что таким свойством обладают свинец и олово. Также он нашел первый сверхпроводящий сплав, который состоял из ртути, золота и олова. За свои эксперименты с критически низкой температурой ученый получил прозвище «Абсолютный нуль». Но поддерживать это высокое звание было непросто — для экспериментов требовался дефицитный по тем временам жидкий гелий, что не позволило Каммерлингу-Оннесу открыть второе фундаментальное свойство проводников.
Эффект Мейснера: мог ли летать гроб пророка
В средневековой Европе был распространен такой миф: в Мекке, в одном из дворцов парит в воздухе железный (по другим представлениям — медный) гроб с телом пророка Мухаммеда, не поддерживаемый ничем, кроме мощных магнитов. Паломники со всего исламского мира приходят туда, чтобы увидеть это зрелище, и в религиозном экстазе выкалывают себе глаза, потому что верят, будто ничего чудеснее в жизни уже не увидят.
Паломник пал на колени перед левитирующим гробом на фрагменте Каталонского атласа XIV века. Источник: Wikimedia Commons
В действительности погребён пророк был не в Мекке, а в Медине; гроб был сделан из дерева, хотя и богато украшен; никаких магнитов тоже замечено не было, что было проверено в XIX веке. Тогда же было доказано, что ферромагнитное тело в поле постоянных магнитов не может сохранять устойчивое равновесие.

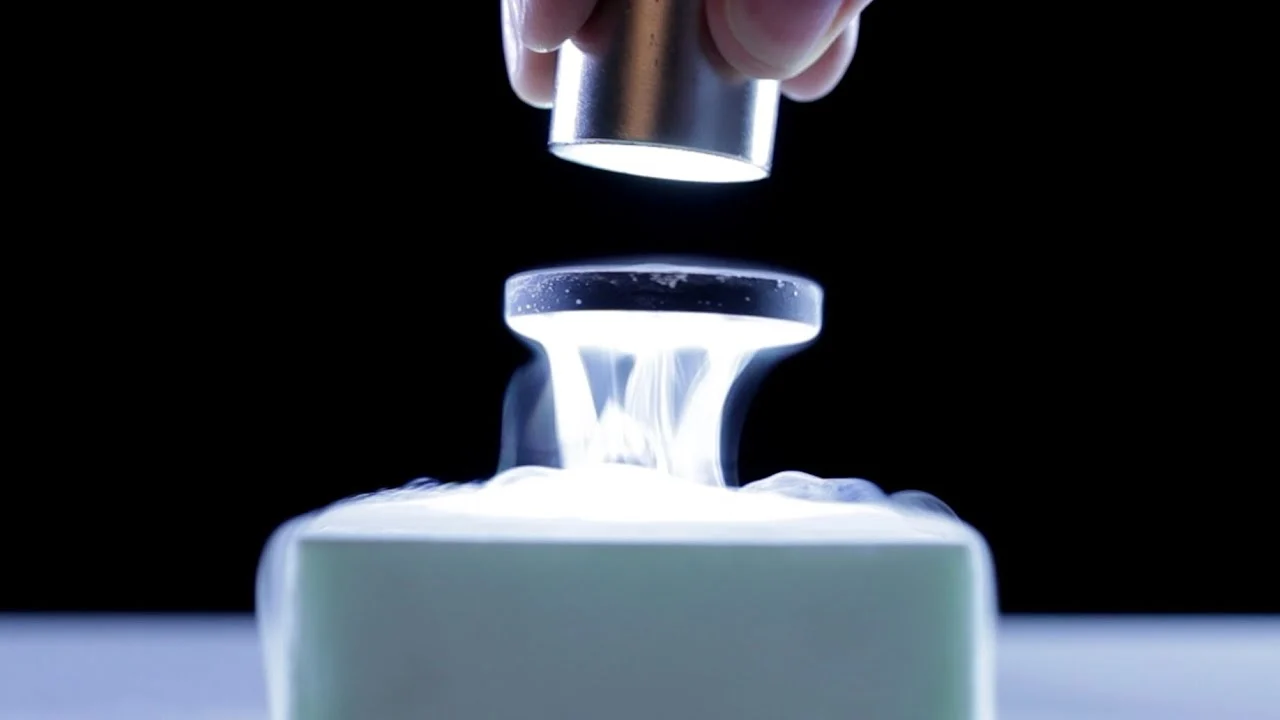

Тем не менее, если бы средневековые хронисты пережили выдуманный миф на один век, то они могли бы получить в распоряжение мощный козырь. В 1933 году немецкие физики Вальтер Мейснер и Роберт Оксенфельд решили проверить, как распределяется магнитное поле вокруг сверхпроводника. И вновь было сделано неожиданное открытие: сверхпроводник, охлажденный до критической температуры, вытолкнул из своего объема внешнее постоянное магнитное поле. Как выяснилось, проходящие через сверхпроводник токи создают своё магнитное поле в тонком поверхностном слое вещества. В сверхпроводящем состоянии сила этого поля равна действующему на него внешнему магнитному полю.
Если бы гроб пророка был создан из магнитов и помещён в пещеру, состоящую из охлажденных до критических температур сверхпроводников, то, возможно, он действительно парил бы в воздухе, как это описывали средневековые европейцы. Во всяком случае, в небольших масштабах и с менее сакральными участниками такой эксперимент уже много раз проводился.
Вот так мог левитировать гроб пророка, если бы при его погребении были учтены все условия эффекта Мейснера. Источник: YouTube-канал Empiric School
Открытие эффекта Мейснера также помогло нам понять, что не все сверхпроводники одинаковы. Помимо немногочисленных чистых металлов, сверхпроводимость возникает и у сплавов. Однако если у чистых веществ эффект Мейснера проявляется полностью (сверхпроводники I рода), то у сплавов — частично, ведь они не однородны (сверхпроводники II рода). В них магнитное поле выталкивается не полностью, а заполняет пространство вдоль идущих через проводник сверхтоков. Именно с их открытия началось практическое применение сверхпроводников в виде магнитов.
Тесла бы гордился: как Toshiba создала самый мощный в мире сверхпроводящий магнит
В погоне за снижением критической температуры к 1960-м годам человечество открыло много сверхпроводников второго вида, которые уже можно было использовать в промышленных целях и масштабах. Первой логичной задачей на этом пути стало создание сверхпроводящих магнитов, которые должны были заменить изобретенные еще в XIX веке электромагниты, основанные на использовании обычных металлов.
Сверхпроводящий магнит позволял создавать гораздо более устойчивые и мощные поля при более эффективном использовании электричества. В 1962 году были разработаны первые сверхпроводящие провода из ниобия и титана, и в том же году был создан первый крупный сверхпроводящий магнит. Его сконструировали специалисты General Electric. Мощность генерируемых им полей достигала 10 тесла. Для сравнения: большинство больничных магнитно-резонансных томографов сегодня генерируют поле с индукцией от 1 до 10 Тл.
Правда, несмотря на очевидный научно-технический успех, первый сверхпроводящий электромагнит оказался совершенно убыточным. Вместо предусмотренных контрактом с Bell Laboratories 75 тыс. долл., детище General Electric обошлось в 200 тыс. долл. Тем не менее, в гонку за индуктивностью полей в 1970-е гг. вступили многие инновационные компании, в том числе и Toshiba.
Основной задачей тогда было понять, насколько сильное поле может создать сверхпроводящий магнит, потому что чем выше эта величина, тем быстрее теряется сверхпроводимость. Именно тогда Toshiba совместно с Университетом Тохоку создала новый мощнейший в мире на тот момент сверхпроводящий магнит. Он генерировал поле с индукцией 12 Тл. В университете Тохоку его использовали в материаловедении.
Однако обычные электромагниты все еще были способны превзойти своих «потомков» в генерации электромагнитных полей. К концу 1970-х старое поколение этих устройств могло создать поле с индукцией до 23,4 Тл, тогда как сверхпроводящие магниты — только 17,5 Тл.
В 1983 году инженеры Toshiba на базе своей прежней разработки создали гибридный электромагнит: обычный резистивный электромагнит был помещён внутрь сверхпроводящего магнита, и скрещивание их полей дало индукцию величиной 31 Тл в 1986 году.
Когда стало ясно, что мы можем достичь очень высокой мощности электромагнитных полей, встал вопрос, а как использовать то, что мы уже имеем? В 1980-е Toshiba, как и многие другие компании, решила коммерциализировать технологию на «медицинском полигоне».
Лучи добра: как сверхпроводники Тошибы помогают лечить онкологические заболевания
В 1980-е стало ясно, что магнитно-резонансная томография, использующая электромагнитные поля сверхпроводников, может давать намного более четкую диагностику, чем недавно разработанная технология компьютерной томографии и более старые рентгеновские лучи. Это осознали и в Toshiba. С тех пор компания стала поставщиком сверхпроводящих магнитов производителям медицинского оборудования и остаётся им до сегодняшнего дня.
Один из первых сверхпроводниковых магнитов Toshiba, разработанный для аппаратов МРТ. Источник: Toshiba
Однако современные медицинские установки становятся гибридными: они не только диагностируют, но и лечат, как, к примеру, аппараты терапии с использованием тяжелых частиц.
Их суть в том, что они генерируют лучи с ускоренным движением тяжелых частиц, которые направляются на опухоли в человеческом теле. Чтобы точно направлять пучки таких частиц, необходимо мощное магнитное поле. Раньше такие машины уже использовались, но они не могли контролировать путь генерируемых частиц, из-за чего пациентам постоянно приходилось менять положение, чтобы подставлять пораженные участки тела под излучение, что непросто для больных онкологическими заболеваниями.
Тогда инженеры Toshiba внедрили в гентри — подвижную кольцевую часть излучателя, похожую на портал, — сверхпроводящие магниты, которые были способны быстро менять силу магнитных полей. Это позволило более прицельно направлять лучи, а движение гентри позволило сохранять пациентам сохранять покой во время терапии.
Аппарат терапии тяжелыми частицами. Во вращающемся гентри — сверхпроводниковый электромагнит Toshiba. Источник: Toshiba
Что в будущем: топ-3 перспективных применений сверхпроводников
Помимо медицины, сверхпроводники сегодня используются в науке, энергетике, транспорте. Каковы их перспективы в ближайшем будущем?
Провода на высокотемпературных сверхпроводниках
С самых первых лет открытия сверхпроводимости человечество задумывалось о том, как передавать ток с помощью сверхпроводников. Обычные воздушные высоковольтные линии занимают много пространства, а также теряют 6-10% передаваемой энергии.
Сначала не подходили, собственно, сверхпроводящие металлы, чьи химические свойства не позволяли сделать из них провода. Затем с открытием сверхпроводников II рода встал вопрос об их охлаждении, для которого требовался дорогой гелий. Только в 1986 году была открыта высокотемпературная сверхпроводимость, то есть были найдены сверхпроводники с критической температурой выше 30 кельвинов. Это позволило использовать для охлаждения более дешёвый азот, однако теперь встал вопрос о том, как поддерживать высокопроводящее состояние, то есть низкую (высокую) температуру на очень больших отрезках.
Сейчас в России, Китае, Японии, Южной Корее, Европе и США есть проекты по созданию сверхпроводящих кабелей длиной от одного до десяти километров. Успеха добились российские инженеры — в прошлом году завершились испытания самой протяженной сверхпроводящей кабельной линии постоянного тока. Опытный образец на основе сверхпроводника Bi2Sr2Ca2Cu3O10+x длиной 2,5 км с критической температурой –165 °С планируется ввести в эксплуатацию в 2020 году соединит две подстанции в Санкт-Петербурге.
Высокоскоростной транспорт
Способность сверхпроводников создавать мощное и устойчивое магнитное поле нашла применение в транспорте. В начале 1970-х был создан первый прототип поезда на магнитной подушке (германский Transrapid 02), а в 1984 году первый коммерческий маглев (от словосочетания «магнитная левитация») начал курсировать между терминалом аэропорта Бирмингема и железнодорожной станцией города (проработал до 1995-го).
Суть технологии проста: состав удерживается над дорожным полотном силой электромагнитного поля. Она же толкает состав вперед — включение одинаковых по полюсам магнитов отталкивает состав от дороги, а разных — притягивает. Быстрое попеременное включение таких магнитов создает постоянный зазор между полотном со сверхпроводящими электромагнитами и поездом. Благодаря отсутствию трения маглевы способны разгоняться до 500-600 км/ч.
Однако несмотря на относительную простоту технологии, она не получила широкого распространения. Дело в том, что она слишком дорогая. Скажем, шанхайский маглев-аэроэкспресс (в коммерческой эксплуатации с 2004-го года) приносит ежегодный убыток в 93 млн долл.
Поэтому более перспективным применение электромагнитных полей сверхпроводников может быть в дорогостоящих космических проектах. Тот же принцип магнитной левитации предполагается использовать для вывода в космос грузовых кораблей. К примеру, разработчики проекта Startram (ориентировочная стоимость 20 млрд долл.), заявляют, что снизят стоимость отправки одного килограмма космических грузов до 40 долл., построив разгонный туннель, направленный на околоземную орбиту (против нынешних 2500 долл. у SpaceX на Falcon-9).
Разгонный тоннель в проекте Startram. Источник: Сайт проекта Startram
Термоядерные реакторы
Еще одна перспективная область применения сверхпроводниковых магнитов — термоядерные реакторы. Они нужны для создания так называемой магнитной ловушки, для удержания вырабатываемой реактором плазмы. Заряженные частицы вращаются вокруг силовых линий магнитного поля. По сути, намагниченная плазма становится диамагнетиком, который стремится покинуть магнитное поле. Соответственно, если окружить плазму сверхпроводниковыми магнитами, генерирующими мощные поля, плазма будет удерживаться в заданном объеме и не сможет разрушить стенки реактора.
Именно такая технология используется для строительства термоядерного реактора ИТЕР во Франции. В этом проекте принимает участие и Россия, причем именно она была ответственна за поставку во Францию сверхпроводящих кабелей для создания того самого электромагнитного поля, «укрощающего» плазму. Как предполагается, опробованы магниты будут во время первого запуска реактора в 2025 году.
Когда же потеплеет?
Несмотря на более чем вековую историю сверхпроводимости главная мечта всех физиков и инженеров — комнатная температура сверхпроводимости, которая позволит использовать сверхпроводники максимально широко в быту, — пока не достигнута. Последний рекорд в этой области поставлен совсем недавно, в мае 2019 года: международная группа учёных экспериментировала с экзотическим соединением — гидридом лантана (LaH10). Получить этот материал очень сложно. Для этого нужна высокая температура и большое давление, отчего вырабатываемые образцы гидрида лантана микроскопически малы. Тем не менее, ученым удалось проверить, как этот материал взаимодействует с магнитным полем. При температуре –23 °С он вытолкнул магнитное поле, чем доказал свою сверхпроводимость. Пока что это самый теплый сверхпроводник, который мы знаем. Однако работа по поиску более тёплых сверхпроводников не останавливается, она продолжается. И как только будут достигнуты новые успехи в этой сфере, мы сразу сообщим.
