Так выглядят самые сложные и большие процессоры Intel 2022 года. Появились подробности о CPU Sapphire Rapids

В этом году компания Intel выпустит серверные процессоры Sapphire Rapids, основанные на 10-нанометровом техпроцессе и архитектуре Golden Cove.

Мы давно знаем, что эти CPU будут многочиповыми. Если точнее, они будут содержать четыре чипа, которые сама Intel называет плитками. Каждая плитка будет иметь 15 ядер, то есть суммарно речь идёт о 60 ядрах. Но все данные указывают, что 60-ядерных моделей Intel не выпустит, а ограничится 56 ядрами.

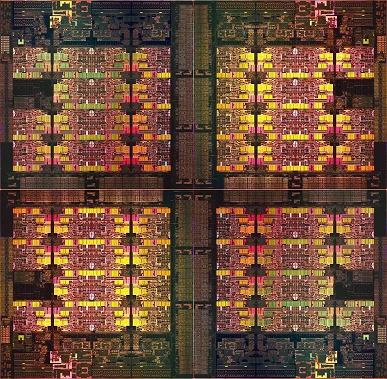

Сегодня же в Сети появились технические подробности о внутренней структуре этих CPU.

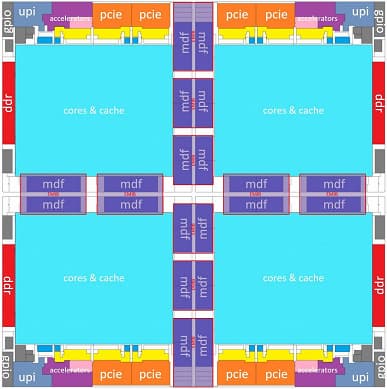

Итак, каждая плитка CPU является фактически отдельным полноценным процессором с интегрированным северным мостом, памятью и интерфейсами PCIe, а также другими интерфейсами ввода-вывода. Также на каждую плитку выделено пять мостов EMIB.

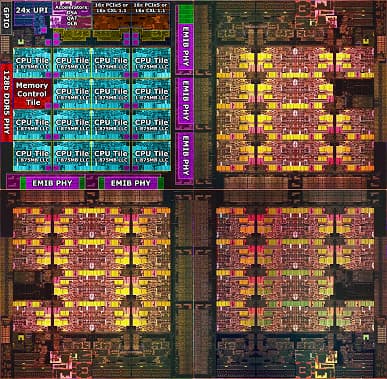

Внутри каждой плитки схема слоя аналогична нескольким предыдущим поколениям корпоративных процессоров Intel. Intel использует соединение Mesh и размещает различные блоки IP в сетке, соединяя их в сеть кольцевых шин. Каждая плитка содержит 15 ядер ЦП, каждое из которых имеет 2 МБ выделенной кэш-памяти L2 и 1,875 МБ фрагмента кэш-памяти L3, который обеспечивает суммарно 28,125 МБ кэш-памяти L3. Он используется всеми 60 ядрами ядра совместно. Общий объём кэш-памяти третьего уровня для CPU составляет 112,5 МБ.
Также каждая плитка имеет блок контроллера памяти со 128-разрядной (160-разрядной, включая ECC) памяти DDR5.

Интерфейс PCIe/CXL для Sapphire Rapids огромен. Каждая плитка оснащена корневым комплексом PCIe 5.0 и CXL 1.1 с 32 линиями, что соответствует 128 линиям PCI-Express Gen 5 или CXL 1.1.
