Статья: Обзор LUNA Design DNK-PRIME: собираем мощный ПК на базе 8-ядерного Ryzen в корпусе размером с кирпич

В 2016 году на нашем сайте вышел обзор миниатюрного корпуса LUNA Design DNK-H. Российская компания разработала и воплотила в жизнь дизайн мини-компьютера, который позволяет собрать систему объемом всего два литра. В свое время мы даже не постеснялись назвать DNK-H “нашим ответом Apple Mac mini”. Как видите, компания развивается: в прошлом году была выпущена еще одна версия компактного корпуса — DNK-PRIME. В отличие от первенца LUNA Design, новинка несколько крупнее, зато позволяет собрать по-настоящему производительную систему. Это может быть как миниатюрная рабочая станция, так и быстрой игровой ПК. Естественно, лаборатория 3DNews не смогла пройти мимо этого устройства, разработанного и произведенного на территории нашей необъятной Родины.

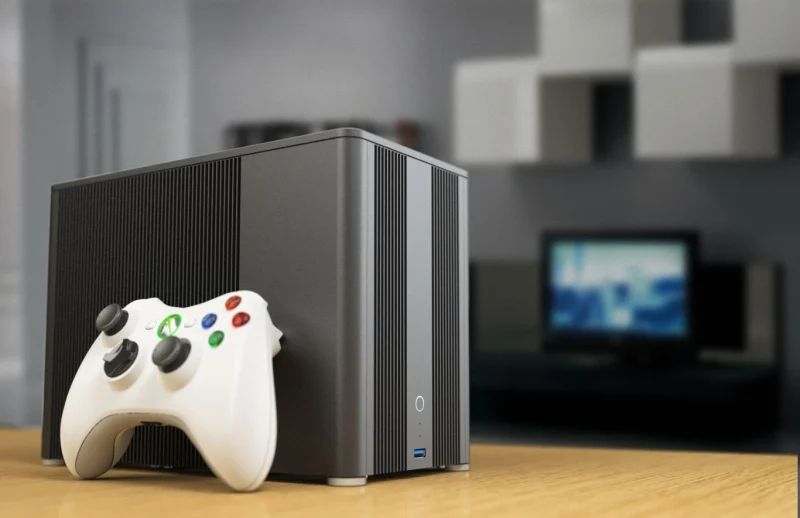

LUNA Design DNK-PRIME

LUNA Design DNK-PRIME

#Характеристики, внешний вид и особенности конструкции

Пока что существует всего одна версия DNK-PRIME. Основные характеристики корпуса приведены в таблице.

Технические характеристики Luna Design DNK-PRIME
Тип Mini-Tower
Размеры (В × Ш × Д), мм 140 × 200 × 280
Масса, кг 2,1
Цвет Черный
Материал Алюминий
Штатная система охлаждения Не предусмотрена
Отсеки для накопителей 2 × 2,5″ + 2 × 3,5″
Слоты расширения, шт. 1
Совместимость с материнскими платами mini-ITX
Порты вводы/вывода 1 × USB 3.0
Поддержка блоков питания SFX, SFX-L
Максимальная длина блока питания, мм 130 мм
Максимальная высота CPU-кулера, мм 50 мм
Максимальная длина видеокарты, мм 180 мм
Цена ~12 000 рублей

Заказать корпус можно только на официальном сайте LUNA Design, однако выпуск первой розничной партии запланирован на апрель. Производитель отмечает, что часть деталей устройства будет произведена непосредственно в России.

Обращу ваше внимание, что ко мне в руки попал предсерийный образец — он на 99 % совпадает с тем корпусом, который в итоге будет продаваться на сайте. У серийных моделей будут съемными не только боковые крышки, но и верхняя панель.

К сожалению, при отправке устройство не защитили жесткой упаковкой, поэтому образец прибыл ко мне в слегка потрепанном виде — это хорошо заметно на некоторых фотографиях. Обидно, конечно, однако это не повод отказать себе в удовольствии протестировать очередную интересную модель.

Как видите, перед нами небольшой корпус объемом 7,8 литра. Размеры далеко не рекордные: например, в итоговой статье, посвященной лучшим корпусам 2017 года, я рассказывал про модель NFC S4 Mini объемом всего 4,6 литра, в которую тем не менее при определенной сноровке можно установить GeForce GTX 1080.



Конструктивно «Прайм» очень схож с уже знаменитыми моделями NCASE M1 (12,6 л) и DAN SFX-A4 (7,2 л). Эти три корпуса объединяет одна конструктивная особенность: внутреннее пространство разделено на две области перегородкой. Одну часть занимает материнская плата, другую — видеокарта и/или накопители. Только перечисленные выше корпуса поддерживают установку полноразмерных видеокарт, DNK-PRIME — нет.

Корпус полностью выполнен из алюминия. В LUNA Design отмечают, что все части устройства сделаны на станке с ЧПУ. Металл не изгибали и не варили. Алюминий анодирован в черный цвет и имеет матовую текстуру. На мой взгляд, DNK-PRIME выглядит очень даже презентабельно. Потенциальных владельцев этого корпуса предупреждаю сразу же: матовое покрытие достаточно легко царапается. Будьте осторожны во время сборки, снимайте кольца или надевайте перчатки, а также используйте в качестве подложки что-нибудь мягкое.



На предыдущих фотографиях хорошо видно, что большая часть корпуса перфорирована. В  LUNA Design DNK-PRIME нетвстроенных вентиляторов, поэтому производитель постарался обеспечить собственным элементам системы охлаждения процессора, видеокарты и блока питания максимальный доступ к воздуху. Как быстро все это дело забьется пылью — вопрос открытый, но очевидно, что без постоянного ухода внешний вид DNK-PRIME достаточно быстро поблекнет. К тому же фильтров для сбора пыли у корпуса нет.

На передней панели расположены кнопка включения и один-единственный порт USB 3.0 А-типа. Эта конструктивная особенность может не устроить некоторых пользователей, однако, как правило, компактные корпуса не располагают большим количеством разъемов на «морде». Здесь же расположены индикаторы активности накопителей и самой системы.

Задняя панель выполнена в классическом стиле, то есть именно она обеспечивает доступ к I/O-панелям материнской платы и видеокарты. Сюда же при помощи удлинителя выведен штекер для подключения кабеля блока питания.



Верхняя и нижняя стенки DNK-PRIME ничем не примечательны. Корпус уверенно стоит на любой ровной поверхности за счет четырех небольших ножек. Видно, что «Прайм» можно расположить только одним способом — он подразумевает вертикальную ориентацию.

Боковые стенки крепятся без винтов — при помощи шпилек с резьбой, к которым прикручиваются круглые ножки. Ничего не скажешь, оригинальный и рациональный ход.

Как я уже говорил, материнская плата и видеокарты изолированы друг от друга — графический ускоритель подключается при помощи гибкого шлейфа. Блок питания крепится к верхней стенке за счет специальной корзины, а 2,5-дюймовые накопители, в свою очередь, устанавливаются на днище.

#Совместимость с комплектующими и особенности сборки

«Прайм», как и многие другие компактные корпуса, не простит неграмотного выбора комплектующих, особенно если речь идет о сборке игровой системы.

Для тестирования корпуса использовались восьмиядерный процессор AMD Ryzen 7 1700, материнская плата BIOSTAR X370GTN, кулер CRYORIG C7 и видеокарта MSI GeForce GTX 1050 AERO ITX 2G OCV1. Полный список комплектующих приведен в параграфе «Стенд и методика тестирования». К сожалению, мне не удалось достать для тестирования по-настоящему быстрый графический адаптер уровня GeForce GTX 1070 или GeForce GTX 1080.

Вот такая система на базе LUNA Design DNK-PRIME у меня получилась.



Согласно техническим характеристикам, DNK-PRIME поддерживает исключительно материнские платы форм-фактора mini-ITX. При этом высота процессорного кулера не должна превышать 50 мм, а длина видеокарты — 180 мм. Такие параметры накладывают серьезные ограничения при выборке комплектующих.

Среди систем охлаждения с теплотрубками, доступных в российской рознице, придется выбирать из небольшого количества устройств. Например, подойдут такие модели, как Scythe Kozuti, Noctua NH-L9I(A) и CRYORIG C7. Очевидно, что эти кулеры не смогут эффективно охладить, например, шестиядерный Core i7-8700K. Да и разогнанный до 3,9-4,0 ГГц Ryzen 7 тоже будет серьезно греться. Поэтому в сборке на основе DNK-PRIME должен использоваться процессор с TDP не более 65 Вт. Отличными вариантами видятся мне шестиядерные Core i5-8400 и Ryzen 5 1600 — эти CPU идеально подойдут для системы с GeForce GTX 1070 или GeForce GTX 1080.



Среди версий GeForce GTX 1080, которая влезет в корпус, доступна только одна модель — GIGABYTE GV-N1080IX-8GD, среди GeForce GTX 1070 — GIGABYTE GV-N1070IXOC-8GD. Выбор, прямо скажу, небольшой. Еще у SAPPHIRE есть модель RX 570 Mini Pulse (11266-06-20G). А вот если рассматривать GeForce GTX 1060, то сразу становится веселее: в продаже есть нереференсные модели MSI, GIGABYTE, EVGA, Inno3D и ZOTAC. Пожалуй, связка GeForce GTX 1060 с шестиядерным процессором AMD или Intel действительно будет идеально смотреться в DNK-PRIME.

На фотографиях выше хорошо видно, что MSI GeForce GTX 1050 AERO ITX 2G OCV1 (длина видеокарты составляет 170 мм) поместилась в корпусе впритык. При этом устройство не имеет дополнительного питания. При выборе графического ускорителя советуем смотреть на модели, у которых дополнительный разъем питания направлен вверх, а не вбок — в противном случае вы столкнетесь с рядом проблем, если длина видеокарты хотя бы на несколько миллиметров превысит 170 мм.



Корпус поддерживает установку блоков питания форм-факторов SFX и SFX-L. С последними работать сложнее, так как места для прокладки кабелей остается категорически мало. В обоих случаях удобнее пользоваться полностью модульными устройствами, так как места под корпусом PSU критически не хватает. Кстати, установка блока питания в результате оказалась самой муторной задачей — пришлось изловчиться, чтобы закрепить корзину обратно.

Отмечу, что блок питания и видеокарта фиксируются при помощи винтов с пружинами, то есть использовать отвертку не обязательно.



Согласно техническим характеристикам, DNK-PRIME позволяет установить два 3,5-дюймовых жестких диска и столько же 2,5-дюймовых накопителей. Количество больших дисков зависит от того, будет ли задействован единственный слот расширения материнской платы. Так, при использовании однослотовой видеокарты мы можем установить один 3,5-дюймовый HDD — он крепится при помощи идущих в комплекте скоб к боковой стенке. Если же дискретной графики в корпусе не будет, то свободное пространство может быть заполнено двумя накопителями. Скобы оснащены резиновыми прокладками, гасящими вибрации HDD во время работы.



При этом 2,5-дюймовые накопители крепятся только ко днищу «Прайма» и только в определенном положении. Для этого нижняя панель корпуса оснащена восемью пазами с резиновыми прокладками. На мой взгляд, вариант крепежа выбран не очень удачно — лучше бы производитель разместил 2,5-дюймовые накопители разъемами в другую сторону. Просто в одной части корпуса скапливается слишком много проводов: от процессорного кулера, от блока питания (8-пиновый для питания процессора и SATA для питания накопителей), SATA-кабели, подключаемые к материнской плате. Во-первых, при неаккуратной укладке они не позволяют плотно закрыть боковую крышку DNK-PRIME. Во-вторых, нагромождение проводов может перекрыть вентилятор процессорного кулера.




Процесс сборки в любом компактном корпусе, в отличие от габаритных «башен», требует определенной последовательности. Если вы решитесь после прочтения этого обзора приобрести DNK-PRIME, то собирайте систему в следующем порядке:

  • Установите на материнскую плату процессор и CPU-кулер;
  • Установите оперативную память в слоты DIMM;
  • Установите 2,5-дюймовые накопители на днище;
  • Установите блок питания, все необходимые провода заранее подключите к нему;
  • Установите материнскую плату, предварительно закрепив в корпусе заглушку для I/O-панели;
  • Подключите к материнской плате все провода и шлейфы;
  • Установите видеокарту или 3,5-дюймовые накопители;
  • Проверьте все еще раз и закрывайте боковые панели.
