Процессорный кулер Raijintek Tisis Core Edition — перелицованная версия модели Tisis, выпущенной в начале 2016 года. Ну а та, в свою очередь, является наследницей суперкулера Nemesis, который мы тестировали ещё в 2014 году. Примечательно, что инженеры компании, базирующиеся в Германии, не стали менять конструкцию кулера, а, скорее всего, и вовсе не участвовали в его выпуске, поскольку версия Core Edition отличается от оригинальной модели только чёрной никелировкой радиатора и отсутствием вентиляторов в комплекте поставки.
В этом явно прослеживается рука маркетологов, а не инженеров. Тем не менее нельзя не признать, что Tisis Core Edition выглядит бесподобно! Это один из самых красивых охладителей, который мне когда-либо довелось тестировать. Кроме того, если судить по отзывам наших читателей, отсутствие вентиляторов в комплекте процессорного кулера — скорее плюс, чем минус, так как это снижает стоимость системы охлаждения и одновременно позволяет пользователям самостоятельно подобрать лучшие вентиляторы. Что ж, давайте проверим эффективность Raijintek Tisis Core Edition на более горячем процессоре, чем в статье трёхлетней давности, и сравним с лидером данного класса.
Обзор кулера Raijintek Tisis Core Edition (0R100017)
Технические характеристики и стоимость
| Наименование технических характеристик | Raijintek Tisis Core Edition (0R100017) |
|---|---|
| Размеры кулера (В × Ш × Т), вентилятора, мм |
160 × 140 × 130 |
| (нет) | |
| Полная масса, г | 978 |
| Материал радиатора и конструкция | Асимметричная двухбашенная конструкция из никелированных алюминиевых пластин на 5 медных тепловых трубках диаметром 8 мм, проходящих сквозь медное основание |
| Количество пластин радиатора, шт. | 86 (43 × 2) |
| Толщина пластин радиатора, мм | 0,35 |
| Межрёберное расстояние, мм | 2,0 |
| Расчётная площадь радиатора, см2 | 12250 |
| Термическое сопротивление, С/W | 0,10 |
| Тип и модель вентилятора | – |
| Скорость вращения вентилятора, об/мин | – |
| Воздушный поток, CFM | – |
| Уровень шума, дБА | – |
| Статическое давление, мм H2O | – |
| Количество и тип подшипников вентилятора | – |
| Время наработки вентилятора на отказ, часов/лет | – |
| Номинальное/стартовое напряжение вентилятора, В | – |
| Сила тока вентилятора, А | – |
| Заявленное/измеренное энергопотребление вентилятора, Вт | – |
| Возможность установки на процессоры с разъёмами | Intel LGA775/115x/1366/2011(v3) AMD Socket AM2(+)/AM3(+)/FM1/FM2(+) |
| Максимальный уровень TDP, Вт | 250 |
| Дополнительно (особенности) | Возможность установки трёх вентиляторов, термопаста Raijintek |
| Гарантийный срок, лет | 3 |
| Стоимость, долларов США | 59,9 |
Упаковка и комплектация
Небольшая картонная коробка, в которой поставляется Raijintek Tisis Core Edition, оформлена мрачновато. Вероятно, это связано с тем, что Raijintek называет Tisis «ангелом мести» — собственно, как часть имени Tisis в греческом означает именно “месть”. Была в греческой мифологии, например, такая богиня мести или, если хотите, фурия — Тисифона. А вот почему ангел — мы так и не выяснили. На лицевой стороне коробки приведено фото радиатора и указано название модели.
Боковые и обратная сторона коробки отведены под технические характеристики, перечисление ключевых особенностей и достоинств кулера, а также дополнительные фото.
 |
 |
 |
Радиатор размещён в центральной части коробки, где для его дополнительной фиксации предусмотрены картонные вставки. То есть внутри коробки радиатор не болтается и при случайном её ударе не должен быть повреждён, что немаловажно — почты всех стран и народов часто обращаются с посылками не слишком учтиво. Впрочем, и курьеры частных компаний не сильно аккуратнее в этом плане.
В комплект поставки системы охлаждения включены универсальная усилительная пластина на обратную сторону материнской платы, две пары направляющих, прижимная пластина, проволочные скобы и силиконовые шпильки для закрепления вентиляторов, Г-образная крестовая отвёртка, винты, втулки и термопаста.
Выпускается кулер в Китае, но в Raijintek акцентируют внимание на том, что разработан он немецкими специалистами. Розничная стоимость Tisis Core Edition равна рекомендованной и составляет 59,9 доллара США. Недёшево, прямо сказать, плюс ещё нужно будет приобрести вентиляторы. Добавим, что на систему охлаждения предоставляется трёхлетняя гарантия.
⇡#Особенности конструкции

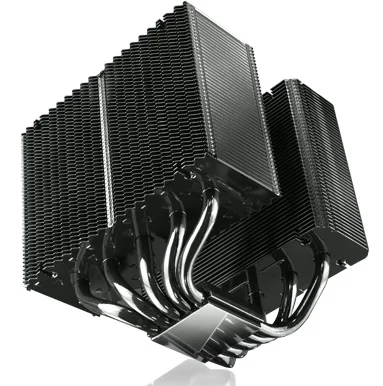

Сохранив все черты двухбашенного Nemesis, радиатор Tisis Core Edition получил чёрное никелированное покрытие и теперь выглядит, без преувеличения, шикарно. Всё же в классическом чёрном цвете, мягко бликующем в свете расположенных на плате диодов, даже такие, казалось бы, банальные и простые вещи, как процессорные радиаторы, выглядят очень благородно и изысканно.
 |
 |
По большому счёту для систем охлаждения вроде Raijintek Tisis Core Edition не столь уж важны такие классические параметры, как количество тепловых трубок, площадь радиатора или предельный уровень тепловыделения процессора, здесь на первый план выходит стиль и вау-эффект. И в этом кулер даст фору подавляющему большинству других процессорных систем охлаждения. Нас, тем не менее, интересуют технические параметры (“вау” лично для вас Tisis или не “вау” — это вы уж как-нибудь сами), так что мы все-таки перейдем к описанию конструкции, а затем и к тестированию.
 |
 |
Давайте вспомним конструкцию радиатора Raijintek Tisis Core Edition — и начнём, как обычно, с размеров и массы, которые составляют 160 × 140 × 130 мм и 978 граммов соответственно.
Радиатор кулера состоит из двух асимметричных частей, каждая из которых содержит 43 алюминиевых пластины толщиной 0,35 мм, нанизанных тепловые трубки с межрёберным расстоянием 2,0 мм.
 |
 |
Расстояние между этими секциями равно 30 мм.
Нетрудно заметить, что секции имеют разную ширину пластин и конфигурацию. Малая секция радиатора получила рёбра шириной 45 мм — торцы у них гладкие, а с боковых сторон они не закрыты загнутыми вниз краями. В свою очередь, большая секция получила пластины шириной 57 мм с зубчатыми торцами (для снижения сопротивления воздушному потоку) и закрытыми боковыми гранями.
 |
 |
Также пластины радиатора по-разному перфорированы отверстиями — это сделано, чтобы придать воздушному потоку дополнительную турбулентность и повысить эффективности теплообмена. Суммарная площадь обеих секций составляет рекордные для воздушных систем охлаждения процессоров 12 250 см2. Заявленное термическое сопротивление радиатора также одно из самых низких – 0,10 °С/W.
Всего в конструкции радиатора пять тепловых трубок диаметром 8 мм. Они пронизывают обе секции строго посередине пластин на равном расстоянии друг от друга (~17 мм).
Поскольку пластины и тепловые трубки никелированы, то однозначно судить о методе их контакта очень сложно, но осмелимся предположить, что здесь используется пайка, как и в ранее протестированном нами Nemesis.
В основании кулера тепловые трубки лежат в желобках вплотную друг к другу. Минимальная толщина медной никелированной пластины основания под трубками составляет 1,8 мм.
Размеры контактной поверхности основания составляют 42 × 40 мм. На ней видны следы обработки от фрезы, которые также ощущаются тактильно.
Однако главная проблема основания нашего экземпляра Raijintek Tisis Core Edition вовсе не в качестве его обработки, которое можно нивелировать густой термопастой, а в том, что оно оказалось вогнутым по поперечной оси и немного выпуклым по продольной. Проще говоря, кривое у Tisis основание.
 |
 |
В результате добиться равномерных отпечатков на процессоре конструктива LGA2011-v3 нам не удавалось даже после трёх перестановок и поворотов кулера.
 |
 |
Это явный и серьёзный недостаток нашего образца, исправить который, к сожалению, не представлялось возможным.
Raijintek Tisis Core Edition поставляется без вентиляторов, но на его радиатор можно установить сразу три 120/140-мм вентилятора, причём разными способами. На малую секцию вентиляторы могут быть установлены с двух сторон с помощью уже знакомых вам по обзору Ereboss Core Edition силиконовых шпилек, а большая секция радиатора позволяет зафиксировать вентилятор проволочными скобами.
⇡#Совместимость и установка
Raijintek Tisis Core Edition можно установить на материнские платы под любые современные процессоры, за исключением AMD Socket AM4. При этом в компании нас заверили, что поставки кулеров Raijintek с таким типом крепления уже идут и на стоимость этих кулеров такое дополнение никак не влияет. Процесс установки кулера на материнскую плату подробно изложен в инструкции (формат PDF, 7,38 Мбайт), и поскольку процедура установки здесь точно такая же, как на Ereboss Core Edition, то второй раз мы её описывать не будем.
Нужно отметить, что после установки Tisis Core Edition на процессор от нижней пластины радиатора до материнской платы осталось 48 мм.
 |
 |
Если использовать на кулере вентилятор только между секциями, то помех модулям оперативной памяти он не создаст, но при установке второго или третьего вентилятора на внешние стороны секций конфликт с памятью с высокими радиаторами практически неизбежен.
Внутри корпуса системного блока Raijintek Tisis Core Edition выглядит очень здорово, пускай даже использованные нами для тестирования вентиляторы Thermalright TY-140 по дизайну такому радиатору совсем не подходят.
 |
 |
Здесь гармоничнее смотрелись бы, например, be quiet! Silent Wings 2 или какие-то версии 140-мм вентиляторов с подсветкой. Добавим, что высота установленного на процессор Raijintek Tisis Core Edition составляет 166 мм.
