Статья: Обзор и тестирование материнской платы ASUS Prime X399-A: в шаге от идеала

По данным российских розничных сетей, ASUS Prime X399-A — самая доступная материнская плата  для процессоров AMD Threadripper. Ничего за меньшие деньги просто нет, а сама Prime X399-A сопоставима по стоимости, например, с хорошими платами на чипсете Intel Z370, процессоры для которых вдвое, а то и втрое дешевле самого доступного Threadripper. На чём в ASUS решили сэкономить и может ли такая плата успешно разгонять крупные и прожорливые процессоры, мы и узнаем из сегодняшней статьи.

В целом нужно отметить, что ассортимент материнских плат с чипсетом AMD X399 почти на порядок меньше, чем плат для других процессоров AMD, и примерно в четыре раза меньше, чем плат для процессоров Intel с чипсетом X299. К примеру, если под обычные AMD Ryzen сегодня можно выбрать из 60-70 различных моделей плат, то для Threadripper выбор ограничен 6-8 моделями, и некоторые из них доступны только на заказ. Сложившаяся ситуация вполне понятна, так как спрос на дорогие процессоры значительно меньше, чем на CPU среднего класса или бюджетного сегмента. Тем не менее платы с разъёмом Socket TR4 зачастую интереснее и функциональнее даже в самом своём простом исполнении, в чём мы с вами сегодня убедимся.

#Технические характеристики и стоимость

ASUS Prime X399-A
Поддерживаемые процессоры Процессоры AMD Ryzen Threadripper с разъёмом Socket TR4 (4096 контактов)
Чипсет AMD X399
Подсистема памяти 8 × DIMM DDR4 небуферизованной памяти объёмом до 128 Гбайт;
четырёх- или двухканальный режим работы памяти;
поддержка модулей с частотой 3600(O.C.)/3466(O.C.)/3333(O.C.)/3200(O.C.)/2800(O.C.)/
2666(O.C.)/2400(O.C.)/2133МГц;
поддержка DIMM-модулей 1Rx8/2Rx8 с коррекцией ошибок (ECC);
поддержка DIMM-модулей 1Rx8/2Rx8/1Rx16 без коррекции ошибок (non-ECC);
поддержка Extreme Memory Profile (XMP)
Разъёмы для плат расширения 4 слота PCI Express x16 3.0/2.0, режимы работы x16, x16/x16 и x16/x8/x16/х8;
1 слот PCI Express 2.0 x4;
1 слот PCI Express 2.0 x1
Масштабируемость видеоподсистемы NVIDIA Quad-GPU/3-way/2-way SLI Technology;
AMD Quad-GPU/3-way/2-way CrossFireX Technology
Интерфейсы накопителей Чипсет AMD X399:
 – 6 × SATA 3, пропускная способность до 6 Гбит/с;
 – поддержка RAID 0, 1, 5 и 10, NCQ, AHCI и Hot Plug.
Процессор AMD Ryzen Threadripper:
 – 1 × M.2 (PCI Express x4, Gen 3/SATA), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280);
 – 1 × M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280/22110 в вертикальной ориентации);
 – 1 × U.2
Сетевые
интерфейсы
Гигабитный сетевой контроллер Intel Gigabit LAN I211-AT (10/100/1000 Мбит);
Поддержка технологий ASUS LANGuard и ASUS Turbo LAN
Беспроводной сетевой интерфейс Нет
Аудиоподсистема 8-канальный HD-кодек Crystal Sound 3 (Realtek ALC S1220A):
  – соотношение сигнал-шум на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ;
  – японские аудиоконденсаторы Nichicon премиум-класса;
  – встроенный усилитель для наушников;
  – предрегулятор питания;
  – изоляция аудиозоны на текстолите платы;
  – левый и правый аудиоканалы расположены в разных слоях печатной платы;
  – поддержка определения типа подключённого устройства, многопотокового воспроизведения, переназначения разъёмов передней аудиопанели;
  – поддержка технологий DTS Headphone:X и DTS Connect
Интерфейс USB Чипсет AMD X399:
 – 4 порта USB 3.1 Gen1 (подключаются к двум разъёмам на плате);
 – 4 порта USB 2.0 (подключаются к разъёмам на плате);
 – 1 порт USB 3.1 Gen2 (с разъёма на плате).
Процессор AMD Ryzen Threadripper:
 – 8 портов USB 3.1 Gen1 (все на задней панели).
Контроллер ASMedia ASM3142:
 – 2 порта USB 3.1 Gen2 (Type-A и Type-C на задней панели)
Разъёмы и кнопки на задней панели кнопка USB BIOS Flashback;
4 порта USB 3.1 Gen1;
2 порта USB 3.1 Gen1 и сетевая LAN-розетка RJ-45;
2 порта USB 3.1 Gen1;
2 порта USB 3.1 Gen2 (Type-A + Type-C);
оптический S/PDIF выход;
5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Внутренние разъёмы на системной плате 24-контактный разъём питания EATX;
8-контактный разъём питания ATX 12 В;
4-контактный разъём питания ATX 12 В;
6 SATA 3;
2 M.2;
1 U.2;
коннектор M.2_FAN;
2 4-pin разъёма для процессорных вентиляторов с поддержкой PWM;
3 4-pin разъёма для корпусных вентиляторов с поддержкой PWM;
4-pin разъём для помпы СЖО с поддержкой PWM;
3-pin разъём COV_FAN;
разъём EXT_FAN;
разъём W_PUMP+;
AAFP;
2 разъёма Aura RGB Strip;
2 разъёма USB 3.1 Gen1 для подключения четырёх портов;
2 разъёма USB 2.0 для подключения четырёх портов;
разъём USB 3.1 Gen 2 для передней панели;
разъём для термодатчика;
кнопка включения;
кнопка Clear CMOS;
индикатор Q_Code;
группа разъёмов для передней панели
BIOS 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
совместимость с ACPI 6.1;
поддержка PnP;
поддержка SM BIOS 3.0;
поддержка WfM 2.0;
поддержка ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen и ASUS DRAM SPD (Serial Presence Detect)
Контроллер I/O iTE IT8665E
Фирменные функции, технологии и особенности OC Design – ASUS PRO Clock Technology:
  – Full BCLK range for extreme overclocking performance;
ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5:
  – 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4 and Turbo Core App;
AURA:
  – Aura RGB Strip Headers;
  – Aura Lighting Effects Synchronization with compatible ASUS ROG devices;
ASUS Exclusive Features:
  – USB BIOS Flashback;
  – AI Suite 3;
  – Ai Charger;
  – Onboard Button: Power;
  – ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface;
  – Turbo LAN;
  – Crystal Sound 3;
  – PC Cleaner;
ASUS Quiet Thermal Solution:
  – Stylish Design Heat-pipe solution;
  – Stylish Fanless Design with M.2 Heat-sink solution;
  – ASUS Fan Xpert 4;
ASUS EZ DIY:
  – ASUS EZ Flash 3;
  – ASUS USB BIOS Flashback;
  – ASUS UEFI BIOS EZ Mode;
  – Multi-language BIOS;
ASUS Q-Design:
  – ASUS Q-Shield;
  – ASUS Q-Code;
  – ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED);
  – ASUS Q-Slot;
  – ASUS Q-DIMM;
  – ASUS Q-Connector;
Gaming Aesthetics:
 – 3D printing friendly;
 – AURA-RGB Lighting;
M.2 & U.2 Onboard
Форм-фактор, габариты (мм) E-ATX, 305 × 269
Поддержка операционных систем Windows 10 x64
Гарантия производителя, лет 3
Минимальная розничная стоимость, руб.
17 200

#Упаковка и комплектация

Оформление коробок материнских плат ASUS серии Prime не меняется довольно давно, так что узнать их и отличить от упаковок других продуктов не составит труда. Не стала исключением и новая Prime X399-A, запечатанная в большую картонную коробку, на лицевой стороне которой красуется сама плата и изображен значок поддержки подсветки Aura Sync.

На обратной стороне коробки можно найти информацию об основных компонентах платы, описание её достоинств и ключевые технические характеристики.

Кратко перечислены характеристики продукта и на стикере, где также указаны серийный номер и номер партии.

Комплектация у ASUS Prime X399-A стандартная — есть всё необходимое, но без излишеств. В коробке находятся четыре SATA-кабеля с защёлками, жёсткий соединительный мостик 2-way SLI, заглушка на заднюю панель, винты, вертикальная пластина для установки накопителя M.2 и колодка для удобного подключения кабелей.



Кроме этого, в комплект включены инструкция по установке, диск с драйверами и утилитами, памятки, а также купон на скидку при покупке кабелей в одном известном магазине.

Плата выпускается в Китае и обеспечивается трёхлетней гарантией. В России её можно приобрести по цене от 17 200 рублей, что, как мы уже говорили выше, делает её самой доступной среди плат с разъёмом Socket TR4.

#Дизайн и особенности

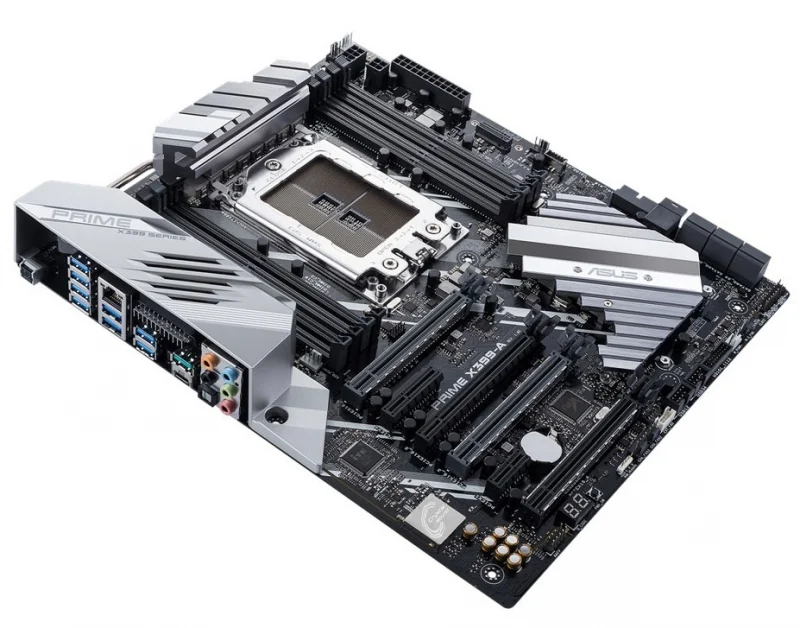

ASUS Prime X399-A выполнена в форм-факторе E-ATX и имеет размеры 305 × 269 мм. Её дизайн можно назвать классическим для серии Prime, где преобладают чёрный цвет на текстолите, белый на кожухе и серебристый на радиаторах.



Радиаторы и кожух выполнены в одном стиле и удачно сочетаются с оформлением всей платы.



При этом сказать, что ASUS Prime X399-A – яркая и броская плата, нельзя: скорее её можно назвать строгой и аккуратной.

На задней панели ASUS Prime X399-A выведены кнопка USB BIOS Flashback, восемь USB 3.1 Gen1, два USB 3.1 Gen2, одна сетевая розетка RJ-45 и аудиоразъёмы.

С этого ракурса также виден радиатор и установленный на нём 40-мм вентилятор, о котором мы ещё расскажем далее.

Снимаем с текстолита оба радиатора и кожух — и можно приступать к детальному изучению платы.

Но прежде лучше ознакомиться с расположением основных элементов и контроллеров на красочной схеме с официальной страницы платы, а также с более подробным описанием из инструкции по эксплуатации.



Поскольку у процессорного разъёма Socket TR4 платы ASUS Prime X399-A никаких особенностей нет, мы сразу же установили в него процессор AMD Ryzen Threadripper 1920X.

Как известно, в настоящее время выпускается только три модели процессоров Threadripper и, разумеется, все они поддерживаются платой начиная с самой первой версии BIOS.

Система питания процессора построена по восьмифазной схеме с использованием сборок DrMOS, твердотельных конденсаторов и дросселей с ферритовым сердечником.



С обратной стороны этой зоны текстолита видны 12 танталовых конденсаторов ёмкостью 470 мкФ каждый. Они накрыты металлической пластинкой с термопрокладкой, которая, правда, с самими конденсаторами не контактирует, но хотя бы усиливает жёсткость текстолита в данной зоне.

За управление питанием процессора отвечает контроллер Digi+ VRM ASP1405I.

Примечательно, что ещё один такой же контроллер распаян в зоне замка первого слота PCI-Express.

Роль внешнего тактового генератора базовой частоты здесь выполняет довольно популярный для материнских плат микропроцессор ICS 9VRS4883BKLF (технология ASUS Pro Clock).

С помощью данного тактового генератора и микросхем Turbo Processing Unit (TPU) ASUS Prime X399-A может в автоматическом режиме разогнать процессор и оперативную память, а также обеспечить оптимальное сочетание ключевых параметров разгона.

Питание платы обеспечивается через три разъёма: стандартные 24-контактный и 8-контактный, а также дополнительный 4-контактный разъём.

Сверху над ними видны индикаторы загрузки, а также активности видеокарты, процессора и оперативной памяти.

Восемь слотов оперативной памяти на данной модели платы расположены квартетами около процессорного разъёма. Они не имеют фирменной металлизированной оболочки, оснащены защёлками с одной стороны и попарно выкрашены в разный цвет. Звёздочками на текстолите отмечены слоты, установка модулей в которые является приоритетной. Это удобно.

Максимальный объём памяти может достигать 128 Гбайт, имеется поддержка профилей XMP (Extreme Memory Profile). Есть и обновляемый перечень официально поддерживаемых модулей памяти, но если кратко, то ASUS Prime X399-A должна работать с частотами памяти от 2133 до 3600 МГц, хотя в BIOS доступны частоты вплоть до 4133 МГц.

Контроль за двухфазной системой питания каждой четвёрки модулей осуществляет контроллер Digi+ ASP1103.

ASUS Prime X399-A имеет шесть слотов PCI Express 3.0, три из которых получили металлизированную оболочку SafeSlot, усиливающую эти слоты на излом в 1,8 раза и на выдёргивание в 1,6 раза.



Заявлена поддержка технологий NVIDIA Quad-GPU/3-way/2-way SLI и AMD Quad-GPU/3-way/2-way CrossFireX в максимальном режиме x16/x8/x16/х8, но если все четыре видеокарты будут с двухслотовой системой охлаждения, то места на плате им не хватит. Распределение PCI-E линий организуют микросхема ICS 9DB833AGILF, распаянная на обратной стороне текстолита, и мультиплексоры ASM1480.

Набор системной логики AMD X399 на нашем экземпляре платы выпущен на 17 неделе прошлого года и относится к версии А2.

Он обслуживает шесть портов SATA III с пропускной способностью до 6 Гбит/с и поддержкой RAID 0, 1, 5 и 10.

Из других интерфейсов накопителей выделим порт U.2 и два порта M.2. Первый М.2 расположен горизонтально, под радиатором чипсета, и поддерживает PCI Express x4 Gen 3- или SATA-накопители длиной от 42 до 80 мм.

Второй расположен вертикально (в нём накопители закрепляются с помощью входящей в комплект пластины ASUS Hyper M.2 x4) и также поддерживает оба типа накопителей, но уже длиной до 110 мм.

Кроме этого, чипсет AMD X399 обслуживает 9 портов USB — по четыре порта USB 3.1 Gen1 и USB 2.0, а также один порт USB 3.1 Gen2 для передней панели корпуса системного блока.

Работу ещё 8 портов USB 3.1 Gen1 обеспечивает процессор AMD Ryzen Threadripper, а два высокоскоростных порта USB 3.1 Gen2 (Type-A и Type-C на задней панели) – контроллер ASMedia ASM3142.

Напомним, что пропускная способность последних может достигать 10 Гбит/с.

Проводная сеть на ASUS Prime X399-A реализована гигабитным контроллером Intel WGI211-AT с интегрированной системой защиты от электрических перегрузок ASUS LANGuard.

С помощью утилиты ASUS Turbo LAN с технологией управления сетевым трафиком cFosSpeed можно уменьшить задержки и потери пакетов и увеличить пропускную способность сети для каждого отдельного приложения. Беспроводной сети на плате нет — ей оснащены только более дорогие модели ROG STRIX X399-E GAMING и ROG ZENITH EXTREME.

Как и её родная сестра, ASUS Prime X299-A, новая ASUS Prime X399-A оснащается восьмиканальным HD-кодеком Crystal Sound 3, в основе которого лежит микропроцессор Realtek ALC S1220A, экранированный металлическим кожухом.

Вместе с ним аппаратную основу аудиосистемы составляют семь «аудиофильских» конденсаторов Nichicon японского производства, встроенный усилитель для наушников и предрегулятор питания, а сделать звук чище должны изоляция всей аудиозоны на текстолите токонепроводящей полоской, а также разведение левого и правого каналов в отдельных слоях текстолита.

Заявлено соотношение «сигнал — шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ. На программном уровне поддерживается технология пространственного звучания DTS Headphone:X и DTS Connect.

Функции мониторинга и управления вентиляторами реализованы контроллером iTE IT8665E.

К ASUS Prime X399-A можно одновременно подключить восемь вентиляторов/помп СЖО с ШИМ-управлением, а также трёхпиновый вентилятор радиатора VRM (тоже управляется через BIOS или ПО ASUS) и разъём для подключения внешнего контроллера вентиляторов и термодатчиков – Fan Extension Card.

Как видно по схеме, распределены эти разъёмы по плате вполне удачно, что позволит удобно подключить к ней вентиляторы, размещённые в разных зонах корпуса системного блока.

Традиционный набор разъёмов на нижнем крае текстолита дополнен полезным индикатором POST-кодов и кнопкой включения.

Конечно же, плата поддерживает фирменные системы подсветки ASUS Aura RGB и Aura Sync, для чего, помимо подсветки зоны радиатора чипсета, предусмотрены два четырёхконтактных разъёма и микросхема-контроллер Aura.

В общей сложности поддерживается 12 световых эффектов с возможностью их синхронизации с другими устройствами ASUS.

Что касается BIOS, то на плате только одна 128-Мбит микросхема с возможностью автоматического восстановления или обновления через USB-порт без участия процессора и оперативной памяти.

Система охлаждения платы выглядит следующим образом.

Если к массивному алюминиевому радиатору чипсета у нас нет никаких вопросов (по крайней мере до установки в M.2-порт горячего SSD), то вот радиаторы цепей VRM довольно хлипкие. На внешнем радиаторе, соединённом тепловой трубкой с основным радиатором, даже установлен маленький 40-мм вентилятор, но оребрение под ним очень редкое. Число рёбер можно было бы увеличить вдвое.

Кроме того, этот вентилятор начиная примерно с 3500 оборотов очень неприятно жужжит, а разгоняется он аж до 8000 об/мин! Видимо, поэтому его по умолчанию отключили в BIOS материнской платы.


Источник: 3DNews
