Одноплатник Odyssey X86J4125800Е поддерживает Windows, Linux и совместим с Arduino и «малинкой»

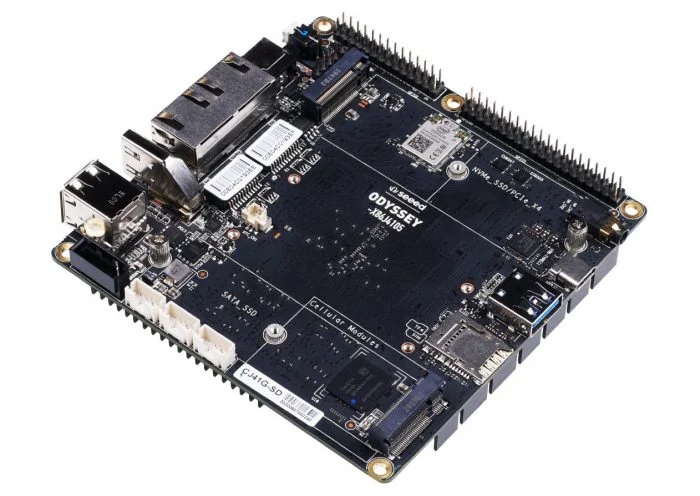

Среди одноплатников пополнение — появилась модель Odyssey X86J4125800 с четырехъядерным процессором Intel Celeron J4125 и довольно внушительным количеством разного рода модулей, разъемов и коннекторов.

Основа, как говорилось выше — 10-ваттный процессор Intel Celeron J4125 с базовой частотой работы ядра 2 ГГц и максимально возможной 2,7 ГГц. Графика, что логично, интегрирована, это Intel UHD 600. Сама плата, даром что не самая производительная в мире, предоставляет неплохие возможности для разработчиков.

Начнем с того, что она поддерживает работу одновременно с тремя дисплеями с разрешением 4096 x 2160 пикселей на 60 Гц. На плате, кроме процессора, распаяна ОЗУ объемом в 8 ГБ — это LPDDR4.

Опциональная конфиуграция предусматривает еще и 64 ГБ eMMC модуль памяти, плюс два слота M.2 2242/2280. Их можно использовать для подключения накопителей, модулей беспроводной связи и т.п.

Самое приятное то, что плата аппаратно совместима с Raspberry Pi. Для этого разработчики предусмотрели GPIO с 40-пинами. Плюс есть 28-пиновый разъем для платы SAMD21G18 с сопроцессором ARM Cortex-M0+.

Характеристики платы:

  • SoC – Intel Celeron J4125 четырехъядерный Gemini Lake Refresh процессор @ 2.0 / 2.7 GHz (Turbo) / 2.4 GHz с Intel UHD Graphics 600 @ 250/750 MHz; 10W TDP

  • ОЗУ – 8GB LPDDR4 RAM

  • Память:

— Опционально 128GB M.2 SATA SSD (совместим с ODYSSEY Blue mini PC)
1x SATA III коннектор & 3x SATA power headers
— Micro SD слот

  • Сопроцессор – Microchip ATSAMD21G18 32-bit Arm Cortex M0+ MCU

  • Видео:

— HDMI 2.0a вплоть до 4K (4096×2160) @ 60 Гц
— DisplayPort 1.2 вплоть до 4K (4096×2160) @ 60 Гц

  • Audio – HDMI; коннектор для микрофона и наушников

  • Сеть:

— Dual Gigabit Ethernet (RJ45) via Intel I211AT PCIe Gigabit контроллер, Wake-on-LAN и поддержка PXE
— Dual-band Wi-Fi 5 802.11 a/b/g/n/ac GHz HT160 & Bluetooth 5.0
— Опционально 3G/4G модем — M.2 card и сокет для SIM

  • USB – 2x USB 2.0 Type-A, 1x USB 3.1 Type-A port, 1x USB 3.1 Type-C

  • Расширения

— 40-Pin GPIO, совместимый с Raspberry Pi
— 28-pin, совместимый с SAMD21G18
— M.2 Key B 2242/2280 сокет с SATA III, USB2.0, UIM
— M.2 Key M, 2242/2280 сокет с PCIe 2.0 ×4

  • Безопасность – встроенный TPM 2.0 chip
  • Debugging – 4-pin UART для SAMD21G18
  • Дополнительно – 4-pin header для PWM кулера, 4-pin header для подключения питания, JST для RTC батареи
  • Питание:

— 12-19 В via DC 5.5/2.1mm
— 5-12 В via USB-C (поддержка USB PD)

  • Размер – 110×110 мм

Стоит все это удовольствие $218 — это базовая конфигурация без накопителей.
