Введение

Всех приветствую. Сегодня хочу поделиться опытом и всё-таки по-моему внятно объяснить про такой, на первый взгляд, простой стандарт для USB 2.0 хост-контроллера.

Изначально можно представить себе что USB 2.0 порт — это всего лишь 4 пина, по двум из которых просто передаются данные(Как, к примеру, COM-порт), но самом деле всё не так, и даже совсем наоборот. USB-контроллер в принципе не даёт нам возможности передавать данные как через обычный COM-порт. EHCI — довольно замысловатый стандарт, который позволяет обеспечить надежную и быструю передачу данных от софта до самого девайса, и в обратную сторону.

Возможно, вам пригодиться эта статья, если, к примеру, вы не имеете достаточных навыков написания драйверов и чтение документации к хардвейру. Простой пример: хотите написать свою ОС для мини-ПК, дабы какая-нибудь винда или очередной дистрибутив линукса не загружали железо, и вы использовали всю его мощь исключительно в своих целях.

Что такое EHCI

Что же, давайте начнем. EHCI — Enhanced Host Controller Interface, предназначен для передачи данных и управляющих запросов USB-устройствам, и в другую сторону, а в 99% случаев — является связующим звеном, между каким-либо софтом и физическим устройством. EHCI работает как PCI-устройство, а соответственно использует MMIO(Memory-Mapped-IO) для управления контроллером(да-да, я знаю, что некоторые PCI-девайсы используют порты, но тут я всё обобщил). В документации от Intel описан лишь принцип работы, и никаких намеков на алгоритмы, написанные хотя бы на псевдокоде, нет вовсе. EHCI имеет 2 типа MMIO-регистров: Capability и Operational. Первые служат для получения характеристик контроллера, вторые же — для его управления. Собственно, прикреплю саму суть связи софта и EHCI контроллера:


Каждый EHCI контроллер имеет несколько портов, каждому из которых могут быть подключены какие-либо USB-устройства. Так же, прошу заметить, что EHCI является улучшенной версией UHCI, который так же был разработан Intel на несколько годов раньше. Для обратной совместимости любой UHCI/OHCI контроллер, который имеет версию ниже, чем EHCI, будет компаньоном к EHCI. К примеру, у вас есть USB-клавиатура(А большинство клавиатур года так до сих пор были именно такими), которая работает на USB 1.1(заметим, что максимальная скорость работы USB 1.1 — 12 мегабит в секунду, а FullSpeed USB 2.0 имеет пропускную способность аж в 480 мбит/сек), а у Вас имеется компьютер с USB 2.0 портом, при подключении клавиатуры к компьютеру хост-контроллер EHCI как ни как будет работать с USB 1.1. Данная модель показана на следующей схеме:


Так же на будущее хочу сразу предупредить, что Ваш драйвер может работать не правильно из-за такой вот нелепой ситуации: вы инициализировали UHCI, а после чего EHCI, при этом добавили два одинаковых устройства, поставили в регистр порта бит Port Owner Control, после чего UHCI перестал работать, из-за того, что EHCI автоматически перетягивает порт на себя, а порт на UHCI перестаёт откликаться, эту ситуацию надо отслеживать.

Так же, давайте рассмотрим схему, показывающую саму архитектуру EHCI:


Справа написано про очереди — о них чуть позже.

Регистры EHCI контроллера

Для начала хочется еще раз уточнить, что через данные регистры вы будете управлять вашим устройством, поэтому они очень важны — да и без них программирование EHCI невозможно.

Для начала вам надо получить адрес MMIO, который выдан данному контроллеру, по смещению +0x10 будет лежать адрес наших долгожданных регистров. Есть одно но: сначала идут Capability регистры, а только после них — Operational, поэтому по смещению 0(от предыдущего адреса, который мы получили по смещению 0x10 относительно начала MMIO нашего EHCI) лежит один байт — длина Capability-регистров.

Capability регистры

По смещению 2 лежит регистр HCIVERSION — номер ревизии данного HC, который занимает 2 байта и содержит BCD версию ревизии (что такое BCD можно узнать из википедии).
По смещению +4 лежит регистр HCSPARAMS, его размер — 2 слова, он содержит структурные параметры устройства и его биты показывают следующее:

  • Бит 16 — Port Indicators — доступные световые индикаторы для подключенных USB-устройств.
  • Биты 15:12 — номер контроллера-компаньона, который присвоен данному контроллеру
  • Биты 11:8 — количество портов у компаньон-контроллера
  • Бит 7 — Port Routing Rules — показывает, как данные порты привязаны к компаньон-портам
  • Бит 4 — Port Power Control — показывает, надо ли включать питание каждому порту, 0 — питание подаётся автоматически
  • Биты 3:0 — количество портов у данного контроллера.
  • По смещению +8 лежит регистр HCCPARAMS — показывает параметры совместимости, его биты значат следующее:
  • Бит 2 — доступность асинхронной очереди,
  • Бит 1 — доступность периодической (последовательной) очереди
  • Бит 0 — 64-битная совместимость

Operation регистры

По смещению 0 лежит регистр USBCMD — командный регистр контроллера, его биты означают следующее:

  • Биты 23:16 — Interrupt Threshold Control — показывает сколько микро-фреймов будет использоваться на один обычный фрейм. Чем больше, тем быстрее, но если больше 8 — то микро-фреймы будут обрабатываться с той же скоростью, что и для 8.
  • Бит 6 — прерывание после каждой транзакции в асинхронной очереди,
  • Бит 5 — используется ли асинхронная очередь,
  • Бит 4 — использование последовательной очереди,
  • Биты 3:2 — размер FrameList’a (о этом — дальше). 0 означает 1024 элемента, 1 — 512, 2 — 256, 3 — зарезервировано
  • Бит 1 — устанавливается для выполнение сброса хост-контроллера.
  • Бит 0 — Run/Stop

.
Далее, по смещению +4 идет регистр USBSTS — статут хост-контроллера,

  • Бит 15 показывает используется ли асинхронная очередь
  • Бит 14 показывает используется ли последовательная очередь,
  • Бит 13 — показывает, что обнаружена пустая асинхронная очередь,
  • Бит 12 установлен в 1, если при обработке транзакции произошла ошибка, тогда хост-контроллер остановит выполнение всех очередей.
  • Бит 4 установлен в 1, если произошла серьезная ошибка, хост-контроллер останавливает выполнение всех очередей.
  • Бит 3 FrameList (Регистр) Rollover — ставится в 1, когда хост-контроллер обработал весь frameList.
  • Бит 1 — USB Error Interrupt — генерировать ли прерывание при ошибках?
  • Бит 0 — USB Interrupt — выставляется после успешной обработки транзакции, если в TD был установлен IOC

Не устали? Можете налить себе крепкого чайку и принести печенок, мы еще в самом начале!

По смещению +8 лежит регистр USBINTR — регистр включения прерываний
Чтобы долго не писать, и тем более, Вам долго не читать, значения битов данного регистра можно посмотреть в спецификации, ссылка на неё будет оставлена внизу. Сюда я просто записываю 0, т.к. абсолютно не имею желания писать обработчики, мапить прерывания и т.п., так что это я считаю почти что абсолютно бессмысленным.

По смещению +12(0x0C) лежит регистр FRINDEX, в котором просто лежит текущий номер фрейма, при чем, хочу заметить, что последние 4 бита показывают номер микро-фрейма, в старшие 28 — номер фрейма (так же значение не обязательно меньше размера frameList’а, если вам нужен индекс — лучше брать его с маской 0x3FF(или же 0x1FF, и т.п.).

Регистр CTRLDSSEGMENT лежит по смещению +0x10, он показывает хост-контроллеру старшие 32 бита адреса листа фреймов.

Регистр PERIODICLISTBASE имеет смещение +0x14, в него вы можете положить младшие 32 бита листа фреймов, заметим, что адрес должен быть выравнен по размеру страницы памяти (4096).

Регистр ASYNCLISTADDR имеет смещение +0x18, в него вы можете положить адрес асинхронной очереди, заметим, что он должен быть выравнен по границе 32 байта, при этом должен находиться в первых четырех гигабайтах физической памяти.

Регистр CONFIGFLAG показывает, настроено ли устройство. Вы должны выставить бит 0 после завершения настройки устройства, он имеет смещение +0x40.

Перейдем к регистрам портов. Каждый порт имеет свой командно-статусный регистр, каждый регистр порта располагается со смещением +0x44 + (PortNumber — 1)*4, его биты значат следующее:

  • Бит 12 — питание порта, 1 — питание подаётся, 0 — нет.
  • Бит 8 — Port Rest — устанавливается для сброса устройства.
  • Бит 3 — Port Enable/Disable Change — выставляется при изменении статуса «включенности» порта.
  • Бит 2 — порт включен/не включен.
  • Бит 1 — Изменение статуса подключения, ставится в 1, к примеру, если вы подключили, или отключили USB устройство.
  • Бит 0 — статус подключения, 1 — подключено, 0 — нет.

Теперь перейдем к самому соку.

Структуры передачи данных и запросов

Организация структуры для обработки запросов включает в себя очередь и трансфер дескрипторы(TDs).

На данный момент мы рассмотрим только 3 структуры.

Последовательный список

Последовательный(Периодичный, Pereodic) список устроен следующим образом:


Как видно на схеме, обработка начинается с получения нужного фрейма из фрейм листа, каждый его элемент занимает 4 байта и имеет следующую структуру:


Как видно на картинке, адрес очереди/трансфер дескриптора выровнен по границе 32 байта, бит 0 означает то, что хост-контроллер не будет обрабатывать данный элемент, биты 3:1 показывают тип того, что будет обрабатывать хост-контроллер: 0 — изосинхронный TD(iTD), 1 — очередь, 2 и 3 в данной статье я рассматривать не буду.

Асинхронная очередь

Хост контроллер обрабатывает данную очередь только тогда, когда фрейм последовательный пустой, либо хост-контроллер обработал весь последовательный список.

Асинхронная очередь представляет собой указатель на очередь, где содержатся другие очереди, которые нуждаются в обработке. Схема:


qTD(Queue Element Transfer Descriptor)

Данный TD имеет следующую структуру:


Next qTD Pointer — указатель на продолжение очереди для обработки(для Horizontal Execution), бит 0 Next qTD Pointer’а показывает, то, что дальше нет еще одной очереди.
qTD Token — токен TD, показывает параметры передачи данных:

  • Бит 31 — Data Toggle (об этом дальше)
  • Биты 30:16 — количество данных для передачи, после завершения транзакции их значение уменьшается на количество переданных данных.
  • Бит 15 — IOC — Interrupt On Complete — вызвать прерывание после завершения обработки дескриптора.
  • Биты 14:12 показывают номер текущего буфера, в который/из которого производиться обмен данными, об этом далее.
  • Биты 11:10 — допустимое количество ошибок. Данная таблица показывает, когда счетчик количества ошибок уменьшается:


    Сноска 1 — обнаружение Babble либо Stall автоматически останавливает выполнение головы очереди. Сноска 3 — Ошибки буфера данных — это проблемы с хостом. Они не учитывают повторные попытки устройства.

  • 9:8 — PID Code — тип токена: 0 — токен на вход(от хоста к устройству), 1 — токен на выход(от устройства к хосту), 2 — «SETUP» токен
  • Биты 7:0 показывают статус TD:
    Бит 7 показывает, что данный TD имеет активное состояние(т.е. хост-контроллер обрабатывает данный TD)
    Бит 6 — Halted — показывает, что произошла какая-либо ошибка и выполнение TD остановлено.
    Бит 4 — Babble Detected — количество данных, которые мы отправили устройству, или на оборот, меньше, чем мы передаём, т.е., к примеру, нам устройство отправило 100 байт данных, а мы читаем только 50 байт, а потом еще 50. Бит Halted так же будет установлен, если данный бит установлен в 1.
    Бит 3 — Transaction Error — произошла ошибка во время проведения транзакции.

qTD Buffer Page Pointer List — любой из 5 буферов. Содержит ссылку на то, куда в памяти производить транзакцию(отправить данные устройству/принять данные с устройства), все адреса в буферах, кроме первого, должны быть выровнены по размеру страницы (4096 байт).

Голова очереди

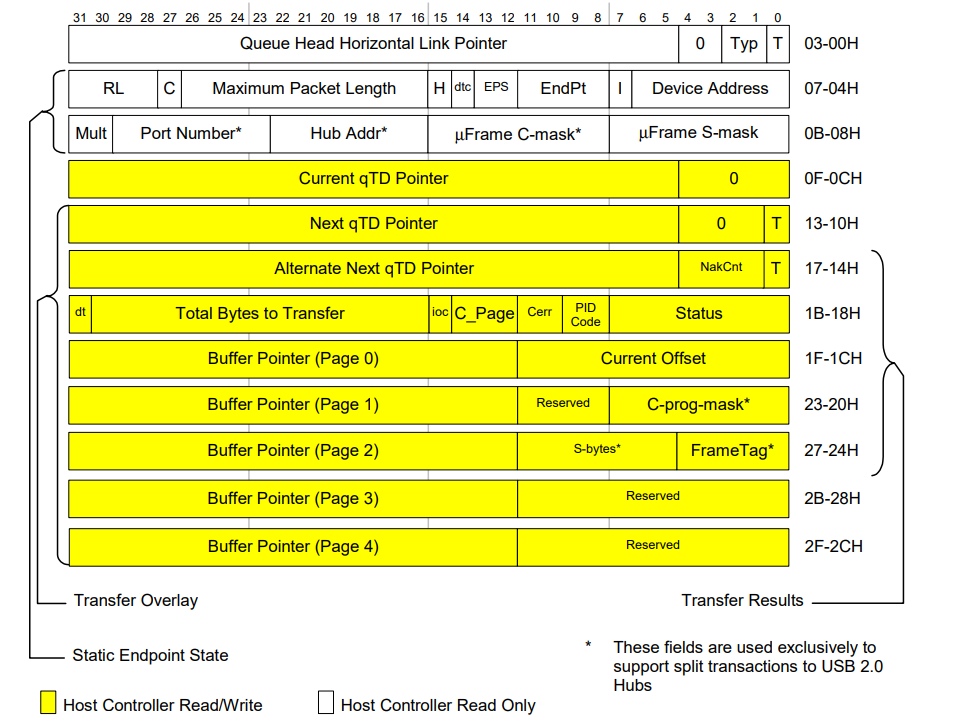

Голова очереди(Queue Head) имеет следующую структуру:

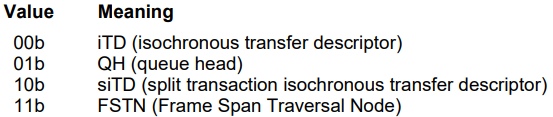

Queue Head Horizontal Link Pointer — указатель на следующую очередь, биты 2:1 имеют следующие значения в зависимости от типа очереди:


Endpoint Capabilities/Characteristics — характеристики очереди:

  • Биты 26:16 содержат максимальный размер пакета для передачи
  • Бит 14: Data Toggle Control — показывает, где хост-контроллер должен брать изначальное значение Data Toggle, 0 — игнорирует бит DT в qTD, сохраняет бит DT для головы очереди.
  • Бит 13:12 — характеристики скорости передачи: image
  • Биты 11:8 — номер конечной точки, к которой выполняется запрос
  • Биты 6:0 — адрес устройства

Endpoint Capabilities: Queue Head DWord 2 — продолжение предыдущего двойного слова:

  • Биты 29:23 — номер Хаба
  • Биты 22:16 — адрес Хаба

Current qTD Link Pointer — указатель на текущий qTD.

Переходим к самому интересному.

Драйвер EHCI

Начнем с того, какие запросы может выполнять EHCI. Есть 2 типа запросов: Control — а-ля команд, и Bulk — к конечным точкам, для обмена данными, к примеру, абсолютное большинство флешек(USB MassStorage) использует тип передачи данных Bulk/Bulk/Bulk. Мышь и клавиатура для передачи данных тоже используют Bulk — запросы.

Инициализируем EHCI и настраиваем асинхронную и последовательные очереди:

	// Base I/O Address 	PciBar bar; 	PciGetBar(&bar, id, 0); 	EhciController *hc = VMAlloc(sizeof(EhciController)); 	hc->capRegs = (EhciCapRegs *)(uintptr_t)bar.u.address; 	hc->opRegs = (EhciOpRegs *)(uintptr_t)(bar.u.address + hc->capRegs->capLength); 	// Read the Command register 	// Читаем командный регистр 	uint cmd = ROR(usbCmdO); 	// Write it back, setting bit 2 (the Reset bit)  	// Записываем его обратно, выставляя бит 2(Reset) 	// and making sure the two schedule Enable bits are clear. 	// и проверяем, что 2 очереди выключены 	WOR(usbCmdO, 2 | cmd & ~(CMD_ASE | CMD_PSE)); 	// A small delay here would be good. You don't want to read 	// Небольшая задержка здесь будет неплоха, Вы не должны читать 	// the register before it has a chance to actually set the bit 	// регистр перед тем, как у него не появится шанса выставить бит 	ROR(usbCmdO); 	// Now wait for the controller to clear the reset bit. 	// Ждем пока контроллер сбросит бит Reset 	while (ROR(usbCmdO) & 2); 	// Again, a small delay here would be good to allow the 	// reset to actually become complete. 	// Опять задержка 	ROR(usbCmdO); 	// wait for the halted bit to become set 	// Ждем пока бит Halted не будет выставлен 	while (!(ROR(usbStsO) & STS_HCHALTED)); 	// Выделяем и выравниваем фрейм лист, пул для очередей и пул для дескрипторов 	// Замечу, что все мои дескрипторы и элементы очереди выравнены на границу 128 байт 	hc->frameList = (u32 *)VMAlloc(1024 * sizeof(u32) + 8192 * 4); 	hc->frameList = (((uint)hc->frameList) / 16384) * 16384 + 16384; 	hc->qhPool = (EhciQH *)VMAlloc(sizeof(EhciQH) * MAX_QH + 8192 * 4); 	hc->tdPool = (EhciTD *)VMAlloc(sizeof(EhciTD) * MAX_TD + 8192 * 4); 	hc->qhPool = (((uint)hc->qhPool) / 16384) * 16384 + 16384; 	hc->tdPool = (((uint)hc->tdPool) / 16384) * 16384 + 16384; 	// Asynchronous queue setup 	// Инициализируем асинхронную очередь 	EhciQH *qh = EhciAllocQH(hc); 	// Это указатель на нашу очередь, она у нас будет одна 	// указываем, что это очередь 	qh->qhlp = (u32)(uintptr_t)qh | PTR_QH; 	// устанавливаем бит, который показывает, что это Голова очереди 	qh->ch = QH_CH_H; 	qh->caps = 0; 	qh->curLink = 0; 	qh->nextLink = PTR_TERMINATE; 	qh->altLink = 0; 	qh->token = 0; 	// Заполняем буферы нулями 	for (uint i = 0; i < 5; ++i) 	{ 		qh->buffer[i] = 0; 		qh->extBuffer[i] = 0; 	} 	hc->asyncQH = qh; 	// Periodic list queue setup 	// Инициализируем последовательную очередь 	qh = EhciAllocQH(hc); 	// Мы ничего не делаем 	qh->qhlp = PTR_TERMINATE; 	qh->ch = 0; 	qh->caps = 0; 	qh->curLink = 0; 	qh->nextLink = PTR_TERMINATE; 	qh->altLink = 0; 	qh->token = 0; 	// Заполняем буферы 	for (uint i = 0; i < 5; ++i) 	{ 		qh->buffer[i] = 0; 		qh->extBuffer[i] = 0; 	} 	qh->transfer = 0; 	qh->qhLink.prev = &qh->qhLink; 	qh->qhLink.next = &qh->qhLink; 	hc->periodicQH = qh; 	// Заполняем фреймлист ссылками на нашу последовательную очередь 	for (uint i = 0; i < 1024; ++i) 		hc->frameList[i] = PTR_QH | (u32)(uintptr_t)qh; 	kprintf("FrameList filled. Turning off Legacy BIOS support..."); 	// Check extended capabilities 	// Отключаем BIOS Legacy support 	uint eecp = (RCR(hccParamsO) & HCCPARAMS_EECP_MASK) >> HCCPARAMS_EECP_SHIFT; 	if (eecp >= 0x40) 	{ 		// Disable BIOS legacy support 		uint legsup = PciRead32(id, eecp + USBLEGSUP); 		kprintf("."); 		if (legsup & USBLEGSUP_HC_BIOS) 		{ 			PciWrite32(id, eecp + USBLEGSUP, legsup | USBLEGSUP_HC_OS); kprintf("."); 			for (;;) 			{ 				legsup = PciRead32(id, eecp + USBLEGSUP); 				kprintf("."); 				if (~legsup & USBLEGSUP_HC_BIOS && legsup & USBLEGSUP_HC_OS) 				{ 					break; 				} 			} 		} 	} 	kprintf("Donen"); 	// Disable interrupts 	// Отключаем прерывания 	//hc->opRegs->usbIntr = 0; 	MWIR(ehcibase, usbIntrO, 0); 	// Setup frame list 	// Устанавливаем ссылку на фреймлист 	//hc->opRegs->frameIndex = 0; 	WOR(frameIndexO, 0); 	//hc->opRegs->periodicListBase = (u32)(uintptr_t)hc->frameList; 	WOR(periodicListBaseO, (u32)(uintptr_t)hc->frameList); 	// копируем адрес асинхронной очереди в регистр 	//hc->opRegs->asyncListAddr = (u32)(uintptr_t)hc->asyncQH; 	WOR(asyncListAddrO, (u32)(uintptr_t)hc->asyncQH); 	// Устанавливаем сегмент в 0 	//hc->opRegs->ctrlDsSegment = 0; 	WOR(ctrlDsSegmentO, 0); 	// Clear status 	// Чистим статус 	//hc->opRegs->usbSts = ~0; 	WOR(usbStsO, ~0); 	// Enable controller 	// Запускаем контроллер, 8 микро-фреймов, включаем 	// последовательную и асинхронную очередь 	//hc->opRegs->usbCmd = (8 << CMD_ITC_SHIFT) | CMD_PSE | CMD_ASE | CMD_RS; 	WOR(usbCmdO, (8 << CMD_ITC_SHIFT) | CMD_PSE | CMD_ASE | CMD_RS); 	while (ROR(usbStsO)&STS_HCHALTED);  	// Configure all devices to be managed by the EHCI 	// Говорим, что завершили 	//hc->opRegs->configFlag = 1; 	WOR(configFlagO, 1); 	// Probe devices 	// Пробуем порты 	EhciProbe(hc);

Собственно, код для сброса порта в изначальное состояние:

	volatile u32 *reg = &hc->opRegs->ports[port]; 	// Включаем питание на порту, ждём 100мс 	*reg|=(1<<12)|(1<<20); 	Wait(100); 	// Сбрасываем порт, ждем 50 мс 	EhciPortSet(reg, PORT_RESET | (1<<12) | (1<<20) | (1<<6)); 	Wait(50); 	EhciPortClr(reg, PORT_RESET); 	// Wait 100ms for port to enable (TODO - what is appropriate length of time?) 	// Ждем 100 мс чтобы порт включился, в документации написано, 	// что 100 мс должно хватить 	uint status = 0; 	for (uint i = 0; i < 10; ++i) 	{ 		// Delay 		Wait(10); 		// Get current status 		// Получаем текущий статус 		status = *reg; 		// Check if device is attached to port 		// Проверяем подключение устройства к контроллеру 		if (~status & PORT_CONNECTION) 			break;  		// Acknowledge change in status 		// Если статус поменялся - чистим биты порта 		if (status & (PORT_ENABLE_CHANGE | PORT_CONNECTION_CHANGE)) 		{ 			EhciPortClr(reg, PORT_ENABLE_CHANGE | PORT_CONNECTION_CHANGE); 			continue; 		}  		// Check if device is enabled 		// Проверяем устройство на то, что оно запустилось 		if (status & PORT_ENABLE) 			break; 	}  	return status;

Control-запрос к устройству:

static void EhciDevControl(UsbDevice *dev, UsbTransfer *t) { 	EhciController *hc = (EhciController *)dev->hc; 	UsbDevReq *req = t->req;  	// Determine transfer properties 	// Обозначаем свойства транзакции 	uint speed = dev->speed; 	uint addr = dev->addr; 	uint maxSize = dev->maxPacketSize; 	uint type = req->type; 	uint len = req->len;  	// Create queue of transfer descriptors 	// Создаём очередь TDs 	EhciTD *td = EhciAllocTD(hc); 	if (!td) 		return;  	EhciTD *head = td; 	EhciTD *prev = 0;  	// Setup packet 	// Инициализирующий пакет 	uint toggle = 0; 	uint packetType = USB_PACKET_SETUP; 	uint packetSize = sizeof(UsbDevReq); 	EhciInitTD(td, prev, toggle, packetType, packetSize, req); 	prev = td;  	// Data in/out packets 	packetType = type & RT_DEV_TO_HOST ? USB_PACKET_IN : USB_PACKET_OUT;  	u8 *it = (u8 *)t->data; 	u8 *end = it + len; 	//EhciPrintTD(td); 	while (it < end) 	{ 		td = EhciAllocTD(hc); 		if (!td) 			return;  		toggle ^= 1; 		packetSize = end - it; 		if (packetSize > maxSize) 			packetSize = maxSize;  		EhciInitTD(td, prev, toggle, packetType, packetSize, it);  		it += packetSize; 		prev = td; 	}  	// Status packet 	// Получаем статус 	td = EhciAllocTD(hc); 	if (!td) 		return; 	toggle = 1; 	packetType = type & RT_DEV_TO_HOST ? USB_PACKET_OUT : USB_PACKET_IN; 	EhciInitTD(td, prev, toggle, packetType, 0, 0);  	// Initialize queue head 	// Инициализируем голову очереди: 	EhciQH *qh = EhciAllocQH(hc); 	EhciInitQH(qh, t, head, dev->parent, false, speed, addr, 0, maxSize); 	// Wait until queue has been processed 	// Ждем пока очередь не будет обработана 	EhciInsertAsyncQH(hc->asyncQH, qh); 	EhciWaitForQH(hc, qh); }

Код обработки очереди:

	if (qh->token & TD_TOK_HALTED) 	{ 		t->success = false; 		t->complete = true;  	} 	else if (qh->nextLink & PTR_TERMINATE) 		if (~qh->token & TD_TOK_ACTIVE) 		{ 			if (qh->token & TD_TOK_DATABUFFER) 				kprintf(" Data Buffer Errorn"); 			if (qh->token & TD_TOK_BABBLE) 				kprintf(" Babble Detectedn"); 			if (qh->token & TD_TOK_XACT) 				kprintf(" Transaction Errorn"); 			if (qh->token & TD_TOK_MMF) 				kprintf(" Missed Micro-Framen"); 			t->success = true; 			t->complete = true; 		}  	if (t->complete) 	....

И теперь запрос к конечной точке(Bulk-запрос)

static void EhciDevIntr(UsbDevice *dev, UsbTransfer *t) { 	EhciController *hc = (EhciController *)dev->hc; 	// Determine transfer properties 	// Обговариваем характеристики транзакции 	uint speed = dev->speed; 	uint addr = dev->addr; 	uint maxSize = t->endp->desc->maxPacketSize; 	uint endp = t->endp->desc->addr & 0xf; 	EhciTD *td = EhciAllocTD(hc); 	if (!td) 	{ 		t->success = false; 		t->complete = true; 		return; 	} 	EhciTD *head = td; 	EhciTD *prev = 0; 	// Data in/out packets 	uint toggle = t->endp->toggle; 	uint packetType = t->endp->desc->addr & 0x80 ? USB_PACKET_IN : USB_PACKET_OUT; 	uint packetSize = t->len; 	EhciInitTD(td, prev, toggle, packetType, packetSize, t->data); 	// Initialize queue head 	// Инициализируем голову очереди 	EhciQH *qh = EhciAllocQH(hc); 	EhciInitQH(qh, t, head, dev->parent, true, speed, addr, endp, maxSize); 	//printQh(qh); 	// Schedule queue 	// Добавляем в очередь 	EhciInsertPeriodicQH(hc->periodicQH, qh); }

Думаю, что тема достаточно интересная, в интернете на русском документаций, описаний и статей на эту тему почти нет, а если есть — очень размыто. Если интересна тема работы с железом и разработки ОС, то есть много чего рассказать.

Доки: Спецификация
