Хромирование своими руками: стоит ли делать и что для этого нужно

Независимо от того, являетесь ли вы квалифицированным химиком или увлеченным мастером-самоучкой, ответ на первую часть нашего заголовка будет категоричным — нет, заниматься этим не стоит. Те читатели, которые пришли исключительно за этим выводом, могут смело закрывать страницу. Остальных же, кого интересует вторая часть вопроса, приглашаю уденить еще немного времени этой публикации.

Сразу оговорюсь: в материаке вы не найдете точных технологических регламентов обработки конкретных деталей, маркировок летательных аппаратов, подвижного состава или автомобилей. Также здесь не затрагиваются этапы подготовки поверхности до и после нанесения покрытия — подробно этот вопрос я разобрал в другой публикации: о нюансах хромирования.

Итак, приступим.

Часть 1. Что необходимо для организации процесса?

Для реализации процесса гальванического хромирования вам потребуется:

1. Основная емкость, именуемая гальванической ванной.

2. Вторая, более габаритная емкость — так называемая «рубашка».

3. Выпрямитель или иной источник постоянного тока.

4. Нагревательные элементы.

5. Чиллер либо иная холодильная установка для термостатирования.

6. Контрольные термометры.

7. Сурьмянистый свинец, предпочтительно в виде литых прутков.

8. Медные шины.

9. Хромовый ангидрид.

10. Серная кислота.

11. Комплект средств индивидуальной защиты (СИЗ). Как минимум: кислотостойкий фартук, перчатки и панорамная маска. Разумеется, все материалы должны быть химически стойкими.

Компоненты под позициями 9 и 10 не являются строго обязательными и могут варьироваться. Более подробно с вариациями составов можно ознакомиться в ГОСТе 9.305, где описано множество альтернативных электролитов.

Стоит сразу сделать важную оговорку касательно серной кислоты. Ее свободный оборот жестко контролируется государством, так как она относится к прекурсорам. Тем не менее, не стоит отчаиваться: приобрести ее легально в концентрации, подходящей для гальваники, вполне реально, однако это тема для отдельного обсуждения.

К слову, среди моих коллег часто возникают споры о правильном ударении в слове «прекурсор». Буду признателен, если вы поделитесь своим вариантом в комментариях.

Допустим, материально-техническая база у нас сформирована. Готовим электролит, заливаем его в первую емкость (ванну). Монтируем две медные токоведущие штанги: одна пойдет на катод, вторая — на аноды. Подключаем их к источнику питания и устанавливаем нагреватели. Обрабатываемую деталь подвешиваем исключительно на катодную штангу (отрицательный полюс). Теоретически можно попытаться подключить ее к аноду (плюсу), но результат вряд ли оправдает ожидания.

Кстати, как правильно зафиксировать изделие? Использование обычной проволоки чревато ее критическим нагревом и даже потерей детали на дне ванны. Поэтому применяют специализированную технологическую оснастку, рассчитанную на прохождение мощных токов. Фиксация должна быть жесткой, с достаточной площадью электрического контакта. Обусловлено это колоссальными значениями плотности тока при хромировании, составляющими порядка 40–50 А/дм². Иными словами, чтобы покрыть изделие площадью 1 м², потребуется подать ток силой 5 000 А при относительно небольшом напряжении в 6–12 В. Цифры внушительные, но пугаться их не стоит.

На всякий случай напомним: прикасаться к токоведущим элементам под напряжением категорически запрещено!

Случай из производственной практики. Трудился у нас на участке мастер-хромировщик — человек прекрасный и позитивный. Увидев спроектированную под крупную деталь оснастку, он изрек мудрую мысль: «Голову нужно включать, а не расчеты делать». Поскольку изделие оказалось массивным и потребовало высокой силы тока, подвес получился тяжелым и габаритным. Мастер проигнорировал чертеж и соорудил конструкцию на свое усмотрение. Результат не заставил себя ждать: токоведущие узлы раскалились до ярко-красного свечения. Прямо как в известном интернет-меме, где металл наглядно сигнализирует о небольших проблемах с перегрузкой.

В качестве анодов используют сплав свинца с сурьмой. Конфигурация анодов строго регламентирована и зависит от геометрии покрываемого объекта. В простейшем исполнении применяются цилиндрические стержни. Этому есть четкое техническое обоснование: из-за колоссальных токов острые кромки будут работать как концентраторы электрического поля, искажая равномерность осаждения покрытия по всей площади. Нам такой эффект совершенно ни к чему.

Двигаемся дальше. Изделие погружено в ванну, все коммуникации подведены. Подаем питание? Сперва включаем нагрев. Электролит необходимо довести до рабочей температуры (для твердого хромирования это обычно 50–60 °С, хотя рецептуры могут отличаться). Строго говоря, ванну подогревают до погружения детали, поскольку агрессивная среда холодного раствора способна испортить металлическую поверхность.

После достижения нужной температуры включаем ток и наблюдаем за реакцией. Появление стабильного потока пузырьков газа у поверхности детали свидетельствует о корректной работе системы. При отсутствии признаков реакции ищем неполадки, но будем оптимистами и предположим, что все заработало штатно.

В процессе осаждения крайне важно непрерывно мониторить температуру ванны. Перегрев грозит переходом от твердого осадка к мягкому «молочному» хрому. Если в ваши планы входило именно это — отлично, в противном случае электролит придется охлаждать.

Здесь возникает закономерный вопрос: почему раствор вообще перегревается? Не справляются нагреватели? Может, стоит поставить термореле, отключающее их по достижении целевой температуры?

Это логично, но причина кроется глубже. Как гласит школьный курс физики, любой проводник обладает электрическим сопротивлением, и если подводимая энергия не расходуется полезным образом, она рассеивается в виде тепла, нагревая ванну. Именно поэтому нам требовалась вторая емкость — та самая «рубашка». Перед заливкой электролита рабочую ванну помещают внутрь внешней емкости, заполняют межстенное пространство водой и организуют ее циркуляцию через охладительную установку. Только такой подход (или аналогичный метод отвода тепла) гарантирует поддержание стабильного температурного режима.

С терморегуляцией разобрались. Перейдем к временным интервалам. Продолжительность процесса определяется требуемой толщиной покрытия. Средняя скорость электрохимического осаждения хрома составляет около 20 мкм в час, от этого показателя и следует отталкиваться при расчете времени.

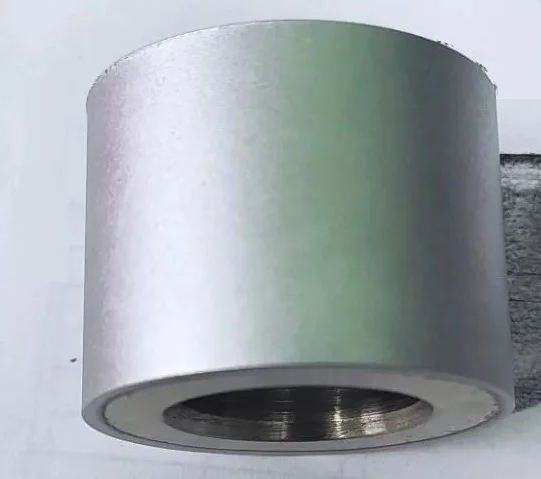

По завершении цикла деталь извлекают, тщательно промывают, сушат и отправляют на финишную механическую обработку. Вы великолепны и, надеюсь, получили качественное изделие!

Часть 2. Сопутствующие трудности

Проблема 1. Вопрос, который неизбежно встает перед каждым новатором сразу после успешного извлечения детали: куда утилизировать загрязненную промывную воду? Если вы планируете вылить ее в общую канализацию, вас ждет жестокое разоблачение.

Слить-то можно, но вскоре вас навестит природоохранная прокуратура со штрафом, исчисляемым шестизначной (а то и большей) суммой. Дело в том, что хромовый ангидрид относится к первому классу опасности и является мощным канцерогеном, поэтому сброс подобных стоков без глубокой очистки — преступная халатность. Шестивалентный хром обнаруживается аналитически даже в микроскопических дозах, поэтому замести следы не удастся. Воздержитесь от таких экспериментов.

Как поступать правильно? Прежде чем затевать гальванический процесс, необходимо продумать систему очистки сточных вод. В минимальном исполнении отходы придется аккумулировать в герметичной таре и передавать на утилизацию специализированным организациям. Правда, здесь велик риск столкнуться с тем, что фирмы не работают с малыми объемами, из-за чего придется кооперироваться с более крупными производствами.

Альтернативный путь сложнее и дороже — создание собственной локальной очистной станции. Затраты на профильное оборудование исчисляются сотнями тысяч рублей для небольших объемов, а для серьезных производств — десятками миллионов. И вновь напомню: простой слив в трубу гарантированно приведет к печальным последствиям.

Стоит добавить, что очистные сооружения не работают автономно — для их функционирования требуются дорогостоящие химические реагенты.

Проблема 2. Организация вытяжной вентиляции. Мнение о том, что можно просто приоткрыть дверь цеха для проветривания — опасная иллюзия. Подобная самодеятельность быстро превратит ваше рабочее место в зону экологического бедствия. Требуется полноценная приточно-вытяжная система с уловителями аэрозолей и паров электролита. Проектирование вентиляции — сложная инженерная задача, учитывающая зеркало испарения ванны, концентрацию веществ, нормативы предельно допустимых выбросов (ПДВ) и высоту выхлопной трубы. Кажется, что это всего лишь труба с вентилятором, но на практике все гораздо серьезнее.

Пренебрегать этим нельзя: заработать онкологическое заболевание и отравить все вокруг соединениями шестивалентного хрома проще простого.

Проблема 3. Условия хранения сырья. Очевидно, что химические реактивы требуют строгого соблюдения правил безопасности. Если просто оставить мешки на улице, они неизбежно разгерметизируются, и токсичный ангидрид уйдет в грунт, спровоцировав локальную экологическую катастрофу. Соединения хрома прекрасно растворяются в воде и способны мигрировать на большие расстояния с грунтовыми водами. Следовательно, под склад нужно выделить изолированное помещение с принудительной вытяжкой, надежным бетонным полом и, желательно, защитным бортиком по периметру на случай аварийного пролива. Разумеется, под рукой всегда должны быть средства для нейтрализации и уборки. Стоит также отметить высокую химическую активность шестивалентного хрома: соседство с бытовыми отходами или промасляной ветошью категорически недопустимо, если вы не планируете внепланово тушить пожар.

Проблема 4. Технологический контроль. В ходе работы ванны концентрация хрома в электролице снижается, требуя регулярного восполнения реагента. Добавлять ангидрид «на глазок» — прямой путь к браку. В процессе корректировки неизбежно смещается показатель pH (кислотность среды), который также необходимо постоянно отслеживать и стабилизировать.

Пожалуй, это основные нюансы. Как видите, все предельно просто (на самом деле нет). Обладая этой информацией, ответьте себе на вопрос: стоит ли пытаться организовать хромирование деталей своими силами в гаражных условиях?

Если у вас остались вопросы, в том числе по тонкостям технологии, смело задавайте их в комментариях или пишите в личные сообщения. С радостью отвечу!

С уважением, Иван Яковлев, кандидат химических наук
