Фото дня: кристалл APU AMD Renoir

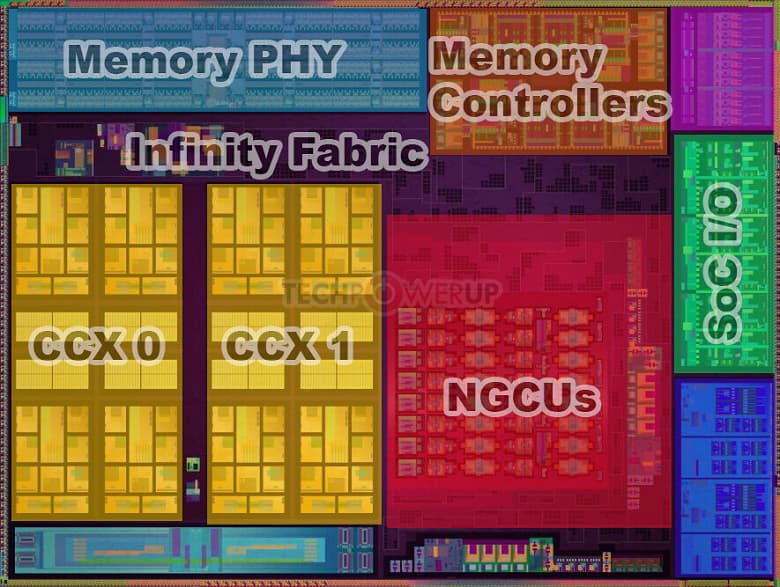

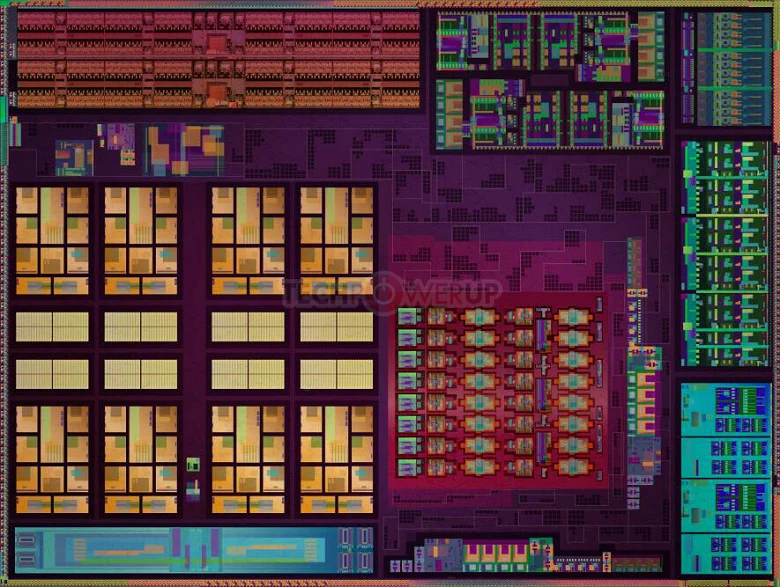

Источник опубликовал изображение, на котором, как утверждается, впервые запечатлен кристалл гибридного процессора AMD Renoir. Этот APU рассчитан на выпуск по нормам 7 нм на мощностях TSMC. На кристалле площадью 156 мм² сформировано 9,8 млрд транзисторов. На снимке хорошо видны ядра CPU, кластер вычислительных блоков GPU, встроенные контроллеры памяти, южный мост и интерфейсы.

Фото дня: кристалл APU AMD Renoir

Конфигурация Renoir включает восемь ядер CPU на микроархитектуре Zen 2, которые сгруппированы в два комплекса CCX. В отличие от подобных блоков многокристальных микросхем Matisse и Rome, комплекс CCX кристалла Renoir имеет только 4 МБ общей кэш-памяти третьего уровня. Источник предполагает, что это сделано из-за достаточно низких задержек контроллера памяти. Объем кэш-памяти второго уровня ​​не отличается от того, каким располагают упомянутые процессоры, и составляет 512 КБ в расчете на ядро. Другими словами, суммарный объем кэш-памяти равен 12 МБ.

Фото дня: кристалл APU AMD Renoir

Графический процессор, интегрированный в Renoir, является гибридом Vega и Navi. Говоря точнее, компоненты SIMD перенесены из Vega, в то время как мультимедийные движки и дисплейный контроллер — из Navi. Конфигурация iGPU включает восемь кластеров NGCU, в которых насчитывается 512 потоковых процессоров.

Для связи между компонентами используется внутреннее соединение Infinity Fabric, занимающее значительную часть кристалла. Встроенный контроллер памяти — двуканальный, поддерживающий память LPDDR4x (вплоть до LPDDR4x-4233) и DDR4 (вплоть до DDR4-3200).



Источник: iXBT
