Беспроводная зарядка


Всем привет. Приобрел на китайском сайте комплект для беспроводной передачи энергии, также называется беспроводная зарядка. Конечно, данное устройство можно собрать своими руками самостоятельно, в интернете схем беспроводных зарядных устройств хватает. Но я захотел приобрести именно законченное устройство, предлагаемое нам как DIY устройство. Использовать в качестве беспроводной зарядки для мобильного телефона, я не собирался. А вот в робототехнике, я видел явные преимущества по сравнению с проводными зарядными устройствами.

Созданное вами в робототехнике устройство, может самостоятельно оценивать заряд батареи и по мере надобности самостоятельно произвести подзарядку. К примеру, роботу, достаточно подойти на соответствующее расстояние к зарядному устройству и процесс зарядки начнется. Весьма удобно, хочет робот оставаться в рабочем состоянии пусть сам о себе заботится.

Беспроводная зарядка состоит из двух частей, приемника и передатчика энергии.
Напряжение питания передатчика двенадцать вольт, а при этом выход у приемника составляет пять вольт. Заявленный максимальный ток зарядки составляет шестьсот миллиампер. Дополнительной документации на сайте не было. Порывшись в интернете, выудил следующую информацию. В приемнике используется микросхема T3168

В отличии от приемника, передатчик энергии, назову это так залитый компаундом. Соответственно добраться до платы не предоставляло возможным. В документации к приемнику шла ответная схема передатчика.

Но, я все-таки добрался до платы (при помощи молотка) как оказалось схема отличается. На плате было установлено две микросхемы, без каких либо обозначений. Скудную информацию о таинственных микро сборках удалось получить на форумах. Я выяснил, что это два мощных транзистора включенных в режиме высокочастотного генератора. Впоследствии я выяснил, что приобрести можно и открытую плату без заливки.
Что касается тока зарядки. Беспроводное зарядное устройство, как я уже говорил, позволяет заряжать аккумулятор током до 600 миллиампер. Но, данный ток мы получим только в непосредственной близости между контурами. Из таблицы видно соотношение расстояния и тока.

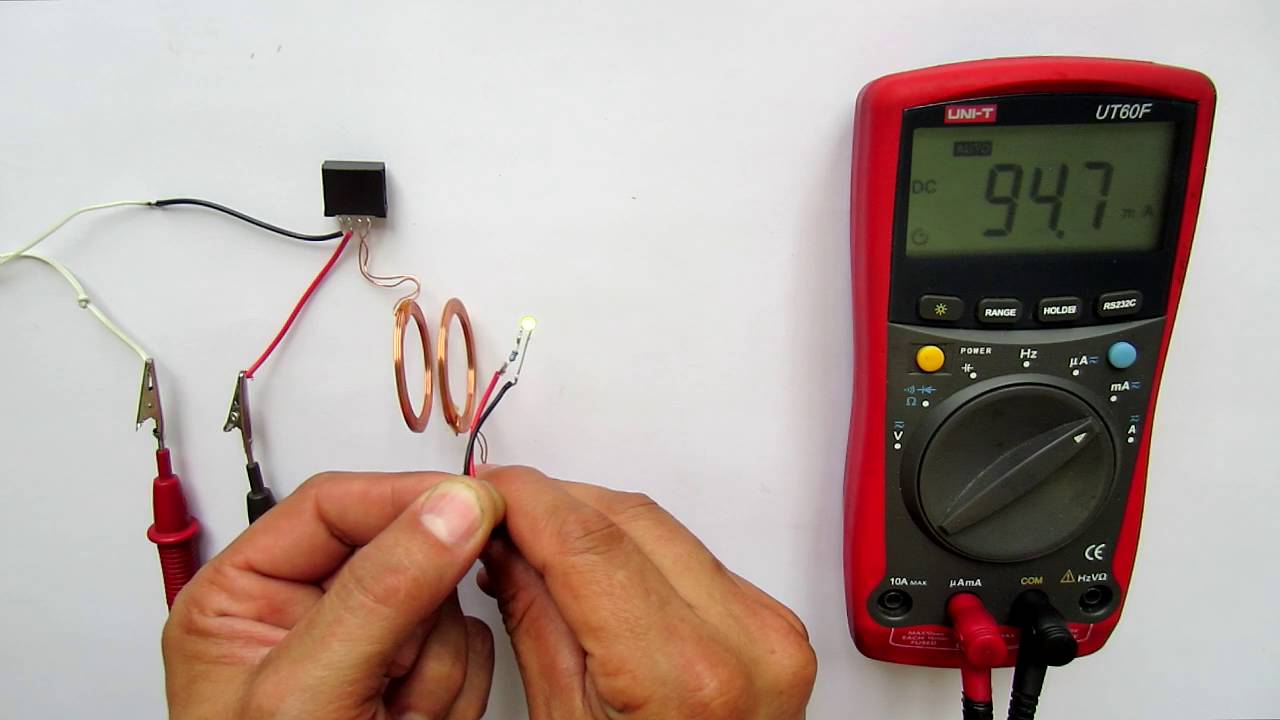

Демонстрацию беспроводного зарядного устройства и ряд другого я снял на видео. В общем, модуль мне понравился. В дальнейшем собираюсь беспроводное зарядное устройство применить в своем проекте.
