Знакомство с мини-ПК HP Pro Mini 400 G9: разборка и ремонт

Питаю слабость к мини-ПК. Это поистине увлекательные устройства, сочетающие компактный корпус и завидную производительность. При этом бизнес-линейки от HP, Dell и Lenovo спроектированы гораздо толковее бюджетных китайских аналогов. В них инженеры применяют полноценные заменяемые процессоры, доступную оперативную память, стандартные накопители и поддающиеся ремонту цепи питания.

К чему это лирическое отступление? Сегодня мы зайдем на второй круг восстановления подобного железа. На местной барахолке мне приглянулся HP Pro Mini 400 G9: продавец заявлял, что аппарат мертв, а на материнской плате красуется выгоревший участок. С подобными неисправностями я уже сталкивался и неоднократно реанимировал утопленников и погорельцев, так что этот экземпляр идеально подошел для свежего проекта. План был предельно прост: вскрыть корпус, выпасти обугленные элементы, восстановить поврежденные проводники и проследить, как далеко система продвинется по этапам инициализации. На деле всё оказалось несколько сложнее, зато глубокая диагностика позволила досконально изучить архитектуру современного корпоративного неттопа.

Что представляет собой девайс и на что способен

HP Pro Mini 400 G9 принадлежит к семейству компактных офисных компьютеров коммерческого класса. Дебют серии состоялся в 2022 году (мой образец сошел с конвейера в 2023-м), после чего вендор регулярно обновлял аппаратную базу, не меняя шасси и общую компоновку. Сперва свет увидели модификации на базе процессоров Intel Core 12-го поколения, позже подоспели релизы с 13-й и 14-й серией. Подобный консерватизм привычен для корпоративного сегмента: компаниям выгоднее годами закупать проверенные платформы, не перестраивая рабочие места, кабельную инфраструктуру и образы ОС. Мой экземпляр как раз относится к свежим ревизиям с чипом Intel Core тринадцатого поколения.

Габариты HP поражают воображение — всего 17,7 × 17,5 × 3,4 см при массе около 1,3 кг. Тем не менее внутри скрывается не урезанная ноутбучная плата, а полноценная десктопная платформа на системной логике Intel Q670 со стандартным сокетом под процессоры T-серии. Скромный теплопакет в 35 Вт позволил обойтись лаконичной системой охлаждения: радиатор с единственной тепловой трубкой и компактный вентилятор отлично справляются со своей работой. Блок питания сделали внешним, что освободило внутренний объем для циркуляции воздуха и размещения компонентов.

Характеристики:

• процессор: Intel Core 12, 13 или 14 поколений (T-серия, TDP 35 Вт);

• чипсет: Intel Q670;

• графическая подсистема: интегрированная Intel UHD 730 / UHD 770 (зависит от камня);

• оперативная память: два слота SO-DIMM, поддержка до 64 ГБ;

• тип памяти: DDR4-3200 или DDR5-4800 (определяется модификацией матплаты);

• накопители: слот M.2 2280 PCIe x4 NVMe;

• дополнительное дисковое пространство: внутренний интерфейс SATA под диск формата 2,5 дюйма;

• проводная сеть: гигабитный контроллер от Intel;

• беспроводные интерфейсы: слот M.2 2230 с адаптером Wi-Fi 6E и Bluetooth (в зависимости от комплектации);

• видеоинтерфейсы: пара DisplayPort, HDMI плюс кастомный порт на выбор;

• питание: внешний адаптер мощностью 90 Вт;

• габариты: 17,7 × 17,5 × 3,4 см.

Вариаций исполнения у этой модели масса. В зависимости от ревизии и корпоративного заказа можно встретить платы как с DDR4, так и с DDR5, различные беспроводные модули и вариативные наборы разъемов на тыльной панели. Вместо заглушки производитель мог установить HDMI, VGA, дополнительный DisplayPort, полнофункциональный USB-C с поддержкой вывода изображения и даже устаревший COM-порт, по которому до сих пор тоскуют промышленные объекты. Мой образец укомплектован современно: спереди красуются два порта USB-A, универсальный USB-C и аудиоджек, а сзади выведены дополнительные USB, коннектор локальной сети, HDMI и два DisplayPort. Для рабочей станции более чем достаточно: можно без проблем подключить пару мониторов, проводной интернет и всю необходимую периферию.

Возможности апгрейда также вызывают уважение. Процессор легко извлекается из сокета, планки памяти заменяются за считанные секунды, а быстрый накопитель демонтируется сразу после снятия крышки. Рядом предусмотрен разъем под Wi-Fi модуль, а в некоторых версиях найдется место под классический жесткий диск на 2,5 дюйма. На фоне современных тенденций распайки компонентов на текстолите это просто подарок для энтузиаста.

Приобретение и первичный осмотр

На фотографиях в объявлении красовался разобранный системник с отчетливым пятном нагара на текстолите. Дефект выглядел неприятно, однако локально. Судя по всему, прожог не затронул внутренние слои насквозь. Мне уже доводилось сталкиваться с подобными недугами на ноутбучной и миниатюрной технике.

Обычно после зачистки гари, удаления пробитого полупроводника и восстановления дорожек такие аппараты оживают без лишних капризов. Решил рискнуть и с этим пациентом.

Компьютер у меня на столе, приступаем к разборке. Конструкция поражает продуманностью: достаточно открутить единственный винт на задней стенке, сдвинуть верхний кожух назад — и открывается доступ к кулеру, SSD и планкам RAM. Чтобы полностью извлечь материнскую плату, придется отсоединить антенные кабели, шлейфы динамика и фронтальной панели, но никаких коварных защелок из хрупкого пластика или капель клея здесь нет. Разборка приносит чистое эстетическое удовольствие.

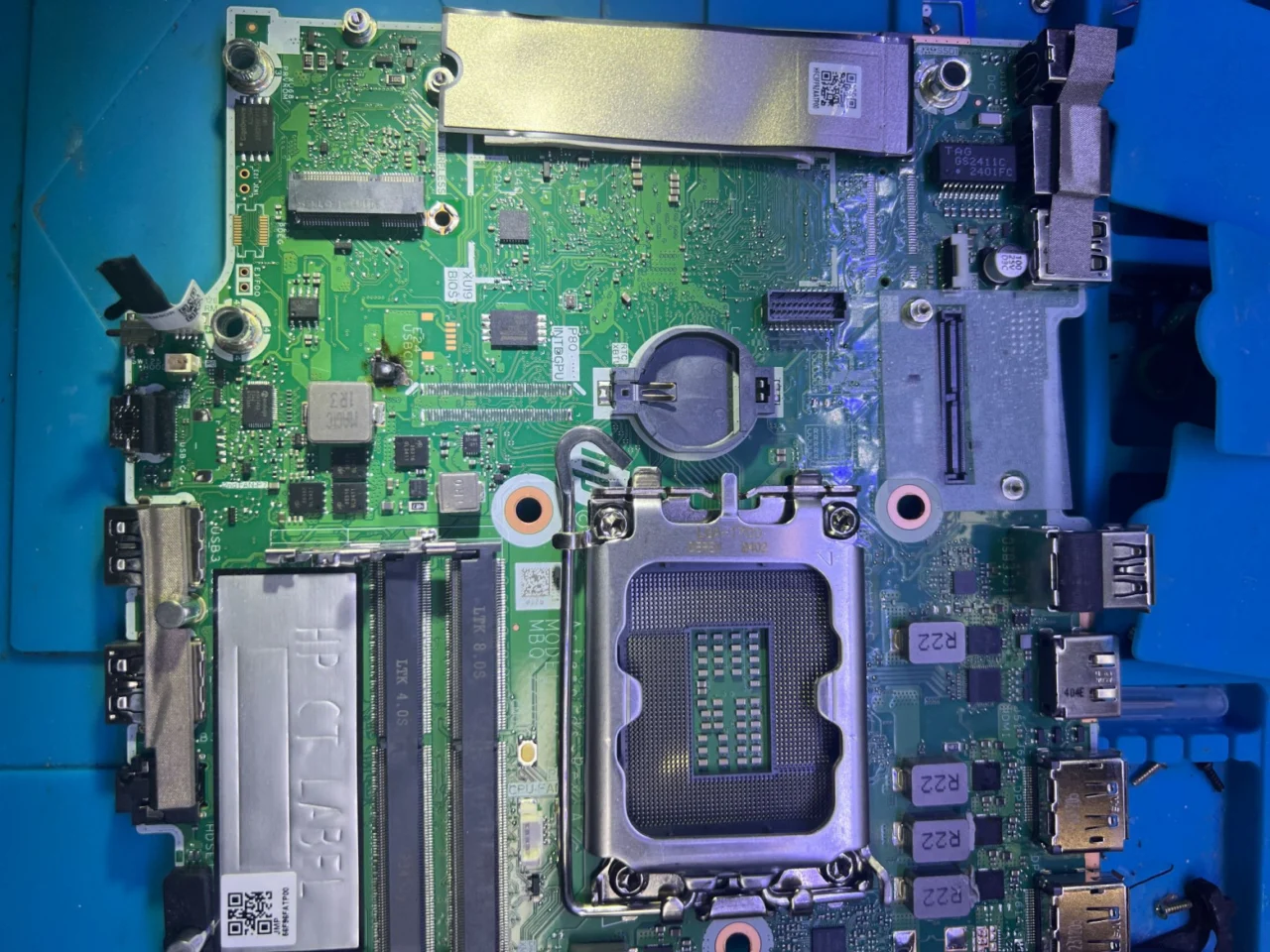

Быстро отыскал маркировку платы в сети — N00859-601. Рядом значились индексы Asteroids Rev A, MODEL F96 и MBQ-2202. Схем или boardview в свободном доступе найти не удалось, зато по этим серийникам нашлись качественные фотографии донорских плат, что помогло сориентироваться на местности.

Очаг поражения локализовался в зоне E24 USBCDEG, в непосредственной близости от дросселя с маркировкой 1R3 и контроллера Analogix. Главным виновником торжества оказался силовой ключ в форм-факторе DFN (3 × 3 мм), превратившийся в уголек. Естественно, мультиметр показывал уверенное короткое замыкание. Соседний SMD-конденсатор также ушел в пробой. Аккуратно демонтировав оба элемента (пришлось повозиться, так как мосфет буквально впекся в медный полигон), я вычистил нагар до чистой подложки и восстановил разрушенные дорожки. КЗ незамедлительно испарилось.

Первую пробную подачу питания я выполнял без иллюзий насчет мгновенного старта. Первостепенная задача заключалась в проверке дежурных линий, отклике силовой логики и генерации базовых напряжений. Контрольные точки выдавали положенные 3,3 и 5 В, а на плате зажегся приветственный зеленый светодиод.

Без процессора материнка отрабатывала диагностический цикл: мультконтоллер опрашивал периферию и рапортовал об отсутствии жизненно важных компонентов. После возвращения CPU на место поведение изменилось: кулер оживал при включении, индикатор менял цвет с белого на тревожную комбинацию миганий (три белых, четыре красных). Стало очевидно, что инициализация прерывается на каком-то этапе. Впрочем, ожидать полноценного старта с первой попытки при таких вводных было бы наивно.

Тем не менее ситуация внушала оптимизм. Плата подавала признаки жизни, дежурка держалась, а управляющая логика реагировала на изменение конфигурации. Дело оставалось за малым — подобрать правильный аналог сгоревшего ключа и понять его истинное назначение в схеме.

Идентификация транзистора превращается в квест

Надпись на уничтоженном корпусе стерлась безвозвратно. Несколько часов я просидел на eBay, AliExpress и профильных форумах в надежде разглядеть маркировку на чужих снимках плат. Назло всем богам, в высоком разрешении детализировалось абсолютно всё, кроме искомого участка.

Спасение пришло с YouTube, где энтузиасты ковыряют аналогичные модели. Час просмотров чужих видеороликов принес плоды: на одном из кадров промелькнули заветные символы 32320C. Справочники выдали полную расшифровку — перед нами N-канальный мосфет AONR32320C на 30 В в корпусе DFN3x3A-8L, оптимизированный для работы в плотных DC-DC преобразователях.

Распиновка элемента:

      AONR32320C

         вид сверху

       ●

 S  1 ┌───────┐ 8  D

 S  2 │       │ 7  D

 S  3 │       │ 6  D

 G  4 └───────┘ 5  D

1–3 — Source (Исток)

4 — Gate (Затвор)

5–8 — Drain (Сток)

центральная нижняя площадка — Drain (Сток)

Изначально я грешил на банальный ключ коммутации шины USB-C. Однако замеры внесли ясность: исток оказался наглухо привязан к земле, на стоке присутствовало около 5 В, а рядом трудился дроссель 1R3. Выяснилось, что транзистор задействован в импульсном стабилизаторе напряжения. Следовательно, бросить перемычку «наубыль» для теста не выйдет — это моментально прижжет пятивольтовую линию к массе.

Точного аналога AONR32320C в моих загашниках не оказалось, но нашлась близкая замена — AON7410 от того же вендора. Корпус, распиновка, рабочее напряжение (30 В) и базовые параметры совпадали идеально, внушая ложную уверенность в успехе.

Подводные камни крылись в нюансах, которые часто упускаешь при поверхностном подборе. Заряд обратного восстановления у оригинала (AONR32320C) составляет порядка 5 нКл при времени переключения около 5 нс. В то же время у AON7410 эти показатели равны 15 нКл и 9 нс.

Если в статичных силовых цепях такая разница не играет роли, то в нижнем плече высокочастотного преобразователя характеристики встроенного диода напрямую влияют на КПД, тепловыделение и срабатывание защит. Очевидно, что полное внешнее сходство не гарантирует абсолютной взаимозаменяемости.

Успех? Но с оговорками

Пришло время практических испытаний. Смонтировав AON7410, я тщательно прозвонил дорожки на предмет случайных соплей и подал питание. На сей раз ключ выстоял: удержал температуру в норме, а энергопотребление оставалось в пределах разумного. Увы, на этом хорошие новости исчерпались — плата упорно отказывалась стартовать.

Симптоматика изменилась. Зеленый светодиод светился непрерывно, а кнопка включения выдавала короткую белую вспышку каждые несколько секунд. Токопотребление поднималось до 40 мА и замирало на этой отметке, вентилятор молчал. Складывалось ощущение, что система пытается запуститься, фиксирует сбой, сбрасывается в дежурный режим и циклично повторяет попытку.

Снова вооружился мультиметром. Обратная сторона платы стабильно отдавала 5 В, исток установленного транзистора ожидаемо сидел на земле. На затворе мультиметр показывал абсолютный ноль, но доверять этому прибору нельзя: короткие управляющие пачки импульсов простым тестером не поймать — тут требуется осциллограф. Также необходимо замерить потенциал за дросселем 1R3, чтобы понять, оживает ли преобразователь хотя бы на микросекунду.

Если управляющие импульсы на затвор поступают, но напряжение на выходе мгновенно проседает — значит, узел уходит в защиту. Если же на затворе мертвая тишина, придется копать обвязку ШИМ-контроллера, сигнал разреза (Enable) и соседние цепи. Не дает покоя и снесенный керамический конденсатор, номинал которого остается загадкой. Возможно, это критичный элемент фильтрации, без которого преобразователь физически неспособен выйти на рабочий режим.

Остается и самый банальный сценарий: AON7410 действительно не подходит по динамическим параметрам. По статике он идеален, но контроллер ожидает от нижнего ключа совершенно иного поведения, из-за чего срабатывает защита. Проверить эту гипотезу удастся лишь после установки оригинального AONR32320C.

Что дальше…

Родной чип уже в пути. Как только он приедет, запаяем и оценим результат. Главное достижение на текущий момент — ликвидация короткого замыкания, стабильная дежурка и признаки жизни со стороны управляющего контроллера.

В ближайшие дни подключу к плате осциллограф, изучу форму сигналов на затворе и поведение линии после дросселя в момент старта. Это расставит точки над «i» и покажет, был ли виной неподходящий мосфет или первоначальный прогар затронул что-то еще. Обязательно делитесь в комментариях схожим опытом, любые дельные советы приветствуются.

Ремонт затянулся и стал намного интереснее, чем виделось на старте. Банальная замена выгоревшего ключа переросла в настоящий детектив. Если получится дожать этот HP до победного конца, обязательно запишу продолжение. Самое любопытное еще впереди, оставайтесь на связи!
