Знакомимся с платой-мутантом D-1581-Q3A: 16 ядер, недорогая DDR3 и доступная цена

Бродя по AliExpress, я наткнулся на крайне любопытную плату. На ней распаян 16-ядерный Xeon, который работает с недорогой памятью DDR3L, при этом он неприхотлив в плане энергопотребления и может похвастаться богатым набором интерфейсов.

С такими характеристиками она выглядит почти идеальным вариантом для NAS и для основного сервера домашней лаборатории!

Что мне прислали, с какими трудностями пришлось столкнуться и как плата показала себя в тестах — читайте дальше.

Чем привлекает эта плата? Процессором!

В сети её называют D1581 с ревизиями Q3, Q3A, R3 и так далее. Как нетрудно догадаться, в её основе лежит Intel Xeon D-1581 образца 2016 года. Внутри у него целых 16 ядер на архитектуре Broadwell, которую в потребительском железе встретишь нечасто. Разве что в мощных решениях для HEDT-платформ (для самых требовательных энтузиастов). Так я бы сказал, если бы не огромное множество «Зеонов» — от 2603 V4 до 2699 V4! Если вы хоть немного следили за железом в последние десять лет, то прекрасно знаете и про «Хуанан», и про дешёвую память, и про гигантский китайский рынок б/у комплектующих. Благодаря ему это старое, но мощное серверное железо добралось до домов обычных людей, которым нужны были множество ядер и много памяти за копейки, а не 4 ядра и 8 потоков за 300 долларов, как предлагала Intel! Правда, без AVX-инструкций, но они ведь нигде не нужны 😉.

Наш подопытный принадлежит к серверной линейке Intel Xeon-D, в которой насчитывается более 25 процессоров: от D-1513N с курьёзными 4 ядрами и 8 потоками до D-1587 на 16 ядер и 32 потока с базовой частотой 1,7 ГГц и турбобустом до 2,3 ГГц.

D-1581 — слегка упрощённая предтоповая версия. Ядер всё столько же, потоков тоже 32, но частоты чуть ниже, а вот кэша L2 даже больше, чем у флагманского 1587. Если говорить о частотах, то это 1,7 ГГц в базе и до 2,4 ГГц в бусте. Цифры смешные, но на этот компромисс Intel пошла вынужденно: нужно было уместить целых 16 ядер в теплопакет 65 Вт на довольно крупном техпроцессе 14 нм. Думаю, уже ясно, что чудес в однопоточной производительности ждать не стоит, зато при таком количестве ядер в многопоточных задачах результаты должны получиться аппетитными.

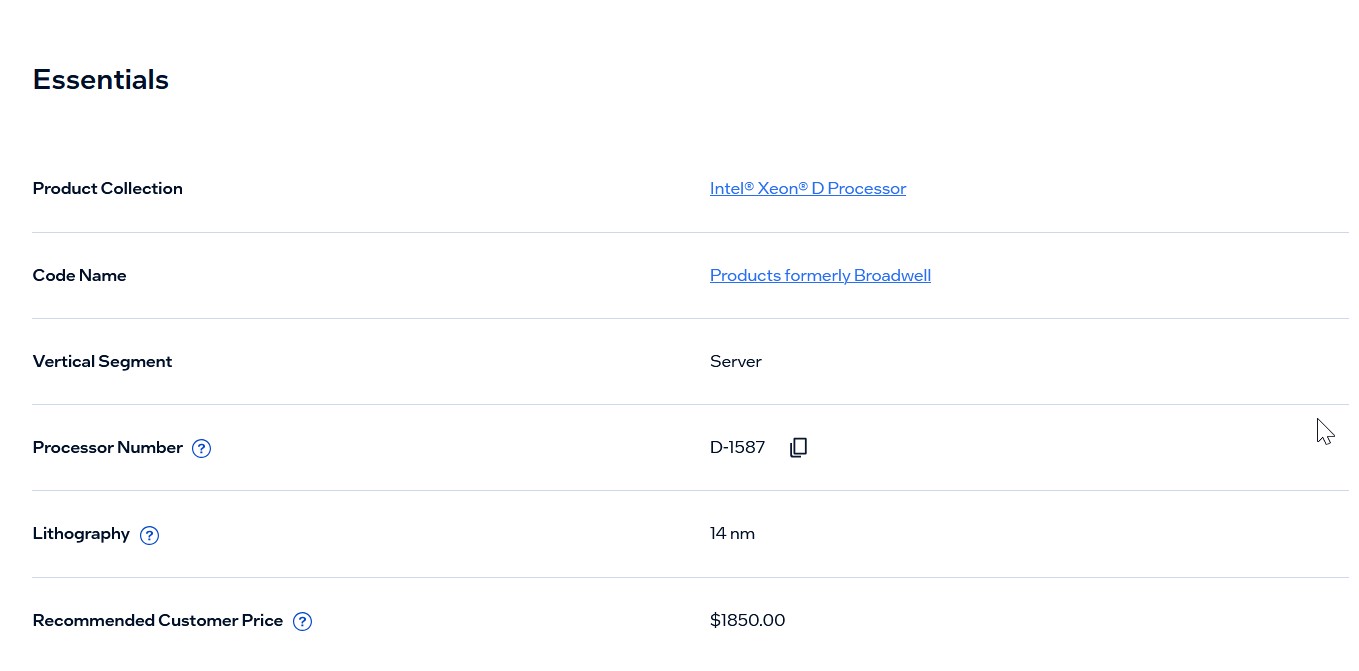

Кстати, в далёком 2016 году один лишь процессор стоил 1850 долларов! С поправкой на инфляцию это 2582 USD, или 220 000 рублей! Хорошо, когда у Intel нет конкурентов в лице AMD и можно рисовать любые ценники…

Поскольку процессор серверный, все преимущества такого железа прилагаются: например, виртуализация IOMMU, позволяющая пробрасывать PCIe-устройства в виртуальные машины, а также VT-x, VT-d и прочее. Решения Proxmox и VMware поддерживают это железо «из коробки».

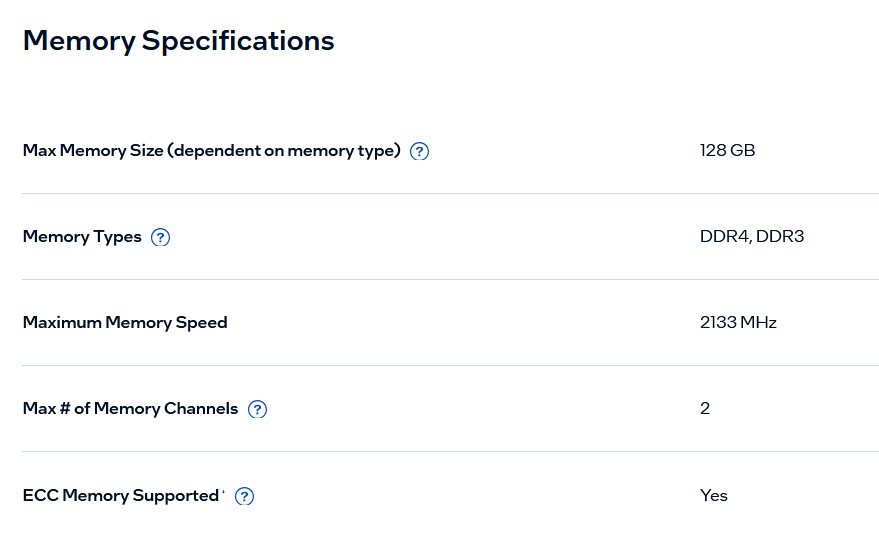

С памятью всё типично для 2016 года. Тогда как раз шёл переход с DDR3 на DDR4, и контроллер памяти процессора работает с обоими типами, а также поддерживает ECC. Правда, каналов у него всего два вместо привычных для «Зеонов» четырёх, что заметно режет пропускную способность и сказывается на таких задачах, как игры и архивация.

Среди фирменных плат встречаются варианты с DDR4, но все китайские изделия выпускаются с самой дешёвой DDR3L. Это очень кстати в разгар кризиса на рынке памяти, который начался в середине 2026 года и, похоже, заканчиваться не собирается.

Набор интерфейсов у процессора неплох: 24 линии PCIe 3.0, 6 нативных портов SATA, гигабитный LAN и 8 портов USB, из которых два стандарта 3.0, а остальные — 2.0.

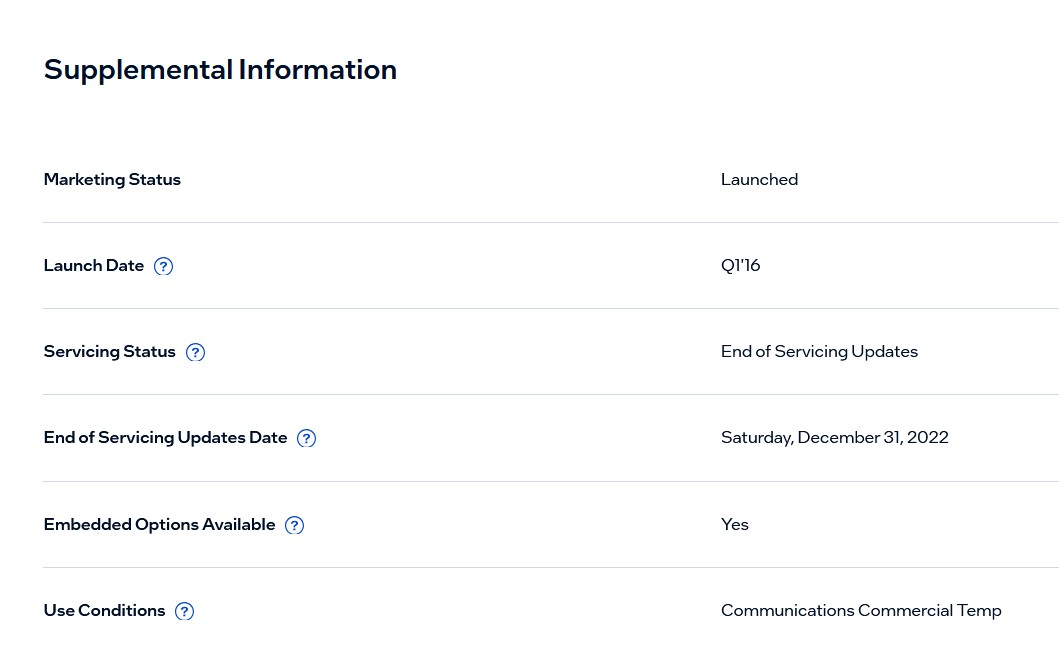

Сейчас процессор помечен как EOL, его поддержку прекратили в декабре 2022 года, но это не мешает пользоваться им и сегодня.

Получается внушительный набор достоинств: достойный процессор на плате с богатыми интерфейсами и дешёвой памятью DDR3L ECC — и всё это китайцы предлагали всего за 6 тысяч рублей. Как тут устоять?

Я не устоял, поэтому вы и читаете этот обзор.

Версии платы

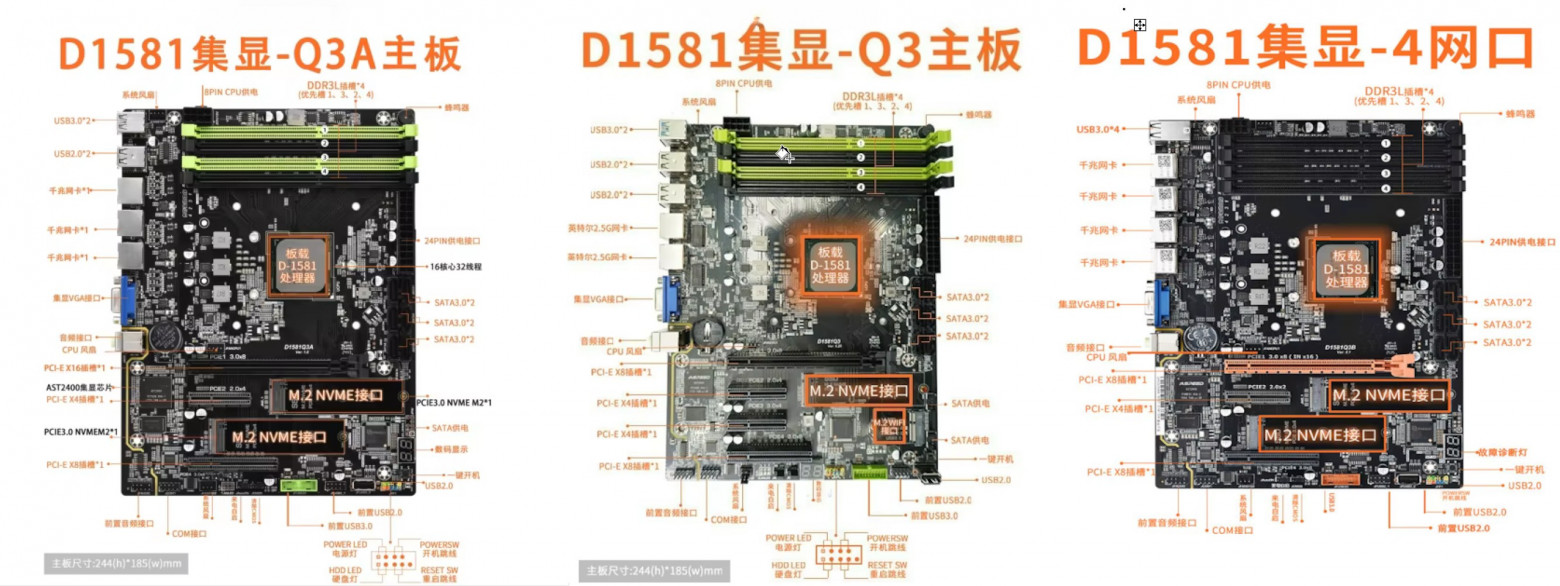

Перед покупкой стоит изучить модификации платы. Их целых четыре, и друг от друга они отличаются весьма существенно:

• D1581-Q3 — два сетевых порта, встроенная графика, 2 порта USB 3 и 4 порта USB 2.0, один порт NVMe и 4 порта PCIe.

• D1581-Q3A — по сравнению с Q3 убрана пара USB 2, добавлен ещё один сетевой порт, а PCIe X4 заменён на M.2 NVMe.

• D15181-Q3B — по сравнению с Q3A установлено целых 4 сетевых порта, а все USB 2 убраны.

Отдельно изредка попадается D15181-R3. Это странный полуфабрикат: судя по плате, он задумывался как «ультимативное» серверное решение с портами SFF, на другом конце которых целый букет SATA-портов для дисков, но в итоге превратился в максимально урезанный вариант. Здесь НЕТ встроенной графики (вместо неё добавили порт M.2 для Wi-Fi-карты). Всего один гигабитный сетевой порт, зато целых 4 USB 2.0 и PS/2 для старых клавиатуры и мыши. На закуску отняли пару портов SATA, так что осталось всего 4.

Впрочем, выбор на деле невелик: сейчас на AliExpress можно приобрести только Q3A и Q3B. Какую брать — решать вам; разница лишь в количестве портов USB и Ethernet, всё остальное идентично.

Я взял версию D1581-Q3A — не потому, что она нужна мне больше других, а потому что только её и удалось купить. Об этом расскажу ниже.

Покупка

Цена платы и её доставка — процесс весьма болезненный, но я набил шишки, чтобы вам не пришлось. Сначала я заказал плату за 6200 рублей, около 7500 с доставкой. Но продавец кормил меня обещаниями, а затем и вовсе отказался отправлять товар и постоянно просил отменить заказ (оформленный через службу 5Post). Отменив его, я сделал новый заказ у другого продавца (8740 рублей с доставкой) через Cainiao, поскольку она была дешевле, — и уже новый продавец принялся просить об отмене. На вопрос «Почему?» он отвечать не отказался и прислал скриншот переписки со службой доставки, которая не соглашается принимать материнскую плату, ссылаясь на экспортные санкции! Отменяю заказ и делаю то, что сделал бы любой здравомыслящий человек: ставлю всё на чёрное оформляю заказ у третьего продавца, но выбираю доставку «Почтой России». И, о чудо, посылку отправили, она дошла, а итоговая цена вышла вполне приемлемой — 8700 рублей. Словом, если решитесь на покупку, выбирайте «Почту»: к товару у неё вопросов нет, и вы сэкономите целых 2 месяца, которые я потратил на выяснение причин несостоявшихся отправок и отмен.

Осмотр

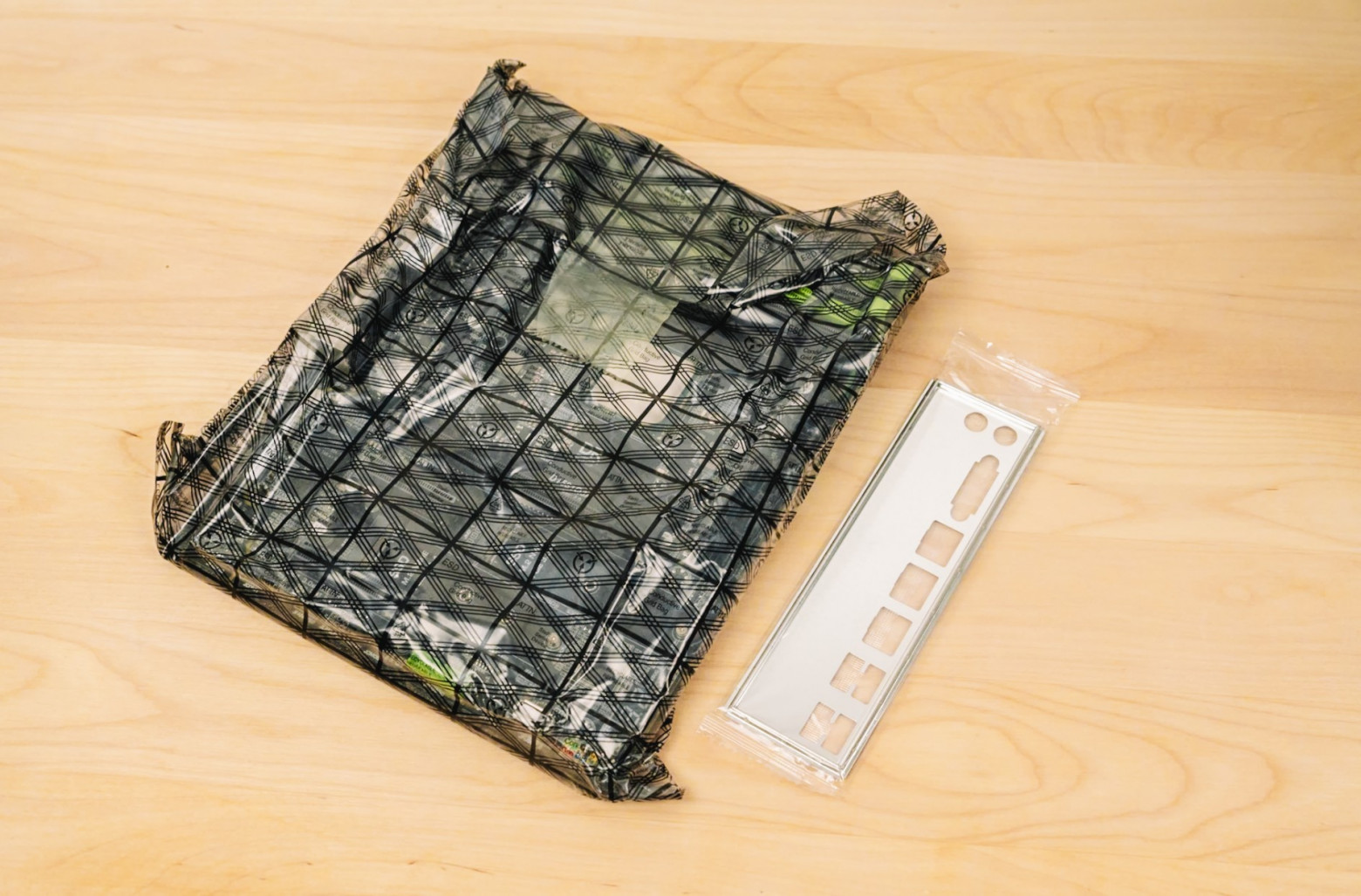

Плата приезжает в простой безымянной картонной коробке. Ни надписей, ни брендинга на ней нет. Внутри всё обёрнуто в пупырчатую плёнку, но если сотрудник сортировки решит встать на коробку, плата со стопроцентной вероятностью будет уничтожена. В комплекте нет ничего лишнего — да и необходимого тоже: внутри только сама плата и заглушка для корпуса, и всё. Я бы не отказался от SATA-кабелей или хотя бы от краткой инструкции с кодами ошибок BIOS.

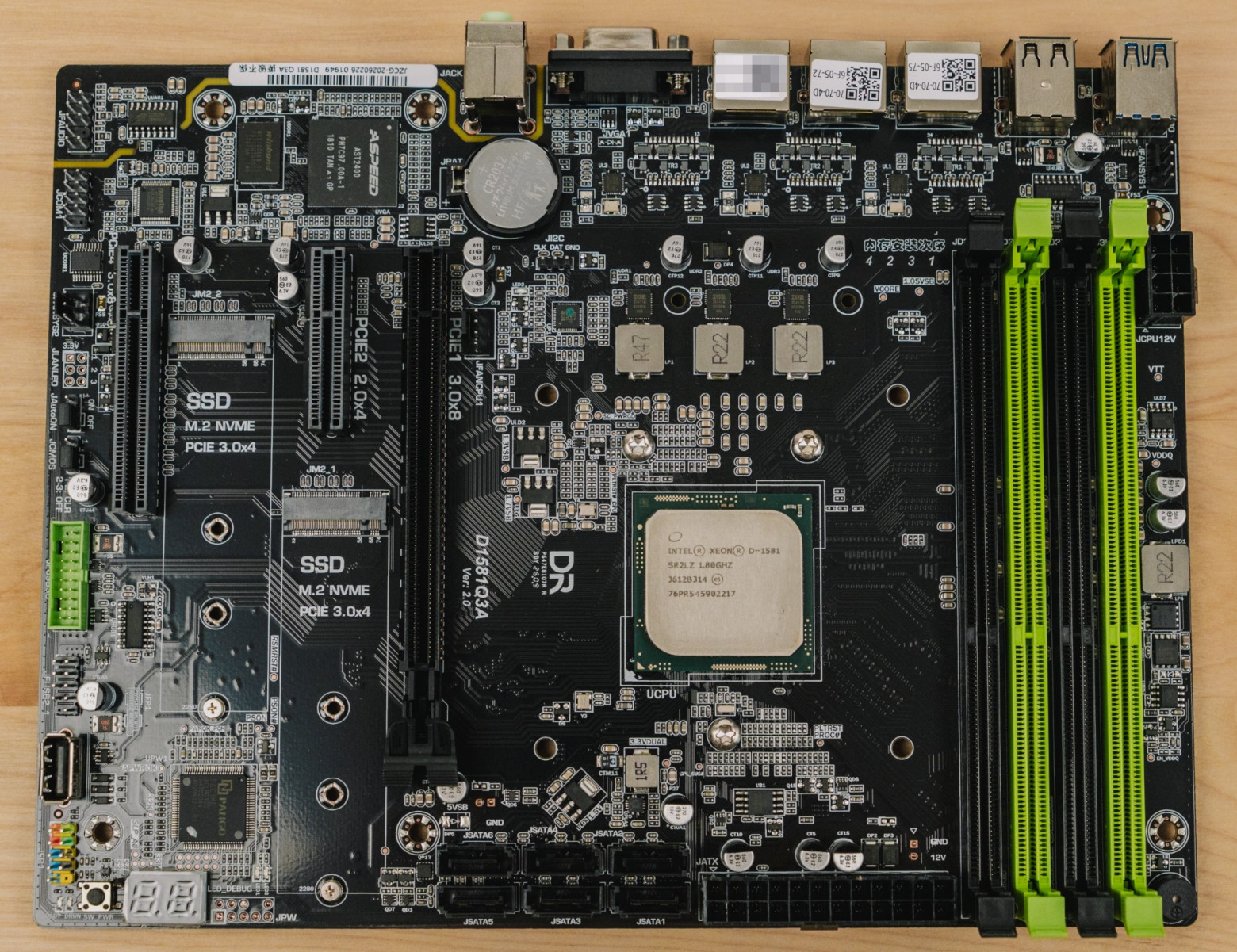

Когда достаёшь плату, в глаза сразу бросается её пустота: ни чипсета, ни богатой подсистемы питания — VRM минималистичен, да и в целом всё выглядит скромно.

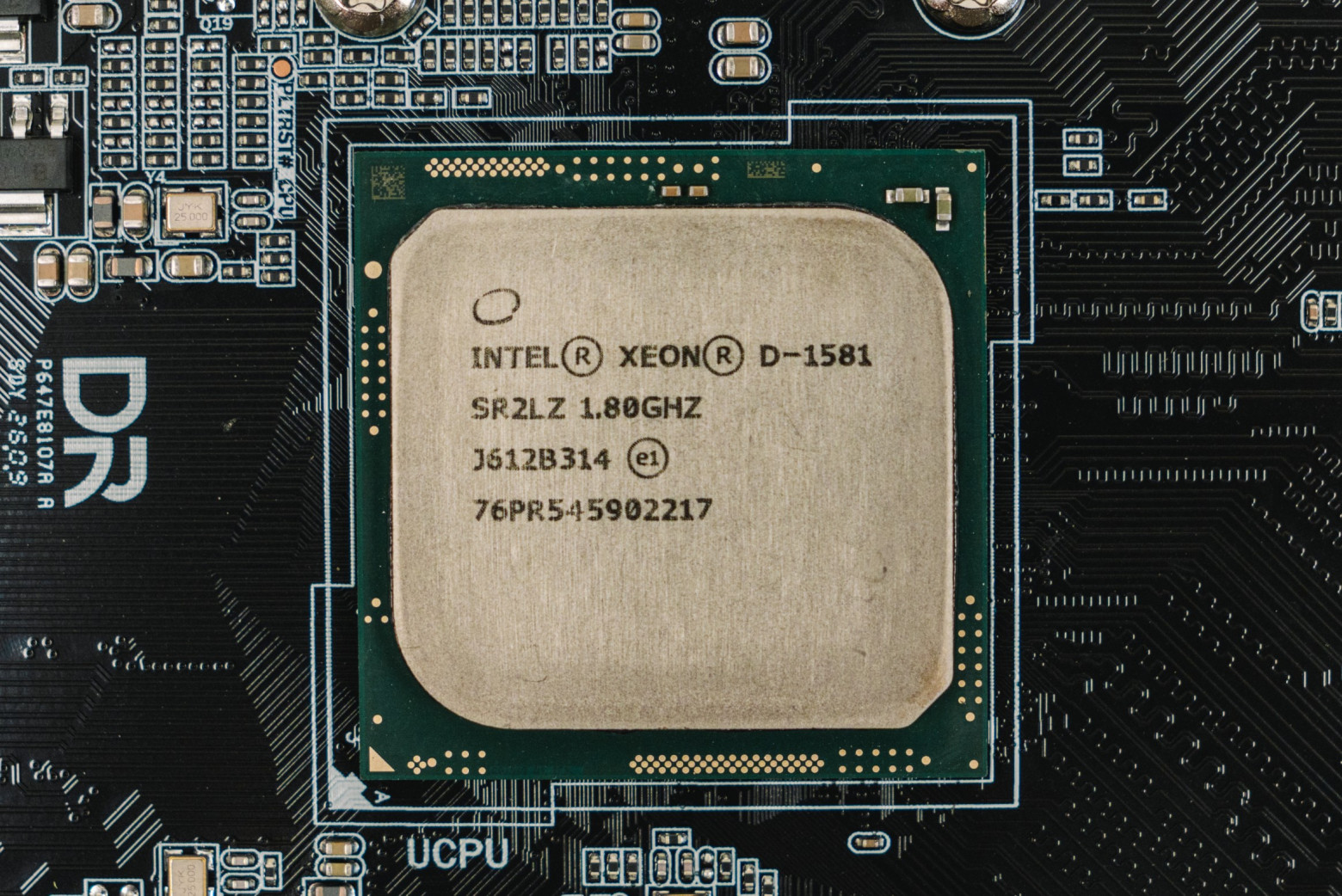

Разумеется, внимание сразу притягивает процессор. Он распаян прямо на плате и выглядит весьма необычно. Все 16 ядер, 32 потока, целый чипсет и даже SATA-контроллер упрятаны в этот небольшой корпус!

Но у компактного корпуса есть и обратная сторона. Процессор заметно ниже своих десктопных собратьев, поэтому подобрать для этой платы кулер непросто. Китайцы обычно решают такую проблему с помощью теплораспределительной крышки, но здесь её почему-то не установили. Подходящий кулер, конечно, найти можно, но это нетривиальная задача.

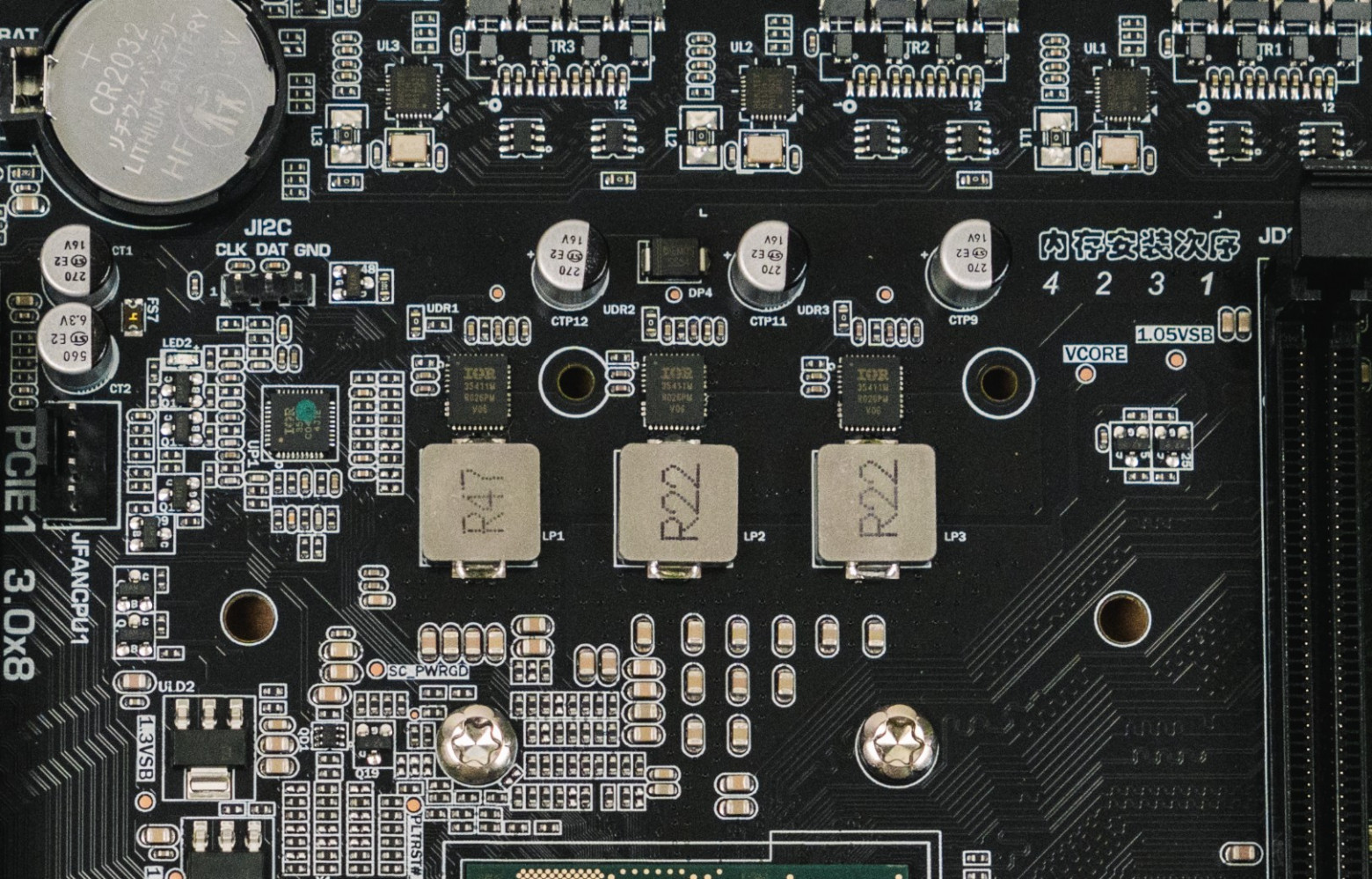

VRM у платы хилый. Процессор, конечно, холодный, и VRM, скорее всего, будет обдуваться кулером типа Top-Flow, но, как всегда, хочется иметь чуть больший запас.

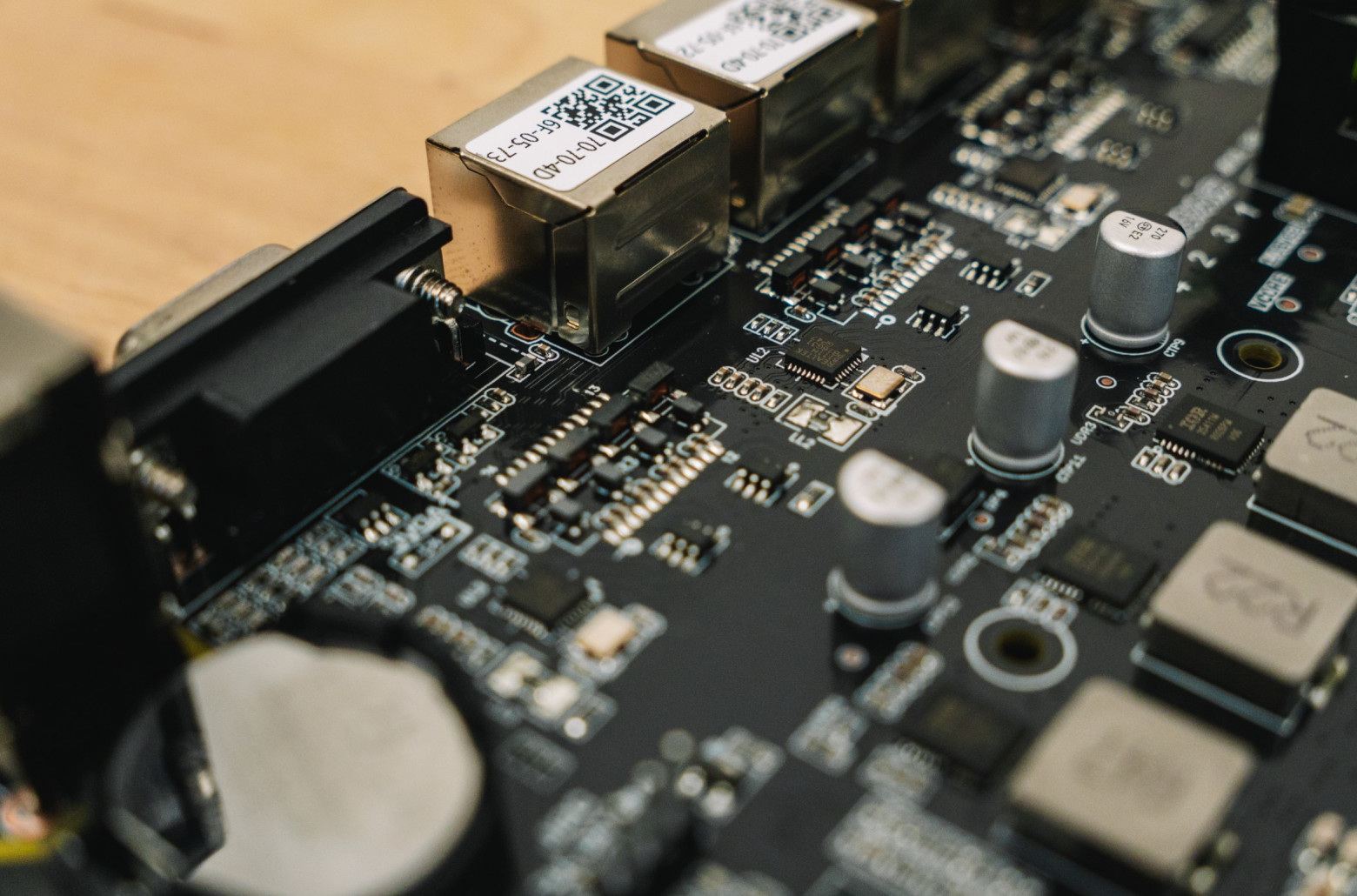

За сеть отвечают гигабитные чипы Realtek RTL8111H, причём у каждого порта свой собственный чип. Почему именно гигабит, я так и не понял: решения на 2,5 и 5 Гбит ненамного дороже, зато были бы заметно полезнее.

У разных ревизий платы разное число портов USB и Ethernet, и можно ненароком сложить 2+2 и решить, что сетевые карты, вероятно, сидят на USB. Но нет: вывод lspci показывает, что все сетевые адаптеры работают на линиях PCIe.

08:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet Controller (rev 15) 09:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet Controller (rev 15) 0c:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8211/8411 PCI Express Gigabit Ethernet Controller (rev 15)

Охлаждения на чипах нет, да оно и не нужно: даже в стресс-тесте они не нагреваются выше 42 ˚С.

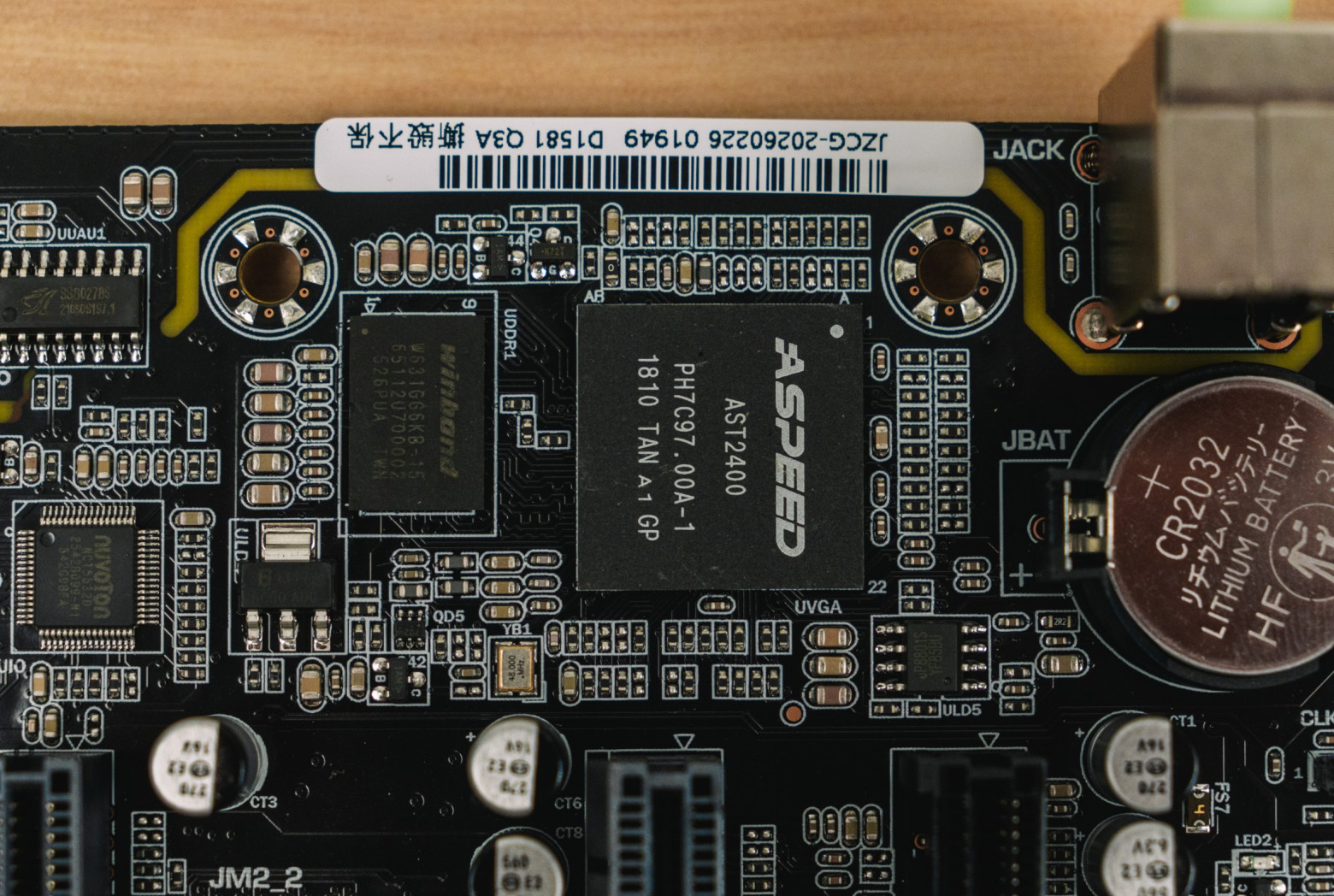

Так как у процессора нет встроенной графики, на плату поставили чип Aspeed AST2400 и немного видеопамяти. Сколько именно — я не проверял, да и вопрос неинтересный: кроме рабочего стола и браузера (и то с большим трудом), эта графика ничего не потянет. Забавно видеть «VRM» этого адаптера в виде крошечного линейного стабилизатора.

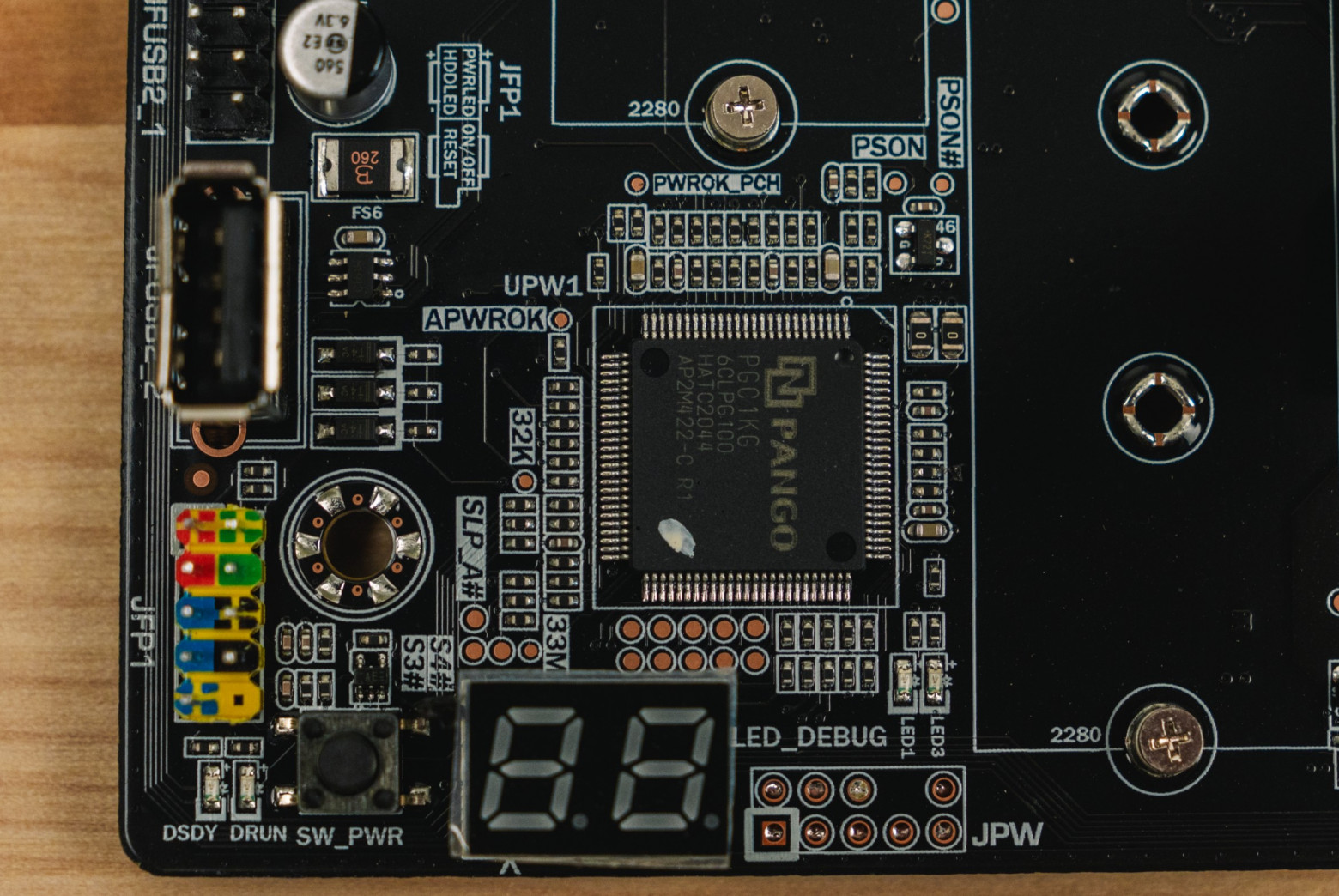

Правый нижний угол платы богат на компоненты. Здесь расположился чип Pango PGC1KG — это FPGA с интерфейсами JTAG/SPI/I²C и множеством GPIO. Он находится рядом с отладочным индикатором, а вокруг него — масса сервисных контактов для управления железом. Предполагаю, что чип работает здесь как POST-карта, благодаря которой мы видим POST-коды, а также управляет запуском ПК, опрашивая кнопки и сигнал PSON блока питания.

Фото на хабре сжаты для быстрой загрузки. Оригиналы кадров из этого обзора лежат в телеграме.

Здесь же расположены кнопка питания, включающая ПК, колодка передней панели, ещё один порт USB для флешки, с которой можно загружать систему, и несколько светодиодов. Их, кстати, на плате великое множество: например, индикатор Drun мигает зелёным, даже когда весь ПК выключен.

В качестве бонуса на плате есть встроенный спикер! Он находится возле оперативной памяти и пищит при запуске.

Меня, честно говоря, удивляет, сколько мелких удобств разместили на плате с такой низкой ценой.

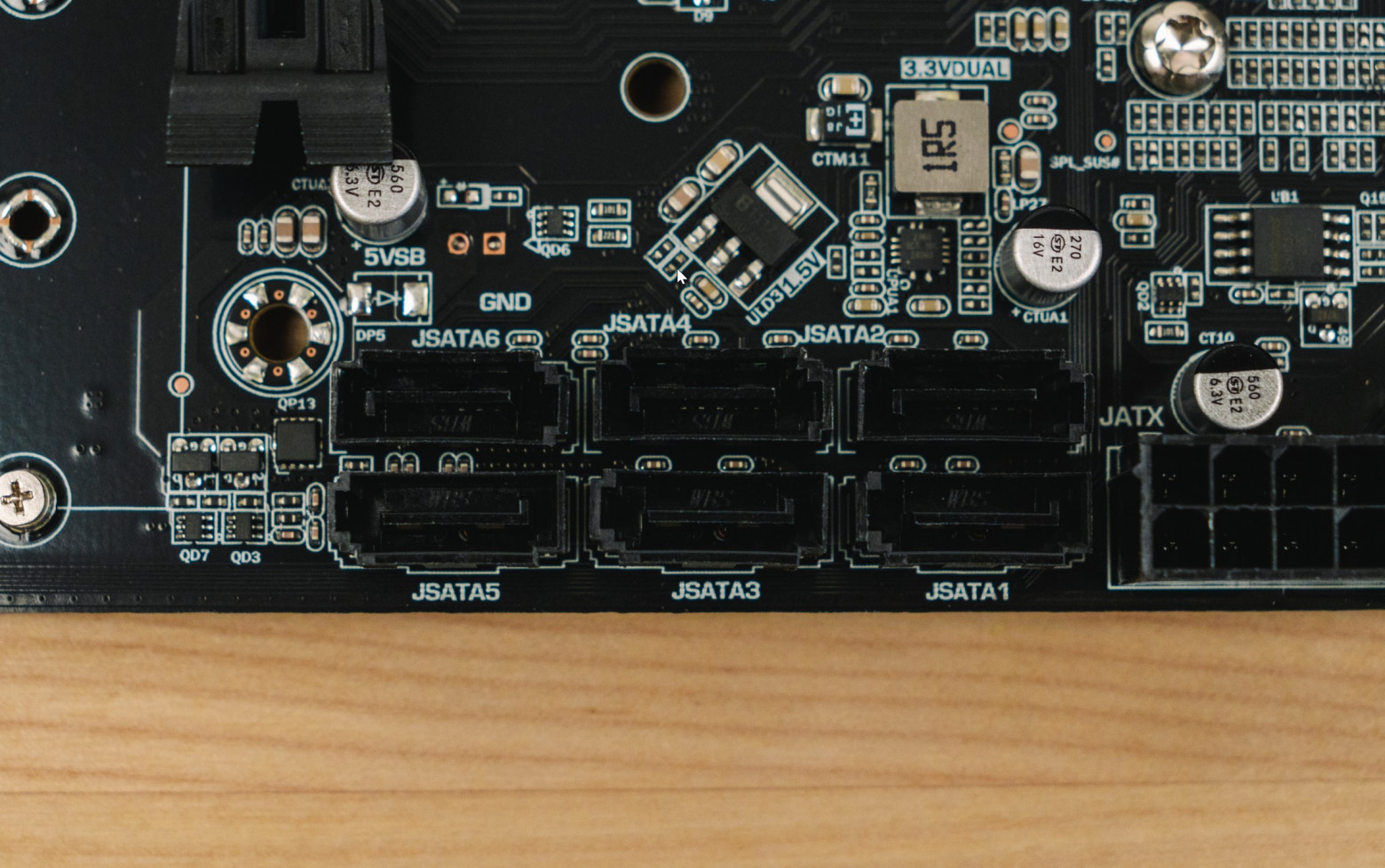

Порты SATA на плате нативные и выходят прямо из процессора. Лично меня это радует: SATA-контроллер Intel максимально стабилен, а раз отдельного контроллера на плате нет, то и греться нечему, и охлаждать его не нужно.

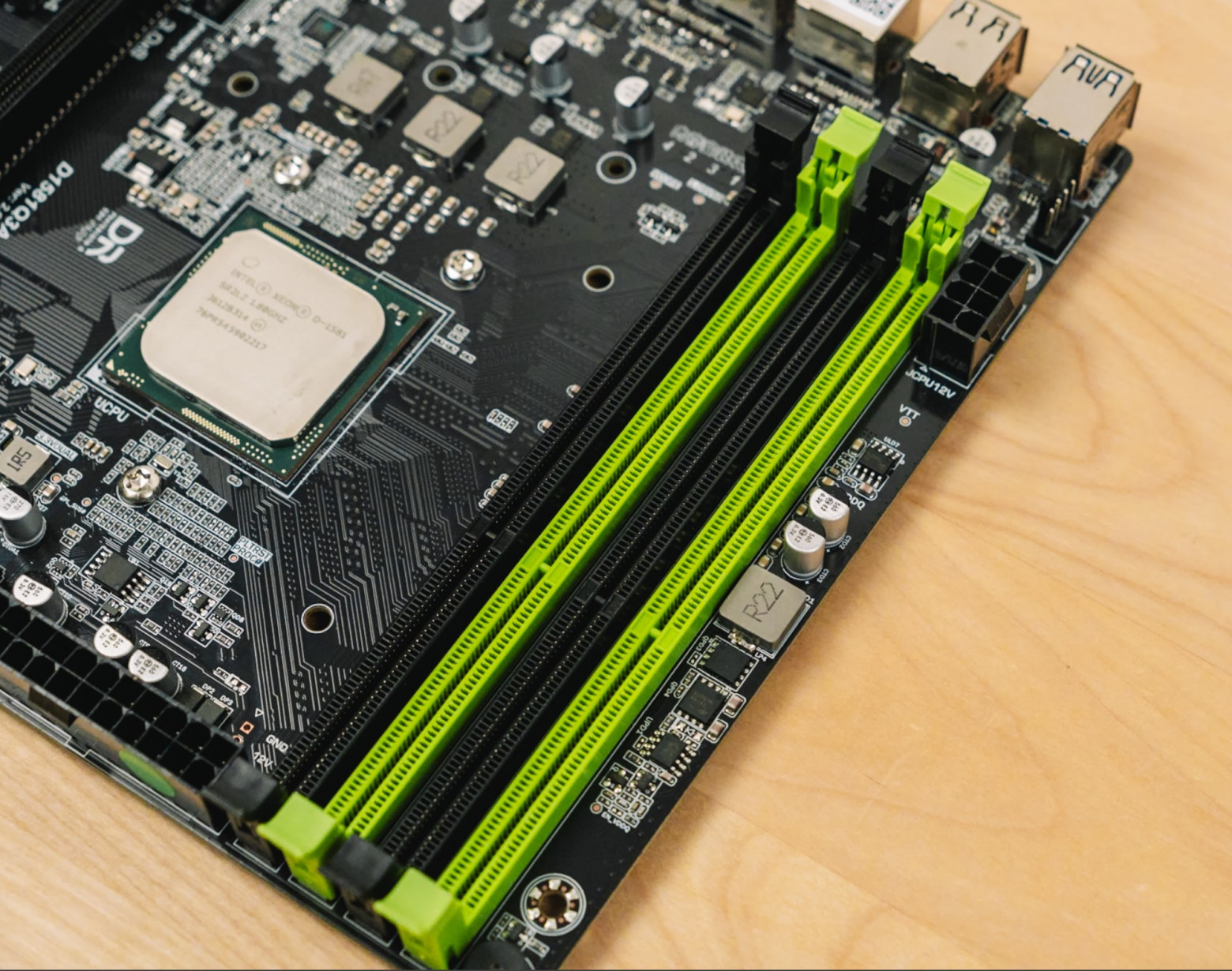

В верхней части платы расположены слоты памяти DDR3L. Они установлены вдоль платы — всё как на взрослых серверных моделях, рассчитанных на пассивный обдув. В самом углу виден спикер, который пищит во время запуска.

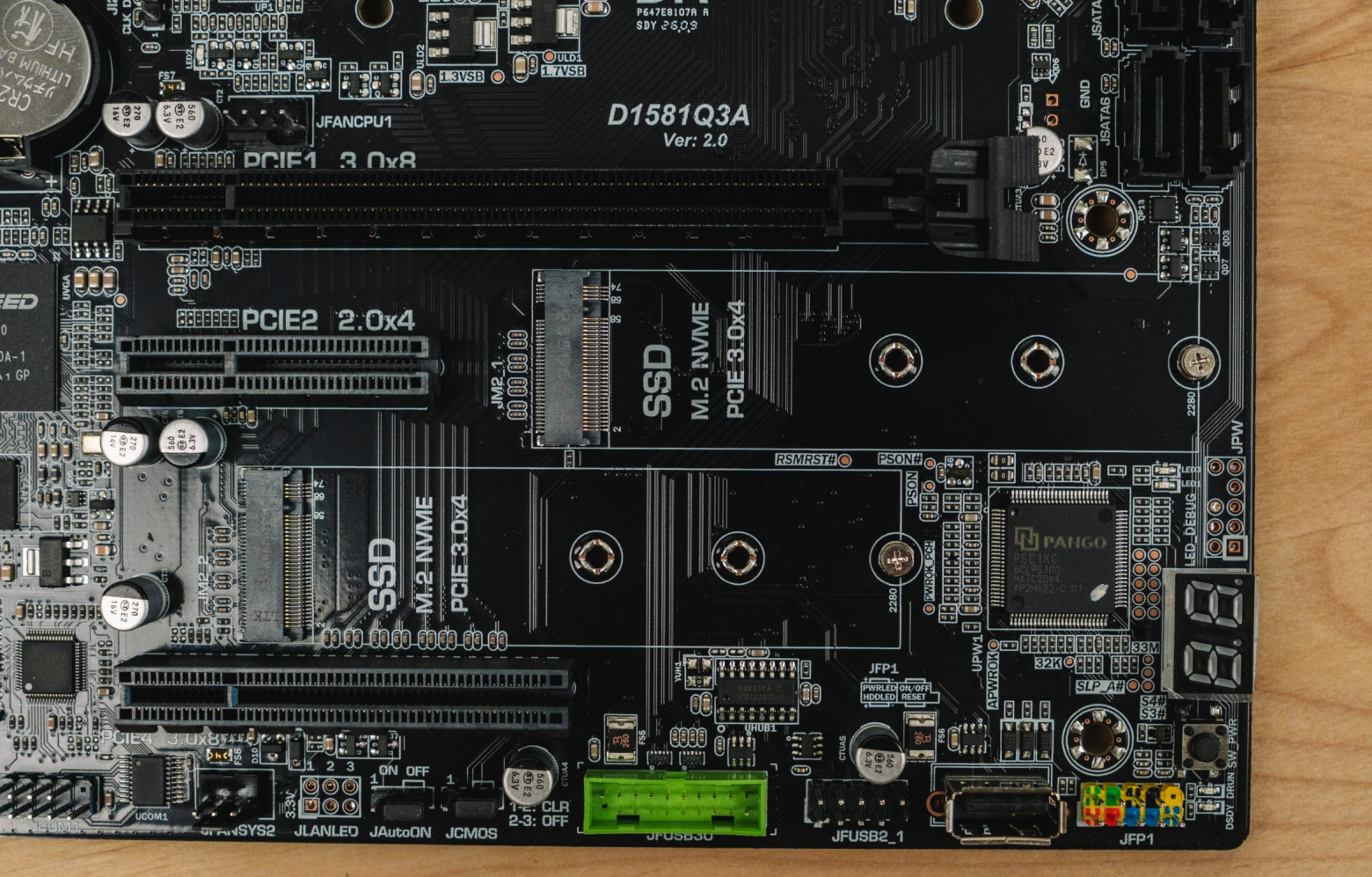

На моей плате модели Q3A есть два порта M.2 версии 3.0 с четырьмя линиями. Забегая вперёд, скажу: нигде не обманули — они действительно такие и работают на заявленных скоростях.

Здесь же видны три разъёма PCIe.

• Верхний выполнен в формате X16, но на деле к нему подведено лишь 8 линий версии 3.0.

• Средний слот имеет 4 линии версии 2.0 и подключён к чипсету, встроенному в процессор.

• Нижний слот выполнен в формате X8 и получил все 8 линий версии 3.0.

Набор интерфейсов можно назвать богатым: без проблем получится установить всё ещё быстрые SSD PCIe 3.0 на полной скорости и пару сетевых карт на 25 Гбит! Даже самый медленный порт 2.0 × 4 без труда обеспечит работой сетевую карту на 10 Гбит.

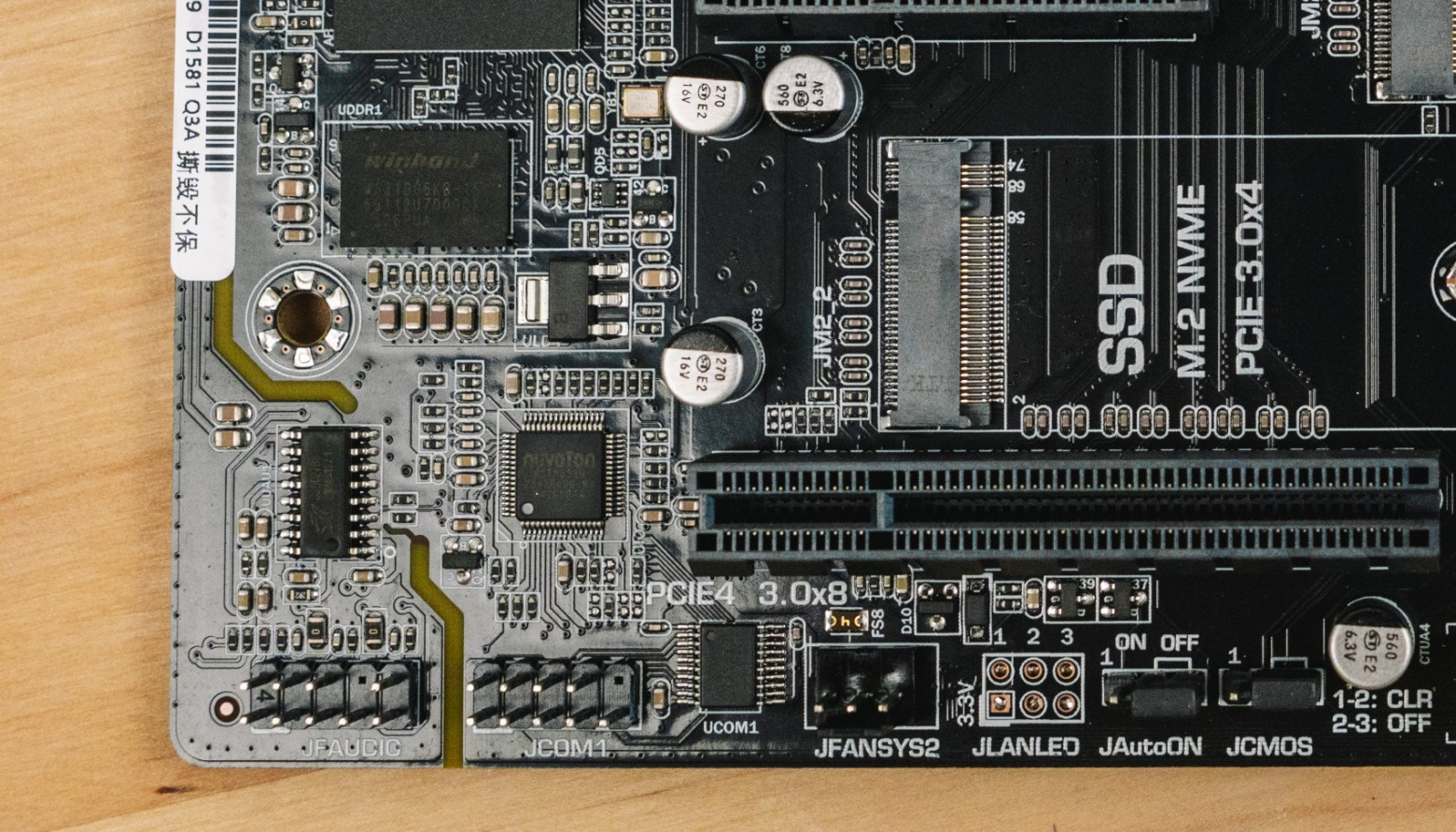

В левом нижнем углу притаился аудиочип Generalplus SS8027B6. Информации о нём немного, но драйверы под «Винду» есть, звук работает, а большего от него ждать не стоит. Рядом — чип Nuvoton, отвечающий за управление вентиляторами (3 штуки: два с PWM и один 3-pin DC), и чип COM-порта с трудночитаемой маркировкой.

Забавно, что снизу платы есть перемычка автозапуска и, конечно же, перемычка сброса BIOS.

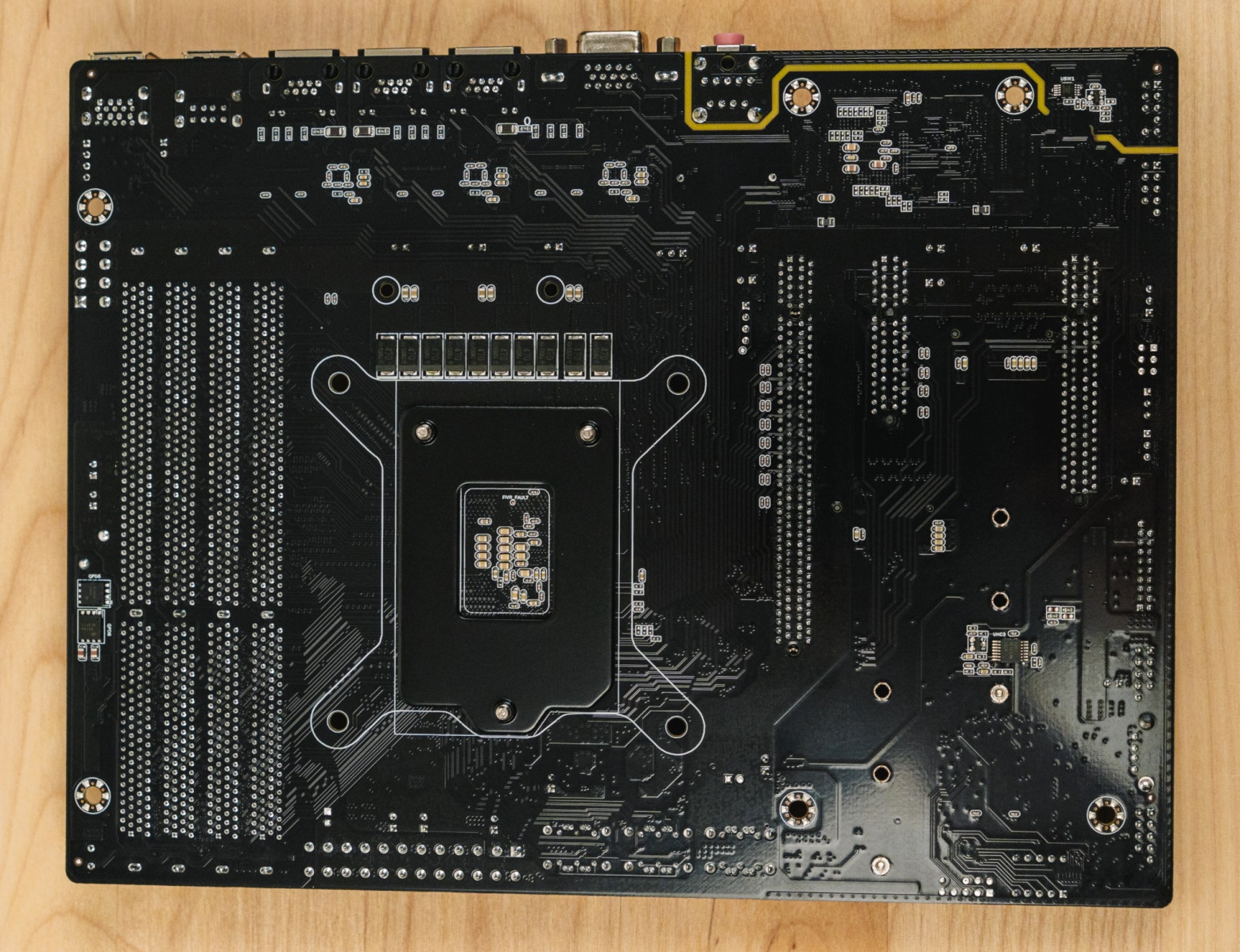

На обратной стороне платы ничего примечательного я не обнаружил: пара чипов, конденсаторы VRM и металлический бэкплейт, защищающий область процессора от прогиба.

Сборка и первый запуск

Честно говоря, от этого процесса голова болела ещё долго…

С первой проблемой я столкнулся при установке кулера. Я по наивности решил, что подойдёт любой низкопрофильный кулер. Казалось бы, решение идеальное: процессор маломощный, а боксовых кулеров Intel на рынке и барахолках пруд пруди, стоят они копейки — почему бы не взять такой? Я даже специально искал версию с медным сердечником, которая стала бы здесь просто идеальным дополнением.

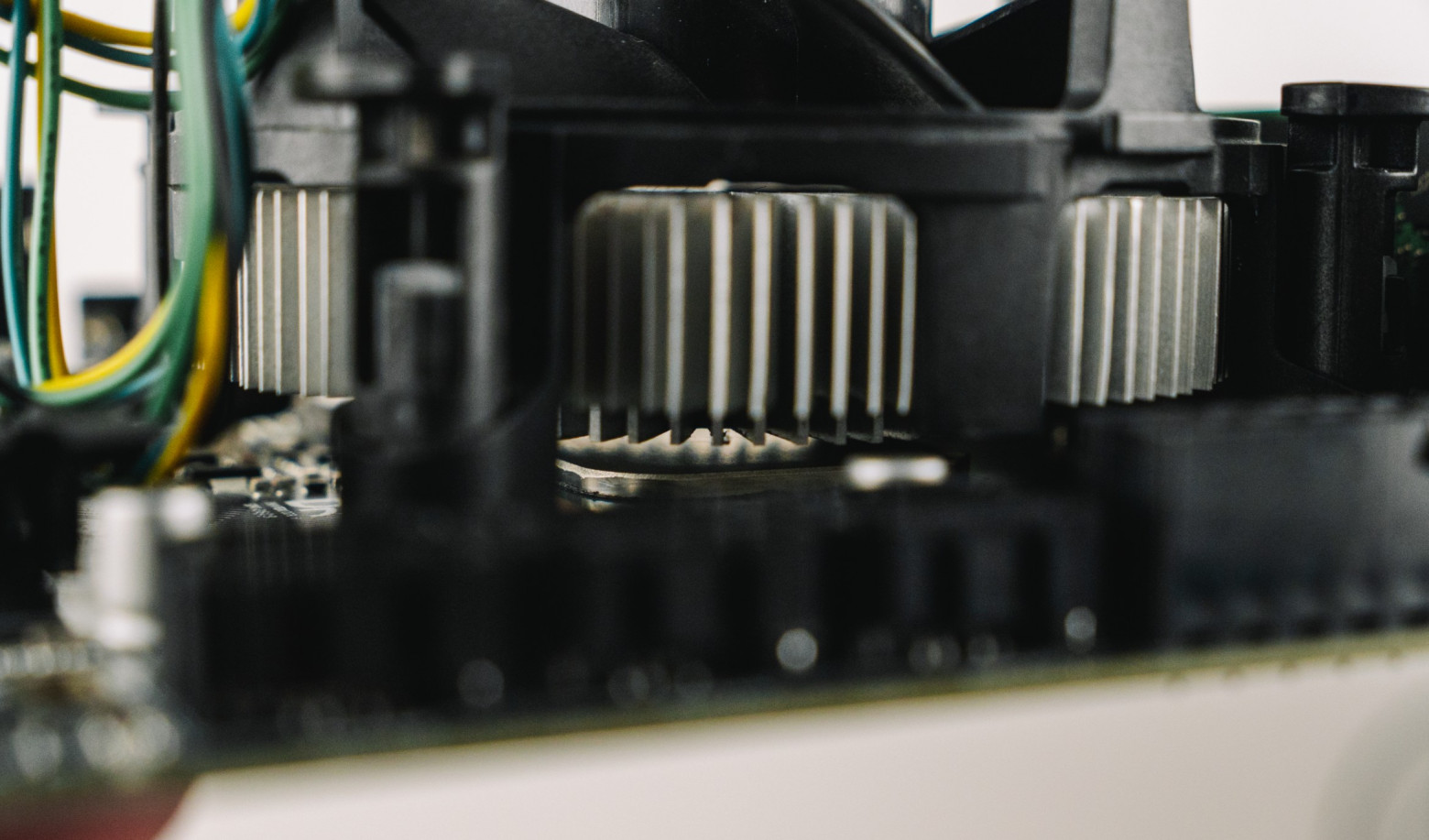

Но беда в том, что при установке кулера с фирменным креплением Intel на защёлках образуется зазор в несколько миллиметров…

Выкрутился я очень просто: достал радиатор, положил его на процессор, а сверху закрепил 80-миллиметровый вентилятор. Для тестов этого хватает, результаты бенчмарков и показания датчиков в норме, но если соберётесь покупать эту материнку, сразу запасайтесь кулером с бэкплейтом и пружинным прижимом. И внимательно следите за тем, что закручиваете в плату: дорожки к памяти и PCIe проходят прямо у отверстий под кулер, без безопасных отступов, которые делают на любых современных платах.
