Тайны древнего моря в современной металлургии: истории успеха

И в железной руде, служащей сырьем для чугуна, и в металлоломе, из которого выплавляют сталь, неизбежно присутствуют технологические примеси: кремний, марганец, фосфор и сера. Если пренебречь их удалением, конечный сплав получится чрезмерно хрупким и склонным к разрушению.

Самопроизвольно эти химические элементы не исчезают, поэтому в процесс необходимо вовлекать флюс (и речь вовсе не о стоматологических проблемах!).

В наших географических широтах наиболее востребованным флюсовым материалом выступает известь.

Здесь задействована изящная химическая механика: карбонат кальция (CaCO₃) в ходе высокотемпературного обжига распадается на негашёную известь (CaO) и углекислый газ (CO₂). В агрегатах десульфурации чугуна оксид кальция вступает в реакцию с серой, трансформируя её в сульфид кальция (CaS). В дальнейшем при контакте с кремнезёмом (SiO₂) формируется силикат кальция (CaSiO₃) — легко отделяемый шлак, который абсорбирует и выводит наружу нежелательные примеси.

Но где добывать этот исходный CaCO₃? Разумеется, в карьерах!

Меня зовут Ирина Якунина, я специализируюсь на IT-направлении в НЛМК и питаю искреннюю страсть к горным разработкам. В индустриальном масштабе карьеров есть своя первобытная, завораживающая эстетика. Кроме того, это фундамент нашего производства: Стойленский ГОК обеспечивает металлургов железной рудой, а известковые карьеры поставляют флюсы, без которых невозможно получить прочную и долговечную сталь.

Чтобы изнутри изучить все этапы технологического процесса, я отправилась на «Стагдок» — ведущее предприятие страны по добыче известняка. Здесь успешно находят баланс между запросами сталелитейного гиганта и бережным отношением к экологии. Генеральный директор Сергей Третьяков провел для меня экскурсию, показав производство глазами человека, искренне преданного своему ремеслу.

Что представляет собой «Стагдок»

«Стагдок» (Студёновская акционерная горнодобывающая компания) базируется в Липецком муниципальном округе. Это предприятие одним из первых вошло в контур Новолипецкого металлургического комбината, положив начало формированию Группы НЛМК. Будучи ветераном отрасли с 98-летней историей, завод сегодня закрывает 17% потребностей всей России в флюсовом известняке. Балансовые запасы сырья оцениваются в 122 миллиона тонн. Ежегодно здесь извлекают 6,5 миллиона тонн горной массы, перерабатывая ее более чем в 4 миллиона тонн качественного фракционированного щебня. Подобные масштабы добычи на отдельном карьере уникальны для страны.

Каждые сутки «Стагдок» отправляет в адрес НЛМК около 150 вагонов основного продукта, предназначенного для обжиговых печей. Отгрузка ведется составами по 50 вагонов с интервалом в 8 часов, причем один такой маршрут перевозит порядка 3,5 тысяч тонн сырья.

Исторически первый известковый карьер располагался непосредственно в черте Липецка — в районе, который до сих пор носит название Карьер. На заре города это соседство никого не стесняло, однако к исходу 70-х годов территория оказалась полностью застроена. Взрывные работы в непосредственной близости от жилой застройки стали невозможны. Потребовалось найти новую площадку, и в 1984 году разработка возобновилась всего в семи километрах от прежней локации.

Липецкий регион в геологическом прошлом был морским дном, поэтому здешние грунты почти целиком состоят из известняка. Фактически это окаменевшие остатки древней биоты, населявшей планету сотни миллионов лет назад. Во время разработки в грунте регулярно обнаруживают отпечатки доисторических раковин и спиралевидные окаменелости.

Известняк и известь: задачи и технологические нюансы

Если описать процесс кратко: горную массу добывают в карьере, доставляют в огнеупорный цех (ОГЦ) НЛМК и обжигают, превращая в негашёную известь.

Процесс протекает в гигантских шахтных печах-цилиндрах при температурах, превышающих 1000°C. Тепловой режим поддерживается под строгим контролем: на него влияют метеоусловия, исходная влажность известняка, качество изоляции и техническое состояние оборудования.

Полученную известь вводят в жидкий металл, чтобы сера, фосфор и прочие сопутствующие элементы связались в шлак и беспрепятственно удалились с поверхности расплава.

Однако далеко не всякий известняк одинаково пригоден для металлургии.

Критериями служат четкое соблюдение фракционного состава, минимальное транспортное плечо (чем ближе карьер к печам, тем дешевле и оперативнее поставки) и жесткий контроль качества, исключающий попадание в печь посторонних включений вроде глины.

Вскрышные работы, взрывы и рекультивация

Производству предшествует детальная геологоразведка с лабораторным анализом проб, на основе которых формируются детальные карты и проекты разработки. Чтобы разрушить монолит максимально эффективно, инженеры анализируют прочностные свойства породы. Например, в толще известняка могут встречаться карстовые пустоты — мягкие зоны, размытые подземными водами.

Удаление верхнего слоя грунта (вскрыша)

На первом этапе с помощью техники аккуратно снимают 50–70-сантиметровый слой чернозема до уровня суглинков. Поскольку плодородная почва представляет большую ценность, ее складируют в специальные бурты, чтобы впоследствии задействовать при финальной рекультивации.

Для точечных и ювелирных операций применяют гидравлические экскаваторы с обратной лопатой и двух-трехкубовыми ковшами — ими удобно зачищать рабочие поверхности. Для тяжелых же задач привлекают карьерные электроэкскаваторы с прямой лопатой и ковшами емкостью до 10 кубометров. Обратная лопата копает «под себя», углубляясь ниже уровня стоянки машины, что идеально для траншей и котлованов. Прямая лопата, наоборот, черпает породу снизу вверх перед собой.

Итог этапа очевиден: вскрышной плащ снят, грунт погружен в мощные БелАЗы и отправлен на хранение для будущей рекультивации отработанных участков.

Буровзрывной этап: разрушение монолита

После вскрытия месторождения перед горняками предстает массивная стена плотного известняка.

В дело вступает гусеничный буровой станок габаритами 9x4x4 метра с высокой мачтой. Буровая штанга при необходимости наращивается: если требуется углубиться на 20 метров, последовательно стыкуются две десятиметровые секции.

Специалисты бурят сетку скважин глубиной 20–25 метров с учетом залегания пластов. В каждую скважину закладывают взрывчатку. Масса зарядов и очередность подрыва рассчитываются ювелирно, чтобы на выходе получить оптимальную фракцию: с минимальным количеством пылевидной мелочи (менее 20 мм) и гигантских глыб диаметром свыше 2,5 метров. Это зона повышенной ответственности: каждый взрывник имеет профильную квалификацию, а Ростехнадзор проводит ежегодную аттестацию персонала.

Еженедельно здесь проводят по два-три взрыва, каждый из которых поставляет порядка ста тысяч тонн разрыхленной горной массы.

Погрузка и логистика до фабрики

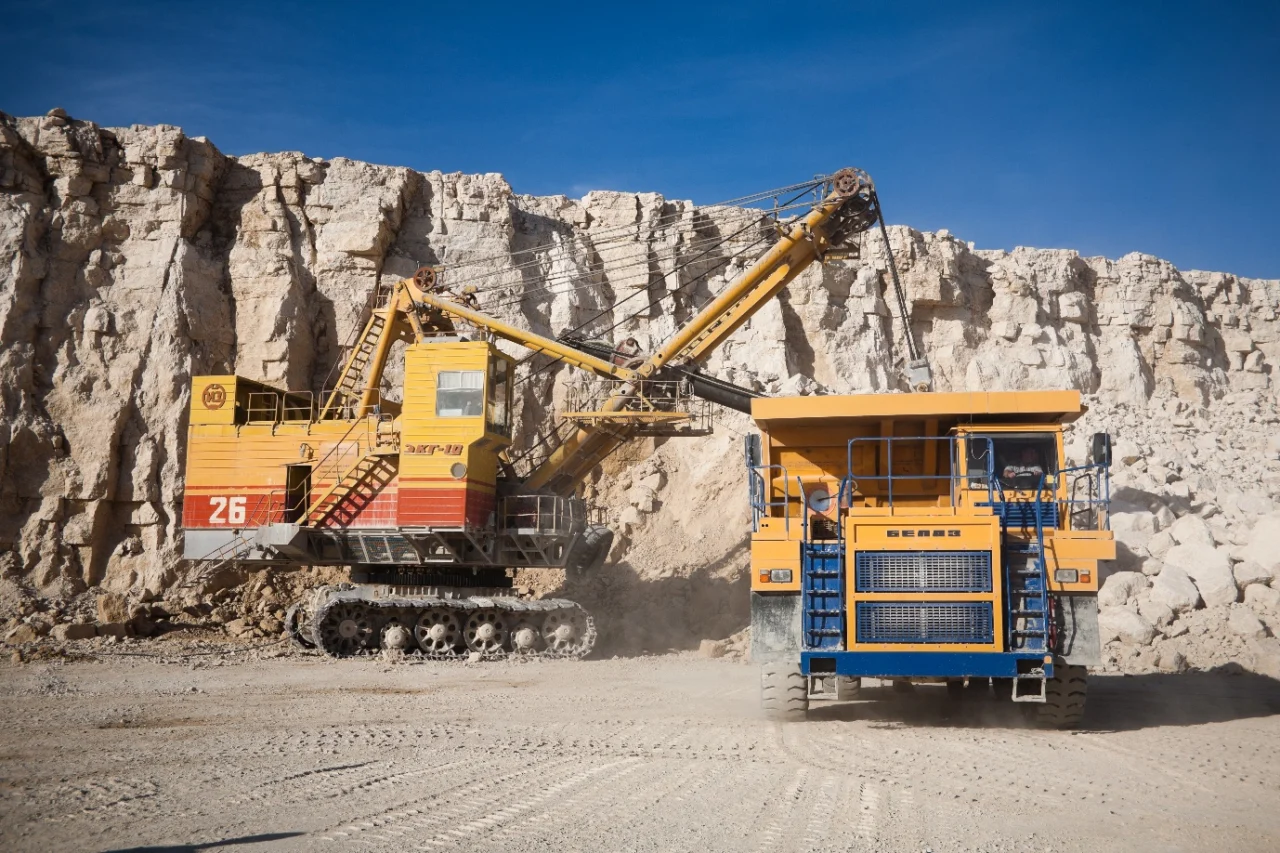

Сразу после подрыва начинается выемка породы. В забой выдвигаются экскаваторы: один взмах ковша захватывает до двадцати тонн камня. Техника загружает 55-тонные самосвалы БелАЗ.

Пройти предстоит короткий путь — всего полтора километра до дробильно-сортировочного комплекса, где исходная масса превращается в готовую продукцию.

Процесс идет циклично и без паузы: рейс, разгрузка в приемный бункер и возврат за новой порцией.

Дробление и сортировка сырья

Из приемного бункера пластинчатый питатель направляет горную массу на щековую дробилку.

Если на входе попадаются глыбы размером более двух метров, то на выходе куски не превышают 350 мм. Далее следует стадия вторичного измельчения на современной шнеко-зубчатой дробилке, доводящей параметры сырья до требуемых стандартов.

Затем материал поступает на сортировку.

Камень просеивают через грохоты — массивные вибрационные сита, разделяющие поток на фракции. Мелкий отсев (до 10 мм) реализуется строителям и аграриям либо идет в отвал. Фракции от 5 до 20 мм находят применение в строительной индустрии. Основной же интерес для металлургов представляют категории 20–60 мм и 50–100 мм, которые отправляются на НЛМК.

Перед отгрузкой предусмотрен контрольный грохот, отсеивающий остаточную пыль (доля мелких частиц на выходе не превышает 2%). Готовый щебень аккумулируется на складах и перегружается в вагоны. Для этого задействованы промежуточные бункеры, под которыми проходят железнодорожные пути с интегрированными весами: вагон останавливается на платформе, и сверху в него засыпается точно отмеренная масса продукта.

Транспортная логистика

Сформированный состав включает 50 вагонов. В сутки отправляется три таких поезда — те самые 150 вагонов ежедневно. Помимо поставок для НЛМК, еще 20–30 вагонов (главным образом с мелкими фракциями) отгружаются сторонним клиентам.

Предприятие располагает собственной разветвленной железнодорожной сетью протяженностью около сорока километров. Передача составов с путей «Стагдока» на сеть РЖД осуществляется через три собственные станции, после чего эстафету принимают локомотивы комбината. Расстояние до НЛМК минимально — всего 15 километров. Для сравнения: альтернативные месторождения удалены на 50 км, откуда сырье пришлось бы везти автотранспортом.

Вся логистическая цепочка отработана настолько четко, что с момента взрыва в забое до загрузки известняка в обжиговую печь проходит ровно 16 часов. Это рекордный цикл для горнорудной отрасли.

Экологическая реабилитация земель (рекультивация)

В отличие от железорудных карьеров, уходящих на большой глубине в вертикальные воронки, разработка известняка ведется горизонтальными пластами, что значительно упрощает восстановление территории.

Стандартный регламент рекультивации включает следующие шаги:

• Вскрышной грунт возвращается в выработанное пространство.

• Поверх него равномерно распределяется плодородный чернозем, бережно сохраненный в буртах на начальной стадии.

• Почва вспахивается и засевается сидератами — растениями, которые естественным образом разрыхляют землю, насыщают ее питательными веществами и подавляют сорняки.

• Привлекаются инспекторы Россельхознадзора для отбора проб грунта.

• После подтверждения стандартов качества земля реинтегрируется в сельскохозяйственный оборот.

В среднем этот цикл занимает порядка пяти лет.

В дальнейшем возможны различные сценарии благоустройства: создание террасных ландшафтов, искусственных водоемов, рекреационных зон или даже виноградников в зависимости от дизайн-проекта. Ключевой приоритет — вернуть природопользование в норму.

Добыча известняка — это сложнейший комплекс масштабных процессов: от точных взрывов и работы тяжелой техники до многоступенчатого дробления, строгого железнодорожного учета и обязательной заботы об экологии. Но главное заключается в том, что без этого карьера металлургический комбинат лишился бы фундаментального элемента — качественного флюса, обеспечивающего выпуск высококлассной стали.
