Статья: Материнская плата Gigabyte Z370 AORUS Gaming 3: младшая в серии AORUS

В ноябре прошлого года мы протестировали материнскую плату Gigabyte Z370 AORUS Gaming 7 на наборе системной логики Intel Z370. Если вы помните, то она оказалась всем хороша, за исключением цены, сопоставимой с ценами на платы с куда более дорогими чипсетами и для процессоров совершенно иного уровня производительности. Для экономных геймеров и оверклокеров у Gigabyte есть платы попроще, одна из которых и стала объектом изучения и тестирования в сегодняшней статье. Речь пойдёт о версии платы Gigabyte Z370 AORUS Gaming 3.

#Технические характеристики и стоимость

Gigabyte Z370 AORUS Gaming 3
Поддерживаемые процессоры Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron
в исполнении LGA1151-v2 восьмого поколения микроархитектуры Core
Чипсет Intel Z370
Подсистема памяти 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотой 4000(O.C.)/3866(O.C.)/3800(O.C.)/3733(O.C.)/3666(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)
3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 МГц;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс Интегрированное графическое ядро процессора позволяет использовать порт HDMI версии 1.4;
поддерживаются разрешения до 4096 × 2160 пикселей
Разъёмы для плат расширения 1 слот PCI Express x16 3.0, режим работы x16;
1 слот PCI Express x16 2.0, режим работы x4;
4 слота PCI Express x1, Gen 3
Масштабируемость видеоподсистемы AMD 2-way CrossFireX Technology
Интерфейсы накопителей Чипсет Intel Z370 Express:
 – 6 × SATA 3, пропускная способность до 6 Гбит/с;
 – поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug;
 – 2 × M.2, пропускная способность каждого до 32 Гбит/с (M.2P поддерживает SATA- и PCI Express-накопители длиной от 42 до 110 мм, M.2Q поддерживает только PCI Express-накопители длиной от 42 до 80 мм);
 – поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
Гигабитный сетевой контроллер Killer E2500 (10/100/1000 Мбит/с)
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220;
звуковые конденсаторы Fine Gold и WIMA FKP2;
умный усилитель для наушников с автоматическим определением сопротивления;
изолированная от PCB звуковая карта
Интерфейс USB Чипсет Intel Z370 Express:
 – 6 портов USB 3.1 Gen1 (4 – на задней панели, 2 – подключаются к разъёму на текстолите);
 – 6 портов USB 2.0/1.1 (2 – на задней панели, 4 – подключаются к разъёмам на текстолите);
 – порт USB 3.1 Gen1 Type-C на текстолите.
Контроллер ASMedia ASM3142:
 – 2 порта USB 3.1 Gen2 (оба на задней панели платы, Type-C и Type-A)
Разъёмы и кнопки на задней панели 2 порта USB 3.1 Gen1 и комбинированный PS/2-порт;
кнопка O.C.;
порт HDMI;
2 порта USB 3.1 Gen2 Type-C и Type-A;
2 порта USB 3.1 Gen1;
2 порта USB 2.0/1.1 и сетевая LAN-розетка RJ-45;
6 3,5-мм аудиоразъёмов
Внутренние разъёмы на системной плате 24-контактный разъём питания ATX;
8-контактный разъём питания ATX 12 В;
6 SATA 3;
2 M.2;
4-pin разъём для вентилятора CPU с поддержкой PWM;
4-pin разъём для помпы СЖО;
3 4-pin разъёма для корпусных вентиляторов с поддержкой PWM;
2 4-pin RGB LED разъёма;
2 перемычки для мощности RGB LED-разъёмов;
группа разъёмов для передней панели;
разъём аудио для передней панели;
разъём S/PDIF Out;
2 разъёма USB 2.0/1.1 для подключения 4 портов;
разъём USB 3.1 Gen1 для подключения 2 портов;
разъём USB 3.1 Gen1 для подключения 1 порта Type-C;
коннектор Thunderbolt;
разъём TPM (Trusted Platform Module);
кнопка OC;
индикатор OC LED;
перемычка Clear CMOS
BIOS 2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
поддержка технологии DualBIOS;
совместимость с ACPI 5.0;
поддержка PnP 1.0a;
поддержка SM BIOS 2.7;
поддержка DMI 2.7;
поддержка WfM 2.0
Контроллер I/O iTE IT8686E
Фирменные функции, технологии и особенности APP Center:
 – 3D OSD;
 – @BIOS;
 – AutoGreen;
 – BIOS Setup;
 – Color Temperature;
 – Cloud Station;
 – EasyTune;
 – Easy RAID;
 – Fast Boot;
 – Game Boost;
 – ON/OFF Charge;
 – Platform Power Management;
 – RGB Fusion;
 – Smart Backup;
 – Smart Keyboard;
 – Smart TimeLock;
 – Smart HUD;
 – System Information Viewer;
 – USB Blocker;
 – V-Tuner;
Q-Flash;
Xpress Install
Форм-фактор, габариты (мм) ATX, 305 × 244
Гарантия производителя, лет 3
Минимальная розничная стоимость, руб.
10 500

#Упаковка и комплектация

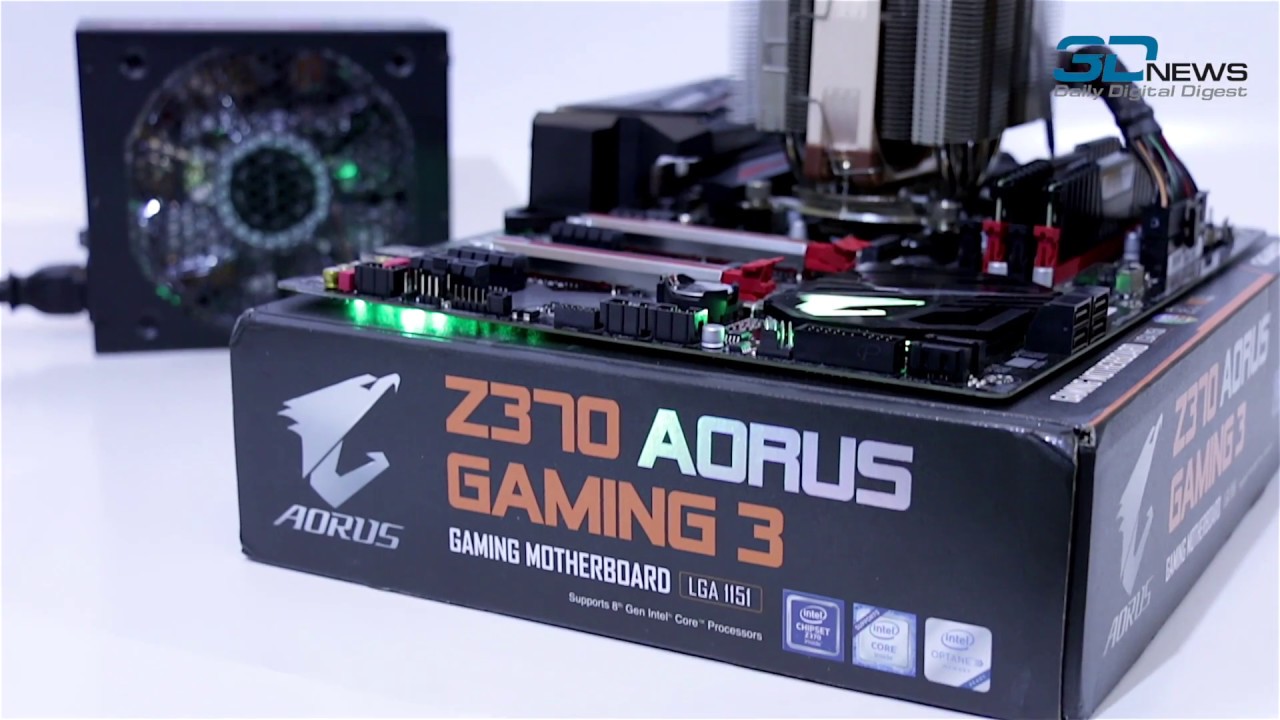

С ходу отличить коробку Gigabyte Z370 AORUS Gaming 3 от упаковки седьмой модели платы можно лишь по вот этой самой цифре и некоторым деталям в описании на обратной стороне. В остальном они одинаковые.



Традиционная наклейка со штрихкодами содержит информацию о характеристиках платы и серийные номера.

Комплект поставки Gigabyte Z370 AORUS Gaming 3 довольно аскетичен. Вместе с платой в коробке можно найти только две пары SATA-кабелей с защёлками, колодку G-Connector, заглушку на заднюю панель, инструкцию по эксплуатации, DVD с драйверами и утилитами, а также наклейку в форме щита с логотипом серии AORUS.

Плата производится на Тайване, на неё предоставляется трёхлетняя гарантия. В российских магазинах Gigabyte Z370 AORUS Gaming 3 можно купить за сумму чуть более 10 тысяч рублей, что делает данную модель одной из самых доступных плат на Intel Z370.

#Дизайн и особенности

Gigabyte Z370 AORUS Gaming 3 выглядит внешне простой и одновременно нескучной платой. Этого удалось добиться за счёт алых слотов оперативной памяти и PCI-Express, таких же вставок на радиаторах VRM и кожухе, а также логотипа серии на радиаторе чипсета.



При этом на обратной стороне текстолита отметить что-либо интересное совершенно невозможно, что, впрочем, логично. Добавим, что размеры платы составляют 305 × 244 мм и что относится она к форм-фактору ATX.

Расположение основных элементов платы приведено на следующей схеме.

Более точно и подробно оно расписано на схеме из инструкции по эксплуатации.

На заднюю панель Gigabyte Z370 AORUS Gaming 3 выведены только комбинированный PS/2-порт, восемь портов USB, HDMI-выход, кнопка автоматического разгона, сетевая розетка RJ-45 и шесть аудиовыходов.

Как видите, свободного места на панели ещё полно. Также отметим отсутствие позолоты в аудиоразъёмах.

Бюджетный класс Gigabyte Z370 AORUS Gaming 3 подчёркивает и крепление радиаторов VRM обычными пластиковыми гвоздиками, что очень неудобно при снятии этих самых радиаторов. Хорошо, что радиатор чипсета и пластиковый кожух видеовыходов крепятся к текстолиту винтами, а то бы пришлось помучиться вдвое больше.

Стандартный процессорный разъём конструктивного исполнения LGA1151-v2 здесь не имеет каких-то оптимизаций или особенностей.

С поддержкой платой процессоров на данный момент всё просто: всё, что можно установить в это гнездо, работать в нём будет, причём даже с самой ранней версией BIOS, F2.

Система питания процессора семифазная, с использованием сборок DrMOS.

За управление питанием процессора отвечает контроллер Intersil 95866.

Внешнего тактового генератора частоты BCLK на плате Gigabyte Z370 AORUS Gaming 3 нет, но для K-процессоров он и не нужен, а обычные по шине всё равно разгоняются плохо.

Двух стандартных разъёмов питания с 24 и 8 контактами оказалось достаточно для уровня энергопотребления устанавливаемых в Gigabyte Z370 AORUS Gaming 3 компонентов, поэтому никаких дополнительных колодок питания здесь нет.



Кристалл чипсета Intel Z370 контактирует с радиатором через термопрокладку, поэтому отчищать его от термоклея или термопасты не требуется.

В отличие от флагманской Gigabyte Z370 AORUS Gaming 7, на Z370 AORUS Gaming 3 слоты DIMM оперативной памяти не имеют металлизированной оболочки Ultra Durable Memory Armor, что, в принципе, логично, если принять во внимание ценовой класс «тройки». Модули надо в первую очередь ставить в красные слоты, а максимальный объём памяти может достигать 64 Гбайт.

В двухфазной цепи питания памяти используются те же компоненты, что и в обвязке процессора. Рядом на текстолите можно увидеть символы XMP (Extreme Memory Profile), подсвечиваемые, когда профиль памяти активирован.

Плата поддерживает DDR4-модули с частотой от 2133 до 4000 МГц, а перечень сертифицированных для данной модели платы комплектов памяти можно скачать с официального сайта. Впрочем, если вашего комплекта в этом перечне не окажется, это вовсе не значит, что плата работать с ним не сможет.

Gigabyte Z370 AORUS Gaming 3 оснащена шестью слотами PCI-Express, из которых два выполнены в конструктивном исполнении x16 и имеют металлический корпус, усиливающий их на излом в 1,7 раза и в 3,2 раза на выдёргивание. Что интересно, из этих слотов лишь один является полноценным 3.0 x16 и может работать с видеокартами на максимальной пропускной способности 15,8 Гбайт/с. Максимальный режим для второго слота – x4, а это значит, что у нас автоматически отпадает возможность создания 2-way SLI из двух видеокарт NVIDIA, да и 2-way CrossFireX на такой плате мы бы создавать не советовали, хотя номинально эта технология AMD поддерживается.

За коммутацию линий PCI-Express отвечают две микросхемы NXP L040838.

Оставшиеся 4 слота PCI Express могут работать только в режиме x1 — они предназначены для карт расширения.

На плате есть один видеовыход HDMI версии 1.4, работу которого обеспечивает микросхема PTN3360DBS производства NXP Semiconductors.

Присутствуют и шесть портов SATA III с пропускной способностью до 6 Гбит/с, но расположены они довольно нестандартно. Четыре собраны в пакете в привычной для них зоне текстолита и сориентированы горизонтально, а два вынесены ближе к группе разъёмов передней панели и сориентированы вертикально.

Вполне справедливые сомнения возникают по поводу удобства вертикальных портов SATA, но, с другой стороны, больше четырёх накопителей в системах данного класса редко когда используется, так что можно обойтись и без этих вертикальных портов. Добавим, что они поддерживают создание массивов RAID уровней 0, 1, 5 и 10, а также различные технологии Intel.

Gigabyte Z370 AORUS Gaming 3 оснащена двумя портами M.2 с пропускной способностью до 32 Гбит/с для SSD-модулей, работающих по протоколу NVMe. Верхний порт поддерживает SATA- и PCI Express-накопители длиной от 42 до 110 мм, а нижний – только PCI Express-накопители длиной от 42 до 80 мм.

Ограничения по одновременному использованию подключённых к плате накопителей приведены в таблице.

Несмотря на бюджетный класс Gigabyte Z370 AORUS Gaming 3, недостатка в USB-портах у неё нет. Общее их количество равно 15, из них 8 выведены на заднюю панель, а 7 – размещены непосредственно на текстолите. В числе последних и порт USB 3.1 Gen1 Type-C для передней панели корпуса системного блока.

Высокоскоростные порты USB 3.1 Gen2 (Type-C и Type-A) реализованы контроллером ASM3142 производства ASMedia.

Проводная сеть на плате базируется на гигабитном контроллере Killer E2500.

Сетевой разъём RJ-45 имеет аппаратную защиту от электрических и статических разрядов, а программную оптимизацию трафика поможет провести приложение Killer Control Center.

Звук на Gigabyte Z370 AORUS Gaming 3 значительно проще, чем на седьмой версии, пусть в его основе и лежит 7.1-канальный HD-аудиокодек Realtek ALC1220, экранированный металлическим колпачком. Вместо хорошо зарекомендовавших себя аудиофильских конденсаторов Nichicon и WMA японского производства здесь применены малораспространённые конденсаторы Fine Gold и WIMA FKP2, а роль операционного играет неопознанный усилитель для наушников «с автоматическим определением сопротивления» (разве они не все с автоматическим определением?).

Есть здесь и частичная изоляция аудиозоны на плате парой токонепроводящих полосок.

Функции Super I/O на Gigabyte Z370 AORUS Gaming 3 выполняет контроллер iTE IT8686E.

Плата может одновременно управлять пятью вентиляторами/помпами СЖО с поддержкой ШИМ и отслеживать температуры по шести встроенным датчикам.

Разъёмов повышенной мощности здесь нет, как нет и возможности подключения внешних термодатчиков.

Ещё один контроллер производства iTE с маркировкой 8295FN-56А отвечает за работу подсветки RGB Fusion.

На Gigabyte Z370 AORUS Gaming 3 подсвечивается зона радиатора чипсета и полосы экранирования зоны аудио. Кроме того, к двум разъёмам на текстолите можно подключить две светодиодные ленты и управлять их свечением через приложение RGB Fusion.

Две 128-битные микросхемы BIOS помогут восстановить работоспособность платы в случае критических сбоев.

К сожалению, плату удешевили в том числе и за счёт удаления индикатора POST-кодов – теперь его нет на нижнем крае текстолита.

Очень скромным выглядит и охлаждение Gigabyte Z370 AORUS Gaming 3: никаких тепловых трубок или вентиляторов, только компактные алюминиевые радиаторы с термопрокладками.

Такой вот простой предстала перед нами новая Gigabyte Z370 AORUS Gaming 3. Далее узнаем, насколько упрощён её BIOS и присутствуют ли вообще в нём возможности для разгона процессоров и памяти.


Источник: 3DNews
