Разберем Mini IT13: Внутренние компоненты мощного неттопа от Geekom с процессором Intel 13th Gen

Мощный неттоп с претензией — новая модель от Geekom на базе процессора Intel 13th Gen. Подобный неттоп не просто заменяет офисный десктоп, полностью обеспечивая работу с документами, таблицами, доступ в интернет. Быстрый процессор, увеличенный объем памяти и скоростной накопитель делают по силам даже запуск тяжелых, требовательных приложений: на борту 32 Гб памяти и 2 Тб SSD. Модель достаточно продуманная в плане компоновки и охлаждения — в статье будет разборка.

Фактически, модель Mini IT13 является флагманской у Geekom, и одной из самых мощных моделей мини-компьютеров вообще. Неттоп свежий, оснащается быстрыми интерфейсами (USB4 40 Gb/s, WiFi 6E), да и в целом комплектация «железа» приличная. А возможность одновременной работы сразу с 4 внешними дисплеями делает этот неттоп компактным центром для дома и офиса.

Характеристики:

• Наименование: Geekom Mini IT13
• Тип: Офисный мини-компьютер
• Назначение: замена настольного ПК
• Процессор: 13th Gen Intel Core i9-13900H
• Память: 32 Гб / 2048 Гб
• Видео: Intel Iris Xe Graphics (доступно 1 ГБ)
• Питание: 19 В через DC коннектор
• Интерфейсы: USB4 (2 порта, видеовыходы до 8К), USB3.2 (3 порта), USB2.0 (1 порт), SD слот, HDMI (2 штуки для двух дисплеев 4K), Ethernet RJ45, Wi-Fi, BT, 3.5 мм аудио
• Охлаждение: активное
• ОС: Предустановлена Windows 11 Pro
• Размеры: 117 x 112 x 49 мм
• Масса: ~ 650г

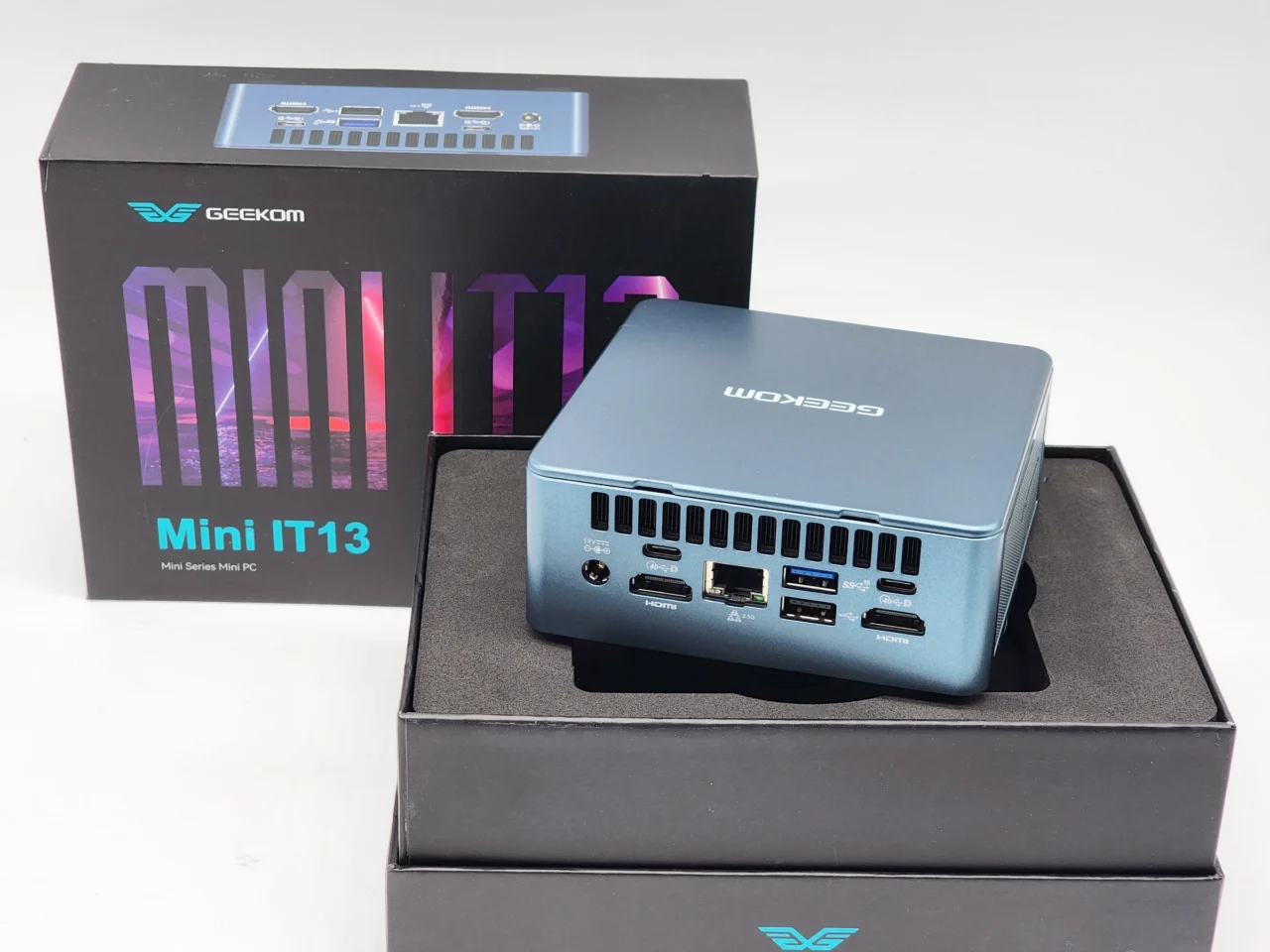

Комплект поставки стал уже привычным для гаджетов от Geekom. В большой коробке с интересным оформлением имеется источник питания (115 Вт, 19 В), переходная пластина для установки, кабель HDMI.

Как и было с неттопом Mini Air11 в комплекте с Geekom Mini IT13 поставляется монтажная пластина. Подобная пластина дает возможность закрепить корпус неттопа позади монитора с VESA креплением.

Сетка отверстий 100 х 100 и 75 х 75 мм. Сам неттоп крепится таким образом, что имеется возможность быстрого снятия и обратной установки. Крепёж в комплекте имеется. Подробнее можно посмотреть в краткой инструкции — приводится описание процесса монтажа, подключение и подробно раскрывается интерфейс неттопа.

Кстати про интерфейсы. В Mini IT13 добавлен ряд быстрых разъемов, которых мне не хватало в Mini Air11. На фронтальной боковой стороне размещается: DC джек, USB4 (пара), HDMI (пара), LAN, USB 2.0 (один, можно подключать, например, RF-ресивер для мышки и клавиатуры), USB3.2 (2 порта на задней панели и 1 порт на передней панели), AUX для подключения наушников или настольных колонок, а также кнопка включения с индикацией.

Также имеются слот для карт памяти SD и замок Кенсингтона. Кардридер полезен — я частенько пользуюсь чтением напрямую с карт памяти без необходимости поиска и подключения USB-ридеров. Это перекидывание файлов с карточек фотоаппарата, читалки, карты c моделями от 3D принтера и гравера.

Привожу скриншот экрана Свойства компьютера.

Отображается модель процессора (Intel Core i9-13900H), объем системной памяти (32 Гб), а также версия операционной системы (Windows 11 Pro).

Через один из HDMI выходов можно подключить монитор (телевизор, проектор) с разрешением до 4К при частоте до 60 Гц.

При разрешении FullHD можно установить частоту обновления 60 Гц, 85 Гц, 100 Гц и 120 Гц, при условии поддержки монитором. Для выходов USB4 можно подключить уже с разрешением до 8К (до 30 Гц).

Заодно посмотрел свойства компьютера в приложении CPU-Z. Можно увидеть маркировку процессора, наименование и тайминги используемых модулей памяти и т. д…

Информацию о «железе», которую получаем из приложений, можно перепроверить с помощью тестов под нагрузкой (действительно ли PCIe Gen 4 x4, как показывает CrystalDiskInfo), или же непосредственно с помощью разборки.

Обзор не будет полным, если не добавлю разборки неттопа. А вот разобрать его при определенной сноровке не сложно. Сначала отщелкиваем верхнюю пластиковую фальш-крышку. Под ней находится 4 крепежных винта. Еще 4 винта держат нижнюю крышку. Обратите внимание на дополнительное место установки 2,5″ SATA-накопителя. Очень удобно, если неттоп будет совмещать функции файловой «качалки» или NAS-сервера.

Оба слота для оперативной памяти заняты — двухканальная ОЗУ DDR4-3200 Lexar LD4AS016G-3200ST с объемом памяти 32 Гб (2 модуля по 16 Гб). Максимально можно установить до 64 Гб (2 по 32 Гб).

Неттоп в целом легко апгрейдить. Можно установить твердотельный накопитель SSD M.2 2280 PCIe Gen 4 x4. Правда производитель уже устанавливает максимальную версию — SSD Lexar SSD NM7A1 объемом 2Tб. Обратите внимание на компактный слот рядом — это интерфейс M.2 2242 (укороченный), который позволяет дополнительно к основному использовать, например, SATA-накопители. И это в дополнение к 2,5″-накопителю, который можно разместить под крышкой.

Оригинальный накопитель Lexar «из коробки» показывает высокую скорость доступа. Если честно, то весьма достойно для китайского неттопа, не вижу смысла менять на что-то более дорогое или брендовое. Накопитель выдает скорости до 4.8 ГБ/с на чтение и до 4.2 ГБ/с на запись.

Версия материнской платы NUCAL02_MB_V30 1.16.0909. Обратил внимание на несколько разведенных на плате, но неиспользуемых интерфейсов — дополнительные USB, COM-порт, коннектор для системного спикера.

В качестве модуля беспроводной связи установлена палата от AX211 160MHz от Intel. Обеспечивает работу в беспроводных сетях вплоть до стандарта Wi-Fi 6E и Bluetooth 5.2. Скорости доступа приличные — прикладываю замер в условиях домашней сети.

Система охлаждения компактная, и напоминает системы охлаждения современных ноутбуков. Имеется и тепловая трубка, и теплообменник, и вентилятор-улитка. Такая сборка обеспечивает теплоотвод от процессора в бусте, а я напомню, максимальная частота составляет 5400 МГц у данной версии i9. TDP составляет до 45 Вт в обычном состоянии и до 115 Вт в бусте.

Для оценки производительности можно использовать комплексные тесты и бенчмарки. Один из таких — тестовый пакет Geekbench, дающий результат в 1871 единиц (single core) и 10889 единиц (multi core), а также 18664 единицы в OpenCL тесте. Похожий результат не так давно показывал игровой ноутбук, так что возможно и данный неттоп подойдет для игр на средних настройках графики.

Бенчмарк 3DMark дает результат в 17 720 единиц в тесте Sky Diver и 25 137 единицы в тесте Cloud Gate. Отличная рабочая «лошадка».

Бенчмарк PCMark показывает 4569 единиц в тесте Home accelerated и 2944 единицы в тесте Work accelerated.

Длительную нагрузку в стресс-тестах проходит, перегрева или троттлинга (резких провалов производительности) нет. Максимальная температура на кристалле — около 80 градусов (по показаниям сенсоров).

Даже при длительном тестировании, включая бенчмарки и стресс-тесты, корпус неттопа не нагревался выше 40 градусов. Максимально нагретая область — в районе теплообменника.

В спокойном состоянии неттоп практически не слышно. При выполнении рутиной работы шумит на минимальном уровне — около 30 дБ. На стресс-тестах уровень шума достигал 40…43 дБ, что вполне приемлемо. Максимальный заявленный уровень шума — 45 дБ.

Оценил удобство размещения портов и подключения периферии к неттопу. В особенности — наличие двух полноценных портов USB4. Это не только скоростной доступ к внешним накопителям, но и подключение док-станций, и расширителей портов, а также подключение дополнительного монитора с разрешением до 8К. Всего к «малышу» можно подключить до четырех (!) мониторов одновременно.

Такой неттоп подойдет для профессиональной работы с обработкой фотографий, для монтажа видео, работы с 3D моделями. Тут все честно — и памяти достаточно, и процессор не слабый.
Откровенный недостаток подобных неттопов (не именно этой модели, а вообще) — это отсутствие дискретной видеокарты. Сколько-нибудь серьезные тесты на свежие игры с тяжелой графикой мини-компьютер проваливает. Играть можно в рамках возможностей встроенной Intel Iris Xe Graphics. Меня лично такая ситуация устраивает. В других случаях нужно уже искать компромиссы между размерами и стоимостью ПК.

Итак, мини-ПК оказался на редкость удачным и достаточно мощным — эта модель перекрывает все 100% моих задач. Учитывая его компактность, он вполне составит конкуренцию ноутбуку в пределах дома. VESA крепление позволяет установить данный неттоп позади монитора, скрывая ненужные провода от глаз. Да и комплектация меня устроила: i9-13900H, 32 Гб памяти и 2 ТБ твердотельный накопитель поставили точку в поисках домашнего компьютера.
