Раскрыты секреты шарнира в смартфоне Galaxy Z Flip

На сайте компании опубликован состоящий из двух частей материал, проливающий свет на самую интересную особенность конструкции смартфона Galaxy Z Flip — механизм складывания, являющийся ключевым элементом нового форм-фактора. Он позволяет не только отрывать и закрывать экран, но и фиксировать его под разными углами.

Перед проектировщиками стояла задача создать компактный и надежный шарнир, и защитить тончайший зазор между шарниром и экраном от попадания мелких частиц.

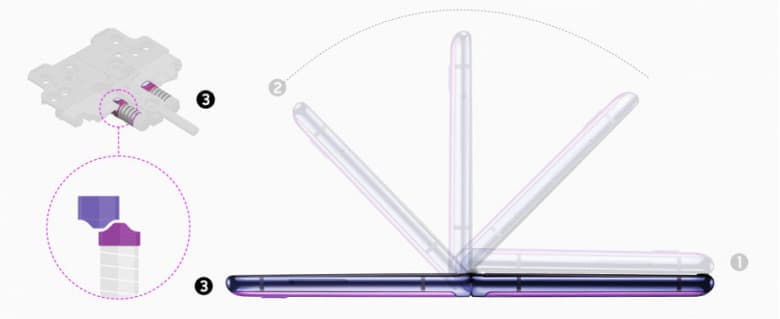

Устройство шарнира показано на первых трех иллюстрациях. Механизм состоит из двух кулачков конусообразной формы с плоским верхом на обоих концах шарнира и пружины. Пружина давит на кулачки, обеспечивая надежную фиксацию устройства в сложенном состоянии. Когда устройство раскрывается, верхний кулачок начинает скольжение. В положении 90° кулачки соприкасаются плоской частью поверхностей, а в полностью раскрытом состоянии (180°) верхний кулачок заходит на другую сторону склона. При этом пружина создает натяжение, фиксируя шарнир в этом положении.

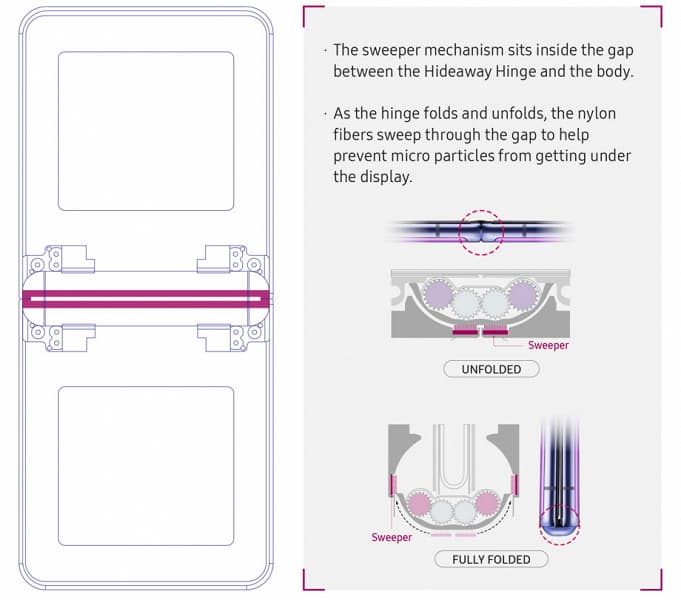

Что касается защиты от проникновения пыли и других частиц, ее обеспечивают щетки из нейлоновых волокон, которые «протирают» поверхность наружной части шарнира при складывании и раскладывании. Такое решение позволяет обеспечить долговечность конструкции и не зависит от небольших изменений величины зазора в процессе складывания. Кстати, что касается долговечности, шарнир тестируется на 200 000 срабатываний. Эта часть конструкции показана нижней иллюстрации.
