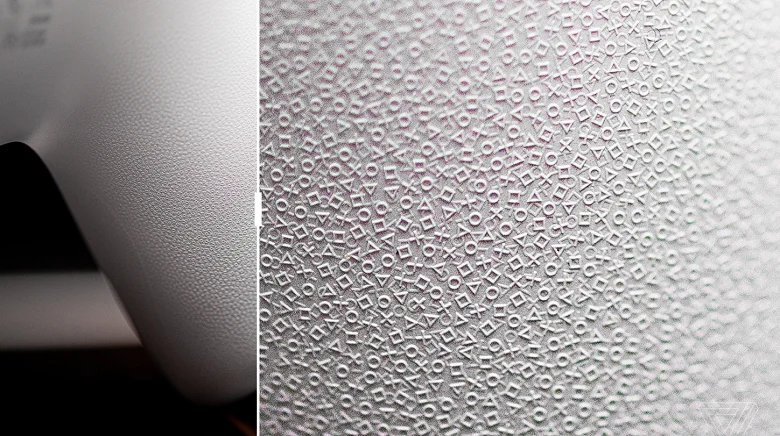

Совершенно не секрет, что консоль PlayStation 5 и её геймпад DualSense покрыты крошечными символами. Это привычные всем геймерам PlayStation крестики, кружочки, треугольники и квадратики.
Они действительно очень небольшие, и за счёт своих размеров выполняют в первую очередь не дизайнерскую, а практическую функцию — создаёт нескользящее покрытие, которое должно улучшать хват.
Однако для этих целей Sony могла бы просто создать соответствующую текстуру пластика и всё. Но компания решила пойти намного более сложным путём. Ранее Sony не рассказывала подробностей на этот счёт, но теперь они есть.

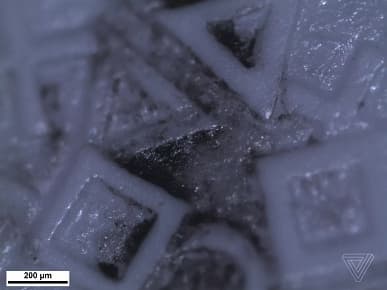

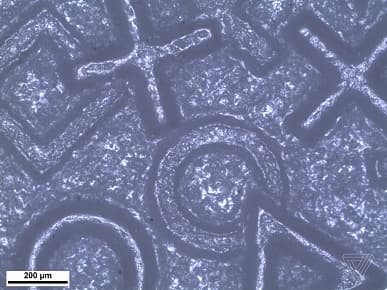

Если хорошо приблизить поверхность DualSense, то можно увидеть, что символы нанесены на пластик в несколько слоёв. Выглядит весьма сложно, и теперь мы знаем, что такое покрытие создавалось вручную!

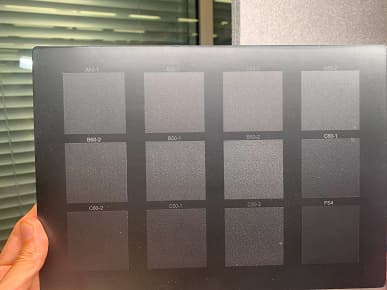

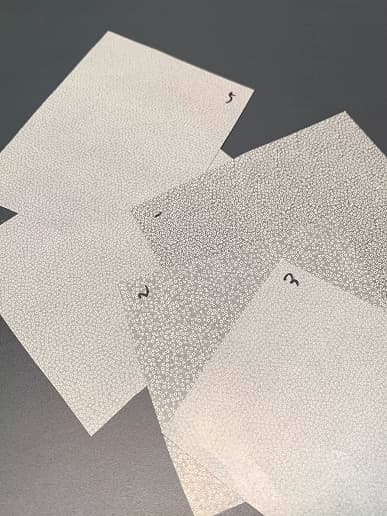

Конечно, не в том смысле, что каждый геймпад покрывают символами вручную, ведь таких символов на каждом геймпаде 40 000. Речь о том, что изначально дизайнеры Sony вручную создавали наброски текстур, которые затем были оцифрованы, скопированы и применены к прототипам нового геймпада. Цель заключалась в том, чтобы найти баланс между дизайном и эффективностью получаемой текстуры. Именно тактильные ощущения были краеугольным камнем этого проекта. В итоге Sony остановилась на двух слоях: первый слой высотой около 15 микрон, второй — 30 микрон.


Также нужно отметить, что символы не наносятся на геймпады — это было бы слишком сложно. Вместо этого они формируются при изготовлении пластиковых деталей посредством литья под давлением благодаря крошечным щелям, вырезаемым лазером. Собственно, ровно так же производятся и панели для остальных новых устройств Sony из линейки PlayStation 5.
