Особенности строения и разгона процессоров Intel LGA2066

30.05.2017 Прокомментировать Просмотры: 180

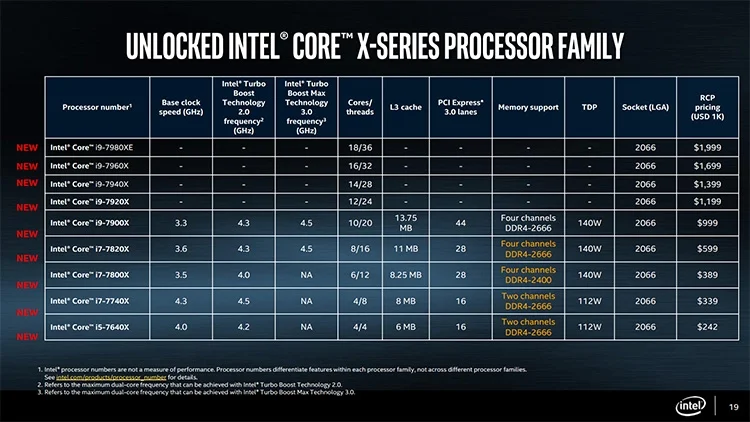

Всего за пару дней до официального анонса процессоров Core i5/i7/i9 X-Series (Kaby Lake-X и Skylake-X) стало известно, что для новой HEDT-платформы будут выпущены модели Core i9 с 14, 16 и 18 ядрами. Очевидное родство старших CPU Skylake-X с готовящимися Xeon LGA2066 не отменяет того факта, что пользовательский апгрейд с четырёхъядерных Core i5-7640X и Core i7-7740X на б/у Core i9-7980XE с 18 активными ядрами (скажем, в 2020–22 гг.) сулит впечатляющий прирост производительности. Поэтому требовательная к быстродействию ПК публика интересуется особенностями функционирования процессоров LGA2066 уже сегодня. И одни из животрепещущих тем — термоинтерфейс под крышкой CPU Skylake-X и разгон новых чипов.

Особенности строения и разгона процессоров Intel LGA2066

Насчёт Kaby Lake-X (Core i5-7640X и Core i7-7740X) у энтузиастов особых иллюзий не было, поскольку родственные модели Kaby Lake-S (Core i5-7600K, Core i7-7700K и другие CPU) ограничивались термопастой под крышкой. А вот для Skylake-X специалисты Intel могли бы сделать исключение, но, видимо, не захотели. Опыты известного оверклокера и инженера Романа «Der8auer» Хартунга показали, что и у процессоров Kaby Lake-X, и у Skylake-X под теплораспределительной крышкой находится термопаста. Это означает, что для хорошего разгона моделей LGA2066 их придётся «скальпировать», но и здесь имеются свои нюансы.

О главном — «жвачке» под крышкой — Intel предпочла не упоминать

У чипов Kaby Lake-X тонкий (~0,5 мм) текстолит, но в правильных руках и с подходящим набором инструментов их будет нетрудно разобрать и заменить пасту на что-то получше. В идеале это должен быть жидкий металл. Сам кристалл CPU аналогичен Kaby Lake-S (LGA1151), тем не менее разгонный потенциал Core i5-7640X и Core i7-7740X в среднем будет выше за счёт большего количества контактов в LGA-разъёме и оптимизаций в схеме питания, а также «взросления» 14-нм техпроцесса.

Kaby Lake-X без крышки

Конструкция более мощных процессоров Skylake-X представляет собой «бутерброд» из двух печатных плат с довольно крупным кристаллом наверху. Учитывая тепловыделение этих чипов (от 140 Вт и выше), им «скальпирование» понадобится в первую очередь. И тут имеется проблема: демонтировать крышку, не повредив ни один конденсатор или резистор, довольно проблематично.

Skylake-X без крышки

Der8auer обещает решить проблему своим приспособлением Delid Die Mate X, которое будет доступно для заказа с одноимённого сайта начиная с конца июня. Думается, позже появятся более доступные альтернативы (вся серия устройств Delid Die Mate довольно дорога).

Для того чтобы отвлечь публику от обсуждения термоинтерфейса под крышкой процессоров LGA2066, компании Intel, ASUS и приглашённые на Computex 2017 профессиональные оверклокеры (Der8auer, Dancop, Shamino и другие) решили продемонстрировать, как хорош новый Core i7-7740X в условиях охлаждения жидким гелием.

Коллеги с AnandTech сравнили последнее «экстремальное шоу» с использованием гелия и отборных комплектующих с поездкой на болиде Формулы-1 в бакалейную лавку. Тем не менее отметим факт высокого «скриншотного» разгона Core i7-7740X — до 7577,1 МГц. В базах достижений HWBot.org и CPU-Z пока значится несколько более скромный результат в 7562,25 МГц с того же мероприятия.

Результатов разгона процессоров Intel Kaby Lake-X и Skylake-X в первые часы после их официального анонса набралось немало. С соответствующими записями можно ознакомиться в базе HWBot по следующей ссылке. Мы лишь приведём результаты Core i7-7740X и Core i9-7900X в популярном бенчмарке Cinebench R15.
