MSI готовит новые платы на чипсетах AMD A320, B350 и Intel H270

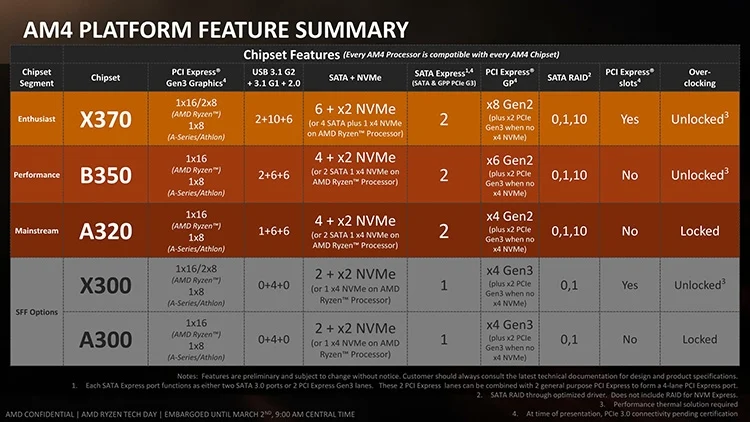

Накануне MSI выложила в отрытый доступ фото шести готовящихся материнских плат с процессорными разъёмами AM4 и LGA1151. Все или почти все (за исключением H270-A Pro) новинки относятся к категории бюджетных решений и рассчитаны на нетребовательную публику. Повествование о моделях с системной логикой AMD мы начнём с напоминания о различиях чипсетов A320 и B350 — это количество линий USB 3.1 (10 Гбит/с) и PCI Express 2.0, а также поддержка разгона процессоров AM4, либо её отсутствие. В случае с новыми платами Micro-Star, похоже, актуально лишь последнее различие. В остальном устройства MSI B350M Pro-VH Plus и A320M Pro-VH Plus, MSI B350M Pro-VD Plus и A320M Pro-VD Plus попарно идентичны.

Матплаты B350M Pro-VH Plus и A320M Pro-VH Plus оснащены (4+2)-фазной системой питания гнезда AMD AM4, двумя слотами для оперативной памяти DIMM DDR4, разъёмами PCI Express 3.0 x16 и PCI-E 2.0 x1 (2 шт.), четырьмя портами SATA 6 Гбит/с и двумя радиаторами. За работу со звуком отвечает микросхема Realtek ALC887. Форм-фактор устройств — Micro-ATX.

Конфигурация задней панели почти полностью совпадает у всех пяти новинок с разъёмом AM4. В обязательном порядке на панели I/O доступны комбинированный порт PS/2, пара USB 2.0, видеовыход D-Sub (VGA), четыре USB 3.0, единичный RJ-45 и трио Mini-Jack. Суффикс «VH» в названиях материнских плат означает соседство D-Sub и HDMI, «VD» — D-Sub и DVI-D, «VHL» — D-Sub, HDMI и LPT.

Продукт MSI A320M Pro-VHL фактически был получен путём допаивания разъёма LPT к A320M Pro-VH Plus.

Как отмечено выше, модели MSI B350M Pro-VD Plus и A320M Pro-VD Plus копируют схемотехнический дизайн друг друга. От дуэта B350M Pro-VH Plus и A320M Pro-VH Plus они отличаются не только конфигурацией видеовыходов, но и небольшими изменениями в цепях питания различных узлов PCB.

И в заключение — пара слов о материнской плате MSI H270-A Pro, фото которой появились в Сети одновременно с изображениями пяти вышеописанных плат. Перед нами модель форм-фактора ATX с шестью фазами питания гнезда LGA1151, четырьмя слотами для оперативной памяти DDR4, единичным M.2, четырьмя портами SATA 6 Гбит/с, разъёмами PCI Express 3.0 x16, PCI-E 3.0 x16@x4 и PCI-E 3.0 x1 для карт расширения.

Вполне вероятным нам видится наличие у H270-A Pro внутреннего штырькового разъёма USB 3.1 (10 Гбит/с), 8-канального аудиокодека и гигабитного сетевого контроллера. На задней панели находятся следующие порты: PS/2, USB 3.0 (4 шт.), D-Sub, DVI-D, DisplayPort, RJ-45, USB 2.0 (2 шт.) и Mini-Jack (6 шт.).
