Космический атлас для тех, кому надоела Земля

Ранее мы уже рассматривали, сколь разнообразными могут быть проекции нашей планеты с ее 12 742 километрами в поперечнике. Теперь настала очередь остальной Вселенной. Здесь картография устроена гораздо сложнее: практически всю информацию приходится по крупицам собирать с десятков межпланетных станций, а не фиксировать с единого спутника на фиксированной орбите.

У космических карт есть кардинальное отличие от земных: их буквально некому было создавать на месте — ни один исследователь не шагал по марсианским дюнам с геодезическим инструментом. Вся эта отрасль возникла с приходом космической эры и базируется исключительно на кадрах с орбитальных камер, лазерных дальномерах и радарах.

Именно поэтому профильные веб-ресурсы выглядят иначе. Они предоставляют возможность не просто пассивно изучать атласы, а самостоятельно погружаться в хранилища научных данных конкретных космических миссий и досконально во всем разбираться.

Приступим!

Вся Солнечная система разом

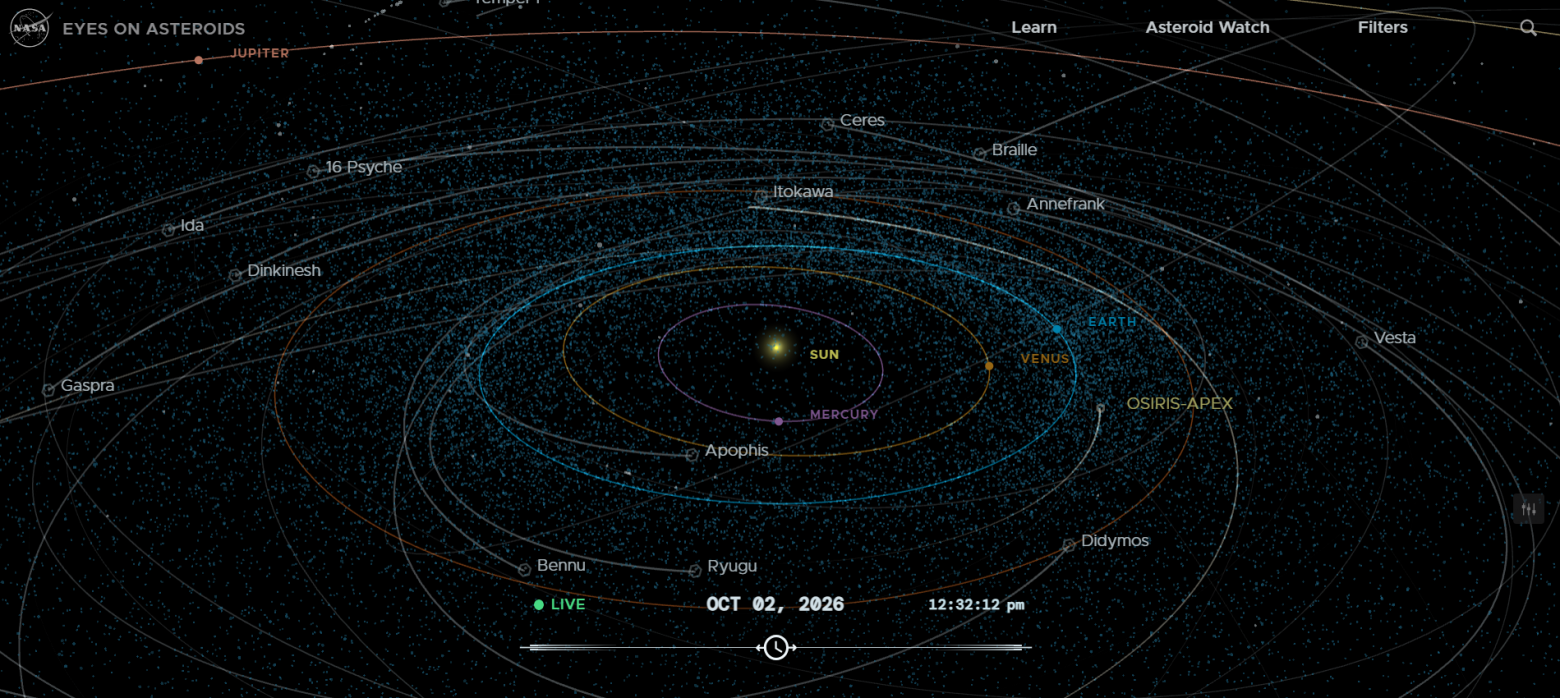

NASA’s Eyes

Речь идет не об отдельном сайте, а о целом комплексе интерактивных трехмерных симуляций, разработанных Лабораторией реактивного движения (JPL).

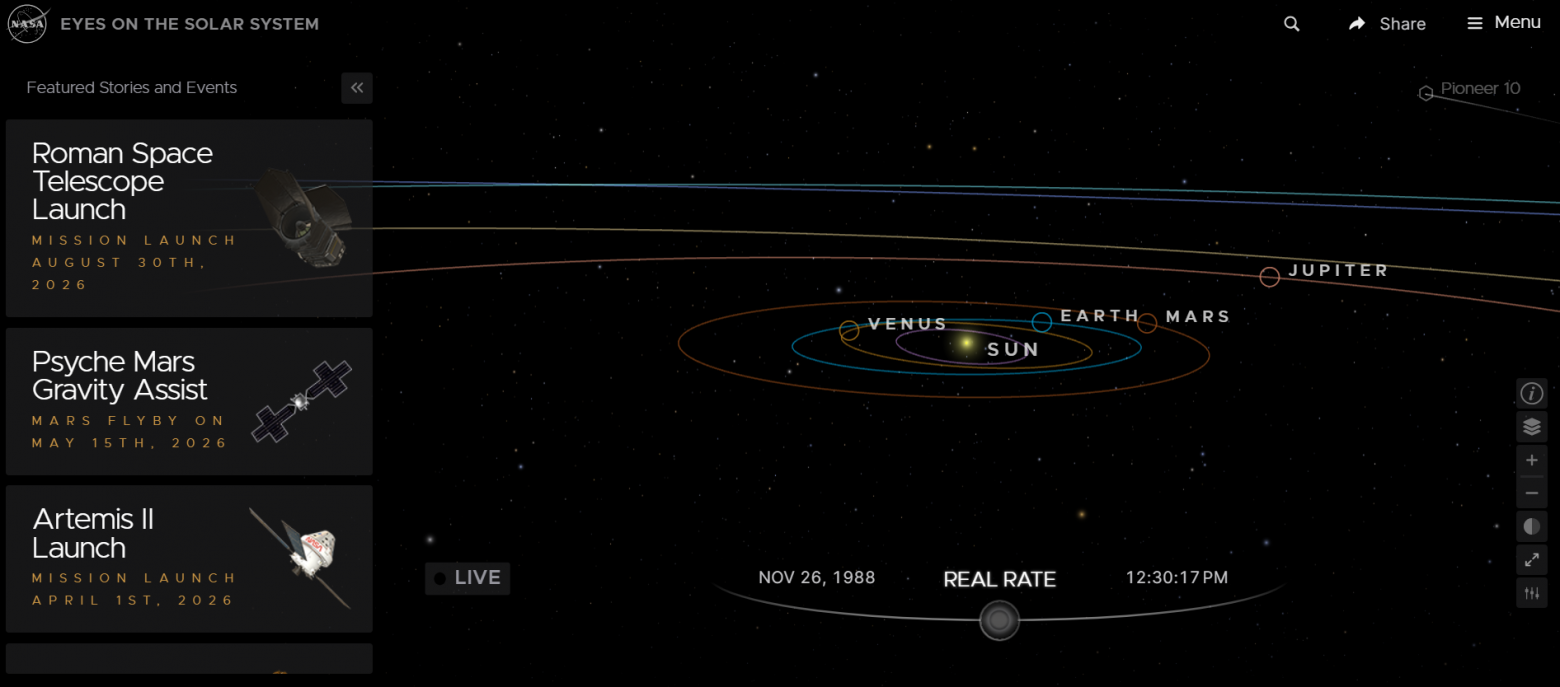

Модуль «Eyes on the Solar System» в реальном времени отображает дислокацию планет, их лун, астероидов и комет, позволяя при этом произвольно перемещаться по временной шкале как в прошлое, так и в будущее. Программа «Eyes on Asteroids» ведет мониторинг более чем 30 тысяч околоземных тел, а «Eyes on Exoplanets» транслирует ту же концепцию на миры за пределами нашей системы, давая шанс виртуально навестить любую подтвержденную экзопланету и оценить виды с ее небесной сферы.

Первая итерация «Eyes on the Solar System» увидела свет еще в 2011 году и функционировала на движке Unity в виде обособленной утилиты, требующей браузерного плагина. По современным меркам это архаично, но тогда это был прорывной способ предоставить массам доступ к аутентичным траекторным параметрам — файлам NAIF SPICE, являющимся стандартом NASA для описания координат аппаратов и небесных сфер.

Со временем софт полностью перенесли в веб-среду. Отпала необходимость что-либо инсталлировать, что мгновенно увеличило аудиторию: теперь изучать космос можно прямо со смартфона.

Любопытная особенность заключается в том, что система не генерирует «приблизительные» орбиты ради красоты, а оперирует теми же массивами чисел, которыми пользуются инженеры космических миссий для навигации. Следовательно, выбрав конкретный зонд — например, «Вояджер-2» или марсианский орбитер — и прокрутив таймлайн вперед, вы увидите его траекторию с той же прецизионной точностью, с какой ее рассчитывают профессионалы, а не просто художественную анимацию.

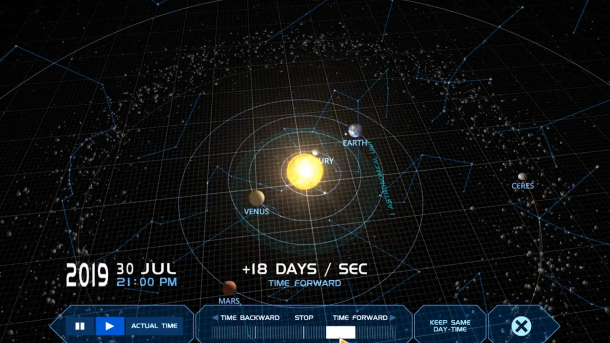

Solar System Scope

Идейно близкая, но более лаконичная и наглядная трехмерная модель нашей системы. Здесь доступны переключения между гелиоцентрической перспективой (Солнце в центре, планетарные орбиты вокруг), геоцентрической (вид с Земли в духе докоперниковской астрономии) и панорамой звездного свода из любой точки планеты.

Платформа стартовала в 2011 году на базе технологии Flash. После прекращения ее поддержки браузерами в 2020 году проект полностью переписали на современных веб-стандартах, избавив пользователей от любых сторонних модулей.

У ресурса имеется собственная мультиязычная энциклопедия (включая русскоязычную версию), содержащая справку по планетам, карликовым мирам и крупным спутникам. Иными словами, это не просто интерактивный глобус, а полноценный справочник для тех, кто хочет глубже вникнуть в тему.

Особую ценность представляет геоцентрический режим. Указав свои реальные координаты и текущую дату, можно точно узнать, какие планеты окажутся видны на ночном небосводе и в какой именно стороне их искать.

Бесплатный курс «Системный администратор Linux с нуля»

Освойте администрирование Linux на SelectOS и станьте востребованным специалистом.

Зарегистрироваться →

Луна

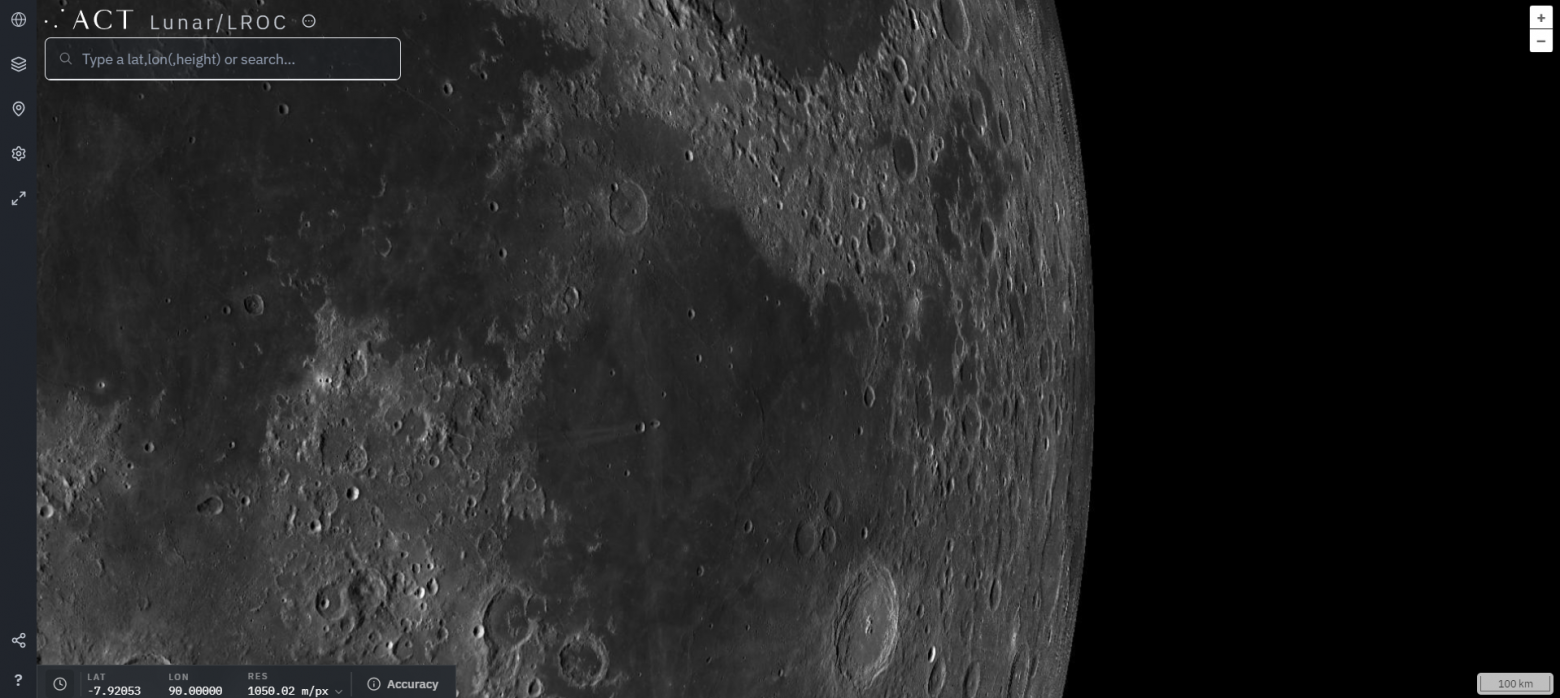

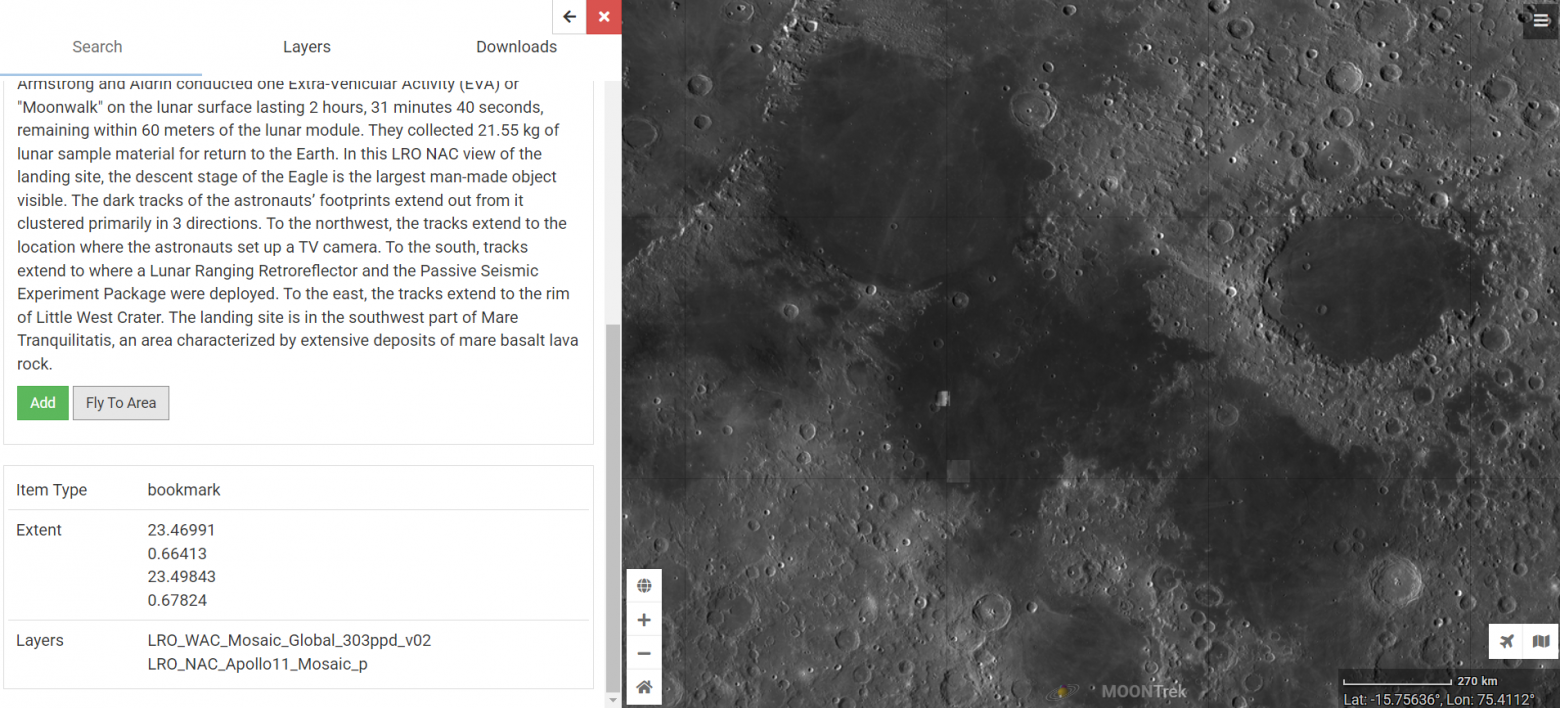

LROC QuickMap

Невероятно детализированный планисферный ресурс лунной поверхности. В его основе лежат кадры, полученные камерой LROC (Lunar Reconnaissance Orbiter Camera) с борта американского аппарата Lunar Reconnaissance Orbiter, который исследует окрестности нашего спутника с 2009 года.

Карта объединяет материал широкоугольной оптики (WAC), охватывающей всю Луну с детализацией около 100 метров на пиксель, и узкоугольной аппаратуры (NAC), способной фиксировать метровые объекты, правда, лишь в виде отдельных полос съемки, а не сплошным покрытием.

Масштабирование позволяет плавно переходить от вида всего лунного диска к отдельным валунам размером в человеческий рост. Дополнительно можно активировать наложения с топографией, температурными показателями и минералогическим составом.

Проект поддерживается группой LROC из Университета штата Аризона (ASU), в то время как программная архитектура создана компанией Applied Coherent Technology, специализирующейся на подобных картографических интерфейсах для Меркурия и Марса.

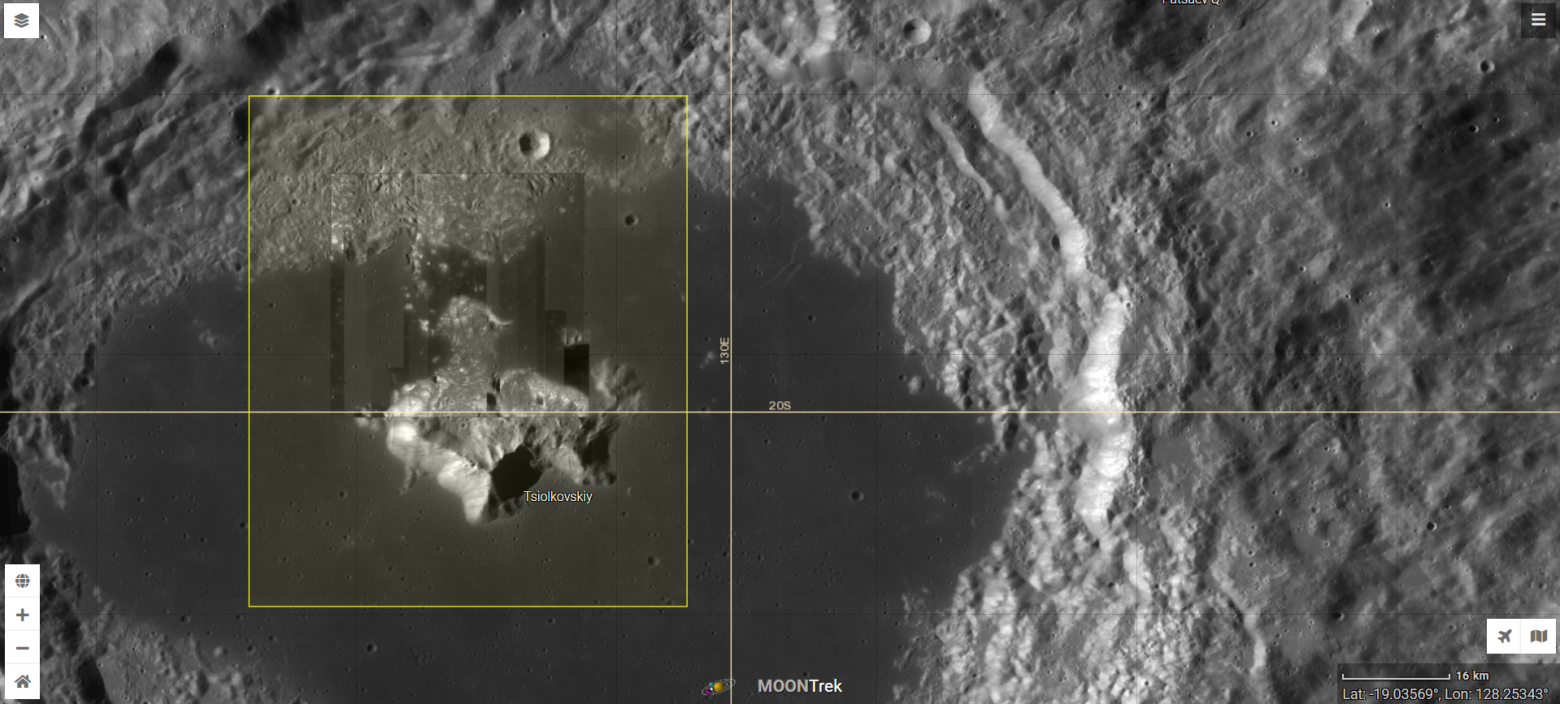

Moon Trek

Портал NASA, спроектированный для углубленной работы с пространственными данными. Интерфейс позволяет комбинировать слои геологии, гравитационных аномалий (по результатам миссии GRAIL) и инсоляции участков в заданный момент времени. Последний параметр критически важен для выбора мест будущих посадок у лунных полюсов, где светило почти не поднимается над кромкой горизонта.

Moon Trek выступает частью масштабной инициативы NASA Solar System Treks. Над платформой сообща трудятся Исследовательский центр Эймса, Лаборатория реактивного движения и Геологическая служба США (USGS), поставляющая львиную долю картографической основы.

Этот портал сменил более раннюю разработку — Lunar Mapping and Modeling Portal (LMMP), изначально создававшуюся для подготовки пилотируемых лунных экспедиций. Moon Trek унаследовал эту утилитарную направленность: многие функции ориентированы на инженеров-планировщиков миссий, а не на праздных наблюдателей.

Функционал включает измерение дистанций и перепадов высот, а также экспорт участков ландшафта в формат 3D-моделей для последующей печати. Наложение нескольких тематических слоев позволяет, например, проверить корреляцию между залежами водного льда (по показаниям нейтронных спектрометров) и вечно затененными кратерами южного полюса — задача предельно актуальная для современной лунной гонки.

Марс

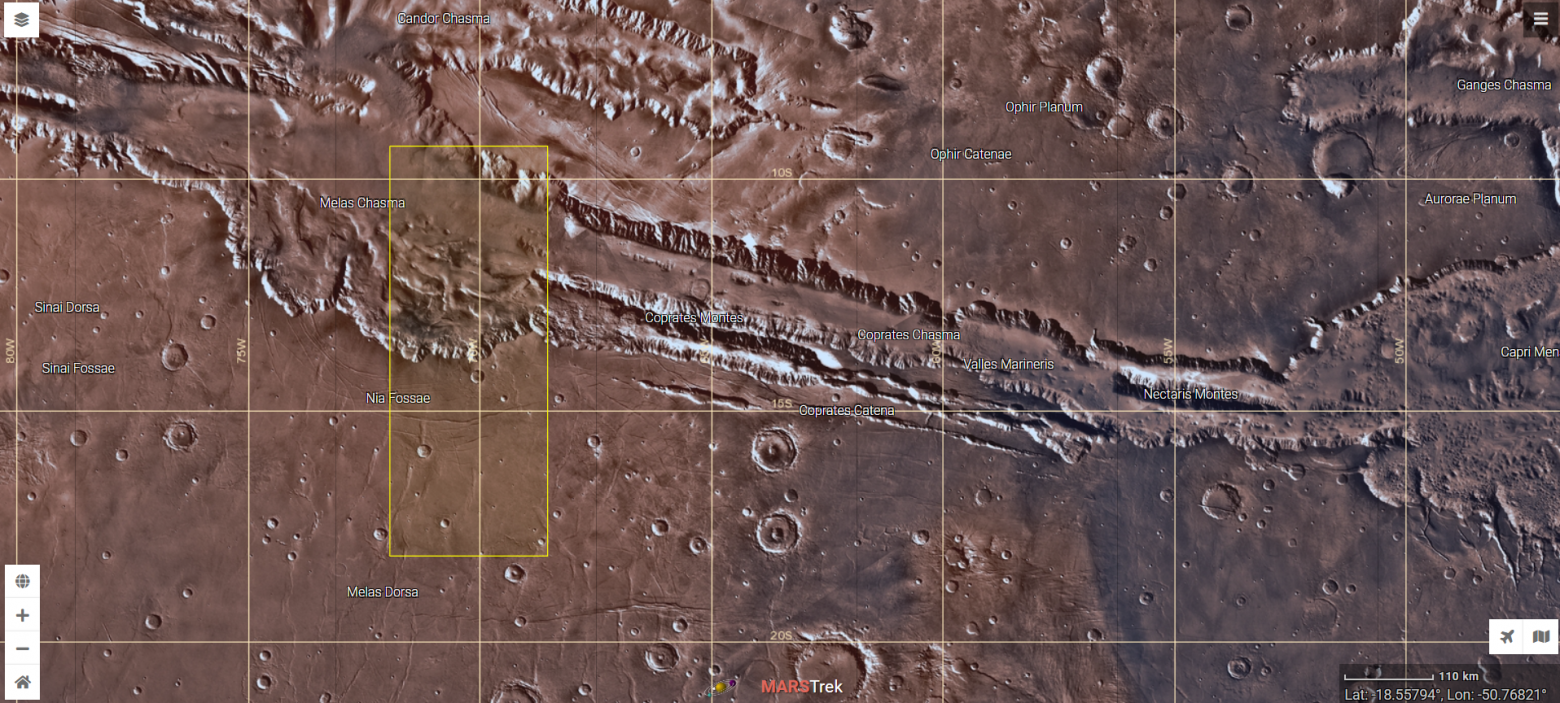

Mars Trek

Марсианский аналог из той же линейки порталов NASA. Принцип работы идентичен: на базовую ортофотоплан-основу накладываются массивы данных полувековых исследований Красной планеты — от первых снимков аппаратов «Викинг» из 1970-х годов до высотной топографии сверхвысокого разрешения, доставленной Mars Reconnaissance Orbiter.

Инструмент активно задействован специалистами NASA в реальных расчетах. В частности, эксперты Отдела планетологии опирались на Mars Trek при выборе зон посадки (Exploration Zones) для будущих пилотируемых миссий, сопоставляя особенности рельефа, химию грунта и доступность ледников.

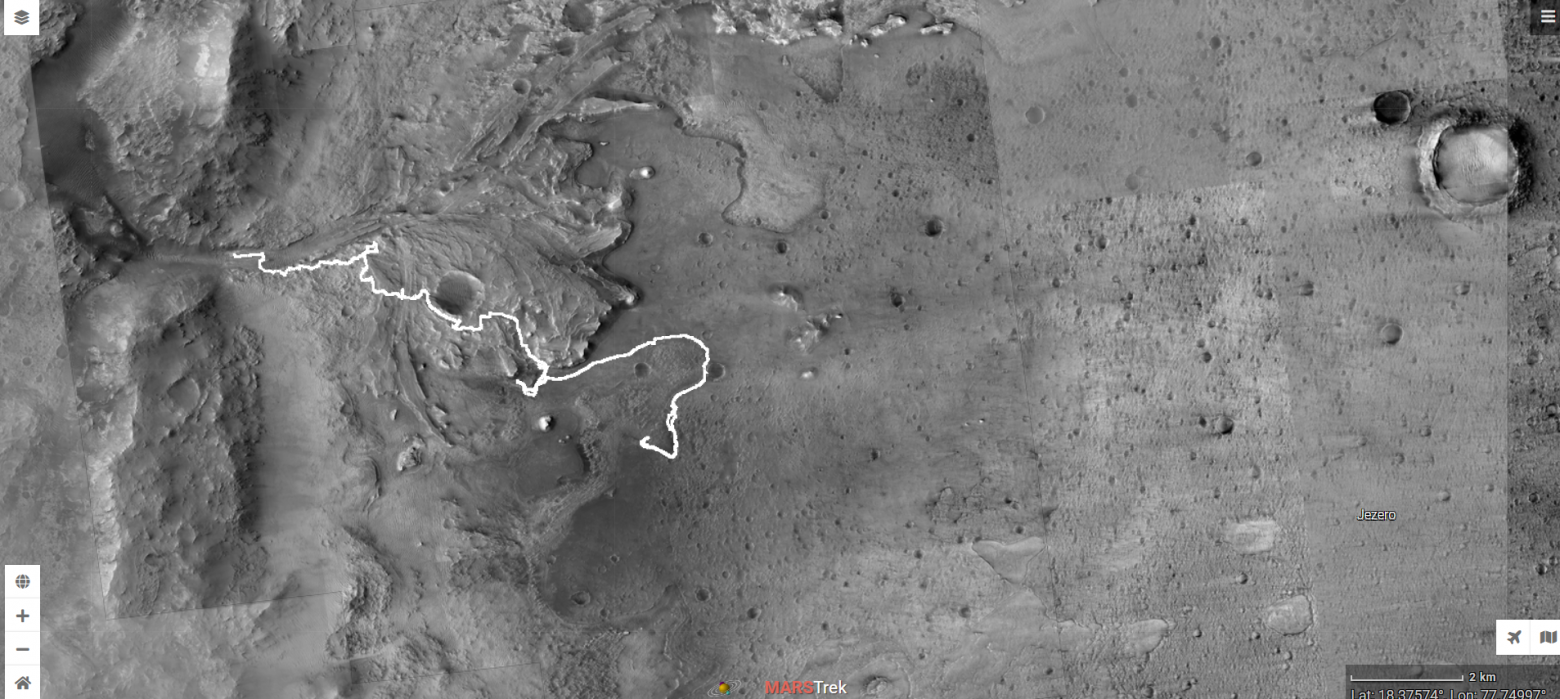

Для тех, кто следит за планетоходами, предусмотрена приятная опция: можно активировать треки движения роверов Curiosity и Perseverance, чтобы в деталях проследить каждый день их работы на поверхности, наложив пройденный путь на реальный рельеф в чашах кратеров Гейл и Езеро.

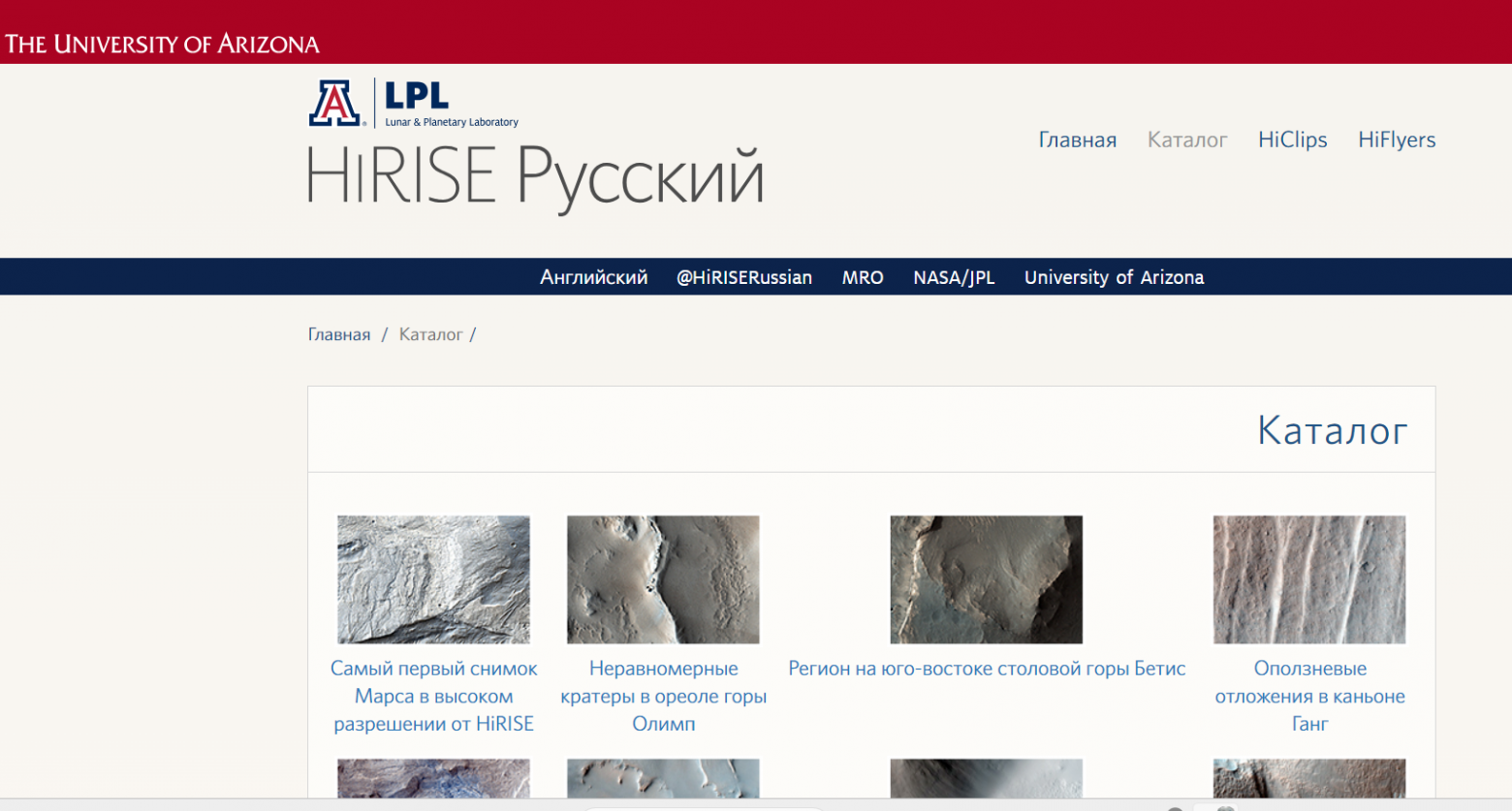

HiRISE

Сборник снимков с одной из мощнейших оптических систем, когда-либо отправленных к иным мирам. Установка HiRISE (High Resolution Imaging Science Experiment), установленная на зонде Mars Reconnaissance Orbiter, способна различать метровые объекты на марсианском грунте с сотен километров орбитальной высоты.

Проект курируется Университетом Аризоны, где до сих пор обрабатывается львиная доля поступающего материала. На сайте выложены тысячи детальных кадров с подробными описаниями: от свежих импактных кратеров и темных сезонных полос, потенциально порожденных потоками соленой воды, до причудливых дюнных полей и оползней. В отличие от утилитарных систем Trek, HiRISE ближе к высокохудожественной фотогалерее.

Практически каждый кадр доступен в исходном разрешении и может быть объединен со смежным дублем в стереопару, позволяющую разглядеть марсианский ландшафт в объеме — словно в стереоскопе прошлого века, только вместо земной природы перед вами чужая планета.

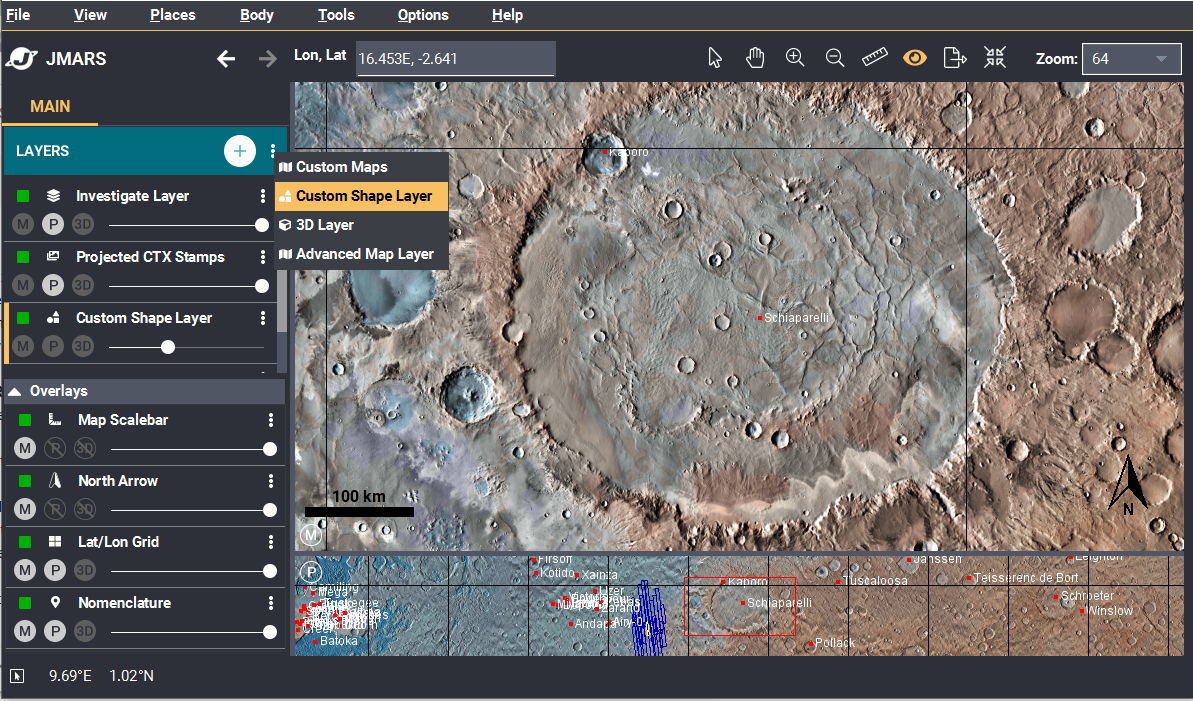

JMARS

Программный комплекс все того же Университета штата Аризона, подарившего нам LROC QuickMap. Данный продукт ориентирован строго на Марс и серьезные научные исследования. Исторически это тяжелое десктопное Java-приложение (название расшифровывается как Java Mission-planning and Analysis for Remote Sensing), применяемое планетологами для анализа миссий, однако теперь задействована и упрощенная браузерная версия для базовых задач.

За разработку отвечает лаборатория Mars Space Flight Facility при ASU, создавшая инфракрасный спектрометр THEMIS для орбитера Mars Odyssey. Благодаря этому ключевым достоинством JMARS являются исчерпывающие тепловые и минералогические карты Марса, отсутствующие на развлекательных сайтах. Инструмент задействовался при выборе локаций для посадки марсоходов Curiosity и Perseverance.

Неподготовленному пользователю JMARS может показаться избыточно сложным — это профессиональный инструмент, а не сайт для вечернего просмотра. И тем не менее, его стоит держать в уме как следующую ступень после Mars Trek: если стандартных слоев окажется недостаточно, нужные сведения наверняка отыщутся здесь.

Другие тела Солнечной системы

Семейство порталов Solar System Treks

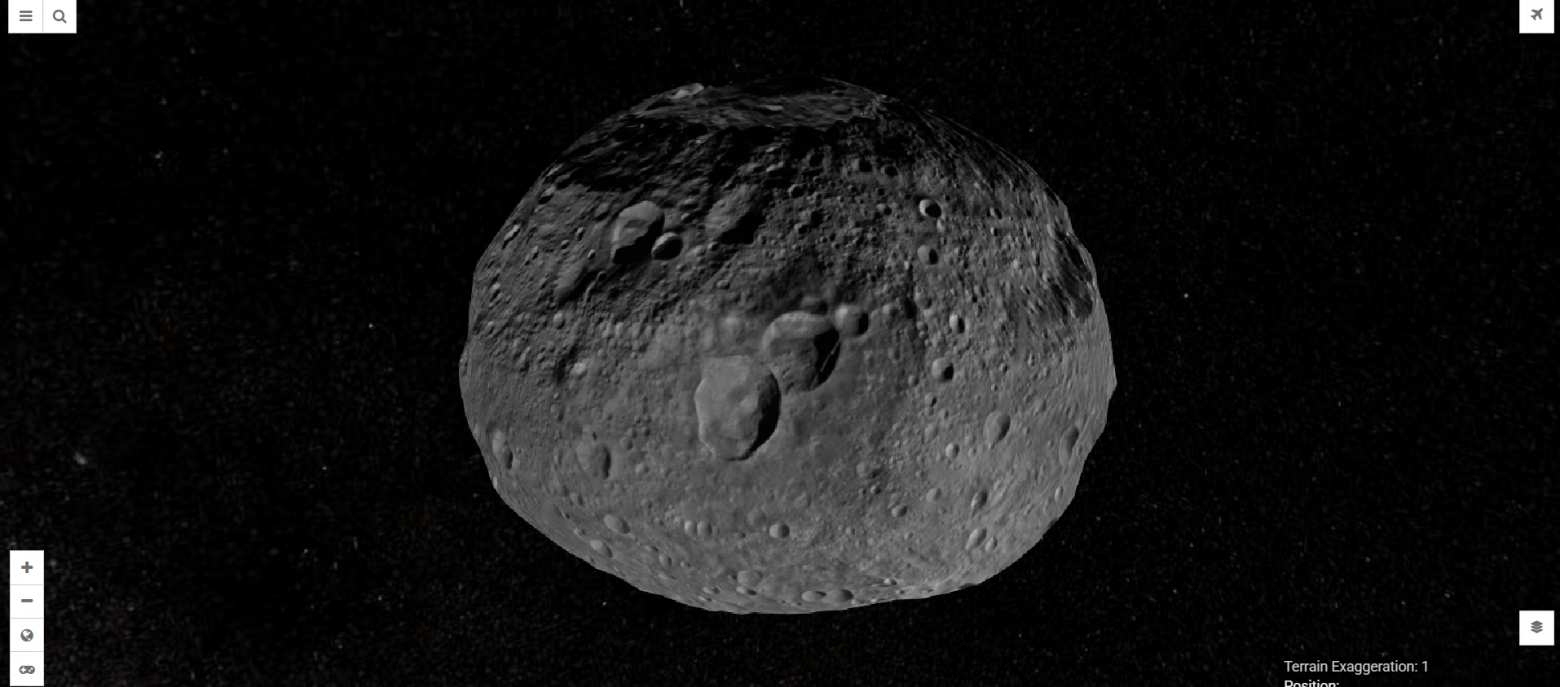

Vesta Trek, Ceres Trek и прочие аналогичные ресурсы используют ту же архитектуру, что Луна и Марс, но открывают доступ к менее медийным, хотя не менее увлекательным объектам — например, крупнейшим астероидам Веста и Церера, изучавшимся станцией Dawn в период 2011–2018 годов.

Платформа изначально проектировалась с расчетом на масштабирование. Инженеры NASA Ames и JPL подключают новые порталы по мере поступления достаточных массивов съемочных данных от очередных миссий, поэтому ассортимент тел постепенно расширяется — все начиналось с лунно-марсианского дуэта, к которому позже присоединились Веста и карликовая планета Церера по мере накопления информации аппаратом Dawn.

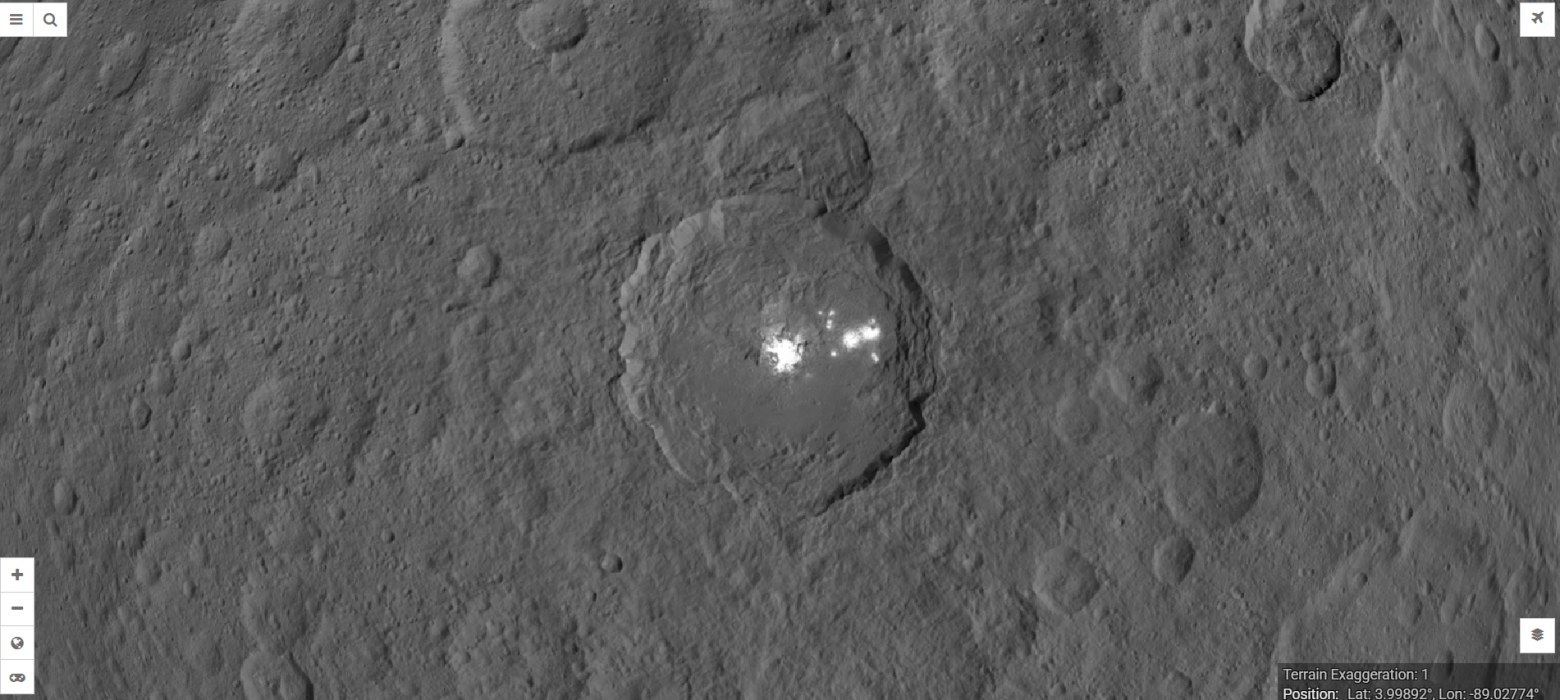

Любопытно, что именно на Церере — исполине пояса астероидов — зонд Dawn зафиксировал загадочные светлые участки внутри кратера Оккатор. Они оказались солевыми отложениями, оставшимися после испарения рассола из недр протопланеты. На Ceres Trek эти образования можно изучить в максимальном разрешении вплоть до деталей рельефа — один из главных сюрпризов планетологии минувшего десятилетия доступен каждому прямо в окне браузера.

Европейские и китайские проекты

В приведенном выше списке доминируют американские разработки — во многом потому, что структуры NASA и JPL десятилетиями системно инвестировали ресурсы в общедоступные веб-интерфейсы. Тем не менее, у Европы и Китая имеются собственные мощные инструменты для работы с планетарными базами данных.

Отдельно стоит упомянуть отечественный вклад. Советские межпланетные станции серий «Луна» и «Зонд» сформировали базу для первых в истории полноценных атласов обратной стороны нашего спутника, а ГЕОХИ РАН им. В. И. Вернадского в кооперации с МИИГАиК на протяжении десятилетий занимались картографированием Луны, Венеры и Марса. Тем не менее, сопоставимого по масштабу открытого интерактивного интернет-ресурса с российскими планетарными данными обнаружить не удалось. Бумажные каталоги советского периода в основном оцифрованы и хранятся в зарубежных хранилищах (например, в планетологическом каталоге Будапештского университета), а не на едином отечественном портале.

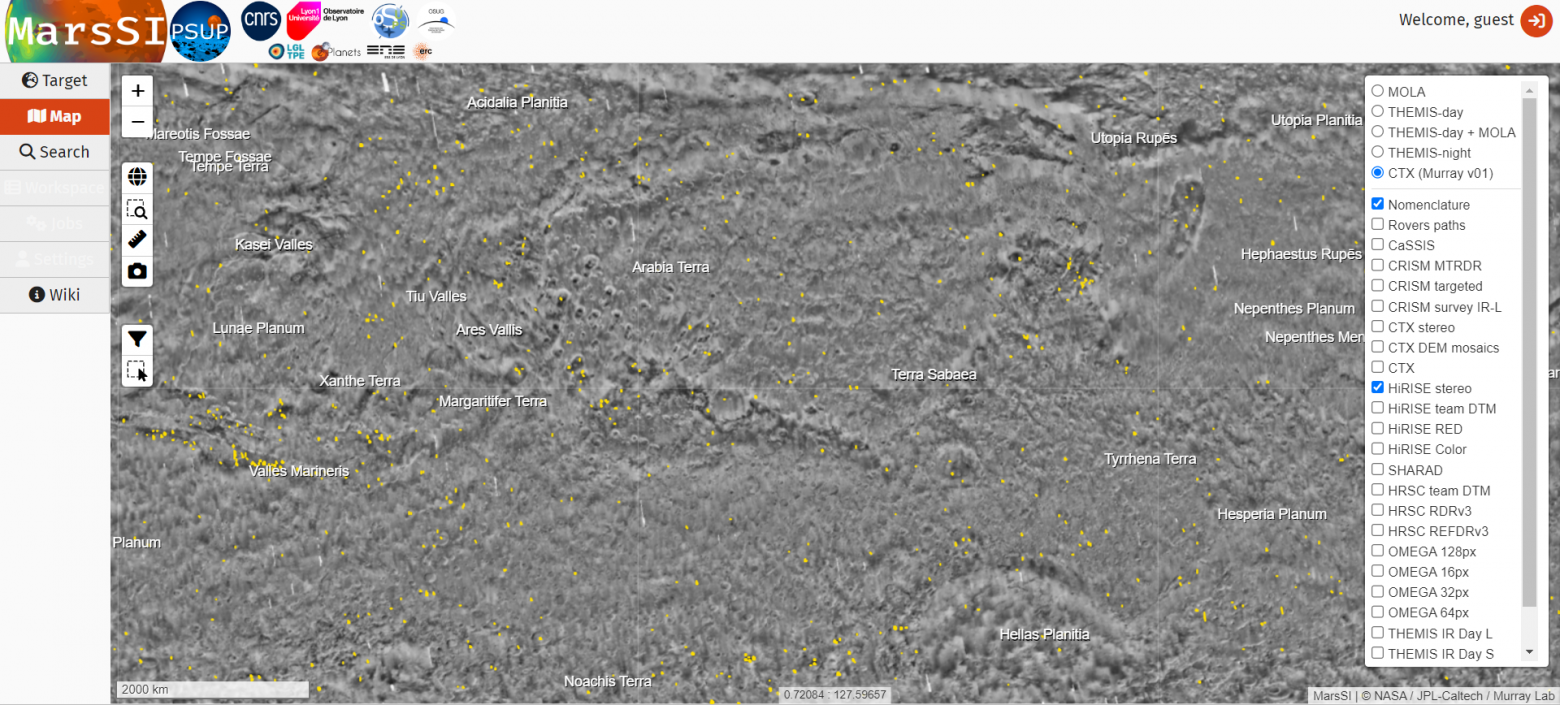

PSUP (Planetary SUrface Portal)

Французский научный ресурс, ориентированный на марсианские исследования. Он был создан по итогам европейской миссии Mars Express. В отличие от Mars Trek, PSUP сконцентрирован вокруг гиперспектральных сведений — прежде всего от прибора OMEGA. Он способен распознавать минералы по спектральному отражению и накладывать эти слои на высокодетальные снимки американских орбитеров.

Проект поддерживается силами Института космической астрофизики (IAS) при Университете Париж-Сакле и Лионской обсерватории при техническом содействии французского космического агентства CNES. В основу интерфейса положен трехмерный просмотрщик геоданных MIZAR, созданный силами CNES. Без PSUP значительная часть уникальной информации прибора OMEGA осталась бы скрыта от широкой публики и независимых исследователей.

Сервис позволяет сопоставлять карты распределения гидратированных соединений (содержащих воду), полученные двумя независимыми приборами — европейским OMEGA и американским CRISM. Подобная перекрестная проверка сведений от разных агентств — золотой стандарт планетологии, и PSUP выступает одной из редких открытых площадок, где это можно проделать самостоятельно.

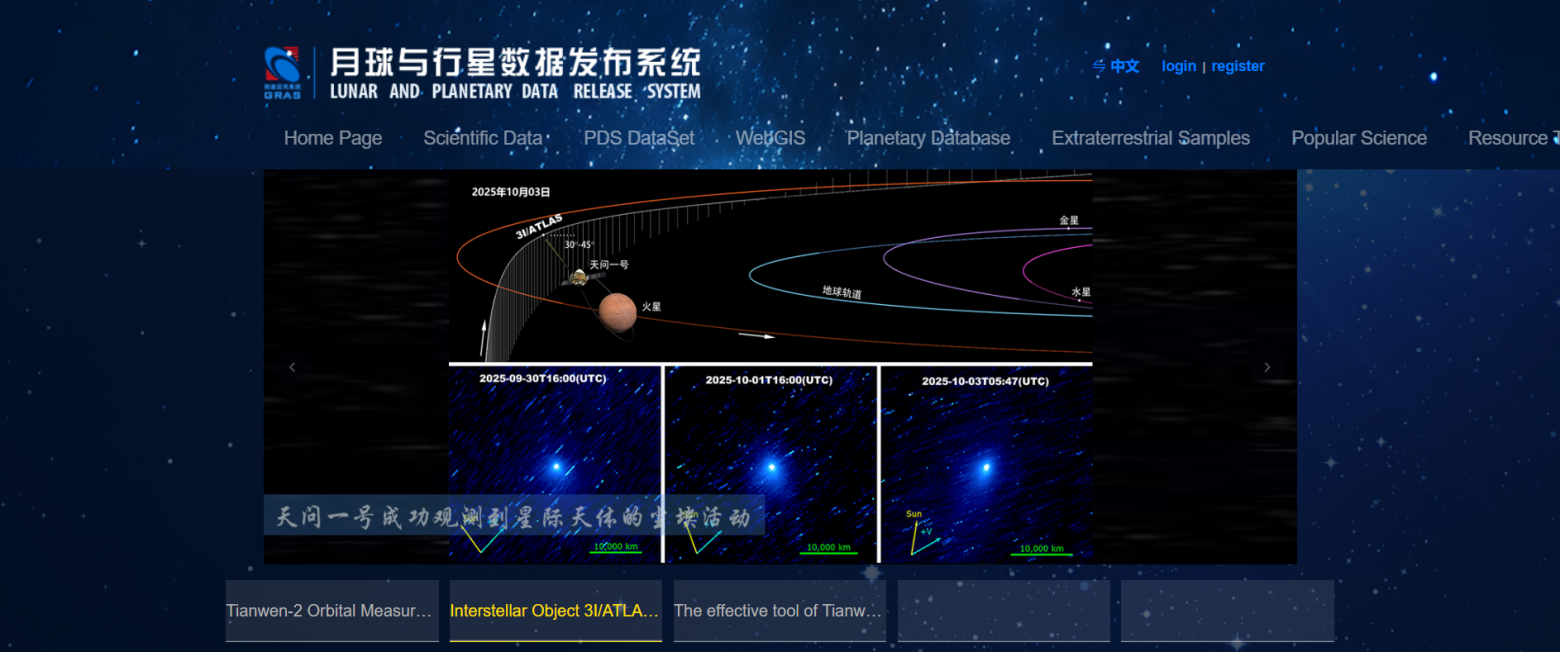

Данные лунных миссий «Чанъэ»

Информационный портал Национальных астрономических обсерваторий Китая (NAOC) при Академии наук КНР. Через этот ресурс обнародуются материалы китайских лунных экспедиций серии «Чанъэ», начиная с пионерского аппарата 2007 года и заканчивая комплексами по доставке внеземного грунта. Пользователи могут скачивать снимки и высотные сетки, разбитые на тайлы. По своей философии проект близок к слоям Moon Trek, но опирается исключительно на национальные приборы.

Именно на фундаменте программы «Чанъэ» китайские исследователи в 2024 году представили новейшую геологическую карту Луны масштаба 1:2 500 000 — наиболее детальную со времен эпохи «Аполлонов». Она насчитывает свыше 12 тысяч кратеров, 81 крупный бассейн и 17 типов пород. На создание атласа ушло более десятилетия под руководством геохимика Оуян Цзыюаня, именуемого на родине «отцом» лунной программы.

Интерфейс ресурса менее дружелюбен по сравнению с американскими аналогами: часть функций требует регистрации, а массивы данных поставляются в профессиональном формате TIFF без интерактивного веб-просмотрщика. Данный сайт предназначен скорее для специалистов, готовых работать с ГИС-пакетами вроде QGIS.

Звездное небо и созвездия

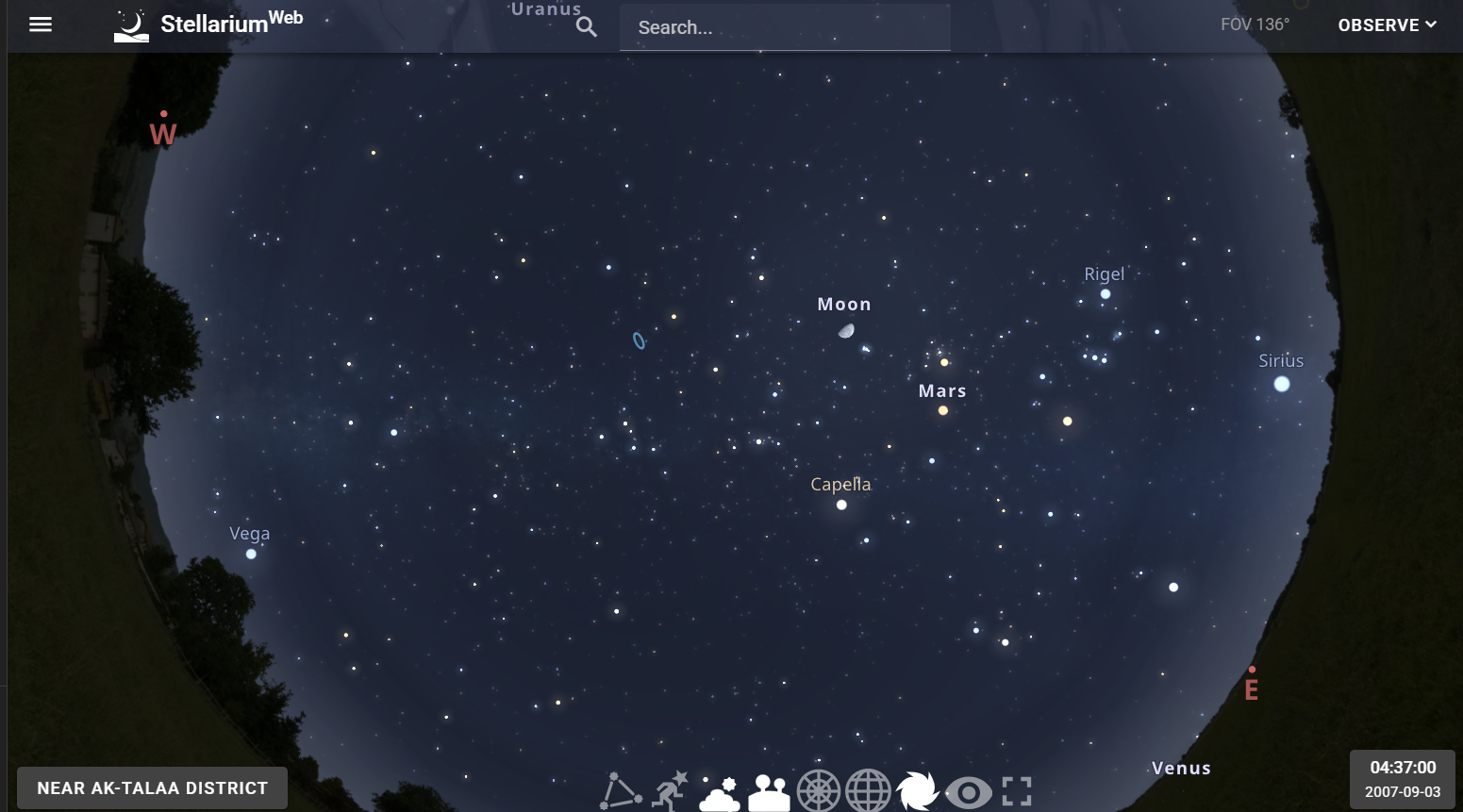

Stellarium Web

Браузерная адаптация знаменитого планетария с открытым исходным кодом. Она представляет собой реалистичную карту небесной сферы для любой точки Земли и любого момента времени (прошлого или будущего) с контурами созвездий, мифологическими очертаниями и поиском звезд, планет и дипскай-объектов.

В основе лежит движок Stellarium Web Engine, переписанный на WebGL на базе десктопного приложения. Он открывает доступ к каталогу Gaia, включающему более миллиарда звезд, и современным обзорам неба. Классический настольный Stellarium — один из ветеранов любительской астрономии с открытым кодом, применяемый даже в профессиональных планетариях для полнокупольных шоу.

Установив актуальные параметры времени и координат, вы получите точную копию звездного узора, видимого за вашим окном — остается лишь выйти на улицу со смартфонам для сверки.

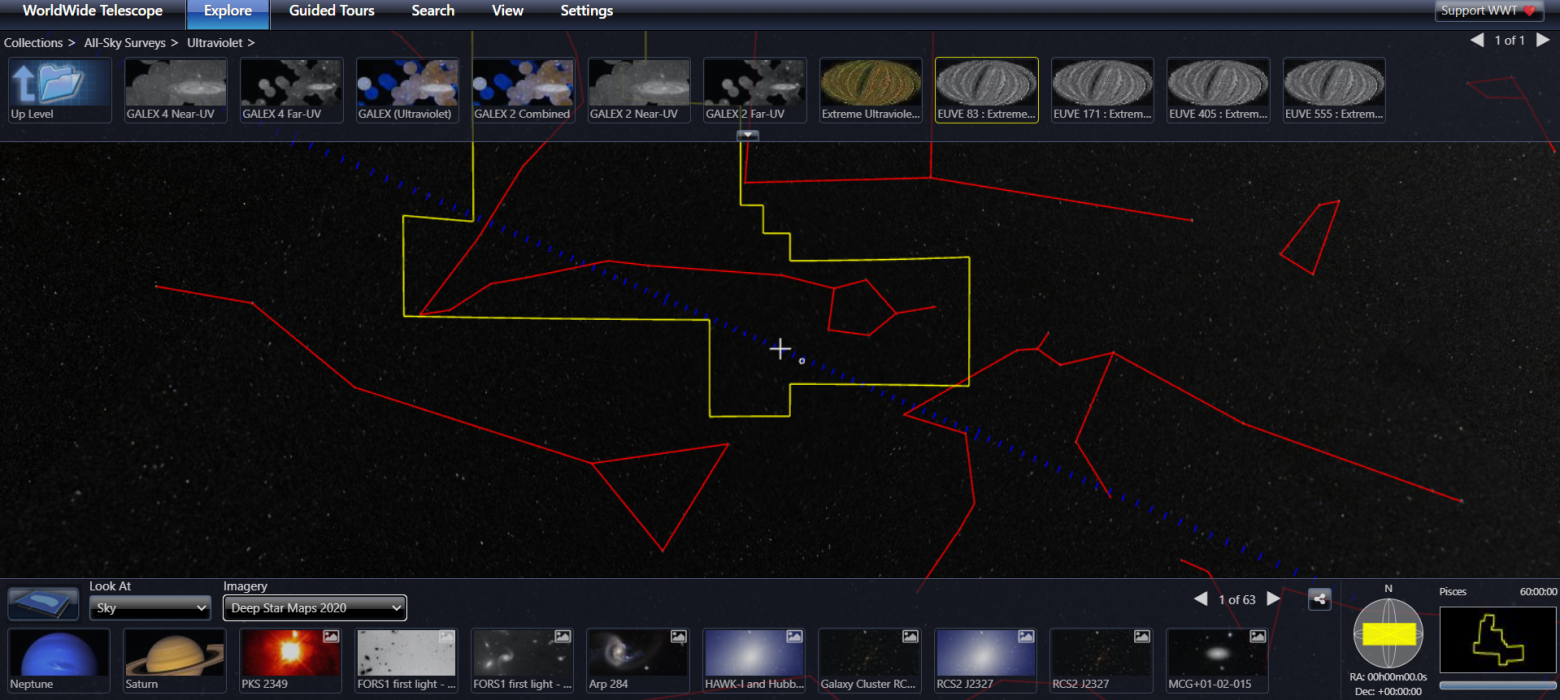

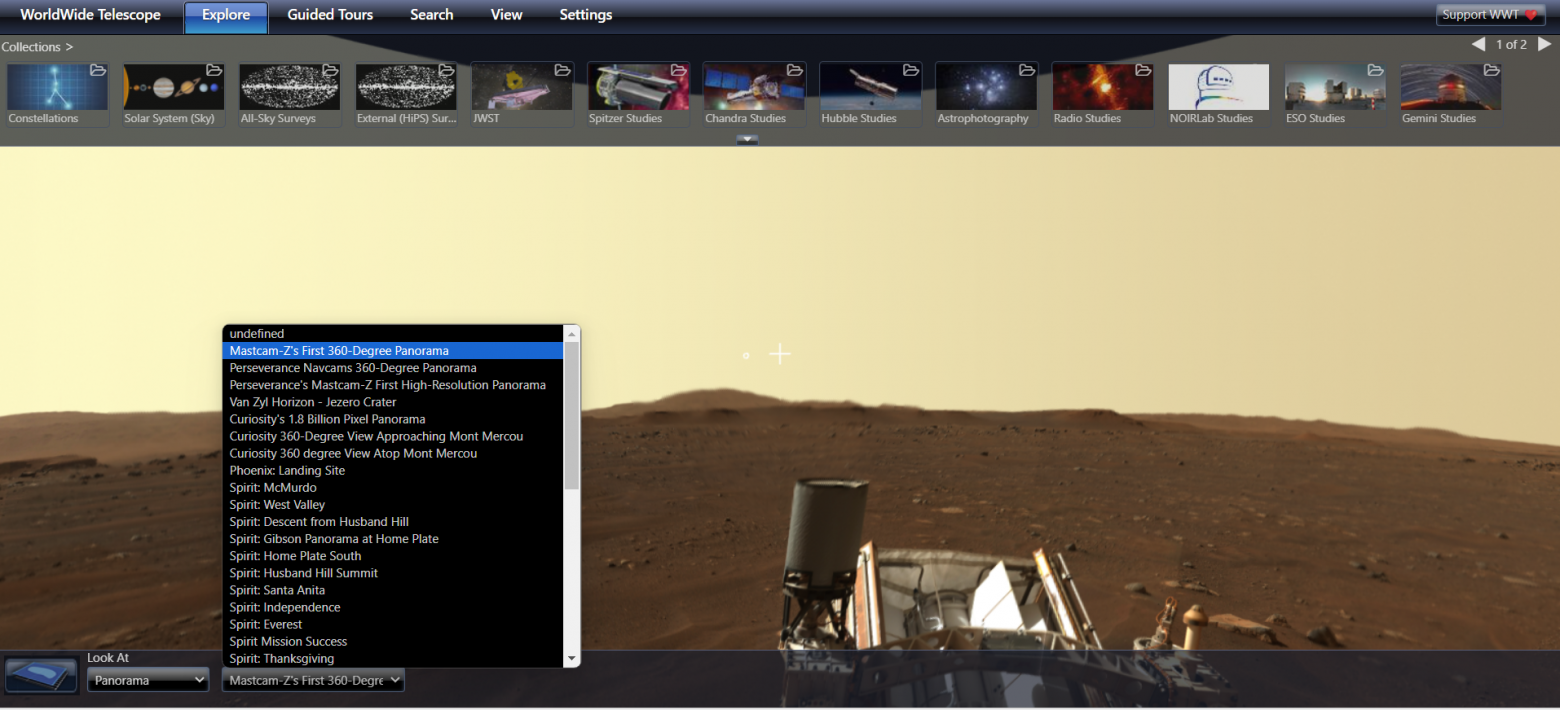

WorldWide Telescope

Гораздо более исследовательский комплекс. Это не просто карта, а полноценный навигатор по множеству всеобъемлющих обзоров неба в различных диапазонах спектра — от видимого света до рентгеновских и радиоволн. Слои можно накладывать друг на друга и сопоставлять.

Проект запущен в 2008 году специалистами Microsoft Research как приложение для Windows. В 2015 году код перевели на лицензию MIT, а с 2016 года сопровождение перешло к Американскому астрономическому обществу (AAS). Это крупнейшее профессиональное объединение астрономов задействует WWT не только для просвещения, но и для визуализации научных открытий прямо на звездной карте.

Помимо самостоятельных поисков, сервис примечателен функцией интерактивных «туров» — готовых экскурсий с голосовым сопровождением, плавно перемещающих зрителя от объекта к объекту. Их создают как профессионалы для демонстрации своих работ, так и преподаватели для уроков: по сути, это полноценные видеолекции, где вместо слайдов используется трехмерная модель Вселенной.

Профессиональные атласы неба и дальний космос

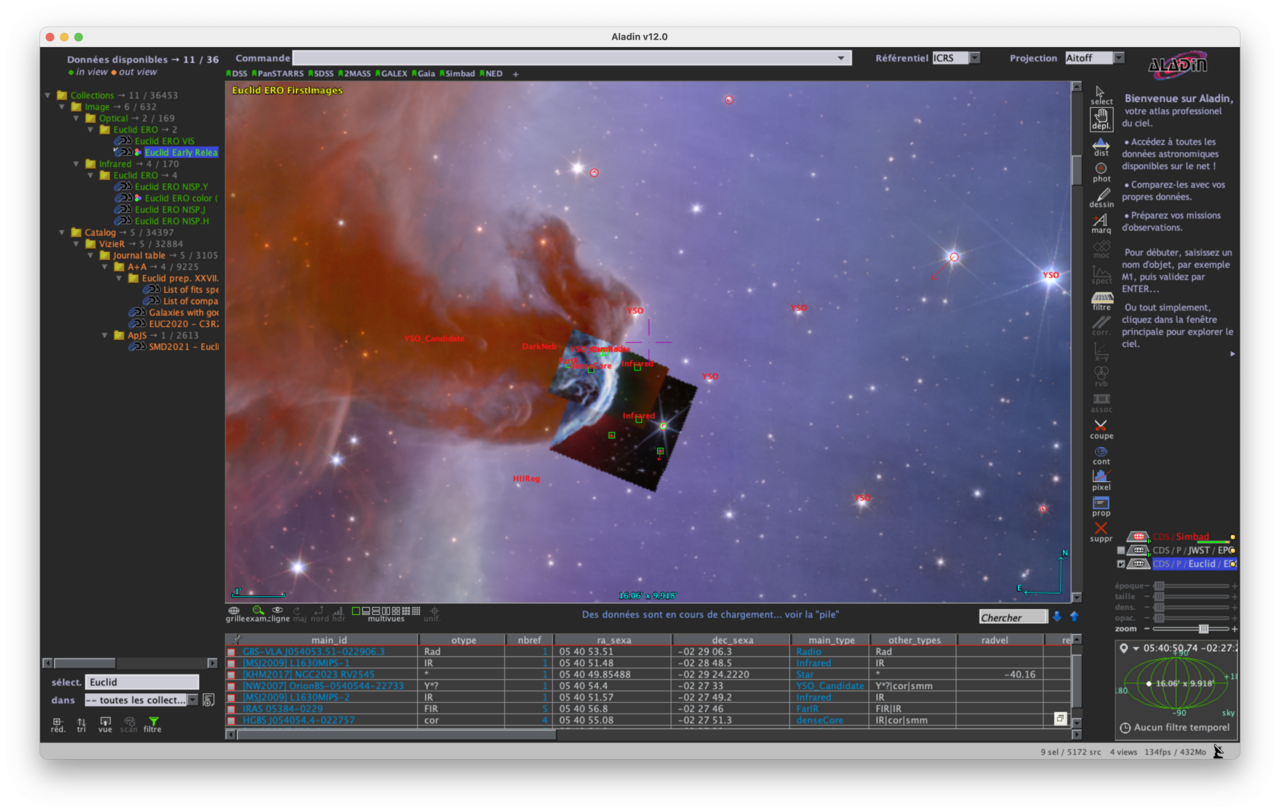

Aladin Sky Atlas

Это интерактивный небесный атлас, которым пользуются практикующие астрономы. Он позволяет совмещать снимки одной области космоса из разных обзоров, дополнять их каталогами объектов с точными координатами и кликать на любую точку для получения исчерпывающих научных справок.

Разработкой занимается Центр астрономических данных Страсбурга (CDS) при местной обсерватории — один из мировых узлов хранения астроархивов, знаменитый базами данных SIMBAD и VizieR. Сам атлас существует с 1999 года в виде Java-утилиты, а с 2013 года обзавелся облегченным браузерным клиентом Aladin Lite. Последний базируется на открытом стандарте HiPS (Hierarchical Progressive Survey), обеспечивающем бесшовное масштабирование сверхдемократичных по размеру небесных карт без необходимости предварительной закачки больших фрагментов.

Aladin Lite оказался настолько удобным встраиваемым модулем, что стал де-факто индустриальным стандартом. На нем базируются порталы Европейского космического агентства и Европейской южной обсерватории. Иными словами, изучая с виду простой сайт звездной карты, вы часто взаимодействуете с тем же движком, который применяют штатные исследователи космических ведомств.

Игровой сервер с криперами и порталом в Незер.

Добывайте ресурсы, стройте объекты, исследуйте мир Selectel в Minecraft и получайте призы.

Исследовать →

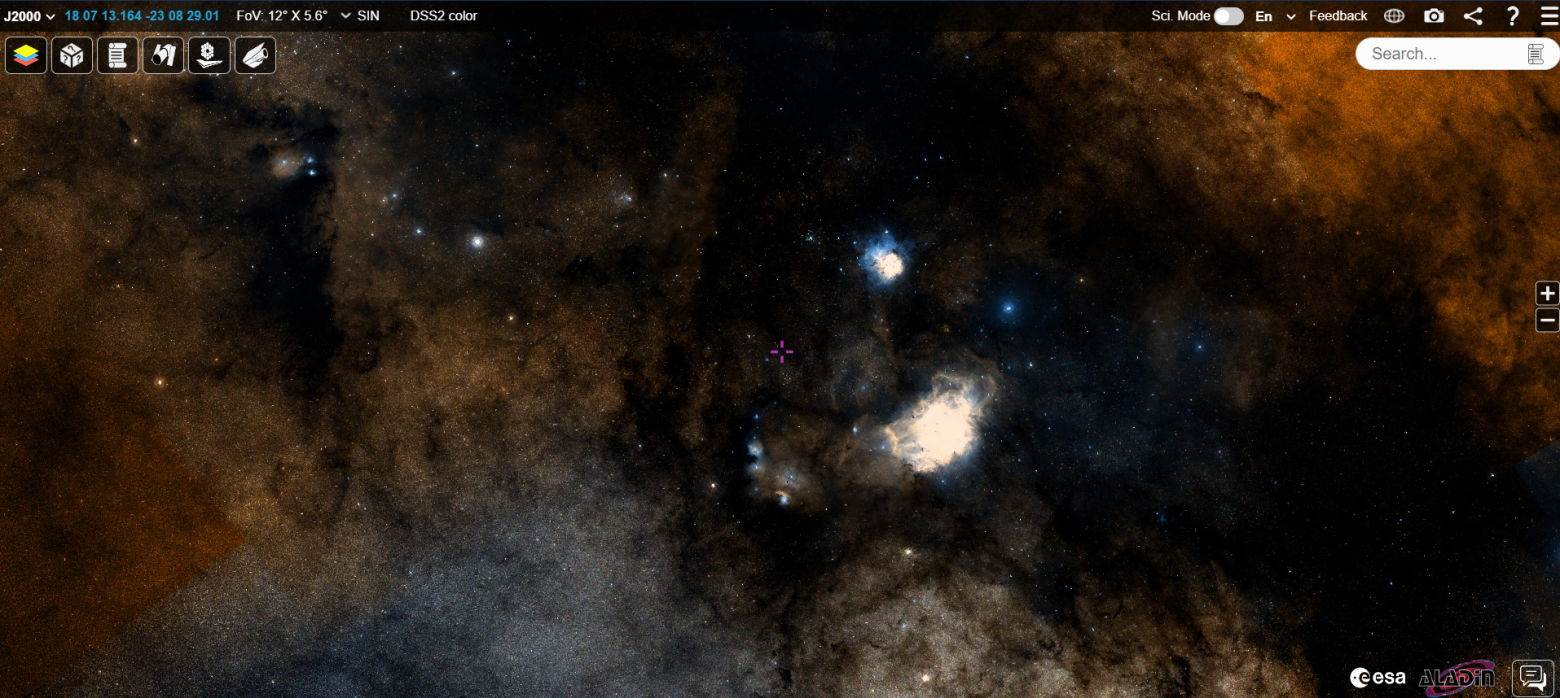

ESASky

Витринный портал Европейского космического агентства, по сути представляющий собой интерфейс-обертку для упомянутого Aladin Lite. На едином холсте сведены материалы более чем десятка космических обсерваторий — от «Хаббла» и «Джеймса Уэбба» до рентгеновского телескопа XMM-Newton и астрометрического зонда Gaia.

Ресурс спроектирован в Европейском центре космической астрономии (ESAC) в Мадриде так, чтобы с ним мог разобраться неподготовленный пользователь. Предусмотрено два основных режима:

• «Исследователь» с функцией генерации случайных объектов (туманностей, галактик, экзопланет);

• «Научный» с поиском по каталогам, экспортом исходных данных в формате FITS и инструментами для планирования наблюдений.

Один клик позволяет сопоставить вид одной и той же точки в разных диапазонах. Например, наложив инфракрасный снимок туманности от «Уэбба» на рентгеновские данные XMM-Newton, вы увидите разительные отличия, обусловленные тем, что разные спектры выявляют различные физические феномены (раскаленный газ, холодную космическую пыль, магнитные силовые линии).

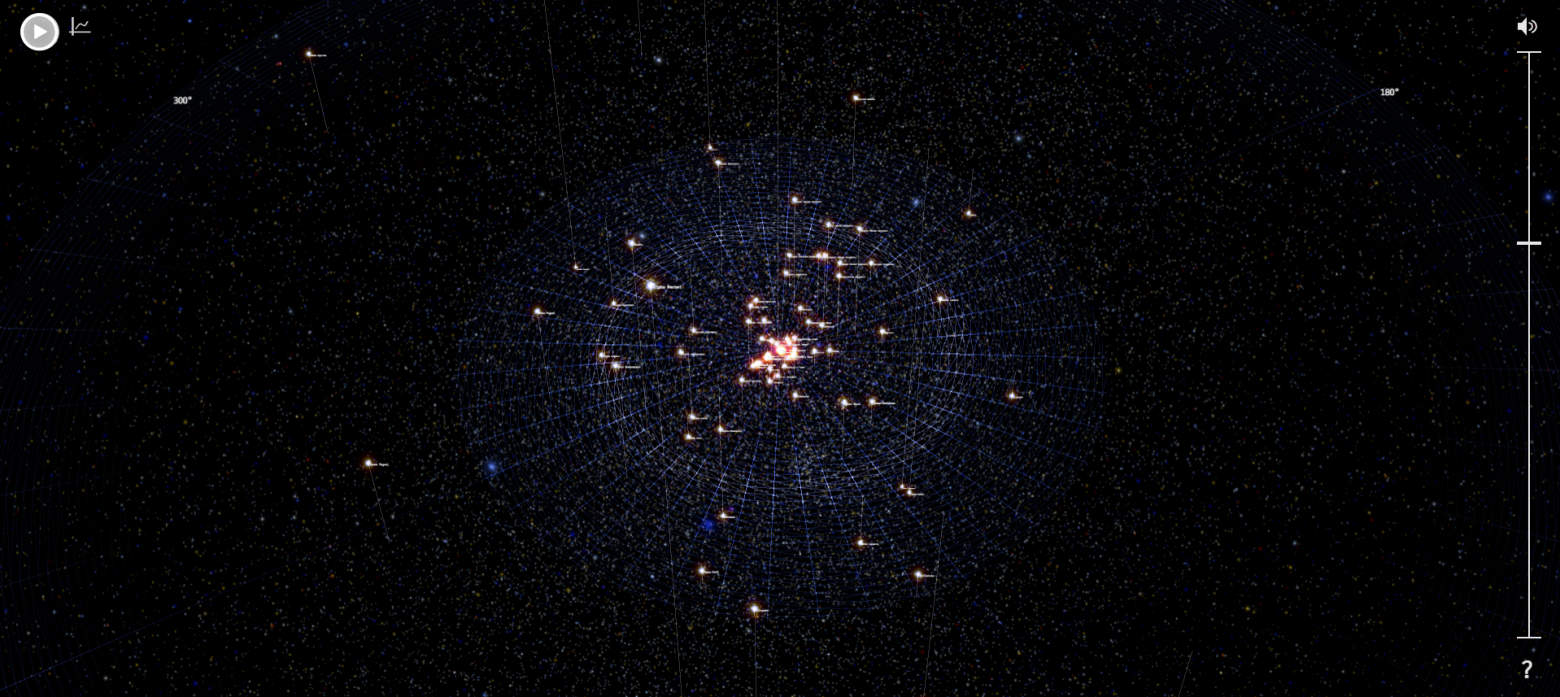

100,000 Stars

Менее академичный, но потрясающе красивый визуальный эксперимент. Трехмерная сцена стартует из окрестностей Солнца и позволяет отдалиться, чтобы оценить пространственное распределение свыше ста тысяч ближайших звезд вплоть до художественной модели диска Млечного Пути (нарисованной приблизительно, поскольку столь детальных прямых измерений всей галактики у нас пока нет).

Проект воплотила команда Google Creative Lab в 2012 году для демонстрации передовых на тот момент веб-технологий: WebGL, трансформаций CSS3D и Web Audio для фонового музыкального сопровождения. За основу взяты каталоги Hipparcos (ЕКА) и каталог Глизе.

С учетом прошедших лет проект можно считать раритетом веб-индустрии, но в свое время он наглядно доказал способность браузеров обрабатывать сложную интерактивную графику без установки плагинов.

Внутрь встроен автоматический тур, проводящий зрителя от нашего светила к периферии смоделированной области галактики с краткими справками — это отличный способ за пару минут прочувствовать всю разреженность звездного населения даже в относительно «плотных» окрестностях Солнца (львиную долю пути занимает абсолютная пустота).

Заключение

Если земные картографические сервисы из предыдущего обзора спорят главным образом о том, как оптимально перенести уже изученную поверхность на плоскость, то в случае с внеземными объектами ситуация диаметрально противоположна. Ландшафты других миров открываются лишь по мере пролетов зондов, а белые пятна на детальных картах Марса или Луны означают лишь то, что туда еще не направлялась оптика достаточного разрешения.

Карты земных континентов отражают досконально изученные территории. Планетарные порталы служат порталом в исследования, которые вершатся прямо сейчас. И, возможно, в будущем картографы Марса или Нептуна будут точно так же дискутировать о том, чья проекция точнее отражает действительность.
