Как советские гики осваивали программирование? (Spectrum Edition, часть 2)

Технические характеристики «Профессионала» впечатляли: постоянная память состояла из двух чипов по 64 Кб, а графическая подсистема поражала воображение — разрешение 512×240 при 16 цветах из палитры в 256 оттенков. Картинка в играх выглядела невероятно сочной и детальной, особенно на фоне привычной для оригинального «Спектрума» крупных пикселей.

Сопутствующая документация. Источник.

Разработчики также предусмотрели специальный драйвер, обеспечивавший вывод 80 символов в строке вместо стандартных 32 или 64. Это позволяло более плотно компоновать текст на дисплее, значительно повышая удобство набора документов и написания кода.

Предположительно, графика расширенного экрана «Профи». Источник.

Центральный процессор компьютера не уступал другому культовому клону — «Скорпиону». Он поддерживал турборежим на тактовой частоте 7 МГц, обеспечивая высокую производительность. Дополняли картину звуковой сопроцессор AY-3-8910/12, интерфейс Centronics для подключения принтера, последовательный порт для мыши или модема, контроллер дисковода с цифровой ФАПЧ, полноценный контроллер IDE ATA для винчестеров и системная шина расширения. Настоящий инструмент для профессионалов!

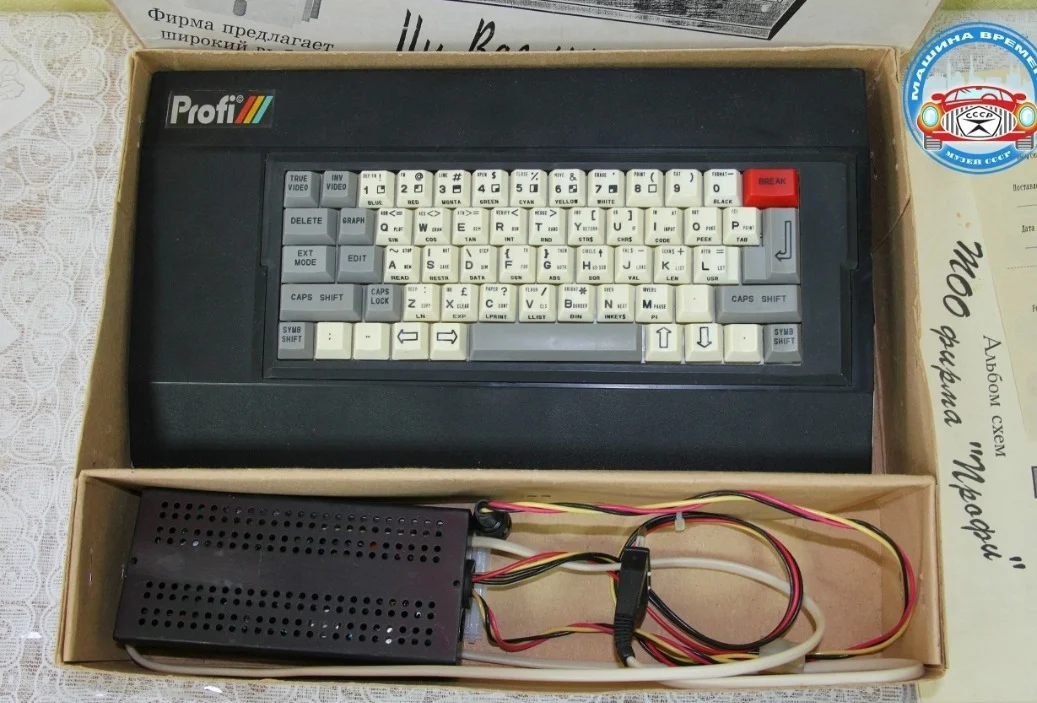

«Профи», версия Profi ver. 3-2. Источник.

Тематическое сообщество ВКонтакте.

Подробный материал о потенциале платформы “Profi”.

Познавательный видеоролик об истории создания.

#2. Искра-1085

Если «Профи» зарождался в столице, то «Искра-1085» появилась на свет в Курске на мощностях крупного предприятия союзного значения — завода «Счётмаш».

«Искра-1085». Источник.

Завод «Счётмаш» в первую очередь прославился производством надежной кассовой техники вроде аппаратов «Искра-302А», которые повсеместно использовались в советской торговле, сберкассах и почтовых отделениях.

С наступлением эры персональных компьютеров предприятие не осталось в стороне и наладило выпуск собственной версии популярной британской ЭВМ.

Внутреннее убранство «Искры». Источник.

Архитектура «Искры-1085» базировалась на отечественном процессоре Т34ВМ1, созданном в НИИ точной технологии (НИИТТ) и совместимом с Z80A. Роль постоянной памяти выполняли две микросхемы КС573РФ4А, а объем ОЗУ составлял 64 Кб.

Компьютер оснащался встроенным блоком питания с трансформатором, а его корпус унаследовал дизайн модели «Искра-1080 Тарту», выпускавшейся на том же заводе с 1988 года. При этом «Тарту» была оригинальной советской разработкой на базе аналога Intel 8080A и клоном не являлась.

#3. Дельта-С

География советских спектрум-клонов охватывала множество городов — от Челябинска до Таганрога. Не осталась в стороне и Чувашия, где выпускался собственный вариант компьютера под названием «Дельта-С».

Чувашская красавица «Дельта-С». Источник: dukeyusupov.ru..

Внутреннее устройство. Источник: dukeyusupov.ru.

Основной производственной площадкой стал чебоксарский завод «Сеспель», названный в честь поэта Михаила Сеспеля (что в переводе означает «подснежник»). Позднее к выпуску подключился Чебоксарский приборный завод, а со временем производство перенесли и на другие предприятия страны.

Модификация «Дельты-С» от завода «Элар». Источник.

Схема компьютера насчитывала порядка 75 микросхем с раздельным адресным пространством оперативной памяти общим объемом 48 Кб: первые 16 Кб строились на микросхемах КР565РУ6, а остальные 32 Кб — на КР565РУ5. Тактовая частота процессора составляла 3,5 МГц; в качестве него мог использоваться отечественный аналог Z80 (например, КР1858ВМ1 или Т34ВМ1), хотя в некоторых экземплярах встречались и оригинальные комплектующие от Zilog.

Одной из примечательных особенностей «Дельты-С» была эстетичная клавиатура с прозрачными пластиковыми колпачками клавиш, создававшая на рекламных снимках футуристичный образ.

Источник.

Рабочий экземпляр «Дельты». Источник: dukeyusupov.ru.

Впрочем, пользователи отмечали, что конструкция оказалась не самой практичной: каждая кнопка крепилась на тонком пластиковом штоке с боковыми стабилизаторами и при нажатии заметно раскачивалась. Для точного ввода символов требовалось нажимать строго по центру клавиши.

Та самая клавиатура. Источник: dukeyusupov.ru.

Со временем линейка развивалась: свет увидела «Дельта-С-02» с уменьшенным до 52 штук количеством микросхем и более надежной мембранной клавиатурой. А в начале 90-х появились модификации с 128 Кб памяти на базе БМК Кб01ВГ1-2.

#4. Балтик

Несмотря на свое географическое название, компьютер «Балтик» не имел прямого отношения к Ленинграду, ставшему колыбелью отечественного спектрумостроения. Точное происхождение принципиальной схемы остается до конца невыясненным, однако известно, что разработка велась с 1985 по 1987 год.

«Балтик» (версия от кооператива «Сонет»).  Источник.

Электронная начинка устройства насчитывала всего 46 микросхем, а процессор функционировал на повышенной до 4 МГц частоте. С одной стороны, это обеспечивало небольшой прирост быстродействия, с другой — порой приводило к сбоям в таймингах некоторых игр. Ранние версии платы часто поставлялись без распаянного видеовыхода, поэтому владельцам приходилось самостоятельно браться за паяльник.

Источник.

Загадочный «Балтик» выпускался в нескольких модификациях: от простых вариантов с загрузкой программ с магнитофонной ленты до продвинутых комплектаций с дисководами, интерфейсом для принтера и поддержкой операционной системы CP/M.

Плата компьютера «Балтик». Источник.

Одной из интересных особенностей машины было наличие аппаратного ROM-диска: при нажатии специальной клавиши дополнительное ПЗУ на доли секунды подменяло основную память, мгновенно загружая меню программ в ОЗУ. Кроме того, компьютер комплектовался встроенным «Disk Monitor» — удобной утилитой для работы с файлами.

Модификация со встроенным блоком питания. Источник.

Свое название компьютер получил благодаря широкому распространению в прибалтийских республиках, хотя он также пользовался популярностью в Беларуси и активно поставлялся в различные регионы РСФСР.

Иллюстрация из журнала «Радиолюбитель», посвященная прошивке ПЗУ.

#5. Робик

Название этого компьютера никак не связано с одноименной советской учебной средой программирования. «Робик» представлял собой полноценную микроЭВМ, разработанную в городе Черкассы (УССР).

Советский киберпанк. Источник.

За этим наименованием скрывался клон ZX Spectrum 48K на базе 53 микросхем. Особенностью архитектуры было теневое ПЗУ: первые 16 Кб адресного пространства постоянной памяти дублировались микросхемами ОЗУ. Компьютер имел встроенный интерпретатор Бейсика, но работал исключительно с магнитной лентой — никаких дисководов в базовой комплектации не полагалось.

Источник.

С конфигурацией клавиатуры тоже наблюдалась некоторая вариативность: в различных источниках упоминаются модели на 40, 55 и даже 60 клавиш, причем часть из них дублировала функции Кемпстон-джойстика.

Источник.

Несмотря на свою родословную, «Робик» порой демонстрировал проблемы совместимости с оригинальным «Спектрумом». Правда, ситуацию спасала загрузка оригинального синклеровского ПЗУ в первые 16 Кб ОЗУ: после этого машина безошибочно распознавала софт, хотя поддержка кириллицы при этом слетала до следующей перезагрузки.

#6. Хоббит

Помимо персонажей Толкиена, это имя носил весьма интересный клон ZX Spectrum, появившийся благодаря советско-швейцарскому сотрудничеству.

Рекламный буклет советско-швейцарского «Хоббита». Образ Бильбо на иллюстрации явно вдохновлен Евгением Леоновым. Источник.

В конце 1980-х годов смягчение государственной политики позволило иностранному капиталу участвовать в совместных предприятиях на территории СССР.

«Хоббит». Источник.

Одним из плодов этих веяний стал ленинградский научно-технический центр InterCompex, запустивший производство «Хоббитов» по проекту разработчиков Михаила Осетинского и Дмитрия Михайлова.

Технически этот компьютер заметно превосходил стандартные клоны. Он использовал процессор Zilog Z80A на частоте 3,5 МГц с доработанной архитектурой, 64 Кб ОЗУ и постоянную память емкостью от 16 до 64 Кб. Разрешение экрана составляло 256×192 точки при 15 цветах, также поддерживался текстовый режим 80×24 символа.

Источник.

Компьютер оснащался удобной механической клавиатурой на 74 клавиши с поддержкой латиницы и кириллицы. Интерфейсы включали три порта для джойстиков, Centronics для принтера, последовательный RS-232 для модемов и сетей, контроллер дисководов (до 4 штук) и магнитофонный вход. Помимо этого, имелась плата SME с 32 Кб кэша для видеовыхода CGA и совместимость с советской версией CP/M (BETA).

Источник.

Главной изюминкой «Хоббита» была встроенная Forth-подобная среда, дававшая низкоуровневый доступ к аппаратно-программным ресурсам машины — работе с видеоподсистемой, дисками и сетью.

В ПЗУ были зашиты расширенный BASIC с сетевыми функциями и подсветкой синтаксиса, графический язык Logo, а также стандартная дисковая оболочка TR-DOS. Корпус для модификации «БК-0-31» был заимствован у советского компьютера БК-0010 — отличный пример раннего отечественного ресайклинга!

Семейство включало четыре основные версии: «Хоббит БК-0-31», «Хоббит ПИА», «Хоббит ИА» и «Хоббит 80ХХ». Последняя стала наиболее массовой и поставлялась в учебные заведения тиражом в 5 000 штук, а общий выпуск всех модификаций достиг 15 000 экземпляров. Часть тиража даже экспортировалась за рубеж, включая Великобританию.

#7. Символ

Этот бюджетный клон выпускался мелкими сериями с начала 1990-х и до 1995 года на двух предприятиях: Пензенском радиозаводе и саратовском заводе «Молот» в городе Петровске.

«Символ». Источник:

Компьютер отличался компактностью и упрощенной схемотехникой. Пластиковый корпус состоял из двух половин, в каждой из которых размещались платы — основная и клавиатурная. Клавишная панель с механическими кнопками откидывалась вправо на манер книжного переплета и соединялась с системной платой шлейфом из проводов.

Источник:

На задней панели находились четыре пятиштырьковых разъема для подключения джойстика Кемпстон, магнитофона и телевизора, а также гнездо питания на 5 вольт. Для подключения к цветному телевизору требовалось использовать специальный адаптер, переключающий его в RGB-режим.

Характеристики «Символа» были типичными для своего класса: процессор, совместимый с Z80 (работавший на частоте 4 МГц), 16 Кб постоянной памяти с интерпретатором Бейсика и 48 Кб ОЗУ. Существовало две основные модификации: базовая на 48K и более продвинутая версия «Символ» 128K, оснащенная дисководом.

Эпоха отечественных персональных ЭВМ оставила яркий след в истории. Будь то «Спектрум», «Микроша», «БК-0011» или «Радио-86РК», эти компьютеры сформировали целое поколение инженеров и энтузиастов, готовых собирать технику своими руками. И пусть отечественная индустрия в итоге уступила глобальному рынку ПК, мы по праву можем гордиться периодом, когда наша страна была мощной технологической державой.
