Фото дня: рентгеновский снимок нового 24-дюймового компьютера Apple iMac

Специалисты iFixit разобрали новый компьютер Apple iMac с 24-дюймовым дисплеем, чтобы оценить его ремонтопригодность. Пока они опубликовали лишь первую часть отчета о разборке, так что окончательная оценка неизвестна. Однако уже сейчас бросается в глаза то, как мало места занимают в корпусе компьютера электронные компоненты в сравнении с тем, как это было в моделях прежних лет выпуска. Хорошее представление об этом и о компоновке в целом дает рентгеновский снимок изделия, сделанный для iFixit специалистами Creative Electron.

Однокристальная Apple M1, оперативная память и другие микросхемы расположены на узкой печатной плате в нижней части корпуса. Ниже она изображена отдельно, уже после извлечения из корпуса.

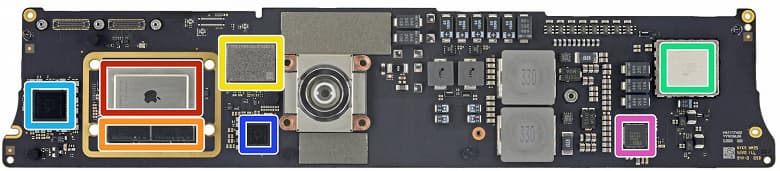

Красным обведена SoC Apple M2, оранжевым — расположенные «бутербродом» под M1 две микросхемы памяти LPDDR4 объемом по 4 ГБ каждая производства SK Hynix. Желтым выделена микросхема флеш-памяти объемом 128 ГБ производства Kioxia. Зеленое — это беспроводной модуль Apple 339S00763, обеспечивающий поддержку Wi-Fi и Bluetooth, голубое и синее — контроллеры питания Apple APL1096/343S00474 и Apple APL1097/343S00475. Розовым показан контроллер ШИМ-контроллер Richtek RT4541GQV.
