Безопасное и удобное тестирование плат в лабораторных условиях

После развертывания базовой инфраструктуры в лабораторных помещениях закономерно встает следующий вопрос: чем именно укомплектовать рабочее пространство, чтобы обеспечить инженерам максимальное удобство и высокий уровень безопасности? Ниже делюсь перечнем оборудования, ставшего неотъемлемой частью нашей ежедневной разработки, а также узлами, оптимизация бюджета на которых чревата серьезными рисками.

Отказоустойчивое электропитание

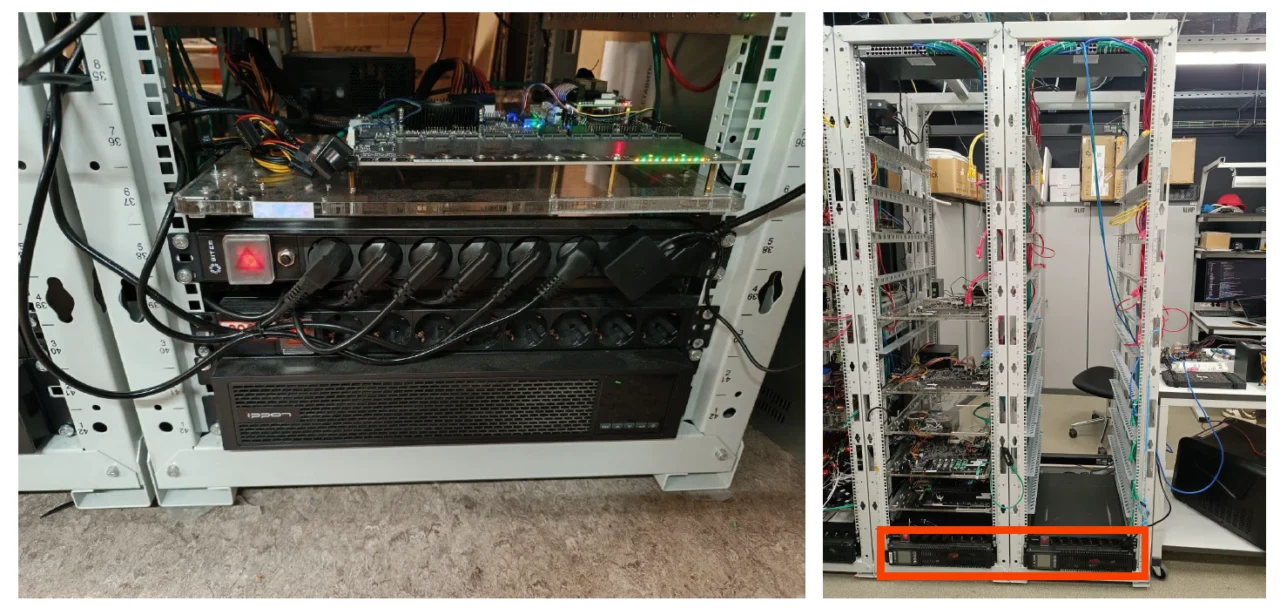

В процессе тестирования фокус команды должен быть сосредоточен на валидации разрабатываемых устройств, а не на мониторинге стабильности городской электросети. Продуманная компоновка телекоммуникационных шкафов помогла нам решить и эту задачу: в основание каждой стойки монтируется выделенный источник бесперебойного питания мощностью от 2,5 до 3 кВт. Подобная конфигурация дает сразу комплекс преимуществ.

Во-первых, кратковременные просадки и микропаузы в питающей сети больше не провоцируют внезапную перезагрузку стендов. Автоматизированные тесты продолжают выполняться в штатном режиме, исключая необходимость выяснять, чем вызвана ошибка — реальным багом в прошивке или скачком напряжения.

Во-вторых, при длительном блэкауте у автоматики и специалистов остается солидный запас времени для корректного завершения системных процессов, сохранения дампов и безопасного отключения узлов без риска повреждения файловых систем.

Наконец, локальный ИБП в каждой стойке обеспечивает модульность всей структуры: сбой в отдельном сегменте никак не затрагивает соседние шкафы, а регламентное обслуживание или замена узлов проводятся без остановки смежных стендов.

Мы также ответственно подошли к разводке розеточных групп. Множество стендовых плат коммутируются между собой несимметричными (single-ended) шинами данных вроде I2C или UART. Если в цепи хотя бы одного прибора отсутствует заземляющий контакт в силовой вилке, вся группа обязана питаться от одного и того же ИБП во избежание возникновения паразитной разности потенциалов. Пренебрежение этим правилом ведет к трудноуловимым «плавающим» ошибкам, а в критических случаях — к физическому выгоранию портов ввода-вывода и микросхем.

Вспомним инцидент с поиском первопричины сбоя на плате, описанный в предыдущем материале: ключевую роль там сыграла распределительная коробка заземления. Этот аспект заслуживает особого внимания, так как напрямую касается безопасности персонала и техники.

Принято различать защитное и антистатическое заземление. Первое призвано обезопасить человека от поражения электрическим током: все металлические шасси, корпусы стоек и измерительные приборы должны сводиться к единому контуру заземления.

С этой задачей монтажники обычно справляются без труда: устанавливается центральная шина, соединяемая с контуром здания, а механические крепления шкафов надежно затягиваются для обеспечения непрерывности цепи. В результате для защиты от статики инженеру достаточно зафиксировать браслет на любой неокрашенной металлической детали стойки.

Антистатический (ESD) контур устроен сложнее. Его принципиальное отличие заключается в том, что рабочая зона (например, ESD-коврик) подключается к земле через высокоомный резистор. Это обеспечивает постепенный, контролируемый сток статического заряда без риска искрового разряда. Именно здесь мы и столкнулись с человеческим фактором: несмотря на четкие требования ТЗ, электрики подвели провод ESD-заземления напрямую к общей шине без резистора, что и послужило источником описанных ранее проблем.

Поэтому на этапе проектирования критически важно убедиться в понимании подрядчиками разницы между защитным и антистатическим контурами — ошибки монтажа здесь чреваты как выходом из строя электроники, так и угрозой для здоровья людей.

Организация сетевой инфраструктуры

При оснащении лаборатории стойками сетевые инженеры часто предлагают внедрить классическую серверную топологию с использованием патч-панелей. Однако практика наглядно продемонстрировала, что для гибких лабораторных условий такой подход малопригоден.

Сборка первых стоек на базе патч-панелей выявила ключевые недостатки:

1. Чрезмерная трудоемкость коммутации. Подключение всех стендов требовало протяжки массивных кабельных жгутов между шкафами, отнимавшей колоссальное количество времени.

2. Нерациональный расход стоечного пространства. К примеру, в блоке из четырех шкафов почти половина первой стойки оказывалась занята исключительно кроссовыми панелями.

3. Сложность и высокая стоимость масштабирования. Добавление очередного шкафа влекло за собой монтаж новой патч-панели и прокладку кабельных трасс до центрального узла. Проведение подобных работ над функционирующими дорогостоящими стендами сопряжено с рисками, из-за чего работу лаборатории приходилось полностью останавливать.

В итоге оптимальным решением стал переход на архитектуру Top of Rack (ToR). В каждую стойку монтируется индивидуальный управляемый коммутатор начального уровня, от которого на центральный узел сети уходит всего пара магистральных аплинков.

На первый взгляд классическая схема кроссировки может показаться более экономичной, однако основные затраты складываются из стоимости прокладки, обслуживания и переделки кабельных трасс. Любые изменения требуют привлечения специалистов, а расширение сопряжено с простоями. Кроме того, при переезде кабельную инфраструктуру практически невозможно использовать повторно — ее приходится полностью срезать и утилизировать.

Концепция ToR существенно выигрывает и в плане мобильности: каждая стойка становится законченным автономным модулем. Для ее перемещения достаточно обесточить шкаф, отсоединить пару сетевых кабелей, упаковать в стрейч-пленку и транспортировать на новую локацию. Отпадает необходимость расплетать кабельные косы, демонтировать кроссы и повторно расшивать десятки линий.

При проведении нагрузочных тестов сетевых интерфейсов критически важно изолировать испытательный трафик от общего сегмента лабораторного управления. Запуск стресс-тестов (например, утилиты iPerf) способен полностью загрузить процессор коммутатора стойки, парализовав доступ ко всему оборудованию. Во избежание подобных коллизий тестовые порты соединяются либо напрямую point-to-point, либо через выделенные свитчи, предназначенные исключительно для испытаний.

Базовые сетевые сервисы

Из широкого спектра сервисов обязательный фундамент лаборатории составляют три ключевые службы: DHCP, DNS и NFS. Именно они закрывают львиную долю повседневных потребностей и автоматизируют рутинные операции.

Связка DHCP и DNS избавляет от необходимости вручную прописывать статические адреса. Оборудование конфигурируется автоматически и становится доступно по понятным доменным именам. Это существенно облегчает миграцию стендов: при переносе модуля в другую подсеть он сразу готов к работе. В случае со статическими IP любая смена сетевого сегмента превращается в длительную отладку, особенно на бесконсольных устройствах без дисплея и клавиатуры.

Протокол NFS, помимо общего файлового хранилища, отлично зарекомендовал себя для размещения домашних директорий пользователей. Разработчику не приходится заново настраивать профиль и копировать рабочие скрипты при переключении между узлами, что особенно ценно при наличии большого пула однотипных платформ.

Сервер с базовыми службами лучше вынести за пределы лаборатории. Корпоративное серверное оборудование рассчитано на машинные залы: оно генерирует ощутимый шум и требует интенсивного охлаждения. В самом рабочем пространстве приоритетом должен оставаться акустический и климатический комфорт инженеров.

Организация рабочих мест

Несмотря на перенос основной вычислительной нагрузки в телекоммуникационные стойки, лабораторные столы остаются незаменимыми. Они необходимы для аппаратной отладки, обслуживания и оперативной модификации плат при проверке гипотез. В стандартной конфигурации нашего помещения предусмотрено три стола, один из которых отведен под паяльно-монтажный пост. На нем мы собираем прототипы, тестируем концепты на макетных платах и при необходимости вручную распаиваем первые образцы при получении «голых» плат с контрактного производства.

Оснащению монтажного стола стоит уделить особое внимание. Оптимальным выбором станет двухканальная паяльная станция: один канал комплектуется ультратонким паяльником для прецизионных операций под микроскопом, а второй — мощным термоинструментом для прогрева массивных полигонов и силовых разъемов.

Для регулярного монтажа SMD-компонентов мы рекомендуем приобрести термопинцет и компрессорный термофен. Термопинцет позволяет демонтировать и устанавливать компоненты в считанные секунды без перегрева соседних элементов. В свою очередь, компрессорный фен с выносным блоком нагнетателя существенно легче и удобнее моделей со встроенной турбиной, а также гарантирует стабильный воздушный поток и равномерный прогрев.

Обязательным атрибутом рабочих мест являются бестеневые лупы с подсветкой. Мы устанавливаем по две штуки на каждый стол: это дает возможность быстро оценить качество пайки, не занимая стационарный оптический микроскоп, выделенный под тонкую работу с микросхемами.

Для удаления флюса и загрязнений незаменима ультразвуковая ванна, а компактный компрессор с пистолетом для обдува позволяет быстро просушить плату и подготовить ее к дальнейшим тестам.

Наличие ремонтной BGA-станции остается факультативным: как правило, сложные задачи по монтажу микросхем в таких корпусах с последующим рентген-контролем скрытых выводов эффективнее делегировать специализированным подрядчикам.

Вопросы охраны труда имеют первостепенное значение: рабочее место пайки обязательно оборудуется локальной вытяжкой, порошковым или углекислотным огнетушителем и укомплектованной аптечкой.

Мы придерживаемся принципа: лаборатория не должна быть перегружена присутствием разработчиков. Гораздо продуктивнее схема, при которой на месте находятся один-два дежурных инженера, отвечающих за сопровождение «железа», сборку стендов и пайку, в то время как остальная команда взаимодействует со стендами дистанционно.

Для этого лаборатории оснащаются средствами удаленного контроля: IP-камеры обеспечивают визуальный мониторинг светодиодной индикации на платах, а одноплатные компьютеры вроде Raspberry Pi или Orange Pi выступают шлюзами для удаленного доступа.

Анализ цифровых интерфейсов осуществляется с помощью логических анализаторов. Подключаясь к ним по протоколам RDP или VNC, инженер получает доступ к осциллограммам и протоколам обмена напрямую по сети, что позволяет успешно локализовать большинство проблем дистанционно.

Система управления стендовой инфраструктурой

О нашем программном комплексе управления тестовым оборудованием ATF ранее подробно рассказывал руководитель группы автоматизации Анатолий Вильдеманов. Эта система стала важнейшим звеном в выстраивании эффективной и бесконфликтной работы всей команды.

ATF автоматизирует ключевые процессы за счет:

• предоставления актуальной телеметрии и статусов всех рабочих стендов;

• гибкого механизма бронирования оборудования, исключающего одновременный доступ нескольких инженеров к одному стенду;

• поддержки автоматизированного запуска тестовых сценариев и пайплайнов;

• дистанционного управления питанием, глубокой диагностики и сбора логов.

Подробности читайте в статье «Хочешь сделать хорошо — сделай сам: как у нас появилась собственная система работы со стендами».

Многолетний опыт доказывает: продуктивность лаборатории определяется не столько закупкой сверхдорогого оборудования, сколько грамотной организацией процессов. Простые инженерные шаги — унификация стоек, автономность узлов, надежный удаленный доступ и автоматизация рутины — дают максимальный эффект. А если на рынке нет готового инструмента под ваши задачи, не бойтесь проектировать и внедрять собственные решения.

Поделитесь в комментариях своим опытом организации лабораторий: с какими неочевидными сложностями сталкивались вы и какие архитектурные подходы показали себя наилучшим образом?
