Перед тем, как перейти к чтению, посчитайте, сколько устройств с аккумуляторами находится рядом с вами в радиусе нескольких метров. Наверняка, вы увидите смартфон, планшет, «умные» часы, фитнес-трекер, ноутбук, беспроводную мышь? Во всех этих устройствах установлены литий-ионные аккумуляторы — их изобретение можно считать одним из самых важных событий в области энергетики.
Легкие, ёмкие и компактные литий-ионные аккумуляторы способствовали буму портативной электроники, существование которой ранее было невозможным. Вот только гаджеты за последние 30 лет совершили фантастический технологический скачок, а современные литий-ионные аккумуляторы почти не отличаются от первых серийных образцов начала 1990-х годов. Кто и как изобрел литий-ионные перезаряжаемые батареи, какие составы в них используются, почему российские электробусы ездят именно на батареях Toshiba и существует ли мировой заговор против «вечных» аккумуляторов? Рассказываем.
Легенда о первой батарейке
Между первой попыткой добыть электричество химическим способом и созданием литий-ионных аккумуляторов прошло, возможно, два тысячелетия. Существует неподтверждённая догадка, что первым рукотворным гальваническим элементом в истории человечества была «багдадская батарейка», найденная в 1936 году близ Багдада археологом Вильгельмом Кёнигом. Находка, датируемая II-IV веком до н. э., представляет собой глиняный сосуд, в котором находятся медный цилиндр и железный стержень, пространство между которыми могло заполняться «электролитом» — кислотой или щелочью. Современная реконструкция находки показала, что при заполнении сосуда лимонным соком можно добиться напряжения до 4 вольт.
«Багдадская батарейка» вполне похожа на портативный аккумулятор. Или чехол для папирусов? Источник: Ironie / Wikimedia
Для чего могла использоваться «багдадская батарейка», если до открытия электричества оставалась пара тысяч лет? Возможно, ее использовали для аккуратного нанесения золота на статуэтки методом гальванизации — тока и напряжения с «батарейки» для этого вполне хватает. Впрочем, это только теория, ибо никаких свидетельств об использовании электричества и этой самой «батарейки» древними народами до нас не дошло: позолоту в то время наносили методом амальгамирования, а сам необычный сосуд с тем же успехом мог быть всего лишь защищенным контейнером для свитков.
Теория небольшого взрыва
Русская поговорка «Не было бы счастья, да несчастье помогло» как нельзя лучше иллюстрирует ход работ над литий-ионными батареями. Без одного неожиданного и неприятного происшествия создание новых аккумуляторов могло бы задержаться на несколько лет.
Еще в 1970-х годах британец Стэнли Уиттингэм (Stanley Whittingham), работавший в топливно-энергетической компании Exxon, при создании перезаряжаемой литиевой батареи использовал анод из сульфида титана и литиевый катод. Первая перезаряжаемая литиевая батарея демонстрировала сносные показатели по току и напряжению, только периодически взрывалась и травила окружающих газом: дисульфид титана при контакте с воздухом выделял сероводород, дышать которым как минимум неприятно, как максимум — опасно. Помимо этого, титан во все времена был очень дорогим, а в 1970-е цена дисульфида титана составляла порядка $1000 за килограмм (эквивалент $5000 в наше время). Не говоря уже о том, что металлический литий на воздухе горит. Так что Exxon свернули проект Уиттингэма от греха подальше.
В 1978 году Коити Мидзусима (Koichi Mizushima), защитивший докторскую по физике, занимался исследовательской работой в Токийском университете, когда из Оксфорда ему пришло приглашение присоединиться к группе Джона Гуденафа (John Goodenough), занимавшейся поиском новых материалов для батарейных анодов. Это был очень многообещающий проект, так как потенциал литиевых источников питания уже был известен, но укротить капризный металл толком никак не удавалось — недавние эксперименты Уиттингэма показывали, что до начала серийного производства желанных литий-ионных батарей еще далеко.
В экспериментальных аккумуляторах использовались литиевый катод и сульфидный анод. Превосходство сульфидов над другими материалами в анодах задало Мидзусиме и его коллегам направление для поисков. Ученые заказали в свою лабораторию печь для производства сульфидов прямо на месте, чтобы быстрее экспериментировать с различными соединениями. Работа с печью закончилась не очень хорошо: в один день она взорвалась и вызвала пожар. Инцидент заставил команду исследователей пересмотреть свои план: возможно, сульфиды, несмотря на их эффективность, были не лучшим выбором. Ученые сместили свое внимание в сторону оксидов, синтезировать которые было гораздо безопасней.
После множества тестов с различными металлами, в том числе железом и марганцем, Мидзусима обнаружил, что оксид литий-кобальта демонстрирует наилучшие результаты. Вот только использовать его надо не так, как до этого предполагала команда Гуденафа, — искать не материал, поглощающий ионы лития, а материала, который охотнее всего отдает ионы лития. Кобальт подходил лучше прочих ещё и потому, что отвечает всем требованиям по безопасности и к тому же повышает напряжение элемента до 4 вольт, то есть вдвое больше по сравнению с ранними вариантами батарей.
Применение кобальта стало важнейшим, но не последним шагом в деле создания литий-ионных аккумуляторов. Справившись с одной проблемой, ученые столкнулись с другой: плотность тока оказалась слишком мала, чтобы использование литий-ионных элементов было экономически оправданным. И команда, совершившая один прорыв, совершила и второй: при уменьшении толщины электродов до 100 микрон удалось повысить силу тока до уровня других типов аккумуляторов, при этом с удвоенным напряжением и емкостью.
Первые коммерческие шаги
На этом история изобретения литий-ионных батарей не заканчивается. Несмотря на открытие Мидзусимы, у команды Гуденафа ещё не было образца, готового к серийному производству. Из-за использования металлического лития в катоде во время заряда аккумулятора ионы лития возвращались на анод не ровным слоем, а дендритами — рельефными цепочками, которые, вырастая, вызывали короткое замыкание и фейерверк.
В 1980 году марокканский ученый Рашид Язами (Rachid Yazami) обнаружил, что графит отлично справляется с ролью катода, при этом он абсолютно пожаробезопасен. Вот только существующие в то время органические электролиты быстро разлагались при соприкосновении с графитом, поэтому Язами заменил их твердым электролитом. Графитовый катод Язами был вдохновлен открытием проводимости полимеров профессором Хидэки Сиракавы (Hideki Shirakawa), за что тот получил Нобелевскую премию по химии. А графитовый катод Язами до сих пор используется в большинстве литий-ионных аккумуляторов.
Запускаем в производство? И снова нет! Прошло еще 11 лет, исследователи повышали безопасность батарей, повышали напряжение, экспериментировали с разными материалами катода, прежде чем в продажу поступил первый литий-ионный аккумулятор.
Коммерческий образец был разработан Sony и японским химическим гигантом Asahi Kasei. Им стала батарея для пленочной любительской видеокамеры Sony CCD-TR1. Она выдерживала 1000 циклов зарядки, а остаточная емкость после такого износа была вчетверо выше, чем у никель-кадмиевого аккумулятора аналогичного типа.
Кобальтовый камень преткновения
До открытия Коити Мидзусимой литий-кобальтового оксида кобальт не был особо востребованным металлом. Его основные залежи были обнаружены на территории Африки в государстве, сейчас известном как Демократическая Республика Конго. Конго является крупнейшим поставщиком кобальта — 54% этого металла добывается здесь. Из-за политических потрясений в стране в 1970-х цена на кобальт взлетала на 2000%, но позже вернулась к прежним значениям.
Высокий спрос рождает высокие цены. Ни в 1990-х, ни в 2000-х годах кобальт не был одним из главных металлов на планете. Но что началось с популяризацией смартфонов в 2010-е! В 2000 году спрос на металл составлял примерно 2700 тонн в год. К 2010-му, когда по планете победно шагали iPhone и Android-смартфоны, спрос подскочил до 25000 тонн и продолжил расти год от года. Сейчас количество заказов превышает объем продаваемого кобальта в 5 раз. Для справки: более половины добываемого в мире кобальта идет на производство батарей.
График цен на кобальт за последние 4 года. Комментарии излишни. Источник: Elec.ru
Если в 2017 году цена за тонну кобальта составляла в среднем $24000, то с 2017 года она пошла круто вверх, в 2018 году достигнув пика на отметке $95500. Хоть в смартфонах используется всего 5-10 грамм кобальта, рост цен на металл отразился на стоимости устройств.
И это же одна из причин, почему производители электрокаров озаботились уменьшением доли кобальта в аккумуляторах автомобилей. Например, Tesla снизила массу дефицитного металла с 11 до 4,5 кг на одну машину, а в будущем планирует найти эффективные составы без кобальта вообще. Поднявшаяся аномально высоко цена на кобальт к 2019 году опустилась до значений 2015 года, но разработчики батарей активизировали работу по отказу или снижению доли кобальта.
В традиционных литий-ионных батареях кобальт составляет порядка 60% от всей массы. Используемый в автомобилях литий-никель-марганцевый состав включает от 10% до 30% кобальта в зависимости от желаемых характеристик батареи. Литий-никель-алюминиевый состав — всего 9%. Однако эти смеси не являются полноценной заменой оксиду литий-кобальта.
Проблемы Li-Ion
На сегодняшний день литий-ионные батареи различных типов — это лучшие аккумуляторы для большинства потребителей. Ёмкие, мощные, компактные и недорогие, они всё же имеют серьёзные недостатки, ограничивающие область использования.
Пожароопасность. Для нормальной работы литий-ионному аккумулятору обязательно нужен контроллер питания, предотвращающий перезаряд и перегрев. В противном случае батарея превращается в очень пожароопасную вещь, норовящую раздуться и взорваться на жаре или при заряде от некачественного адаптера. Взрывоопасность — пожалуй, главный недостаток литий-ионных аккумуляторов. Для повышения ёмкости внутри батарей уплотняется компоновка, из-за чего даже незначительное повреждение оболочки моментально приводит к пожару. Все помнят нашумевшую историю с Samsung Galaxy Note 7, в которых из-за тесноты внутри корпуса оболочка аккумулятора со временем перетиралась, внутрь проникал кислород и смартфон внезапно вспыхивал. С тех пор некоторые авиакомпании требуют перевозить литий-ионные батареи только в ручной клади, а на грузовых рейсах на упаковки с батареями лепят большую предупреждающую наклейку.

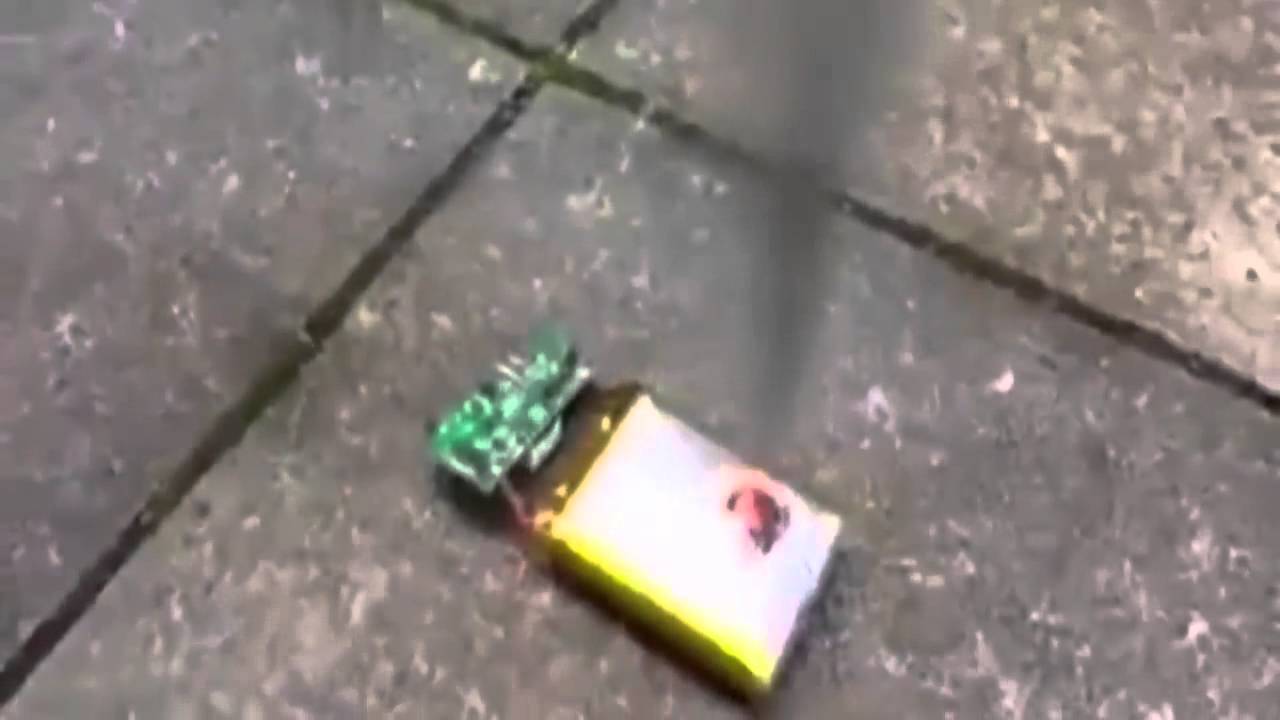

Разгерметизация — взрыв. Перезаряд — взрыв. За энергетический потенциал лития приходится платить мерами предосторожности
Старение. Литий-ионные батареи подвержены старению, даже если их не использовать. Поэтому купленный в качестве коллекционного нераспакованный смартфон 10-летней давности, например, самый первый iPhone, будет держать заряд значительно меньше из-за того самого старения батареи. Кстати, рекомендации хранить аккумуляторы заряженными до половины емкости имеют под собой основания — при полном заряде во время долгого хранения батарея гораздо быстрее теряет свою максимальную ёмкость.
Саморазряд. Накапливать в литий-ионных батареях энергию и хранить ее долгие годы — плохая идея. В принципе, все аккумуляторы теряют заряд, но литий-ионные делают этого особенно быстро. Если NiMH-ячейки теряют 0,08–0,33% за месяц, то Li-Ion-ячейки — по 2-3% в месяц. Таким образом, за год литий-ионных аккумулятор потеряет треть заряда, а через три года «сядет» до нуля. Справедливости ради скажем, что у никель-кадмиевых батарей всё ещё хуже — 10% в месяц. Но это совсем другая история.
Чувствительность к температуре. Охлаждение и перегрев сильно влияют на параметры такого аккумулятора: +20 °C градусов считаются идеальной температурой окружающей среды для литий-ионных батарей, если её уменьшить до +5 °C, то батарея отдаст устройству на 10% энергии меньше. Охлаждение ниже нуля забирает от емкости десятки процентов и к тому же влияет на здоровье аккумулятора: если пытаться его зарядить, например, от пауэр-банка — проявится «эффект памяти», а батарея безвозвратно потеряет емкость из-за образования на аноде металлического лития. При средних зимних российских температурах литий-ионная ячейка нефункциональна — оставьте телефон в январе на улице на полчаса, чтобы убедиться в этом.
Чтобы справиться с описанными проблемами, ученые экспериментируют с материалами анодов и катодов. При замене состава электродов одна большая проблема заменяется проблемами поменьше — пожаробезопасность влечет снижение жизненного цикла, а высокий ток разряда понижает удельную энергоемкость. Поэтому состав для электродов выбирается в зависимости от области применения аккумулятора. Перечислим те типы литий-ионных батарей, которые нашли своё место на рынке.
Кто украл революцию?
Каждый год на новостных лентах появляются сообщения об очередном прорыве в деле создания чрезвычайно ёмких и выносливых аккумуляторов — вроде как, смартфоны будут работать по году без подзарядки, а заряжаться — за десять секунд. И где же та аккумуляторная революция, которую всем обещают учёные?
Часто в таких сообщениях журналисты передергивают факты, опуская какие-нибудь очень важные подробности. Например, у батареи с мгновенной зарядкой может оказаться очень низкая ёмкость, годная только для питания прикроватного будильника. Или напряжение не дотягивает и до одного вольта, хотя для смартфонов нужно 3,6 В. А ещё для получения путевки в жизнь аккумулятору нужно иметь низкую себестоимость и высокую пожаробезопасность. К сожалению, подавляющее большинство разработок уступало хотя бы по одному параметру, из-за чего «революционные» аккумуляторы так и не выходили за пределы лабораторий.
В конце 00-х Toshiba экспериментировала с перезаряжаемыми топливными ячейками на метаноле (на фото заправка батареи метанолом), но литий-ионные аккумуляторы всё равно оказались удобней. Источник: Toshiba
И, конечно, оставим в стороне теорию заговоров «производителям не выгодны бесконечные аккумуляторы». В наше время аккумуляторы в потребительских устройствах незаменяемые (вернее, поменять их можно, но сложно). 10-15 лет назад заменить испорченную батарею в мобильном телефоне было просто, но тогда источники питания и правда сильно теряли ёмкость за год-два активного использования. Современные литий-ионные аккумуляторы работают дольше, чем составляет средний жизненный цикл устройства. В смартфонах о замене батареи можно задумываться не ранее, чем через 500 циклов зарядки, когда она потеряет 10-15% емкости. И скорее сам телефон утратит актуальность, прежде чем аккумулятор окончательно выйдет из строя. То есть производители аккумуляторов зарабатывают не на замене, а на продаже батарей для новых устройств. Так что «вечная» батарейка в десятилетнем телефоне не нанесёт ущерба бизнесу.
Команда Гуденафа снова в деле
А что же стало с учеными группы Джона Гуденафа, совершившими открытие литий-кобальтового оксида и тем самым давшими жизнь эффективным литий-ионным аккумуляторам?
В 2017 году 94-летний Гуденаф заявил, что вместе с учеными Техасского университета разработал новый тип твердотельных аккумуляторов, которые могут хранить в 5-10 раз больше энергии, чем прежние литий-ионные батареи. Для этого электроды были сделаны из чистого лития и натрия. Обещана и низкая цена. Но конкретики и прогнозов о начале массового производства нет до сих пор. Учитывая долгий путь между открытием группы Гуденафа и началом серийного производства литий-ионных батарей, реальные образцы можно ждать лет через 8-10.
Коити Мидзусима продолжает исследовательскую работу в Toshiba Research Consulting Corporation. «Оглядываясь назад, я удивляюсь тому, что никто до нас не догадался использовать на аноде такой простой материал как оксид литий-кобальта. К тому моменту было испробовано множество других оксидов, поэтому, вероятно, если бы не мы, то в течение нескольких месяцев кто-нибудь другой совершил бы это открытие», — считает он.
Коити Мидзусима с наградой Королевского химического общества Великобритании, полученной за участие в создании литий-ионных аккумуляторов. Источник: Toshiba
История не терпит сослагательных наклонений, тем более что и сам господин Мидзусима признает, что прорыв в создании литий-ионных аккумуляторов был неизбежен. Но всё же интересно представить, каким был бы мир мобильной электроники без компактных и емких батарей: ноутбуки с толщиной в несколько сантиметров, огромные смартфоны, требующие зарядки два раза в день, и никаких умных часов, фитнес-браслетов, экшн-камер, квадрокоптеров и даже электромобилей. Каждый день ученые всего мира приближают новую энергетическую революцию, которая подарит нам более мощные и более компактные аккумуляторы, а вместе с ними — невероятную электронику, о которой мы пока можем только мечтать.
