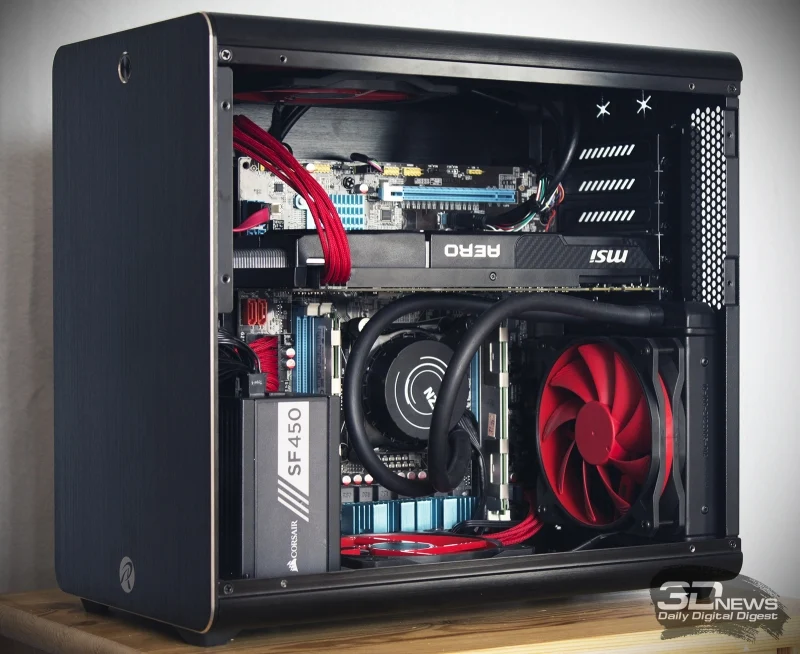

Статья: Собираем игровой ПК на 8-ядерном Xeon E5-2670: покупка процессора, матплаты и памяти в Китае

Мы уже знакомили вас с главным открытием 2016 года — инженерным образцом Core i7-6400T. Для энтузиастов и поклонников оверклокинга этот Skylake-процессор стал не только способом обойти ограничения Intel по разгону, но и реальной возможностью заполучить производительный четырехъядерный Core i7 по цене Core i3. В этой статье мы рассмотрим еще один выгодный вариант покупки железа в Китае.

На просторах AliExpress, Taobao и Ebay вы найдете множество серверных чипов Xeon поколений Sandy Bridge-EP и Ivy Bridge-EP, появившихся в продаже в 2012 и в 2013 годах. В свое время это были одни из самых высокотехнологичных и производительных решений, поэтому и стоили такие процессоры довольно дорого. Например, розничная цена 8-ядерного Xeon E5-2670, о котором пойдет речь далее, при заказе партии от 1000 штук составляла 1 550 долларов США. Сейчас же эту модель можно приобрести всего за несколько тысяч рублей, что неудивительно, если учесть ее возраст.

Наличие же шести и восьми ядер у устаревших моделей Xeon привлекает компьютерных энтузиастов, да и просто всех тех, кто желает максимально сэкономить при сборке системного блока. По цене некоторые чипы Sandy Bridge-EP и Ivy Bridge-EP сопоставимы с современными двухъядерными процессорами Pentium и Core i3 поколений Skylake и Kaby Lake, а по производительности в многопоточных приложениях — с четырехъядерными Core i7. Звучит заманчиво, правда? Но, как и в любой авантюре, связанной с закупкой железа в Китае, не обходится без подводных камней. Поэтому мы решили подробнее изучить этот вопрос, собрав на базе Xeon E5-2670 производительный и недорогой игровой компьютер.

⇡#Выбор и покупка

Наиболее привлекательными по цене моделями Sandy Bridge-EP для платформы LGA2011 и китайских материнских плат на чипсете X79 Express стоит назвать модели Xeon E5-1620, E5-1650, E5-2650, E5-2660, E5-2665, E5-2670, E5-2680 и E5-2690. Найти эти чипы в продаже на таких площадках, как Taobao и AliExpress, не составит особого труда. Самые ходовые варианты из этого списка — 6-ядерный Xeon E5-1650 и 8-ядерный Xeon E5-2670. Первая модель имеет разблокированный множитель. Статистика показывает, что этот процессор с применением качественного воздушного охлаждения достаточно легко разгоняется до 4,3-4,5 ГГц. Xeon E5-2670 такого преимущества лишен, но под нагрузкой все восемь ядер чипа работают на частоте 3 ГГц, что тоже неплохо. Остальные серверные процессоры выглядят уже не столь привлекательно в системе координат «цена — производительность». Xeon E5-1620 имеет только четыре ядра, чипы E5-2650 (~2 000 руб.), E5-2660 (~3 000 руб.) и E5-2665 (~3 500 руб.) работают на низких частотах, а E5-2680 (~7 500 руб.) придется доплатить.

На тех же торговых площадках полно процессоров Xeon поколения Ivy Bridge-EP. Интересными вариантами кажутся 10-ядерные Xeon E5-2660 V2, Xeon E5-2670 V2 и Xeon E-2680 V2 — они тоже совместимы с платформой LGA2011. Инженерник Xeon E5-2680 V2, работающий при загрузке всех десяти ядер на частоте 3100 МГц, стоит в среднем 8 000 рублей. Серийная модификация этого процессора обойдется заметно дороже.

В итоге наш выбор пал на модель Xeon E5-2670 (~4 000 руб.) со степпингом C1, так как этот чип стоит меньше Xeon E5-1650 (~6 000 руб.), но без разгона оказывается быстрее во всех ресурсоемких задачах, использующих многопоточность. Технические характеристики этих процессоров приведены в таблице. Для наглядности добавим к сравнению Core i7-3970X Extreme Edition — флагманский чип среди настольных решений для платформы LGA2011 — и Core i7-7700, так как многие продавцы на TaoBao и AliExpress любят сравнивать 8-ядерные Xeon именно с 8-поточными чипами Core шестого и седьмого поколений.

Важно понимать, что Sandy Bridge в 2017 году уже считается устаревшей архитектурой. После ее выхода в 2012-м Intel представила решения Ivy Bridge, Haswell, Broadwell и Skylake, и при сравнении процессора Sandy Bridge с чипом Skylake или Kaby Lake на одинаковой частоте современный CPU окажется быстрее в среднем на 30%, а это заметная прибавка. Плюс не забываем, что вместе с центральными процессорами эволюционируют и платформы.

Как видите, Core i7-3970X очень похож на серверный Xeon E5-1650. Но у настольных шестиядерников Intel (не стоит забывать о существовании и Core i7-3960X), также предназначенных для платформы LGA2011, выше тактовые частоты и больше кеш третьего уровня: 15 против 12 Мбайт. Кроме того, стоит отметить, что процессоры на базе архитектуры Sandy Bridge не имеют поддержки набора векторных команд AVX2.

В продаже можно найти Xeon со степпингом как C1, так и с C2 — новая версия исправляет ошибки в реализации технологии виртуализации VT-d. Иных преимуществ степпинг C2 не дает, но такие версии Xeon стоят на 800-1 000 рублей больше. В наше распоряжение попала модель C1. Это не инженерный образец, на крышке присутствует полная маркировка. Номер FPO (Finished Process Order — «завершенный технологический заказ») 3135C087 свидетельствует о том, что процессор был произведен на 35 неделе 2011 года.

В рамках этой статьи рассматривается вариант покупки не только центрального процессора, но и системной платы с комплектом оперативной памяти. Дело в том, что найти на «Авито» и прочих барахолках дешевую материнку на базе чипсета X79 Express от известного производителя нелегко. Варианты есть, но за «поношенную» плату уровня GIGABYTE GA-X79-UD3 просят 13-15 тысяч рублей. Народ не стесняется предлагать и более безумные варианты. К счастью, предприимчивые китайцы быстро смекнули, как им наладить продажи стареньких Xeon, а заодно и дополнительно заработать. Поэтому одновременно с серверными CPU поколений Sandy Bridge-EP и Ivy Bridge-EP ведется торговля недорогими платами малоизвестных или совсем неизвестных производителей. Именно такое сочетание — Xeon, «какая-то материнка на X79», регистровая ECC-память DDR3 — и является наиболее выгодным предложением на сегодняшний день. Китайские платы спокойно работают и с обычными модулями ОЗУ, но комплекты регистровой памяти на AliExpress и Taobao стоят дешевле и позволяют дополнительно сэкономить. К тому же продавцы торгуют пакетами, в которые сразу входит тот или иной Xeon Sandy Bridge-EP, материнка и оперативная память (практически всегда — регистровая).

Как и в случае с любой продукцией, приобретаемой за границей, не обойтись без подводных камней. Покупка компьютерной техники за рубежом — это всегда риск, а в случае с такими площадками, как AliExpress и Taobao, — тем более. Во-первых, мы связываемся с непроверенными продавцами, и наличие рейтинговой системы помогает лишь отчасти. Хоть продавцы и обещают 100-процентную работоспособность железа, никто не застрахован от обмана, брака, подмены. Во-вторых, официальная гарантия на подобные комплектующие не предоставляется, а гарантией продавца, даже если она и предусмотрена, воспользоваться будет непросто. В-третьих, после отправки наступает томительное ожидание заказа, во время которого остается только надеяться, что почты России и Китая не потеряют и не разобьют посылку. В большинстве случаев все обходится, но, как говорил Форест Гамп, shit happens.

Выгоднее процессор, плату и память брать на площадке Taobao — это своеобразный AliExpress для своих (для китайцев). Никто не мешает воспользоваться и услугами сторонних «закупочных» сервисов. Стоимость китайских материнских плат для платформы LGA2011, о которых мы поговорим далее, на AliExpress по неизвестным причинам заметно завышена. А вот цены на процессор и оперативную память вполне терпимые.

Многие продавцы реализуют товар как по одиночке, так и в комплекте. Во втором случае просто удобнее — в посылке будет содержаться все необходимое и при ее получении можно сразу же приступить к сборке ПК.

	LGA2011	LGA1151	AM3+	LGA1151	LGA1151	LGA1151
Процессор	Intel Xeon E5-2670	Intel Pentium G4560	AMD FX-8320E	Intel Core i3-6100	Intel Core i5-7400	Intel Core i7-6400T (QHQG, L501C679)
Материнская плата	G218A-V1.1a	H110 Express	AMD 760G	H110 Express	H110 Express	Z170 Express
Память	2 × 8 Гбайт DDR3-1600	2 × 8 Гбайт DDR4-2400	2 × 8 Гбайт DDR3-1866	2 × 8 Гбайт DDR4-2133	2 × 8 Гбайт DDR4-2400	2 × 8 Гбайт DDR4-2133
Цена	14 000 руб. (с учетом доставки)	15 500 руб.	17 000 руб.	18 000 руб.	22 500 руб.	25 000 руб.

В итоге мы приобрели комплект, в который вошли Xeon E5-2670, 16 Гбайт регистровой оперативной памяти DDR3-1600 и материнская плата форм-фактора mATX на базе X79 Express. Такой набор обошелся с учетом всех дополнительных трат в 14 000 рублей. И это заметно дешевле вариантов с современными Pentium G4560 или Core i3-6100. Все комплектующие пришли целыми и невредимыми — продавец не пожалел упаковочного материала.

⇡#Материнская плата и оперативная память

На самом деле определиться с материнской платой для Xeon Sandy Bridge-EP сложнее, чем с самим процессором. Как уже было сказано выше, достать модель на чипсете X79 известного изготовителя весьма проблематично и недешево. Среди китайских предложений есть несколько недорогих моделей, но все они не лишены недостатков и требуют оптимизации. Формально китайские материнские платы для платформы LGA2011 делятся на два типа.

Первый и, пожалуй, самый ходовой вариант — это материнки форм-фактора ATX производства компании HUANAN, а также ее клоны. Оригинальные платы имеют маркировку X79, на текстолите или на радиаторе нанесено название производителя. Клоны обозначаются как X79Z — на таких материнках можно найти слот PCI (у оригинального HUANAN его нет). Лучше брать платы новых версий: 2.46 и 2.47 для X79 и 2.4b для X79Z. Старые модификации, такие как v150, 2.43 и rev 2.01, рекомендуем обходить стороной. Во-первых, для них нет улучшенных версий BIOS — это значит, что вы не сможете регулировать частоту вращения даже вентиляторов с ШИМ, а также не запустите оперативную память на эффективной частоте 1866 МГц. Во-вторых, эти платы не подходят для разгона Xeon E5-1650.

HUANAN и клоны — это самые дорогие варианты. У некоторых моделей есть слот M.2, но работает он в режиме SATA 3 Гбит/с, поэтому практически бесполезен. Зато все они оснащены двумя коннекторами SATA 6 Гбит/с, так что для сборки ПК с использованием SSD вполне подходят. Кроме того, у большинства есть внутренний разъем USB 3.0.

Ко второму типу относятся материнки для платформы LGA2011, выполненные в форм-факторе mATX. Они стоят дешевле, но имеют меньше портов на I/O-панели, а также более плотную разводку компонентов. Самые ходовые модели, относящиеся ко второму типу, имеют маркировку G218a. Среди них есть версии v1.0, v1.1a (именно эта плата и была куплена в итоге) и v 1.1b. Кроме того, можно встретить платы с маркировкой MS-7777. Они не поддерживают регистровую ECC-память, не оснащены внутренним коннектором USB 3.0, даже внутренние USB 2.0 далеко не все рабочие. А еще эти материнки оснащены всего тремя слотами расширения. Еще один вариант — платы с маркировкой YW-X79-E. У них есть поддержка DDR3-памяти ECC REG. Встречаются эти устройства реже других, а потому их возможности не изучены энтузиастами до конца.

В итоге выбирать надо среди материнских плат, конвертер питания которых оснащен металлическим радиатором. Для сборки в корпусе лучше, чтобы у платы был внутренний коннектор USB 3.0. Плюс регистровая память сейчас относительно недорогая. В общем, смотрим в сторону моделей 2.46/2.47, 2.4b и v1.1a. Мы выбрали G218a, отдав предпочтение более компактному форм-фактору. А еще эта материнская плата стоит меньше ATX-аналогов на 1 000-2 000 рублей.

Чипсет (все же имеем дело с X79 Express, произведенным по 65-нм техпроцессу) у всех китайских плат охлаждается небольшим алюминиевым радиатором. В корпусе с посредственной циркуляцией воздуха микросхема, скорее всего, не протянет долго.

Маркировка разъемов на текстолите схожа с той, которую использует в своих решениях компания MSI.

Продавец вместе с процессором, матплатой и памятью положил простенький кулер. Также в коробке мы обнаружили инструкцию на английском языке, диск с драйверами, пару SATA-кабелей, заглушку для I/O-панели на корпус и переходник для крепления кулера.

Обратите внимание, что процессорное гнездо LGA2011 в G218A-V1.1a и других «китайцах» на X79 Express сконструировано несколько иначе, чем мы привыкли видеть в серийных материнских платах известных брендов. Оно лишено крепежных резьбовых отверстий по краям, но в текстолите высверлены четыре отверстия, расстояния между которыми соответствуют стандарту LGA1366. Такая система крепления использовалась в платах на базе чипсета X58 Express. Получается, что с китайскими материнками совместимы любые кулеры, крепление которых предназначено для использования на LGA1366-платформах. Если такой поддержки не предусмотрено, то систему охлаждения необходимо выбирать среди моделей, которые крепятся при помощи перекладины с двумя проушинами на концах. Например, подойдет Deepcool Gammaxx S40. Просто воспользуйтесь переходником, идущим в комплекте. Сначала инсталлируем его, затем цепляем за проушины кулер, как будто мы устанавливаем систему охлаждения для процессора AMD.

На устройстве разведено четыре слота DIMM, а значит, процессоры Xeon Sandy Bridge-EP, имеющие 4-канальный контроллер DDR3, смогут реализовать его возможности полностью. Модель v1.1a поддерживает регистровую ECC-память.

Сразу же бросается в глаза неудачная разводка некоторых компонентов. Неудобно разведен внутренний разъем USB 3.0. А установка длинной видеокарты, оснащенной двухслотовой системой охлаждения, приведет к перекрытию ближнего к ней PCI Express x1 и двух разъемов SATA 3 Гбит/с.

Кстати, всего у G218a шесть коннекторов для подключения накопителей. Порты SATA 6 Гбит/с обозначены красным, а 3 Гбит/с — синим цветом. Также на текстолите присутствуют колодки для подключения корпусных мини-джеков, COM и сразу трех связок USB 2.0.

Плата получила всего три коннектора для подключения вентиляторов. Два из них — четырехконтактные. О настройке частоты вращения «вертушек» подробнее расскажем далее.

Подсистема питания насчитывает семь фаз. Ее элементы охлаждаются небольшим алюминиевым радиатором несимметричной формы. Используется винтовое крепление, между преобразователем питания и радиатором нанесен небольшой слой термопасты. В цепи на каждый канал приходится по одному дросселю и по паре транзисторов M3004D производства UBIQ Semiconductor. Управляет подсистемой питания ШИМ-контроллер ISL6366. Отмечу, что в конструкции G218a применены исключительно твердотельные конденсаторы.

Под нагрузкой конвертер заметно греется, но температура не выходит за рамки 100 градусов Цельсия. Неэффективное охлаждение — это достаточно распространенная проблема у недорогих матплат. Поэтому при выборе варианты без дополнительного охлаждения подсистемы питания были отсеяны.

Обратите внимание, что заметно греется и оперативная память. Эта проблема касается всех регистровых модулей. На форумах сообщают, что комплекты без радиаторов имеют меньшие температуры. В любом случае к охлаждению компонентов будущей системы на основе Xeon и X79-платы необходимо подойти со всей ответственностью.

I/O-панель у G218a откровенно куцая. Есть пара портов USB 3.0 А-типа. Есть еще четыре таких же разъема, но USB 2.0. По маркировке мы видим, что должен был быть оптический S/PDIF, но место под распайку этого коннектора пустует.

За сеть отвечает простенький контроллер Realtek RTL8111E. Схожая версия этого гигабитного чипа — RTL8111H — используется даже в современных матплатах на чипсете Z270 Express. Звуковой тракт реализован на базе шестиканального Realtek ALC662. В современных бюджетных матплатах для процессоров Skylake и Kaby Lake применяются чипы получше — Realtek ALC887 или Realtek ALC892.

BIOS версии G218a не располагает большим количеством настроек. У всех китайских матплат используется схожая прошивка. Да, приходится иметь дело со старым добрым интерфейсом синего цвета без поддержки мыши и невозможностью обновиться с флеш-накопителя без создания загрузочного DOS-раздела.

Нет возможности регулировать напряжение процессора и оперативной памяти. Вообще. Нет доступа к ручному управлению таймингами для модулей ОЗУ. Из полезных функций: настройка делителя частоты оперативной памяти, множителя центрального процессора и Smart Fan — управление оборотами подключенных к четырехконтактным разъемам вентиляторов в зависимости от изменения температуры процессора.

В продаже полно комплектов ОЗУ Samsung, Micron и SK Hynix. Наборы с регистровой ECC-памятью для платформы LGA2011 пока дешевые и стоят заметно меньше обычной ОЗУ. Но они и заметно медленнее. Если у вас уже есть комплект обыкновенной DDR3-памяти, то используйте его. Если же закупать регистровые планки в Китае, то двухканальный кит DDR3-1600L объемом 16 Гбайт реально взять за 3 000 рублей. С учетом того, что мы собираем компьютер на базе достаточно старой платформы, есть смысл закупиться «под завязку», а именно приобрести четыре модуля по 8 Гбайт каждый. В моем случае продавец отпускал комплект «плата — процессор — память» только вместе с набором Samsung M393B1K70DH0-YK0, состоящим из двух планок общей емкостью 16 Гбайт. Буква «L» в названии стандарта ОЗУ означает, что комплект функционирует на пониженном до 1,35 В напряжении.

Практика показывает, что большая часть регистровой оперативной памяти DDR3-1333 и DDR3-1600, купленной в Китае, «заводится» на эффективной частоте 1866 МГц. Так как менять тайминги в BIOS мы не можем, то при увеличении скорости работы большинство комплектов запускается с задержками 12-12-12-32.

⇡#Разгон и настройка

Вместе с системной платой, процессором и оперативной памятью продавец положил простенький кулер — как раз с крепежом под гнездо LGA1366. Вентилятор не имеет ШИМ, поэтому все время вращается с частотой около 2400 об/мин. В таком режиме работа кулера слышна: с 30 сантиметров измерительный прибор зафиксировал акустическое давление в размере 42 дБ.

При этом эффективности этой системы охлаждения вполне достаточно для Xeon E5-2670. Частота процессора в LinX 0.7.0 падает до штатных 2,6 ГГц. В BIOS предусмотрены настройки по изменению лимита мощности центрального процессора, но они не работают. В играх и бенчмарках рабочая частота всех восьми ядер составляет 3 ГГц.

А теперь самое интересное. Так как платы имеют похожий BIOS, то и «болячки» у всех китайских X79-материнок одинаковые. В частности, у многих не работает должным образом функция Smart Fan. Она никак не регулирует частоту вращения подключенных к устройству вентиляторов.

Вторая проблема связана с выбором режима работы оперативной памяти. По умолчанию выставляется параметр DDR3-1333. В разделе Chipset можно выбрать варианты Force DDR3-1600 и Force DDR3-1866, но при их активации никаких изменений (в случае с G218a) не происходит.

Для решения перечисленных проблем необходимо установить модифицированную версию BIOS, тогда эти опции начинают нормально работать. Ссылки на актуальные прошивки:

• для G218a версии 1.1a;
• для HUANAN X79 rev2.46 и rev2.47;
• для клонов HUANAN X79Z rev2.4a и rev2.4b.

Обновление BIOS происходит следующим образом. Сначала создаем загрузочный флеш-накопитель при помощи приложений Rufus или HP USB Disk Storage Format Tool. Далее распаковываем эти файлы — программу Afudos. Сюда же, в корень, помещаем прошивку BIOS, переименовав ее в newbios.rom. Далее загружаемся с флеш-накопителя и перепрошиваем микросхему. Для прочтения текущей версии BIOS и ее сохранения вводим в строке afudos backup.rom /o. Для перепрошивки на новую версию — afudos newbios.rom /gan.

Думаю, нет смысла лишний раз напоминать, что неудачный процесс прошивки BIOS может привести к «окирпичиванию» системы. В таком случае придется браться за программатор. Владельцы отмечают, что могут возникнуть проблемы с перепрошивкой материнских плат HUANAN X79 rev2.47. Если не повезет, то придется загрузить при помощи программатора вот эту версию BIOS. Но в случае с G218a обновление BIOS прошло быстро и без накладок.

Как уже было отмечено, Xeon E5-2670 не разгоняется. Изменение множителя предусмотрено только в моделях Xeon E5-1620 и E5-1650. Регулировать напряжение вручную нельзя, однако процессор меняет его автоматически в диапазоне от 0,6 до 1,35 В. Этого достаточно, чтобы E5-1650 разогнался до 4,3-4,5 ГГц. Учтите, что необходимо качественное охлаждение, так как TDP процессора составляет 130 Вт. Множитель задается в меню BIOS Advanced/CPU Power Management Configuration.

Восьмиядерные Xeon E5-2665, E5-2670 и E5-2680 все же разгоняются, но только при помощи утилиты SetFSB (мы использовали версию 2.3.178.134). Частоту работы тактового генератора реально увеличить на 3-7 МГц, что даст в общей сложности дополнительно 90-210 МГц (как повезет с железом) для всех восьми ядер.

Такие генераторы, как ICS932SQ420DGLF и ICS932SQ420DKL утилита не поддерживает. Поэтому заходим на вкладку Diagnosis, в меню Clock Generator выбираем самый последний пункт — PLL Diagnosis. Кликаем на кнопку Get FSB. В нижней части экрана SetFSB появится таблица. Выбираем параметр, который пересекается на строке «00» и столбце «06». В поле Bin меняем установленное по умолчанию 00011000 на следующий набор нулей и единиц:

• 00011001 — для установки 101,30 МГц по шине.
• 00011010 — для установки 102,47 МГц по шине.
• 00011011 — для установки 103,78 МГц по шине.
• 00011100 — для установки 105,08 МГц по шине.
• 00011101 — для установки 106,25 МГц по шине.
• 00011110 — для установки 107,55 МГц по шине.
• 00011111 — для установки 110,03 МГц по шине.

Например, для установки частоты шины 106,25 МГц меняем значение 00011000 на 00011101 и нажимаем клавишу Update. При первой смене FSB компьютер может намертво зависнуть. Отключаем его, зажав клавишу Power на корпусе, а затем снова запускаем систему. Если загрузились — значит плата разогналась по шине до 106,25 МГц. Если не загрузились — обесточиваем системный блок, ждем десять секунд, включаем систему снова — настройки обнулятся. Пробуем выставить в SetFSB меньшую частоту тактового генератора: проделываем все те же операции, но в поле Bin указываем набор 00011100 (105,08 МГц). И так до тех пор, пока не найдем стабильную комбинацию для Xeon, материнской платы и оперативной памяти.

Энтузиасты рапортуют, что частота шины китайских материнских плат разгоняется при помощи SetFSB до 106,25 или даже до 107,55 МГц. Нам повезло меньше, так как система стабильно работала только при 103,77 МГц. В итоге частота процессора увеличилась до 3113 МГц, а оперативная память заработала в режиме DDR3-1937 при наборе таймингов 12-12-12-32.

Такой разгон продержится ровно до тех пор, пока подается питание. Перебои электроэнергии или отключения системного блока от розетки приведут к сбросу настроек тактового генератора. Тогда процедуру разгона при помощи SetFSB придется повторить.

Встроенный контроллер PCI Express процессоров Sandy Bridge-EP поддерживает стандарт 3.0. Но иногда PEG-порты матплат, в которые устанавливается видеокарта, работают в режиме PCI Express 2.0. В случае с видеокартами NVIDIA эту ситуацию исправляет специальный патч. Просто запустите его с правами администратора и перезагрузите систему.

Некоторые пользователи отмечают, что разгон 8-ядерного Xeon по шине выше 105 МГц приводит к обратному переключению режима PCI Express 3.0 в режим PCI Express 2.0. Но вообще ничего страшного в PCI Express x16 2.0 нет: пропускной способности интерфейса вполне достаточно для видеокарт уровня GeForce GTX 1070 и GeForce GTX 1080.
