Статья: Обзор и тестирование видеокарты ASUS GeForce GTX 1060 OC Edition 9 Gbps: ускорение памятью

В середине апреля текущего года компания NVIDIA представила обновлённые версии GeForce GTX 1080 и GeForce GTX 1060. Первая получила память GDDR5X с теоретической эффективной частотой 11 ГГц, что увеличило её пропускную способность до 484 Гбайт/с, или на 10 %, а вторую наделили памятью с эффективной частотой 9 ГГц, то есть повысили ее пропускную способность с 192 до 216 Гбайт/с. Следует отметить, что на рынке останутся и прежние версии этих моделей видеокарт, а новые, ускоренные, будут стоить дороже.

Одной из первых ласточек этого обновления в среднем классе графических ускорителей стала видеокарта ASUS GeForce GTX 1060 OC Edition 9 Gbps 6 Гбайт (GTX1060-O6G-9GBPS).

Её обзору и тестированию мы и посвятили сегодняшнюю статью.

#Технические характеристики видеокарты и рекомендованная стоимость

Технические характеристики и стоимость видеокарты ASUS GeForce GTX 1060 OC Edition 9 Gbps приведены в таблице в сравнении с показателями эталонных версий NVIDIA GeForce GTX 1070 и GeForce GTX 1060.

Наименование технических характеристик NVIDIA GeForce GTX 1070 ASUS GeForce GTX 1060 OC Edition 9 Gbps NVIDIA GeForce GTX 1060
Графический процессор GP104-A1 Pascal (TSMC) GP106-A1 Pascal (TSMC) GP106-A1 Pascal (TSMC)
Техпроцесс, нм 16 16 16
Площадь кристалла, мм2 314 200 200
Число транзисторов, млн 7200 4400 4400
Частота графического процессора, МГц 3D 1506 (1683 – boost) 1595 (+6,3 %) (1810 – boost) 1506 (1708 – boost)
2D 139 139 139
Число унифицированных шейдерных процессоров, шт. 1920 1280 1280
Число текстурных блоков, шт. 120 80 80
Число блоков растровых операций (ROPs), шт. 64 48 48
Теоретическая максимальная скорость закраски, Гпикс./с 96,4 76,6 72,3
Теоретическая максимальная скорость выборки текстур, Гтекс./с 181,0 127,6 121,0
Поддержка версии Pixel Shaders / Vertex Shaders 5.0 / 5.0 5.0 / 5.0 5.0 / 5.0
Тип поддерживаемой памяти GDDR5 GDDR5 GDDR5
Разрядность шины обмена с памятью, бит 256 192 192
Эффективная частота работы видеопамяти, МГц 3D 8 012 9 028 (+12,7 %) 8 008
2D 810 810 810
Объем памяти, Гбайт 8 6 6
Полоса пропускания видеопамяти, Гбайт/с 256,3 216,7 192,2
Пиковая потребляемая мощность в 3D режиме работы, Вт 3D 150 120 120
2D н/д н/д н/д
Требования к мощности блока питания, Вт 500 400 400
Размеры видеокарты, мм (Д × В × Т) 268 × 102 × 37 211 × 112 × 40 251 × 101 × 37
Масса видеокарты, г 908 585 846
Интерфейс PCI-Express x16 (v3.0) PCI-Express x16 (v3.0) PCI-Express x16 (v3.0)
Выходы DVI-D
(Dual-Link),
1 HDMI v2.0b,
3 DisplayPort v1.4
DVI-D
(Dual-Link),
2 HDMI v2.0b,
2 DisplayPort v1.4
DVI-D
(Dual-Link),
1 HDMI v2.0b,
3 DisplayPort v1.4
Минимальная розничная стоимость по данным computeruniverse.ru на 21.06.2017, евро/руб. 353 / 22 750 318 / 20 530 238 / 15 330

#Упаковка и комплектация

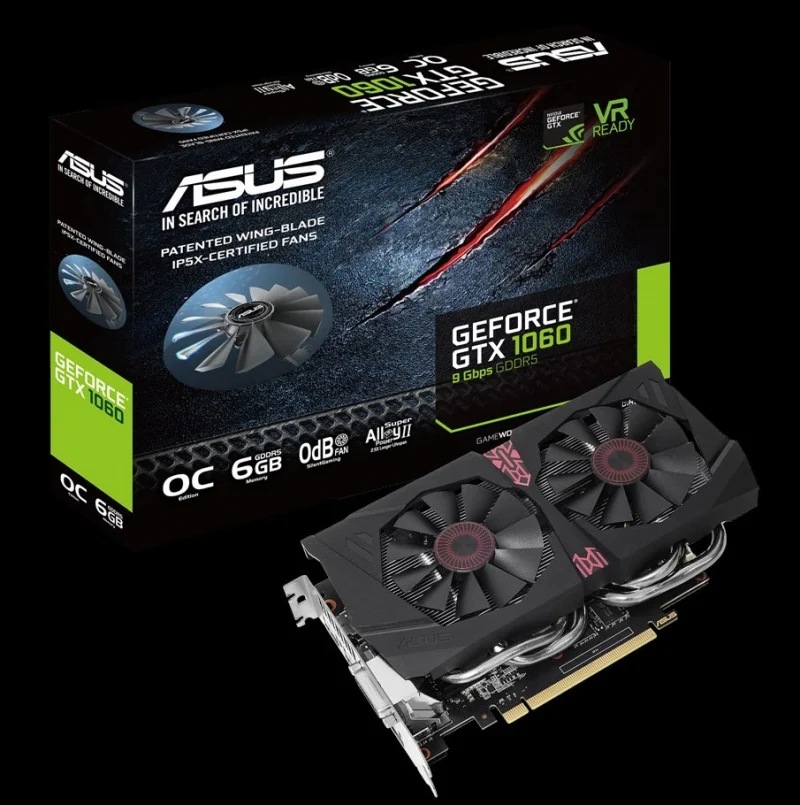

Видеокарта ASUS GeForce GTX 1060 OC Edition 9 Gbps поставляется в компактной картонной коробке, оформленной в характерноом для продуктов компании стиле. На лицевой стороне указан объём видеопамяти и её частота, отмечены особенности вентиляторов кулера и перечислены поддерживаемые технологии.



На обратной стороне коробки рассказывается о системе охлаждения и технологиях, использованных при производстве видеокарт ASUS. Кроме этого, перечислены видеовыходы.

Маркировка модели и серийный номер приведены на наклейке с одной из боковых сторон коробки.

Надёжности упаковке не занимать. Внутрь цветной оболочки вставлена дополнительная коробка из толстого картона, в центре которой размещена мягкая вставка с видеокартой, запечатанной в антистатический пакет. Под ней находятся DVD с драйверами и утилитами, а также краткая инструкция по установке.

Больше в комплекте ничего нет. Видеокарта выпускается в Китае и сопровождается трёхлетней гарантией. Поскольку ажиотаж по поводу добычи криптовалют сейчас в самом разгаре, купить ASUS GeForce GTX 1060 OC Edition 9 Gbps в России на момент подготовки статьи было нереально, а в зарубежном онлайн-магазине она стоит 20 530 рублей без учёта стоимости доставки.

#Дизайн и особенности печатной платы

Внешне новая ASUS GeForce GTX 1060 OC Edition 9 Gbps полностью повторяет дизайн видеокарт ASUS серии STRIX, однако в названии новинки вы этого слова не найдёте. По каким-то причинам компания не отнесла данную модель к «совиной» серии. Тем не менее в стиле кожуха и вентиляторов прослеживается что-то общее с головой неясыти.



Обратная сторона печатной платы закрыта металлической пластиной, защищающей текстолит и его элементы от случайных повреждений, что особенно актуально, если в вашей системе используются массивные воздушные кулеры. Снизу видеокарты видны четыре тепловые трубки, выходящие из радиатора.



Размеры ASUS GeForce GTX 1060 OC Edition 9 Gbps равны 211 × 112 × 40 мм, а весит она 585 граммов. Длина печатной платы составляет 170 мм.

Видеокарта оснащена пятью видеовыходами, в числе которых DVI-D (Dual-Link), два HDMI версии 2.0b и два DisplayPort версии 1.4.

Оставшаяся площадь панели с видеовыходами перфорирована для частичного отвода нагретого воздуха за пределы корпуса системного блока.

Стандартный для GeForce GTX 1060 шестиконтактный разъём дополнительного питания распаян в правом верхнем углу текстолита защёлкой наружу и имеет два светодиодных индикатора.

Несмотря на повышенные частоты, в характеристиках ASUS GeForce GTX 1060 OC Edition 9 Gbps заявлен стандартный для эталонных GeForce GTX 1060 уровень энергопотребления — 120 ватт для одной видеокарты, а мощность рекомендованного блока питания для системы с одной такой видеокартой составляет скромные 400 ватт.

Система охлаждения крепится к видеокарте четырьмя винтами по периметру графического процессора.

Чтобы полностью изучить плату, необходимо снять маленький радиатор с элементов цепи питания процессора и открутить защитную пластину с обратной стороны текстолита.



Отметим, что печатная плата видеокарты построена с использованием фирменных технологий ASUS Super Alloy Power II и ASUS Auto-Extreme, гарантирующих повышенную энергоэффективность, пониженные рабочие температуры и высокое качество сборки.

В четырёхфазной системе питания графического процессора используются тантал-полимерные конденсаторы, дроссели с ферритовым сердечником и высокоэффективные МОП-транзисторы.

Управление питанием графического процессора на плате реализовано контроллером up9501P производства uPI Semiconductor.

К сожалению, на подложке графического процессора нет защитной рамки, поэтому с установкой и снятием кулера следует быть предельно аккуратным. Кристалл GP106-410-А1 выпущен на Тайване на третьей неделе 2017 года (середина января) и относится к версии A1.

Графический процессор содержит 1280 унифицированных шейдерных процессоров, 80 текстурных блоков и 48 блоков растровых операций (ROPs). Его базовая частота на ASUS GeForce GTX 1060 OC Edition 9 Gbps в 3D-режиме составляет 1595 МГц, а в форсированном режиме может увеличиваться до 1810 МГц. В то же время, по данным мониторинга, графический процессор кратковременно достигал частоты 1974 МГц, а чаще всего работал на 1924 МГц. Кроме того, при выборе режима OC в утилите GPU Tweak II базовую частоту процессора можно повысить до 1632 МГц. В 2D-режиме она снижается до 139 МГц одновременно со снижением напряжения с 1,062 до 0,812 В, которое может отличаться от экземпляра к экземпляру.

Таким заводским разгоном ядра сегодня вряд ли кого-то можно впечатлить, тем более что и у самой ASUS есть более быстрая версия GeForce GTX 1060 – ASUS ROG Strix GTX 1060 OC. А вот память на тестируемой сегодня видеокарте действительно заметно быстрее. Итак, ASUS GeForce GTX 1060 OC Edition 9 Gbps оснащается шестью гигабайтами видеопамяти стандарта GDDR5, набранной микросхемами Samsung, которые распаяны на лицевой стороне печатной платы. Чипы имеют маркировку K4G80325FB-HC22, то есть рассчитаны на эффективную частоту 9 ГГц, на которой память и функционирует.

Теоретическая пропускная способность такой памяти при 192-битной шине составляет 216,7 Гбайт/с.

Итог обзору аппаратной части видеокарты подведёт информация из утилиты GPU-Z.

BIOS видеокарты, считанный и сохранённый с помощью GPU-Z, вы можете скачать из файлового архива.

#Система охлаждения – эффективность и уровень шума

Видеокарта оснащается одной из вариаций фирменной системы охлаждения ASUS DirectCU II. Это сравнительно простой и лёгкий кулер, состоящий из алюминиевого радиатора на четырёх тепловых трубках и кожуха с парой вентиляторов.

Трубки никелированы и имеют диаметр 6 мм. Они выходят из основания и пронизывают алюминиевые пластины в четырёх местах.

В основании кулера применена технология прямого контакта, правда между парами трубок аккурат посредине остался пробел в 1,5 мм. Мы не в первый раз отмечаем, что для открытых кристаллов графических процессоров прямой контакт — не очень удачное решение. Вот и в случае с ASUS GeForce GTX 1060 OC Edition 9 Gbps отпечаток кристалла на основании подтверждает наши мысли.

Как видно по отпечатку, напрямую с кристаллом контактируют только две центральные тепловые трубки, а крайним тепловой поток передаётся через боковые стенки соседних трубок. При этом очевидно, что теплообмен происходит неравномерно, ведь около 10 % площади соприкосновения приходится на алюминиевую вставку между парами трубок.

Для охлаждения радиатора и печатной платы в пластиковой рамке установлены два вентилятора Power Logic.

Диаметр крыльчаток вентиляторов равен 74 мм, а их лопасти имеют дополнительную кромку на торцах, способствующую повышению статического давления и увеличению воздушного потока.

Скорость вращения вентиляторов регулируется широтно-импульсной модуляцией (PWM) и, по данным мониторинга, может изменяться в диапазоне от 0 до 3350 об/мин. Добавим, что вентиляторы являются пыленепроницаемыми и соответствуют стандарту IP5X. Иначе говоря, срок их службы в сравнении с аналогичным показателем других моделей должен быть больше, но на сколько именно — производитель не уточняет.

Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали девятнадцать циклов стресс-теста Fire Strike Extreme из графического пакета 3DMark.

Для мониторинга температур и всех прочих параметров применялась программа MSI Afterburner версии 4.4.0 Beta 7 и утилита GPU-Z версии 2.1.0. Тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре около 24 градусов Цельсия.

Тестирование эффективности кулера ASUS GeForce GTX 1060 OC Edition 9 Gbps мы начали с автоматического режима работы вентиляторов.

Автоматический режим (0-1850 об/мин)

Автоматический режим (0-1850 об/мин)

Температура графического процессора видеокарты стабилизировалась уже спустя 5-7 минут теста на отметке 72 градуса Цельсия. При этом скорость вентиляторов повысилась до 1850 об/мин (скачок на графике мониторинга, также зафиксированный GPU-Z, не в счёт). В принципе, довольно неплохой результат, если учитывать прямой контакт и повышенные на заводе частоты. Если же вручную зафиксировать скорость вентиляторов на максимуме (~3350 об/мин), то пиковую температуру графического процессора можно снизить до 59 градусов Цельсия.

Максимальная скорость (~3350 об/мин)

Максимальная скорость (~3350 об/мин)

Понятно, что в таком режиме работы видеокарта сильно шумит. Сейчас измерим, насколько сильно.

Измерение уровня шума систем охлаждения видеокарт проводилось электронным шумомером «ОКТАВА-110А» после часа ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником звука в комнате являлась исключительно система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора/турбины кулера. Материнская плата, в которую была вставлена видеокарта с установленной на неё системой охлаждения, размещалась на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно комфортный (просьба не путать с низким) уровень шума при измерениях с такого расстояния находится около отметки 36 дБА. Скорость вращения вентиляторов изменялась во всём диапазоне их работы с помощью специального точного контроллера путём изменения питающего напряжения с шагом 0,5 В.

На график с данными уровня шума ASUS GeForce GTX 1060 OC Edition 9 Gbps мы включили результаты измерений уровня шума кулеров видеокарт ASUS ROG Strix GTX 1060 OC и Inno3D GeForce GTX 1060 HerculeZ Twin X2. Вертикальными пунктирными линиями соответствующего цвета отмечены верхние границы скорости вентиляторов систем охлаждения при их автоматической ШИМ-регулировке.

ASUS GeForce GTX 1060 OC Edition 9 Gbps оказалась наиболее тихой видеокартой среди трёх сравниваемых сегодня. Однако по-настоящему тихой или хотя бы комфортной она становится только при переходе в 2D-режим. Видеокарта комфортна по уровню шума до скорости вентиляторов 1400 об/мин, тогда как в процессе нашего тестирования вентиляторы DirectCU II раскручивались до 1850 об/мин — и здесь уже кулер тихим не назовёшь. Тем не менее уровень шума видеокарты некритичен, он не слишком выделяется на фоне тихого системного блока.
