Статья: Материнская плата MSI B360M Mortar Илья Муромец: что ж ты так, Илюша?

С выпуском новых чипсетов Intel 300-й серии материнские платы для процессоров Coffee Lake-S должны серьезно подешеветь. В этом, собственно, основная и единственная цель появления новых наборов системной логики — ничего нового H370, B360 и H310 не привносят, а напротив, они упрощены в сравнении с флагманским Intel Z370. Впрочем, удешевление — вполне достойная цель, но некоторые производители каждую плату, даже самую доступную, хотят подать как нечто особенное.

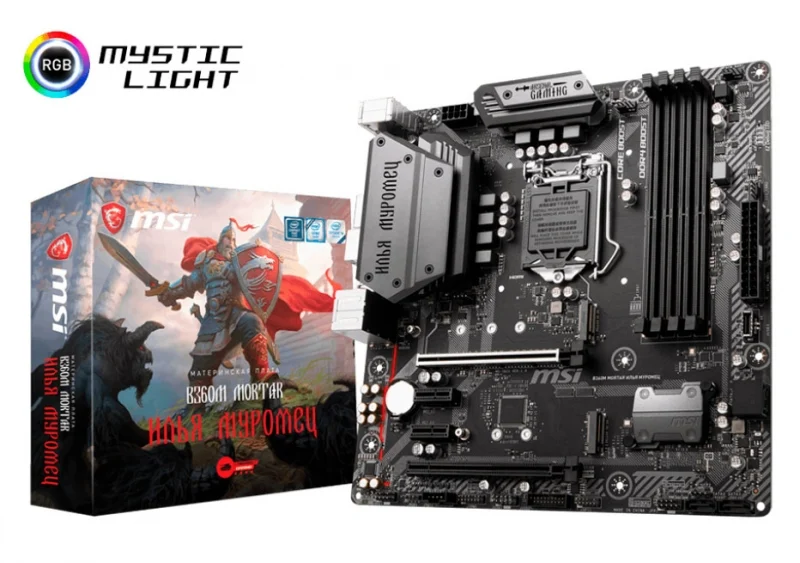

В числе них хорошо известная нам с вами MSI, представившая на российском рынке плату на чипсете Intel B360 с учётом специфики российской культуры и давшая ей оригинальное название MSI B360M Mortar Илья Муромец.

Забегая вперёд, прямо скажем, что ничего богатырского в этой плате нет, но такое звучное и многообещающее название, картинка на коробке и бонус внутри неё вполне могут сыграть положительную роль в продажах данной модели. Нас же с вами интересуют более прикладные аспекты новой материнской платы, которые мы сегодня и изучим.

⇡#Технические характеристики и стоимость

⇡#Упаковка и комплектация

MSI B360M Mortar Илья Муромец запечатана в компактную коробку, на лицевой стороне которой изображён древнерусский богатырь с мечом и щитом. Обратная сторона коробки традиционно отведена под описание особенностей платы, краткий перечень характеристик и разъёмов на задней панели.

Ещё более краткие характеристики платы приведены и на наклейке со штрихкодами с одного из торцов коробки.

В комплекте с платой идут два SATA-кабеля с защёлками, заглушка на заднюю панель, наклейка MSI Gaming, инструкция по эксплуатации, DVD с драйверами и утилитами.

Бонусом в комплект входит тканевый коврик для компьютерной мышки с тем же рисунком, что и на коробке.

Плата выпускается в Китае и обеспечивается фирменной трёхлетней гарантией. В России данная модель пока не появилась в продаже, а в зарубежных магазинах её оценивают в 100 долларов США, не считая стоимости доставки. Если сделать прямой перевод в текущий курс доллара, то получается около 6,2 тыс. рублей, что действительно совсем недорого для LGA1151v2.

⇡#Дизайн и особенности

Плата выполнена в формате micro-ATX и имеет размеры 243 × 243 мм. Она базируется на тёмном, почти чёрном текстолите, раскрашенном серыми и белыми линиями.

Из дизайнерских элементов отметим радиаторы на цепях VRM, где также нанесено имя русского богатыря и серия платы.

Расположение основных элементов на текстолите приведено на схеме из инструкции по эксплуатации.

Отличительная особенность задней панели MSI B360M Mortar Илья Муромец — отсутствие портов USB 3.0: здесь только USB 2.0 и два высокоскоростных USB 3.1 Gen2.

Также сюда выведены комбинированный PS/2-порт, три видеовыхода, сетевая розетка RJ-45 и шесть аудиоразъёмов — вполне нормальный набор портов для бюджетной платы.

Радиаторы на VRM-цепях крепятся к текстолиту винтами, а вот чипсетный – пластиковыми гвоздиками. Так что если проблемы со снятием радиаторов и возникнут, то только с самым маленьким из них.

Процессорный разъём конструктивного исполнения LGA1151v2 на плате самый обычный, без покрытия контактных иголок позолотой и отверстия для термодатчика.

Начиная с первой (и пока единственной) версии BIOS, плата поддерживает все процессоры Intel, выпущенные в конструктивном исполнении LGA1151v2.

На питание процессора отведено четыре фазы, на VCCIO и VCCSA — еще по одной.

Не заявлены никакие фирменные технологии, в том числе не декларируется соответствие стандарту Military Class 3/4/5 или использование долговечных компонентов. Всё очень просто и недорого, что для платы такого класса более чем естественно. За управление питанием процессора отвечает контроллер RT3607BC производства Richtek.

Добавим, что внешнего тактового генератора частоты BCLK на плате нет.

Стандартные разъёмы питания с 24 и 8 контактами сориентированы защёлками наружу.

На кристалле чипсета Intel B360, выпущенного по нормам 14-нм техпроцесса, нанесена термопаста, а не термопрокладка.

Его возможности можно изучить по следующей схеме.

Максимальный объём оперативной памяти стандарта DDR4 на MSI B360M Mortar Илья Муромец может достигать 64 Гбайт. Заявлена поддержка фирменной технологии MSI DDR4 Boost, заключающейся в наиболее оптимальной разводке дорожек материнской платы, что, по мнению разработчиков, должно повысить оверклокерский потенциал модулей памяти.

Загвоздка здесь только одна – максимальная частота памяти, с которой плата будет работать, не превышает 2667 МГц. Выше не даст выставить BIOS, хотя в маркетинговых материалах для «Ильи Муромца» фигурирует цифра 4000+ МГц. Зато есть поддержка XMP с индикатором и большого числа выпускаемых модулей DDR4. На питание памяти отведена только одна фаза.

Зато «Илья Муромец» получил один «меч-кладенец» в виде усиленного алюминием слота PCI Express 3.0, подключённого к процессору и работающего в режиме x16, и одну «дубинку» в виде PCI Express 3.0 x4, который, впрочем, может объединяться с полноценным PCI Express-слотом и обеспечивать работу двух видеокарт AMD в режиме CrossFireX.

Кроме этого, на плате есть два слота PCI Express x1 с закрытым торцом для карт расширения. За коммутацию линий PCI-Express на плате отвечают две микросхемы ASM1480 производства ASMedia.

MSI B360M Mortar Илья Муромец получила только четыре порта SATA III с пропускной способностью до 6 Гбит/с — это максимум для Intel B360, а дополнительных контроллеров на плате нет. Два порта на текстолите расположены горизонтально, а ещё два – вертикально.

Есть на плате и два порта M.2 с максимальной пропускной способностью каждого до 32 Гбит/с. При этом верхний M.2_1 поддерживает как SATA-, так и PCI Express-накопители длиной от 42 до 110 мм, а нижний M.2_2 — только PCI Express-накопители длиной от 42 до 80 мм.

В общей сложности MSI B360M Mortar Илья Муромец оснащена 11 портами USB (также максимум для Intel B360). Шесть из них выведены на заднюю панель (это 4 USB 2.0 и два USB 3.1 Gen2), а ещё по паре портов USB 2.0 и USB 3.1 Gen1 можно подключить к внутренним коннекторам. Наконец, с текстолита также можно взять один порт USB 3.1 Gen2, для которого предусмотрен специальный разъём.

Проводной сетевой интерфейс на плате реализован контроллером Intel I219V.

Из его особенностей отметим поддержку аппаратной технологии Lan Protect – защиты от разрядов молнии и статического электричества величиной до 15 кВ. На программном уровне оптимизировать трафик поможет утилита MSI GAMING LAN Manager.

Решив, что богатырю музыкой развлекаться некогда, MSI установили на плату самый простой аудиопроцессор Realtek ALC892, дополнив его восьмёркой конденсаторов Chemi-Con и защитой от щелчков.

Улучшить качество звука должны разведение левого и правого каналов в отдельных слоях текстолита, позолоченные разъёмы и изоляция всей аудиозоны на текстолите токонепроводящей полосой.

Функции I/O на плате возложены на контроллер Nuvoton NCT6797D-M.

Одновременно к MSI B360M Mortar Илья Муромец можно подсоединить четыре вентилятора с ШИМ-управлением. Их настройка доступна как в BIOS платы, так и в программном обеспечении MSI Command Center.

Что касается подсветки, то на текстолите платы её нет, зато есть RGB-разъём, к которому можно подключать светодиодные ленты и настраивать режим их работы через приложение MSI Mystic Light.

В завершение внешнего обзора платы MSI приведём фото разъёмов на нижнем крае её текстолита.

Отдельно хотелось бы отметить массивные алюминиевые радиаторы на цепях VRM платы – такие не часто встретишь и на флагманских моделях плат, а здесь MSI явно не поскупилась на металл.

При этом на чипсете установлен маленький плоский радиатор, контактирующий с кристаллом через термопасту. Впрочем, 14-нанометровому Intel B360 с его шестью ваттами тепловыделения больше и не нужно.
