Сразу сделаю небольшую оговорку: я не являюсь профессиональным сетевым инженером или системным администратором в классическом понимании. Мой багаж знаний в этой области ограничивается сертификатом CompTIA Network+ и здоровым любопытством. Поэтому, если профильные специалисты заметят аспекты, которые можно было реализовать эффективнее, буду признателен за конструктивные советы в комментариях.
Теперь перейдем к самой истории.
Некоторое время назад я переехал в новую квартиру. Первоочередной задачей стала организация качественного интернет-соединения. Пока специалисты провайдера занимались инсталляцией оборудования, я изучил содержимое слаботочного щитка в стене. Там обнаружился стандартный набор новосела: телефонная проводка, неопознанные коммуникации и несколько коаксиальных кабелей. Один из них шел из подъезда, остальные имели маркировку «зал» и «кабинет», а один остался не подписан.
Роутер от провайдера, принимающий оптический сигнал, разместили у входа. Там же я установил основной модуль mesh-системы, соединив их по Ethernet. Второй узел расположился в гостиной. Прямая видимость между ними отсутствовала — устройства разделяла капитальная стена. Соединение по Wi-Fi функционировало, но стабильностью не радовало: скорость хаотично прыгала от внушительных 500 Мбит/с до скромных 50.
Конечно, можно было пойти по пути наименьшего сопротивления: приобрести более мощную систему, поэкспериментировать с расположением модулей или частотными каналами. Однако в процессе подготовки к Network+ меня заинтересовал один факт: передачу данных можно организовать практически по любому медному проводнику. Электросеть дает нам технологию Powerline, телефонные линии — DSL, а телевизионный коаксиал — стандарт MoCA. Последний вариант выглядел наиболее многообещающим: коаксиальный кабель способен транслировать данные на скорости до 2.5 Гбит/с, что превосходит возможности стандартного гигабитного Ethernet.
Обследование комнат подтвердило наличие ТВ-розеток в зале и кабинете. Телевизор я не смотрю, поэтому кабели фактически были «мертвым капиталом», проложенным внутри стен. Упускать такую возможность было бы неразумно.
Так что этот проект стал скорее любопытным техническим экспериментом, нежели поиском единственного решения критической проблемы.
Что представляет собой MoCA
MoCA расшифровывается как Multimedia over Coax Alliance. Концепция предельно проста: используются два адаптера, один из которых подключается к коаксиальной линии у роутера, а второй — в целевом помещении. С одной стороны устройства находится вход для коаксиального кабеля, с другой — стандартный порт Ethernet.
Фактически MoCA-адаптер является прозрачным мостом между Ethernet и коаксиальной средой. Решение работает по принципу Plug and Play и не требует сложной настройки. Роутер соединяется с первым адаптером, сигнал транслируется по ТВ-кабелю внутри стен, а на другом конце второй адаптер выполняет обратное преобразование в Ethernet.
Современная версия MoCA 2.5 обеспечивает пропускную способность до 2.5 Гбит/с при задержках в районе 3–5 мс. Сравнение с альтернативными методами связи выглядит следующим образом:
|
Технология |
Реальная скорость |
Стабильность |
Необходимость новой линии |
|
Ethernet |
1–2.5 Гбит/с |
Безупречная |
Требуется прокладка |
|
MoCA 2.5 |
до 2.5 Гбит/с |
Сравнима с Ethernet |
Использует ТВ-кабель |
|
Powerline |
50–200 Мбит/с |
Зависит от электросети |
Нет |
|
Wi-Fi mesh backhaul |
200–800 Мбит/с |
Зависит от стен и помех |
Нет |
Ethernet остается эталоном, но его монтаж в готовой квартире с завершенным ремонтом — задача сложная и дорогостоящая. Powerline эксплуатирует электропроводку, однако демонстрирует скромные скорости, сильно зависящие от помех.
MoCA же предоставляет скорости уровня Ethernet без необходимости штробления стен.
В США данная технология широко распространена, и адаптеры доступны в любом магазине электроники. В странах СНГ о ней знают немногие: оборудование практически не представлено в рознице, а обзоры на русском языке — большая редкость.
Поставленные задачи
Я преследовал две цели. Первая — обеспечить стабильный проводной доступ для ПК в кабинете, исключив влияние радиоэфира. Вторая — организовать проводной бэкхол (backhaul) между узлами mesh-системы.
Для справки: mesh-сеть предполагает использование нескольких точек доступа, работающих как единое целое. Один модуль стоит у входа, другой — в глубине квартиры, и клиентские устройства незаметно переключаются между ними.
Обычно узлы общаются друг с другом по Wi-Fi, что отнимает значительную часть пропускной способности канала. Соединение узлов кабелем (Ethernet backhaul) высвобождает радиоэфир исключительно для нужд клиентских устройств. Коаксиальный кабель идеально подходил для реализации этой задачи.
Финальная топология сети приняла следующий вид:
Входная зона: ONT (терминал провайдера) → Ethernet → первичный mesh-узел → Ethernet → MoCA-адаптер → коаксиальный сплиттер. Разветвитель направляет сигнал по двум линиям: в гостиную и в кабинет.
В гостиной: коаксиальная розетка → MoCA-адаптер → Ethernet → вторичный mesh-узел. Это обеспечило надежный проводной бэкхол.
В кабинете: коаксиальная розетка → MoCA-адаптер → Ethernet → стационарный компьютер. Прямое соединение без потерь.
Для реализации потребовалось: 3 адаптера MoCA, 1 высокочастотный сплиттер, набор F-коннекторов, коаксиальные патч-корды и сетевые кабели.
Процесс интеграции
Работа началась со слаботочного щитка. Я подготовил два коаксиальных кабеля («зал» и «кабинет»), зачистил их и установил F-коннекторы. Процедура предельно проста — разъемы плотно накручиваются на кабель.
Для первичного теста я соединил адаптер напрямую с линией кабинета, минуя сплиттер. Подключил его к LAN-порту основного роутера и обеспечил питанием. Затем перешел к розетке в кабинете.
Там меня ждал нюанс: стандартная ТВ-розетка со встроенным фильтром блокировала сигнал. Такие розетки рассчитаны на диапазон до 862 МГц, в то время как MoCA использует частоты 1125–1675 МГц. Сигнал попросту не проходил.
Пришлось извлечь механизм из стены и подключиться к кабелю напрямую, установив на него F-коннектор.
Так выглядит фильтрующий элемент, который мешал работе:
А это итоговый вариант подключения в комнате:
Использовал переходник «мама-мама» для удобства подключения адаптера. После подачи питания на обоих устройствах активировались индикаторы MoCA — соединение установлено. Компьютер мгновенно получил доступ к сети по проводу.
Аналогичные действия были выполнены в гостиной. Финальным штрихом стала установка сплиттера в щитке, чтобы объединить все точки в единую сеть.

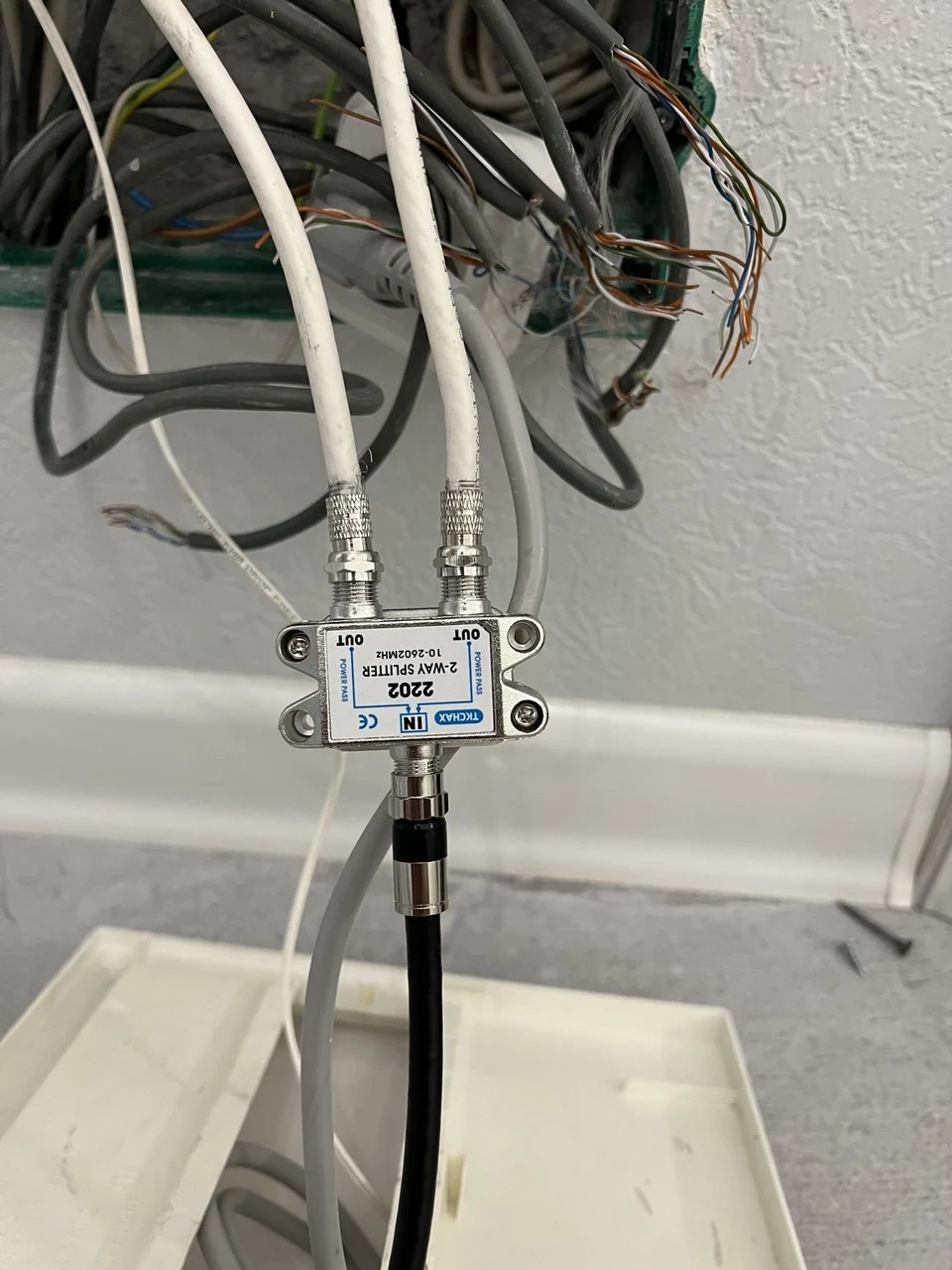

Вот так выглядит используемый сплиттер:
Система заработала безукоризненно. Весь процесс монтажа занял чуть более двух часов.
Комплектующие и бюджет
Поскольку в местных магазинах MoCA-адаптеры не найти, пришлось заказывать их на Amazon через форвардинговый сервис. Процесс стандартный: регистрация, получение адреса в США, оформление заказа и последующая доставка в свой город.
|
Наименование |
Кол-во |
Стоимость |
Назначение |
|
goCoax MA2500D (MoCA 2.5) |
3 шт. |
$62.99 + $119.99 (комплект) |
Основные узлы связи с поддержкой 2.5GbE порта. |
|
Сплиттер TKCHAX 2-way |
1 шт. |
$7.99 |
Разветвитель, поддерживающий частоты до 2602 МГц. |
|
F-коннекторы PENTA ANGEL |
6 шт. |
$4.99 |
Удобные разъемы без необходимости обжима. |
|
Патч-корды G-PLUG |
3 шт. |
~$19.00 |
Коаксиальные кабели для коммутации. |
|
Ethernet-кабели Cat6 |
6 шт. |
$8.99 |
Для соединения адаптеров с оборудованием. |
|
Переходники PAL-F |
2 шт. |
$6.59 |
Не пригодились из-за фильтров в розетках. |
Итоговые затраты:
|
Сумма |
|
|
Товары на Amazon |
$245.90 |
|
Доставка сервисом |
$27.00 |
|
Пошлины и сборы |
$8.03 |
|
Всего |
$280.93 |
Анализ результатов
Хотя я не делал детальных замеров «до», субъективная и объективная разница колоссальна. Если раньше Wi-Fi демонстрировал нестабильные показатели, то теперь скорость ограничена только моим тарифным планом.
Результат тестирования в кабинете:
Download: 524 Мбит/с, Upload: 477 Мбит/с, Ping: 8 мс (тариф — 500 Мбит/с). Соединение стабильно в любое время суток и не зависит от нагрузки на беспроводную сеть в других комнатах. Mesh-система также теперь работает на пике своих возможностей.
Подведение итогов
MoCA — это недооцененная в наших широтах технология, способная решить проблему «последнего метра» внутри квартиры. Если у вас проложен коаксиальный кабель, вы можете получить полноценный гигабит в любой комнате без ремонтных работ.
Ключевые моменты:
— Обычные ТВ-розетки несовместимы с MoCA из-за частотных фильтров.
— Требуется специализированный сплиттер с поддержкой частот до 2600 МГц.
— Устройства работают сразу после подключения, не требуя программной настройки.
— Бюджет проекта составил около $280. Это оправданная инвестиция в стабильность и скорость домашней сети.
P.S. Если вас заинтересовал данный опыт, но возникли сложности с приобретением оборудования — пишите. Возможно, удастся организовать коллективную закупку для тех, кто хочет модернизировать свою сеть аналогичным способом.
