[Перевод] Как рендерится кадр League of Legends

Привет, меня зовут Тони Элбрект (Tony Albrecht), я один из разработчиков новой команды Render Strike Team под управлением Sustainability Initiative в League of Legends. Моей команде поручили внести усовершенствования в движок рендеринга LoL, и мы с радостью принялись за работу. В этой статье я расскажу, как движок работает сейчас. Надеюсь, она заложит хороший фундамент, на основании которого я позже смогу рассказывать об вносимых нами изменениях. Эта статья станет для меня хорошим предлогом самому поэтапно изучить процесс рендеринга, чтобы мы, как команда, полностью понимали, что же происходит внутри.

Я подробно объясню, как LoL выстраивает и отображает каждый отдельный кадр игры (не забывайте, что на самых мощных машинах это происходит более 100 в секунду). Рассказ в основном будет техническим, но я надеюсь, что его легко будет усвоить даже тем, кто не имеет опыта в рендеринге. Для ясности я пропущу некоторые сложные моменты, но если вы захотите узнать подробности, то напишите об этом в комментариях [к оригиналу статьи].

Сначала я немного расскажу об имеющихся у нас графических библиотеках. League должна работать как можно эффективнее на широком диапазоне платформ. На самом деле, сейчас Windows XP является четвёртой по популярности версией ОС, в которой запускают игру (популярнее только Windows 7, 10 и 8). На Windows XP ежемесячно играют в десять миллионов сессий игры, поэтому для сохранения обратной совместимости нам нужно поддерживать DirectX 9 и приходится использовать только функции, которые он предоставляет. Также мы используем сопоставимый набор функций OpenGL 1.5 на машинах с OS X (скоро положение изменится).

Итак, давайте приступим! Для начала мы узнаем, как же компьютеры на самом деле отрисовывают изображения.

Рендеринг для начинающих

В большинстве компьютеров есть ЦП (центральный процессор) и ГП (графический процессор). ЦП выполняет логику и вычисления игры, а ГП получает данные треугольников и текстур от ЦП и отображает их на экране как пиксели. Небольшие программы ГП, называемые шейдерами, позволяют влиять на способ выполнения рендеринга. Например, можно изменить способ наложения текстур на треугольники или дать ГП команду выполнять расчёты для каждого тексела в текстуре. Таким образом, мы можем просто накладывать текстуру на треугольник, добавлять или умножать несколько текстур на треугольнике, или выполнять более сложные процессы, такие как рельефное текстурирование, расчёт освещения, отражений или даже высокореалистичных шейдеров кожи. Все видимые объекты рисуются в неотображаемом буфере кадра, который отображается только после завершения всего рендеринга.

Давайте рассмотрим пример. Вот изображение Гарена (Garen), состоящее из 6 336 треугольников, составляющих «проволочный» каркас и сплошную бестекстурную модель. Эта модель создана нашими художниками и экспортирована в формат, который движок League может загружать и анимировать. (Заметьте, что у Гарена неплоское затенение: это ограничение приложения, используемого для исследования рендеринга).

Эта модель без текстуры не только скучная, но и не отображает узнаваемого Гарена. Чтобы вдохнуть в Гарена жизнь, нужно нанести текстуру.

Перед загрузкой текстуры Гарена хранятся на диске в виде файлов DDS или TGA, которые сами по себе выглядят как сцена из ужастика. После правильного наложения на модель у нас получится вот такой результат:

У нас уже начинает что-то получаться. Шейдер, рендерящий наши сетки со скиннингом, не просто наносит текстуру, но мы рассмотрим это позже.

Это были основы, но LoL нужно рендерить гораздо больше, чем модель и текстуру персонажа. Давайте рассмотрим этапы, составляющие рендеринг следующей сцены:

Этап рендеринга 0: туман войны

Прежде чем начинать прорисовку частей сцены, нужно сначала подготовить туман войны и тени (у-у-у, «туман и тени», как зловеще!). Туман войны хранится центральным процессором как сетка размером 128×128, которая потом масштабируется до квадратной текстуры 512×512 (подробнее об этом можно почитать в статье «A Story of Fog and War»). Затем мы размываем эту текстуру и наносим её для затемнения соответствующих областей игры и мини-карты.

Этап рендеринга 1: тени

Тени — неотъемлемая часть 3D-сцены. Без них объекты будут казаться плоскими. Для создания теней, которые выглядят, как отбрасываемые миньоном или чемпионом, нам нужно рендерить их из точки источника света. Расстояние от источника света до отбрасывающего тень персонажа хранится для каждого пикселя в компонентах RGB, и мы обнуляем компонент альфа-прозрачности. Это можно увидеть ниже. Слева у нас есть поле высоты теней в RGB осаждаемой башни, миньонов и двух чемпионов. Справа у нас есть только компонент альфа-прозрачности. Эти текстуры обрезаны для более чёткого отображения деталей теней — миньоны внизу, башня и чемпионы — наверху.

В конце мы размываем тени, чтобы придать им красивую плавную границу (вместе с недавно добавленной оптимизацией, повышающей частоту кадров). В результате мы получаем текстуру, которую можно наложить на статичную геометрию для получения эффекта теней.

Этап рендеринга 2: статичная геометрия

Имея подготовленные текстуры тумана войны и теней, мы начинаем отрисовывать в кадре остальную часть сцены. В первую очередь статичную геометрию (она называется так, потому что неподвижна). Эта геометрия сочетает информацию тумана войны и теней со своей основной текстурой, что даёт нам следующую сцену:

Заметьте, что тени миньонов и туман войны заползают на края сцены. Рендерер Ущелья призывателей (Summoner’s Rift) не рендерит динамических теней для статичной геометрии. Поскольку основной источник света не перемещается, мы запекаем тени статичных сеток на их текстурах. Это даёт художникам больше контроля над внешним видом карты, а также позволяет повысить производительность (не требуется рендеринг теней статичных сеток). Тени отбрасывают только миньоны, башни и чемпионы.

Этап рендеринга 3: сетки со скиннингом

Итак, у нас есть рельеф и тени, поэтому мы можем начать накладывать на них объекты. Сначала накладываются миньоны, чемпионы и башни, т.е. все объекты с подвижными шарнирами, которые должны реалистично двигаться.

Каждая анимированная сетка состоит из скелета (каркаса из иерархически соединённых костей) и из сетки треугольников (см. выше изображение Гарена). Каждая вершина каждого треугольника привязана к одной-четырём костям, поэтому при перемещении костей вершины перемещаются с ними как кожа (skin). Поэтому их называют «сетками со скиннингом». Наши талантливые художники создают анимации и сетки для всех объектов, а потом экспортируют их в формат, который загружается в League при запуске игры.

На изображениях выше показаны все кости сетки Гарена. На изображении слева показаны все его кости (с названиями). На изображении справа голубым показаны выбранные вершины, а жёлтыми линиями показаны связи с костями, управляющие их положением.

Шейдеры сеток со скиннингом не просто рисуют сетки со скиннингом в буфер кадра, они также рендерят в другой буфер их отмасштабированную глубину, которую мы позже используем для отрисовки контуров. Кроме того, шейдеры скиннинга выполняют расчёт отражений Френеля, излучаемого освещения, вычисляют отражения и изменяют освещение для тумана войны.

Этап рендеринга 4: контуры (очерчивание)

По умолчанию очерчивание для сеток со скиннингом включено, что обеспечивает более чёткие контуры. Это позволяет выделить сетки со скиннингом на фоне, особенно в областях с низким контрастом. На изображениях ниже очерчивание отключено (слева) и включено (справа).

Контуры создаются получением отмасштабированной глубины из предыдущего этапа и её обработкой оператором Собеля для извлечения грани, которую мы рендерим на сетке со скиннингом. Эта операция выполняется отдельно для каждой сетки. Также существует метод возврата, использующий буфер шаблонов для графических процессоров, которые не могут выполнять рендеринг нескольких объектов одновременно.

Этап рендеринга 5: трава

Чтобы определить, что задействуется при рендеринге воды и травы, давайте посмотрим на другую сцену.

Вот кадр без воды и травы, просто статичная фоновая геометрия и несколько сеток со скиннингом.

Заметьте, что тени травы уже являются частью текстуры статичного рельефа и не рендерятся динамически. Затем мы добавляем траву:

Пучки травы на самом деле являются сетками со скиннингом. Это позволяет нам анимировать их при прохождении по ним персонажей и придать приятное колыхание от ветерка в Ущелье призывателей.

Этап рендеринга 6: вода

После травы мы рендерим воду с помощью полупрозрачных сеток со слегка анимированными текстурами воды. Затем мы добавляем листья кувшинок, рябь вокруг камней и у берега, насекомых. Все эти объекты анимированы, чтобы внести в сцену ощущение жизни.

Для усиления эффекта воды (он может быть слишком слабым) я сохранил прозрачность воды и проигнорировал геометрию под ней. Это подчеркнуло эффекты воды, чтобы мы могли лучше учитывать их в анализе.

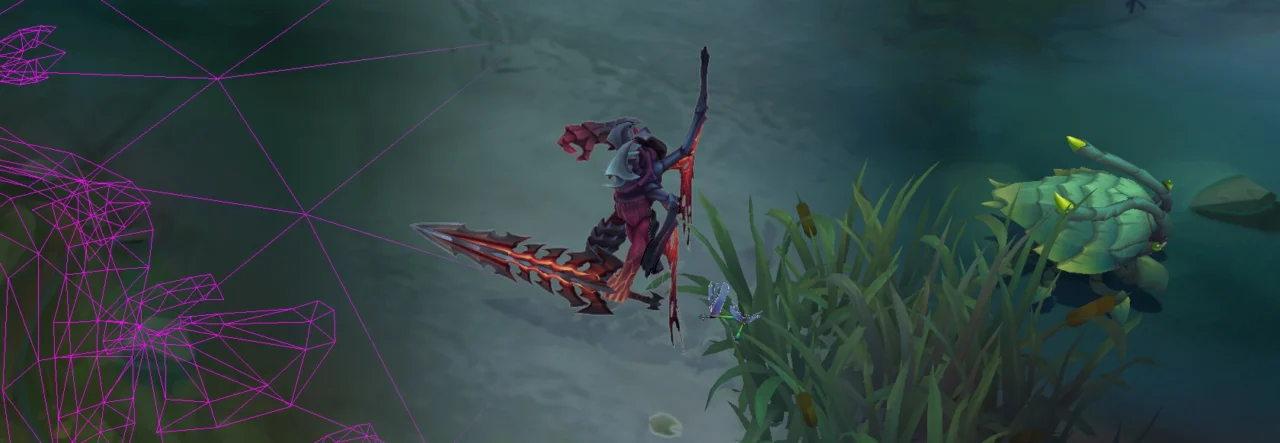

Выделив всю рябь как «проволочные» каркасы, мы получим:

Теперь мы чётко можем видеть эффекты воды по берегам реки, а также вокруг камней и кувшинок.

При нормальном рендеринге и анимации вода выглядит следующим образом:

Этап рендеринга 7: декали

После наложения травы и воды мы добавляем декали — простые геометрические элементы с плоским текстурированием, которые накладываются поверх рельефа, например, индикатор дальности действия башни на рисунке ниже.

Этап рендеринга 8: особые контуры

Здесь мы имеем дело с более толстыми контурами, включаемыми через события мыши или особыми состояниями активации, как в случае контура башни на рисунке ниже. Это делается почти так же, как создавались контуры сеток со скиннингом, но здесь мы ещё и размываем контуры, чтобы сделать их более толстыми. Такое выделение заметно ещё сильнее, потому что выполняется в процессе рендеринга позже и может перекрывать уже наложенные эффекты.

Этап рендеринга 9: частицы

Следующая стадия — одна из самых важных: частицы. Я уже писал о частицах в этой статье. Каждое заклинание, бафф и эффект — это система частиц, которую нужно анимировать и обновлять. В рассматриваемой нами сцене не так много действия, как, например, в командном бою «5 на 5», но всё равно здесь довольно много отображаемых частиц.

Если мы рассмотрим только частицы (отключив всю фоновую сцену), то получим следующую картину:

Отрендерив треугольники, составляющие частицы, фиолетовыми контурами (без текстур, только геометрию), мы получим следующее:

Если отрисовывать частицы нормально, то мы получим более знакомый вид.

Этап рендеринга 10: эффекты постобработки

Итак, базовые части сцены уже отрендерены и мы можем придать ей немного больше «блеска». Делается это в два этапа. Сначала мы выполняем проход сглаживания (anti-alias, AA). Он помогает сгладить зазубренные края, делая весь кадр более чётким. В статичном изображении этот эффект почти незаметен, но он сильно помогает в устранении «мерцания пикселей», которое может возникать при перемещении высококонтастных граней по экрану. В LoL мы используем алгоритм сглаживания с быстрой аппроксимацией Fast Approximate Anti-Aliasing (FXAA).

Изображение слева — это миньон до FXAA, а справа — после сглаживания. Заметьте, как сглаживаются края объекта.

После завершения прохода FXAA мы выполняем проход гамма-коррекции, позволяющий отрегулировать яркость сцены. В качестве оптимизации мы недавно добавили эффект снижения насыщенности экрана смерти в проход гамма-коррекции, что позволило избавиться от необходимости замены всех шейдеров текущих видимых сеток для вариантов смертей, у которых раньше насыщенность снижалась отдельно.

Этап рендеринга 11: урон и полоски здоровья

Затем мы рендерим все игровые индикаторы: полоски здоровья, текст урона, экранный текст, а также все полноэкранные эффекты, не относящиеся к постобработке, такие как эффект урона на изображении ниже.

Этап рендеринга 12: интерфейс

И, наконец, отрисовывается интерфейс пользователя. Все тексты, значки и предметы отрисовываются на экране как отдельные текстуры, перекрывая всё, находящееся под ними. В анализируемом нами случае на отрисовку интерфейса потребовалось примерно 1 000 треугольников — около 300 на мини-карту и 700 — на всё остальное.

Собираем всё вместе

И мы получаем полностью отрендеренную сцену. Во всей сцене содержится около 200 000 треугольников, 90 000 из них используется под частицы. 28 миллионов пикселей отрисовываются за 695 вызовов отрисовки. Чтобы в игру можно было играть, вся эта работа должна выполняться как можно быстрее. Чтобы достичь 60 и более кадров в секунду, все этапы нужно пройти менее чем за 16,66 миллисекунд. И это только расчёты на стороне графического процессора: вся игровая логика, обработка ввода игрока, столкновения, обработка частиц, анимации и отправка команд на рендеринг тоже должны выполняться за это же время в центральном процессоре. Если вы играете с 300 fps, то всё происходит меньше чем за 3,3 миллисекунды!

Зачем выполнять рефакторинг рендерера?

Теперь вы должны представлять сложности, связанные с рендерингом единственного кадра игры League. Но это только сторона вывода данных: то, что вы видите на экране — это результат тысяч вызовов функций нашего движка рендеринга. Он постоянно изменяется и эволюционирует, чтобы лучше соответствовать современным потребностям рендеринга. Это привело к тому, что в базе кода League сосуществуют разные формы кода рендеринга, потому что нам нужно учитывать новое и поддерживать старое оборудование. Например, Ущелье призывателей (Summoner’s Rift) выполняет рендеринг немного иначе, чем Воющая бездна (Howling Abyss) и Проклятый лес (Twisted Treeline). Существуют части рендерера, оставшиеся от старых версий League, и части, которые пока так и не раскрыли весь свой потенциал. Задача команды Render Strike Team — взять весь код рендеринга и произвести его рефакторинг, чтобы весь рендеринг выполнялся через один и тот же интерфейс. Если мы хорошо выполним свою задачу, то игроки совершенно не заметят разницы (кроме, возможно, небольшого увеличения скорости в разных моментах). Но после того, как мы закончим, у нас появится отличная возможность вносить одновременные изменения во все игровые режимы League.

Надеюсь, эта экскурсия по процессу рендеринга League of Legends была интересной. Я упомянул в начале статьи, что не хотел вдаваться в подробности. Я стремился к тому, чтобы как можно больше людей начало лучше понимать процессы, происходящие в каждом кадре каждой игры в League. Если у вас возникли вопросы, задавайте их в комментариях [к оригиналу статьи], и мы постараемся ответить как можно подробнее.
