Почти два года назад мы изучили и протестировали материнскую плату ASUS X99-Deluxe. Она стала не только одной из первых системных плат для вышедших в конце августа 2014 года процессоров Intel Core i7-5960X Extreme Edition и Core i7-5930K семейства Haswell-E, но и практически идеальной платформой для них. Как мы уже упоминали в предыдущих статьях, с выходом новых процессоров Broadwell-E (Intel Core i7-6950X Extreme Edition и Core i7-6900K) у производителей плат появился хороший повод как обновить отдельные особо популярные модели, так и выпустить новые. Подверглась модернизации и ASUS X99-Deluxe, вместо которой теперь можно приобрести ещё более совершенную ASUS X99-Deluxe II.
О её возможностях, отличиях от базовой модели и нововведениях и пойдёт речь в сегодняшней статье.
Технические характеристики и рекомендованная стоимость
| ASUS X99-Deluxe II | |
|---|---|
| Поддерживаемые процессоры | Процессоры Intel Core i7 в исполнении LGA2011-v3 (Haswell-E) |
| Чипсет | Intel X99 Express |
| Подсистема памяти | 8 × DIMM DDR4 (non-ECC) небуферизованной памяти объёмом до 128 Гбайт; четырёхканальный режим работы памяти; поддержка модулей с частотой 3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/ 2666(O.C.)/2400(O.C.)/2133 МГц; поддержка XMP (Extreme Memory Profile). |
| Разъёмы для плат расширения | 4 слота PCI Express x16 3.0/2.0, режим работы x16, x16/x16, x16/x16/x8 и x8/x8/x8/x8 с процессором с 40 линиями PCI-E и x16, x16/x8 и x8/x8/x8 с процессором с 28 линиями PCI-E; 1 слот PCI Express 2.0 x16 (x4 mode); 1 слота PCI Express 2.0 x1. |
| Масштабируемость видеоподсистемы | NVIDIA Quad/3-Way/2-Way SLI Technology; AMD Quad/3-Way/2-Way CrossFireX Technology. |
| Интерфейсы накопителей | Чипсет Intel X99 Express: 10 × SATA 3, пропускная способность до 6 Гбит/с; 1 × SATA Express, пропускная способность до 10 Гбит/с (задействует два SATA 3); 1 × M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (тип 2242/2260/2280); 2 × U.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с. Поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage, Intel Smart Response, NCQ, AHCI и Hot Plug. |
| Сетевой интерфейс |
Сетевой контроллер Intel Gigabit LAN I218-V (10/100/1000 Мбит); Сетевой контроллер Intel Gigabit LAN I211-AT (10/100/1000 Мбит); Поддержка технологий Anti-surge LANGuard и ASUS Turbo LAN. |
| Беспроводный сетевой интерфейс | Wi-Fi 802.11 a/b/g/n/ac; Поддержка двух диапазонов 2.4/5 ГГц и ASUS Wi-Fi Go!; Скорость передачи до 1300 Мбит/с. |
| Bluetooth | Bluetooth V4.0. |
| Аудиоподсистема | 7.1-канальный HD-кодек Crystal Sound 3 с поддержкой защиты данных (аудиокодек Realtek ALC1150); высококачественное воспроизведение с соотношением сигнал-шум 112 дБ и линейный вход с соотношением «сигнал – шум» 104 дБ; японские аудиоконденсаторы Nichicon премиум-класса; поддерживает определение типа подключённого устройства, многопотоковое воспроизведение, переназначение разъёмов передней аудиопанели. |
| Интерфейс USB | Чипсет Intel X99 Express: 4 порта USB 3.0/2.0 (все на задней панели); 6 портов USB 2.0/1.1 (4 – на задней панели, 2 порта подключаются к соответствующим разъёмам на плате). Контроллер ASMedia ASM1074: 4 порта USB 3.0/2.0 на задней панели. Контроллер ASMedia ASM1142: 4 порта USB 3.1/3.0/2.0 на задней панели (3 Type-A + Type-C). |
| Разъёмы и кнопки на задней панели | 1 кнопка USB BIOS Flashback; 4 порта USB 3.0/2.0; 2 сетевых LAN-розетки RJ-45; 4 порта USB 2.0/1.1; 4 порта USB 3.1/3.0/2.0 (3 Type-A + Type-C); 1 модуль ASUS Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0); 1 оптический S/P-DIF-выход; 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In). |
| Внутренние разъёмы на системной плате | 1 24-контактный разъём питания EATX; 2 8-контактных разъёма питания ATX 12 В; 1 4-контактный разъём питания ATX 12 В; 8 SATA 3; 1 SATA Express; 1 M.2; 2 U.2; 5 4-pin разъёмов для корпусных/процессорных вентиляторов с поддержкой PWM; 1 4-pin разъём для помпы СЖО с поддержкой PWM; 1 High AMP разъём для вентилятора; 1 разъём EXT_FAN; 1 AAFP; 1 Aura RGB Strip; 2 разъёма USB 3.0/2.0; 2 разъёма USB 2.0/1.0; 1 Thunderbolt; 1 переключатель EZ XMP; 1 переключатель SLI/CFX; 1 разъём DRCT; 1 кнопка MemOK!; 1 разъём для термодатчика; 1 CPU/DRAM OV; 1 кнопка включения; 1 кнопка сброса; 1 перемычка для сброса CMOS; 1 разъём TPM; 1 разъём S/P-DIF out; группа разъёмов для передней панели. |
| BIOS | 128 Мбит AMI UEFI BIOS с мультиязычной графической оболочкой (SD/HD/Full HD); PnP, WfM 2.0, SM BIOS 3.0, ACPI 5.0; ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen и ASUS DRAM SPD (Serial Presence Detect). |
| Фирменные функции, технологии и эксклюзивные особенности | 5-Way Optimization by Dual Intelligent Processors 5
ASUS 5X Protection II:
ASUS Wi-Fi GO!
ASUS Exclusive Features:
Remote Entertainment:
ASUS Quiet Thermal Solution:
ASUS EZ DIY:
ASUS Q-Design:
Special Memory O.C. Design; |
| Операционная система | Microsoft Windows 10/8.1/7 |
| Форм-фактор, габариты (мм) | ATX, 305 × 244 |
| Гарантия производителя, лет | 3 |
| Розничная стоимость, долларов США | 419 |
Упаковка и комплектация
Картонная коробка, в которой поставляется материнская плата ASUS X99-Deluxe II, оказалась частично испорчена курьерской службой — к сожалению, такое иногда случается. На лицевой стороне коробки изображена сама плата и указано название модели, а снизу пиктограммами отмечены основные поддерживаемые технологии и операционная система.
Обратная сторона коробки отведена под схематичное обозначение основных элементов платы, краткие технические характеристики, списки поддерживаемых технологий и возможностей расширения.
Лицевая грань коробки откидывается, открывая вид на саму плату через прозрачное пластиковое окно, а также расширенную информацию о компонентах данного продукта. Справа кратко описана новая технология подсветки ASUS Aura, с которой мы уже знакомились ранее.
Приклеенный на одном из торцов коробки стикер кратко расскажет потенциальному покупателю о характеристиках продукта, его серийном номере и номере партии.
Комплектация у ASUS X99-Deluxe II богатейшая. В первую очередь в коробке можно найти расширенный до восьми штук набор SATA-кабелей с защёлками, кабель внешней ленты подсветки, USB-шнур, переходник с mini-DisplayPort на DisplayPort, заглушку на заднюю панель, гибкий соединительный мостик для 3-way SLI, ASUS Q-коннектор для проводов передней панели корпуса, пластиковое устройство для более удобной установки процессора в разъём, три кабеля с термодатчиками, скобу для вертикальной фиксации накопителя с разъёмом M.2 и винты.
 |
 |
Кроме перечисленного, в комплект входят три платы расширения, о которых мы расскажем по ходу статьи, а также Wi-Fi-антенна.
Не забыты и инструкция по настройке и эксплуатации, компакт-диск с драйверами и утилитами, отдельный компакт-диск с программным обеспечением для ThunderboltEX 3 и наклейки ASUS.
Бонусом к плате идёт 15-дневный премиальный доступ к бронепалубному крейсеру «Диана» в игре World of Warships.
Наш экземпляр ASUS X99-Deluxe II относится к версии 1.02, выпускается в Китае и обеспечивается заводской трёхлетней гарантией. На момент подготовки статьи стоимость данной платы начиналась с 33 500 рублей, а в зарубежных онлайн-магазинах её можно приобрести по цене около 420 долларов США, что на 20 долларов США выше, чем стоила ASUS X99-Deluxe в момент своего появления на рынке. Согласитесь, что в данном ценовом диапазоне 20 долларов разницы в цене не играют никакой роли.
⇡#Особенности дизайна
ASUS X99-Deluxe II выполнена в стандартном для данного класса плат форм-факторе ATX и имеет стандартные размеры — 305 × 244 мм. Почти чёрного цвета текстолит платы максимально заполнен элементами с лицевой стороны, поэтому на обратную сторону, помимо традиционно расположенных там силовых элементов цепей питания, пришлось вынести несколько контроллеров.
 |
 |
По дизайну ASUS X99-Deluxe II претерпела минимальные изменения. Слегка изменилась форма пластикового кожуха, закрывающего разъёмы задней панели, надпись на звуковом тракте и оформление радиатора чипсета.
 |
 |
В результате плата стала выглядеть визуально легче и, как мне кажется, немного интереснее внешне. Но все же отличия минимальны.
На задней панели ASUS X99-Deluxe II размещены следующие разъёмы:
- кнопка USB BIOS Flashback;
- 4 порта USB 3.0/2.0;
- 2 сетевые LAN-розетки RJ-45;
- 4 порта USB 2.0/1.1;
- 4 порта USB 3.1/3.0/2.0 (3 Type-A + Type-C);
- модуль ASUS Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0);
- оптический S/PDIF-выход;
- 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In).
Система охлаждения материнской платы состоит из четырёх радиаторов. Два из них отвечают за охлаждение чипсета — между собой они соединены тепловой трубкой, а ещё два предназначены для снижения температур элементов цепей питания центрального процессора и также соединены тепловой трубкой.
Кроме этого, на микросхемах с обратной стороны платы установлена металлическая пластинка с термопрокладкой. Сняв эти радиаторы, можно приступить к детальному изучению ASUS X99-Deluxe II.
С основными компонентами платы и их расположением на текстолите ознакомимся по следующему фото.
Кроме этого, из инструкции по эксплуатации можно почерпнуть детальное описание и сведения о расположении всех элементов на плате.
 |
 |
На ASUS X99-Deluxe II установлен процессорный разъём конструктива LGA2011-v3.
Как вы наверняка знаете, это фирменный ASUS O.C. Socket с увеличенным числом контактов, посредством которых процессору обеспечивается более стабильное питание, исключающее его просадки при высоких нагрузках.
Перечень поддерживаемых ASUS X99-Deluxe II процессоров приведён в специальном разделе на странице платы, где можно найти как недавно вышедший Intel Core i7-6950X, так и всю линейку серверных Intel Xeon конструктива LGA2011-v3.
Система питания процессора – восьмиканальная, с использованием твердотельных конденсаторов и дросселей с ферритовым сердечником.
 |
 |
Управление питанием процессора осуществляет контроллер Digi+ VRM ASP1257.
Питание платы обеспечивается тремя разъёмами: стандартные 24-контактный и 8-контактный дополнены четырёхконтактным.
 |
 |
Последний обеспечивает питанием процессор при экстремальном разгоне.
Штатные восемь слотов DIMM оперативной памяти стандарта DDR4 расположены по обе стороны от процессорного разъёма.
Как и у большинства других плат на Intel X99 Express, максимальный объём памяти на ASUS X99-Deluxe II составляет 128 Гбайт. Заявлена поддержка модулей с частотами 3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 МГц без коррекции ошибок. Разумеется, поддерживаются XMP (Extreme Memory Profile), а перечень совместимых модулей оперативной памяти конкретных производителей можно найти на странице поддержки.
Четырёхканальная система питания оперативной памяти управляется двумя контроллерами Digi+ ASP1250 (по одному на каждый квартет модулей).
Помимо переключателя EZ XMP, задействующего прошитые в модули режимы работы памяти (частоты/тайминги), на ASUS X99-Deluxe II есть кнопка MemOK!, с помощью которой можно запустить систему после неудачного старта или при использовании каких-то эксклюзивных модулей.
Всего на ASUS X99-Deluxe II шесть слотов PCI Express, из которых четыре PCI Express – 3.0, один – 2.0 x4 и ещё один 2.0 x1.
В отличие от ASUS X99-Deluxe, у ASUS X99-Deluxe II все разъёмы PCI Express 3.0 получили дополнительную металлизированную оболочку, которая делает их в 1,6 раза прочнее на удержание и в 1,8 раза на сдвиг/излом (технология SafeSlot).
ASUS X99-Deluxe II поддерживаются мультипроцессорные графические технологии AMD CrossFireX и NVIDIA SLI, но количество видеокарт и режимы их работы зависят от числа PCI-E-линий в процессоре, что наглядно продемонстрировано в инструкции.
За распределение линий PCI-E на плате отвечают коммуникаторы ASM1480, которых здесь втрое больше, чем на ASUS ROG STRIX X99 Gaming.
Чипсет Intel X99 Express контактирует со своим радиатором через толстую термопрокладку. Защитной рамки нет.
Всего на ASUS X99-Deluxe II десять разъёмов SATA III с пропускной способностью до 6 Гбит/с, два из которых задействованы в составе одного SATA Express с пропускной способностью до 10 Гбит/с.
Шесть SATA-портов чёрного цвета поддерживают создание массивов RAID 0, RAID 1, RAID 5, RAID 10, а также технологии Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.
Слева от них размещён первый разъём U.2 с пропускной способностью до 32 Гбит/с, резервирующий под себя четыре линии PCI-E. Ещё один разъём данного типа расположен вертикально в зоне у модулей оперативной памяти.
Рядом с ним находится вертикальный разъём M.2 с пропускной способностью до 32 Гбит/с и поддержкой накопителей типов 2242, 2260 и 2280. В дополнение в комплектации платы есть отдельный модуль, который можно установить в слот PCI Express и получить второй разъём M.2 (плата ASUS Hyper M.2 x4).
Эта плата расширения позволяет устанавливать накопители M.2 типов 2242, 2260, 2280 и 22110.
Проводные сетевые интерфейсы на ASUS X99-Deluxe II реализованы гигабитными контроллерами Intel WGI211AT и Intel WGI218LM. Оба разъёма RJ-45 имеют фирменную аппаратную защиту LANGuard, повышающую стойкость к статическому электричеству в 1,9 раза, а к перепадам напряжения — в 2,5 раза.
 |
 |
Аппаратные оптимизации дополняет фирменная технология управления сетевым трафиком ASUS Turbo LAN, автоматически расставляющая приложениям приоритеты по использованию сетевого трафика и, в частности, способная уменьшить задержки в играх в 1,4 раза. Добавим, что, в дополнение к проводным сетевым интерфейсам, плата наделена беспроводным Wi-Fi 802.11 a/b/g/n/ac (максимальная скорость передачи данных 1300 Мбит/с) и Bluetooth 4.0 с поддержкой работы в двух диапазонах 2,4/5 ГГц и ASUS Wi-Fi Go!.
Порты USB на плате обслуживаются как возможностями чипсета, так и дополнительными контроллерами. Чипсет Intel X99 Express позволил реализовать на ASUS X99-Deluxe II 10 портов, из которых четыре являются USB 3.0, а шесть – USB 2.0. Ещё четыре порта USB 3.0 на задней панели добавлены за счёт контроллера ASMedia ASM1074.
К слову, на приведённом выше фото слева виден контроллер Macro, с помощью которого реализована технология ASUS Key Express, позволяющая назначать макросы функциональным клавишам F1-F10 для запуска любых приложений, включения компьютера, а также для перепрошивки BIOS.
Возвращаясь к теме USB-портов, добавим, что ASUS X99-Deluxe II получила сразу четыре высокоскоростных порта USB 3.1 (три разъёма Type-A и один Type-C). Все они размещены на задней панели и реализованы двумя контроллерами ASMedia ASM1142.
 |
 |
На плате есть ещё одна микросхема производства ASMedia Technology Inc. – ASM1184e.
Её задача – распределение линий PCI Express x1 и x4.

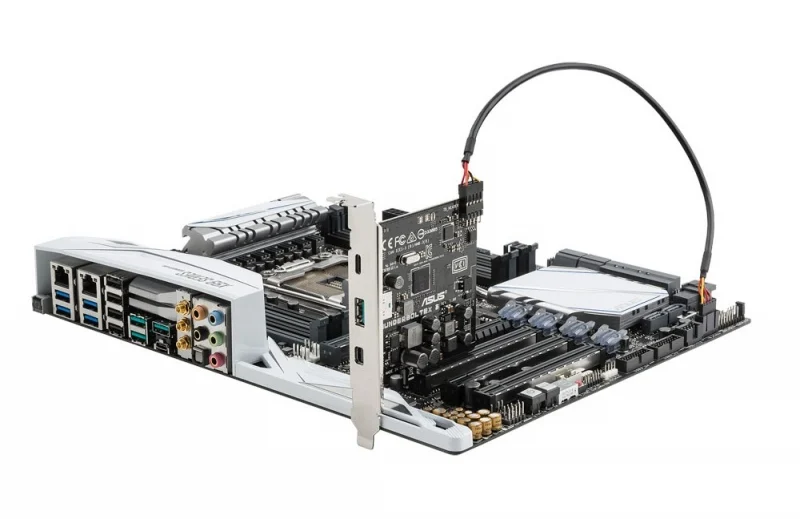

Продолжает тему высокоскоростных интерфейсов платы ASUS адаптер ThunderboltEX 3 с пропускной способностью до 40 Гбит/с.
Данный контроллер устанавливается в разъём PCI Express x4 и способен обеспечивать высокоскоростной обмен данными через порты USB 3.1 Type-A и Type-C, а также mini-DisplayPort.
Переходник с mini-DisplayPort на DisplayPort идёт в комплекте с платой, чего не было у ASUS X99-Deluxe.
Звуковая подсистема на плате называется Crystal Sound 3 (ранее – Crystal Sound 2). Она практически не претерпела изменений в сравнении с предшественницей, если не считать появившегося предрегулятора питания для уменьшения помех на входе аудиосистемы. В её основе по-прежнему лежит HD-аудиокодек Realtek ALC1150.
Зона звукового тракта на плате для защиты от помех отделена от остальных компонентов изолирующей полосой, не содержащей токопроводящих слоёв, а левый и правый аудиоканалы разведены в разных слоях текстолита.
В наличии здесь и встроенный усилитель для наушников, и японские высококачественные конденсаторы Nichicon, что в совокупности позволяет достичь высококачественного воспроизведения аудиоконтента с соотношением сигнала и шума 112 дБ и 104 дБ на линейном входе.
Как и на большинстве других материнских плат ASUS, обеспечение мониторинга X99-Deluxe II возложено на контроллер Nuvoton NCT6791D-A.
На лицевой и обратной стороне платы распаяны два чипа TPU (Turbo Processing Unit).
 |
 |
Их назначение – автоматический разгон процессора и памяти посредством подбора оптимальных параметров.
На нижней кромке платы отметим кнопки включения и сброса, незаменимый индикатор POST-кодов, кнопку очистки BIOS, разъёмы для подключения внешней карты вентиляторов Fan Extension Card, подсветки, USB-портов и кабелей передней панели.
Всего непосредственно на ASUS X99-Deluxe II есть семь термодатчиков и шесть четырёхконтактных разъёмов для подключения вентиляторов (все с поддержкой ШИМ-управления). Один из этих разъёмов имеет повышенную электрическую мощность — он предназначен для подключения помпы системы жидкостного охлаждения.
Кроме того, плата комплектуется дополнительной картой Fan Extension Card, к которой можно подключить ещё три вентилятора и три термодатчика.
BIOS на ASUS X99-Deluxe II реализован микросхемой ёмкостью 128 Мбит.
Обновление или восстановление BIOS очень удобно реализовано с помощью кнопки USB BIOS Flashback на задней панели. Причём эта операция выполняется с USB-накопителя даже без установки в плату процессора и оперативной памяти.
Ещё одним, на сей раз «бонусным», отличием ASUS X99-Deluxe II от предшественницы стала фирменная система подсветки. Здесь она реализована светодиодами у замков разъёмов PCI Express, в зоне звукового тракта и под радиатором чипсета.
Цвет подсветки, её интенсивность и режим работы можно задать самостоятельно через программное обеспечение ASUS Aura. Кроме этого, через соответствующий разъём в нижней части к плате можно подключить светодиодную ленту (в комплект не входит), расширив зону подсветки в корпусе системного блока.
