Привет, SE7EN! На связи Максим, специалист компании YADRO, где я занимаюсь разработкой методологий тестирования аппаратного обеспечения. В этой статье я подробно разберу механизмы межпроцессорного взаимодействия в многосокетных системах Intel. Мы обсудим, как правильно подбирать процессоры с учетом количества линков UPI (Ultra Path Interconnect) и почему даже топовые серверные решения порой не спасают от «узких мест» в производительности прикладного ПО.

Материал ориентирован на широкий круг специалистов — от hardware-инженеров до системных администраторов и разработчиков, желающих углубиться в устройство современной компьютерной архитектуры.

Что такое Ultra Path Interconnect (UPI)

Для начала определимся с терминологией. Ultra Path Interconnect (UPI) — это высокоскоростная шина межпроцессорного взаимодействия от Intel, созданная для организации обмена данными с минимальными задержками в многопроцессорных системах с единым Эволюция от QPI к UPI

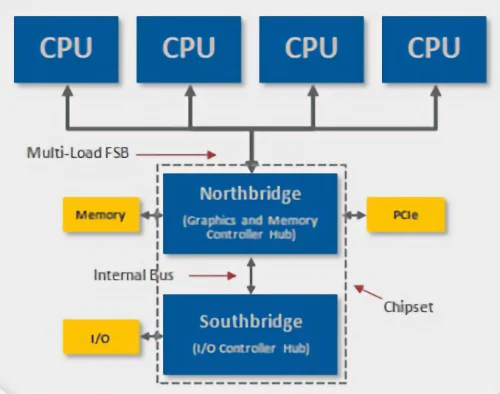

По мере роста объемов оперативной памяти на сокет и требований к пропускной способности ввода-вывода возможности QPI стали исчерпываться. Инженеры Intel могли бы форсировать частоту и напряжение шины, однако это привело бы к снижению энергоэффективности, поэтому был выбран путь внедрения более совершенного протокола.

Ключевое отличие заключается в подходе к передаче данных: если QPI требовал предварительного резервирования ресурсов на стороне приемника (статическое управление), то UPI работает более гибко, отправляя запросы без жесткой привязки к состоянию целевого узла.

Преимущества UPI перед предшественником:

• Энергоэффективность: в режиме пониженного энергопотребления UPI потребляет на 33% меньше ресурсов, чем QPI.

• Масштабируемость частоты: если базовая версия UPI обеспечивала 10,4 ГТ/с, то актуальная ревизия 3.0 достигает 16–20 ГТ/с.

• Рост пропускной способности (на 4–21% на канал) и снижение задержек (latency) за счет оптимизированной архитектуры пакетов.

Принцип работы UPI

UPI реализует топологию «точка-точка» (point-to-point), исключая промежуточные посредники при обмене данными между процессорами. В многопроцессорных конфигурациях это критично: прямой обмен данными радикально снижает время ожидания, тогда как при отсутствии прямого линка запросы проходят через промежуточные узлы, что негативно сказывается на общей производительности системы.

В системах с общим адресным пространством критически важна

Архитектура NUMA

Для управления памятью в многосокетных системах применяется принцип NUMA (Non-Uniform Memory Access). Каждый процессор имеет собственный контроллер памяти и локальный банк кеша. Доступ к локальным данным происходит с минимальными задержками, однако при запросе данных, находящихся в памяти другого процессора, система обращается к шине UPI. Именно из-за разницы в скорости доступа к локальной и удаленной памяти архитектура и получила название «неоднородной».

Sub-NUMA Cluster (SNC)

Технология SNC позволяет логически разбивать процессор на несколько поддоменов, оптимизируя доступ к локальной памяти еще сильнее. Это дает прирост производительности при работе с высоконагруженными приложениями, однако требует осознанного планирования программной среды.

Влияние UPI на масштабируемость системы

Количество UPI-линков в процессоре определяет топологию всей вычислительной системы:

• 0 линков: процессоры только для односокетных платформ.
• 2 линка: подходят для простых двухпроцессорных систем. В конфигурациях из 4+ процессоров такие CPU работают в медленной «кольцевой» топологии.
• 3 линка: позволяют строить 4-сокетные системы с более гибкой топологией, включая «каждый с каждым» (crossbar), что минимизирует задержки.
• 4 линка: поддерживают сложные 8-процессорные кластеры с полносвязной топологией, обеспечивая максимальную пропускную способность.

Разница между процессорами с разным числом линков становится критической при выполнении задач с интенсивным межпроцессорным обменом — например, в In-Memory базах данных.

Жизненный цикл передачи данных через UPI

1. Запрос от ядра к LLC: если данных нет в кеше последнего уровня, активируется UPI-шина.

2. Формирование пакета: контроллер UPI упаковывает адрес и тип транзакции, добавляя чек-сумму для защиты от битовых ошибок.

3. Транспортировка: данные передаются в виде дифференциальных электрических сигналов на высокой частоте.

4. Обработка на приемнике: целевой CPU проверяет целостность пакета и декодирует его содержимое.

5. Ответ: если целевой процессор нашел данные, формируется ответный пакет для инициатора.

6. Завершение: инициатор получает данные, обновляет свой кеш и продолжает выполнение команд.

Исследование работоспособности UPI на практике проводится с помощью JTAG-отладчиков и специализированного ПО от Intel, что является стандартной задачей для инженеров по валидации серверных систем.
