Сегодня выясним, что же еще входит в конструкцию карбюратора помимо главной дозирующей системы и системы холостого хода, которые уже были рассмотрены.
Если не предъявлять особых требований к смесеобразованию, карбюратор будет хорошо работать, имея в своей конструкции только главную дозирующую систему и систему холостого хода. Однако их возможностей недостаточно для упрощения пуска холодного двигателя, устранения провалов в динамике набора оборотов при резком открытии дросселя, сохранения наилучшей приемистости без потери максимальной мощности. Для устранения этих эффектов и дальнейшего улучшения рабочих характеристик двигателя применяется ряд вспомогательных устройств карбюратора, о которых пойдет речь в этой статье.
Пусковое устройство
Когда двигатель холодный и температура окружающего воздуха относительно невелика, часть горючей смеси не достигает камеры сгорания, конденсируясь и оседая на стенках впускного трубопровода. В результате этого смесь обедняется, что затрудняет ее воспламенение. Запуск двигателя становится проблематичным, а работа неустойчивой и сложно контролируемой до тех пор, пока двигатель полностью не прогреется.
Для облегчения задачи холодного пуска применяют специальные пусковые устройства — обогатители. Они предназначены для требуемого обогащения горючей смеси в процессе холодного пуска и прогрева. Другими словами, обогатитель приготавливает дополнительное количество горючей смеси, которого достаточно (при работе с другими системами карбюратора) для запуска и устойчивой работы в первое время после пуска.
Подобные устройства есть в конструкциях всех карбюраторов, за исключением некоторых специфических моделей, применяемых на спортивных мотоциклах, где процедура запуска несколько отличается.
В простейшем случае пусковое устройство представляет из себя некий рычаг, позволяющий водителю принудительно опустить поплавки в поплавковой камере, там самым повышая уровень топлива, что приводит к обогащению смеси. Принцип действия определил название обогатителя — утопитель поплавков. При такой конструкции обогащение смеси происходит во всех системах карбюратора, а возврат к нормальной работе возможен только после запуска двигателя (когда часть топлива израсходуется и уровень придет в норму).
Основным преимуществом утопителя поплавков является простота его конструкции. К недостаткам можно отнести зависимость степени обогащения смеси от времени воздействия. Так как воздействие осуществляется вручную водителем, состав смеси будет зависит от его умения и опыта. К тому же для работы с утопителем необходим непосредственный доступ к карбюратору, что не всегда возможно. По этим причинам утопители поплавков все реже и реже встречаются в конструкциях современных карбюраторов. Были разработаны более совершенные обогатители с независимой от других систем карбюратора топливоподачей, включающей в себя жиклеры, клапаны и другие регулирующие элементы.
Рассмотрим следующую конструкцию обогатителя.
Конструкция обогатителя карбюратора Dellorto серии VHSB: 1 — рычаг управления клапаном; 2 — цилиндрический клапан; 3 — канал подачи смеси в диффузор; 4 — эмульсионная трубка; 5 — воздушный канал; 6 — топливный жиклер
В качестве управляющего элемента выступает миниатюрный цилиндрический клапан 2. Управление клапаном осуществляется водителем вручную (непосредственно или посредством троса). Максимальное обогащение определяется соответствующим жиклером 7 вне зависимости от степени открытия клапана и варианта его привода. Конструкция топливного колодца обогатителя и расположение топливного жиклера таково, что работу обогатителя можно разделить на две стадии.
Когда двигатель заглушен, эмульсионная трубка жиклера обогатителя 5 полностью заполнена топливом до общего уровня в поплавковой камере. Так как уровень топлива одинаковый, слабого разрежения в момент запуска достаточно для истечения нужного количества топлива через обогатитель. На этой стадии смесь образуется очень богатой, что позволяет легко запустить двигатель.
После запуска двигателя эмульсионная трубка быстро пустеет, так как жиклер ограничивает скорость ее наполнения. Смесь начинает обедняться, но остается все еще достаточно богатой для стабильной работы не прогретого двигателя. Через некоторое время, определяемое степенью прогрева, водитель (или иной управляющий элемент) отключает систему обогащения.
Дальнейшим развитием пусковых устройств стало внедрение автоматических систем управления.
Конструкция автоматического обогатителя: 1 — воздушный канал; 2 — цилиндрический клапан с конической иглой; 3 — топливный жиклер, совмещенный с эмульсионной трубкой
Основное их отличие заключается в том, что они способны автоматически уменьшать степень обогащения смеси по мере прогрева двигателя. Наибольшее распространение получили термоэлектрические системы. Разрез реального устройства управления представлен на рисунке.
Термоэлектрическое устройство управления обогатителем: 1 — клапан с конической иглой; 2 — возвратная пружина; 3 — термочувствительный элемент; 4 — нагревательный элемент
В основе такого устройства управления находится нагревательный 4 и термочувствительный 3 элементы. Внутри термочувствительного элемента находится вещество, которое расширяется с ростом температуры. Нагревательный элемент увеличивает свою температуру при приложении к нему постоянного напряжения. Характеристики этих элементов подобраны таким образом, чтобы соответствовать времени прогрева и остывания двигателя.
При холодном пуске клапан 1 изначально открыт. После запуска двигателя на устройство управления подается напряжение, нагревательный элемент увеличивает свою температуру пропорционально степени прогрева двигателя, также пропорционально расширяется вещество внутри термочувствительного элемента и он начинает постепенно закрывать клапан. К моменту полного прогрева мотора клапан полностью перекроет подачу топлива. После остановки мотора и по мере его остывания, термочувствительное вещество будет уменьшаться в объеме, под действием возвратной пружины 2 клапан начнет открываться. Таким образом осуществляется автоматическое обогащение смеси на нужную для текущей температуры величину.
Ускорительный насос
Ускорительный насос предназначен для компенсации переобеднения смеси при резком открытии дросселя. Переобеднение возникает из-за резкого уменьшения разрежения вследствие резкого увеличения площади сечения диффузора. В результате этого наблюдается провал в наборе оборотов двигателем.
Общий вид диафрагменного ускорительного насоса. Цифрой 1 отмечен винт регулировки хода диафрагмы
Для устранения провала при наборе оборотов в конструкцию карбюратора вводят ускорительный насос, который впрыскивает строго определенное количество топлива прямо в диффузор карбюратора при резком открытии дросселя.
Ускорительные насосы бывают двух типов: плунжерные и диафрагменные. Ускорительный насос приводится в действие от дроссельной заслонки напрямую или через систему рычагов. Например, на карбюраторах Dellorto серий PHF и PHM диафрагменный ускорительный насос приводится в действие рычагом 3, скользящим по наклонной плоскости в специальном пазе 4 дроссельной заслонки. Когда дроссельная заслонка поднимается, рычаг скользит по наклонной плоскости паза, отгибается и нажимает на диафрагму.

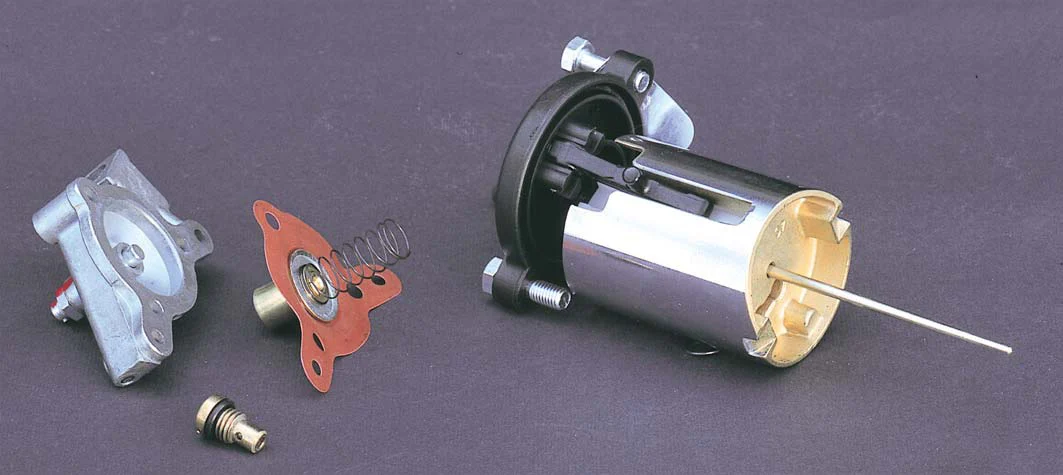

Система привода диафрагмы насоса: 1 — корпус ускорительного насоса; 2 — диафрагма; 3 — рычаг; 4 — паз с наклонной плоскостью
Двигателю может быть необходимо обогащение в начальный момент резкого подъема дросселя или менее интенсивное, но более продолжительное обогащение на протяжении всего времени подъема. Изменяя угол наклона и длину наклонной плоскости, можно регулировать начало момента впрыска и его продолжительность. По-другому количество впрыскиваемого топлива можно регулировать винтом, задающим ход диафрагмы. Вращением винта по часовой стрелке ход диафрагмы уменьшается, что приводит к уменьшению количества впрыскиваемого топлива, вращение против часовой дает увеличение.
При неизменных прочих настройках насоса продолжительность впрыска можно регулировать жиклером, через который осуществляется подача топлива в диффузор. Большой жиклер дает меньшее время впрыска, маленький, соответственно, большее. Таким образом можно настроить подачу насоса под конкретные требования двигателя.
Жиклер ускорительного насоса: Жиклер в корпусе фиксируется специальным винтом 1, к которому есть доступ снаружи карбюратора, что позволяет легко производить замену в процессе настройки.
Эконостат
Для обеспечения лучшей приемистости карбюратор двухтактного двигателя должен поддерживать сравнительно бедную смесь на малых и средних подъемах дросселя. Как уже упоминалось ранее, главный топливный жиклер определяет состав смеси не только при полном открытии дросселя, он также оказывает значительное влияние на состав при частичных подъемах, вместе с дозирующей иглой.
Если использовать главный топливный жиклер уменьшенной пропускной способности для наилучшей работы на средних подъемах дросселя, смесь может стать слишком бедной для режима максимальной мощности. И наоборот, установка жиклера большей пропускной способности может дать слишком богатую смесь на средних подъемах, что ухудшит приемистость двигателя.
Эконостат позволяет устранить эту проблему. Он подает топливо напрямую в диффузор, только когда скорость воздушного потока велика — в режиме максимальной мощности. Таким образом компенсируется недостаточная пропускная способность главного топливного жиклера.
Схема работы эконостата: 1 — топливоподающее отверстие; 2 — топливный жиклер
Топливный жиклер эконостата, как и все прочие, расположен в поплавковой камере. Отверстие, подающее топливо в диффузор, расположено в верхней части главного воздушного канала. Такое расположение отверстия обусловлено необходимостью подачи топливо через него только при сильном разряжении в диффузоре, когда дроссельная заслонка полностью открыта.
Элементы эконостата. Цветом выделен топливный жиклер (a), топливоподающее отверстие (b).
Наличие эконостата в конструкции карбюратора несколько усложняет его настройку в режиме максимальной мощности, так как эконостат и главная дозирующая система работают в этот момент параллельно и результирующий состав смеси зависит от их совместной работы. Однако, качественная настройка позволяет сохранить максимальную мощность, не теряя при этом в приемистости двигателя.
Продолжение следует…
