Какой 3D сканер выбрать? ТОП-4 от 3Dtool

Решение давно уже найдено – это 3D сканеры. Конечно, они не являются «волшебной таблеткой», как некоторые могут подумать. Но 3D сканеры в десятки раз ускоряют и упрощают процесс создания 3D моделей. Профессиональные решения позволяют создавать высокоточную 3D модель различных изделий, упрощают реверс-инжиниринг. Сфер применения 3D сканеров сейчас великое множество.

Так какие же они, эти 3D сканеры? Какие они имеют характеристики, и какие у них возможности?

Мы хотим представить вам небольшой список тех моделей, которые можно приобрести в России. 3D сканеров сейчас продается много, но представленные в нашем списке модели, по нашему мнению, являются оптимальным выбором.

Немного дополнительной информации, перед тем как мы начнем рассказывать. В нашей статье
3D сканер это тот прибор, c помощью которого мы можем получить точную копию(3D модель) физического объекта, которую можно использовать в дальнейшей работе.

Зачем мы это говорим? Есть несколько недорогих моделей сканеров. Они изготовлены достаточно
качественно, но качество сканов такое, что как-то серьезно их использовать практически невозможно. Из-за невысокой точности сканирования. Обычно точность и разрешение у таких аппаратов составляет порядка 0,5-1мм и хуже. Это сканеры для сферы образования, домашнего использования, для знакомства с подобной техникой. Поэтому в нашем обзоре будут присутствовать только те сканеры, которые позволяют их использовать в профессиональной и полупрофессиональной сфере.

Наш обзор, как обычно начнем с бюджетных моделей, и продолжим до профессиональных решений.

Бюджетный сегмент

Под бюджетным сегментом мы понимаем сканеры, минимально соответствующие некоторым требованиям к профессиональному оборудованию. И имеющие относительно невысокую цену. Для сканеров этого класса основные недостатки — не самая высокая скорость работы и ограничения по размеру объекта сканирования. Но при этом, уже приличное разрешение, позволяющие решать некоторые задачи.

3D сканер EINSCAN –S

3D сканер от компании Shinning 3D — EinScan-S. Компания Shinnig 3D ворвалась несколько лет назад на рынок 3D сканеров и сейчас постоянно радует появлением качественных продуктов, которые обычно стоят дешевле своих конкурентов.

Вот и в данном случае, 3D сканер EinScan-S демонстрирует очень впечатляющее качество сканирования (точность от 0,1мм) на фоне других предложений в данном ценовом диапазоне.

Сканер появился на российском рынке в 2016 году и сразу завоевал популярность из-за своей невысокой цены и весьма неплохих характеристик.

3D сканер Einscan-S создан по всем канонам полу-профессионального оборудования. Дружелюбное программное обеспечение. Максимальная автоматизация процесса сканирования, чтобы этим сканером мог пользоваться минимально подготовленный пользователь.

Технические характеристики:

• Разрешение камеры: 1.3 MPix
• Количество камер: 2
• Режим сканирования: свободный (без поворотного стола), автоматический (с использованием поворотного стола)
• Максимальная область сканирования (автоматический режим): 200 х 200 х 200 мм
• Максимальная область сканирования (свободный режим): 700 х 700 х 700 мм
• Скорость 3D сканирования (свободный режим): 10 секунд / 1 снимок
• Скорость 3D сканирования (автоматический режим): 3 минуты
• Размер объекта сканирования (макс): 2 м
• Точность сканирования: 0,1 мм
• Формат данных: STL
• Гарантия: 1 год

Розничная цена 3D сканера EinScan-S в мае 2017 года – 68 000 руб.

ПЛЮСЫ:

• Невысокая цена
• Простота использования
• Надежность
• Русифицированное программное обеспечение
• Поворотный стол в комплекте

МИНУСЫ:

• Ограниченный размер объекта сканирования
• Невысокая скорость сканирования

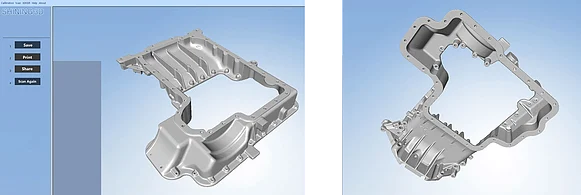

Пример отсканированного объекта:

3D Сканер EinScan-S идеально подходит для студий 3D печати, ЦМИТ, малого бизнеса. С его помощью, уже можно браться за часть проектов. Но надо понимать его ограничения. В первую очередь это ограничением по размерам объекта сканирования и скорости работы.

Более подробную информацию о 3D сканере вы можете получить на сайте компании 3Dtool.

Сегмент «Рабочая лошадка»

В этой группе будет размещено оборудование, которое позволяет решать большинство задач в сегменте малого бизнеса и образовательных учреждений. Это полупрофессиональные решения, которые позволяют получить точный результат, за приемлемую цену.
3D сканеры этого сегмента имеют высокую скорость работы и обеспечивают качественное сканирование моделей.

3D сканер RangeVision SMART

Здесь у нас разместился 3D сканер Smart от российской компании RangeVision. Компания
RangeVision давно работает в данной сфере и производит качественное профессиональное оборудование.

3D Сканер поставляется в металлическом кейсе, в котором его можно удобно переносить.

Для работы нужен только ноутбук или стационарный компьютер под управлением 64-разрядной версии Windows 7 и выше. С разъемом HDMI и 3 портами USB. Процессор компьютера и количества оперативной памяти напрямую на скорость сканирования не влияют. А вот скорость обработки сканов и размер объекта сканирования напрямую зависит от размера оперативной памяти и производительности процессора компьютера. По заявлениям разработчиков размер объекта сканирования скорее ограничен мощностью компьютера, чем возможностями 3D сканера. То есть, имея мощный компьютер, можно сканировать объекты размером больше заявленных 2-х метров.

Технические характеристики 3D сканера:

• Метод сканирования: Структурированный подсвет, оптическая триангуляция
• Скорость сканирования: ~7 сек.
• Количество зон сканирования: 3
• Камеры: 2 камеры 1.3 MPix (1280х1024)
• Рабочий диапазон (минимальный): 150x112x112 мм
• Рабочий диапазон (максимальный): 500x375x375 мм
• Размер объекта сканирования (мин): 4 см
• Размер объекта сканирования (макс):2 м
• Детализация: от 0,12 мм
• Формат данных: STL

ПЛЮСЫ:

• Высокое разрешение сканирования
• Быстрая настройка
• Высокая скорость сканирования
• Автоматическое сканирование с помощью поворотного стола

МИНУСЫ:

• Освоение программного обеспечения потребует времени

Примеры сканов:

Сканер позволяет сканировать сложные объекты. Как, например, представленная на рисунке фигурка. Обратите внимание на области снизу, куда заглянуть даже, обычно сложно. Но Smart справился, и с такой сложной задачей.

Кроме сложных моделей, сканер позволяет сканировать текстуры и получать полноцветную 3D модель. Для этого достаточно выбрать нужный режим в программном обеспечении.

ПО RangeVision Scan Centre точно такое же, которое используют старшие модели сканеры от RangeVision. Программа позволяет автоматизировать многие процессы «сшивки» отдельных
сканов в единую 3D модель. Заполняет пустоты и исправляет ошибки сканирования.

Smart самая популярная модель от RangeVision. За не самую высокую цену сканер выступает в лиге полу-профессиональных устройств. Меньшая разрешающая способность, чем у более дорогих моделей, но достаточна для 80% задач бизнеса и образования.

Розничная цена 3D сканера RangeVision Smart + поворотный стол TS-12 в мае 2017 года — 185000руб.

Более подробную информацию о 3D сканере вы можете получить на сайте компании 3Dtool.

Сегмент «ПРОФИ+»

В этом сегменте у нас представлено оборудование уже профессионального класса, которое позволит решать практически любые задачи, которые могут стоять перед большинством предприятий и организаций.

Первый сканер в этой группе, новинка декабря 2016 года

3D сканер RangeVision Spectrum

Про этот сканер мы уже рассказывали в двух наших предыдущих статьях:

Близкое знакомство с 3D сканером Spectrum

3D сканирование с помощью сканера RangeVision Spectrum

В них мы знакомим читателей с возможностями и методами работы со сканером.

RangeVision Spectrum — очень точный 3D сканер позволяет получать 3D модели объектов с
высокой точностью (до 0.04 мм) и степенью детализации (0.072 мм).

Сканер прекрасно оснащён, прост в обращении и прекрасно подходит для сканирования различных предметов: от 1 см до 3 м.

Особенности 3D сканера RangeVision Spectrum:

• Три настраиваемые области сканирования для профессиональной оцифровки объектов любых размеров, от 1см до 3м
• Две промышленные камеры для получения цветных 3D моделей с высокой детализацией (от 0,072мм)
• В зависимости от особенностей объекта и условий работы, вы можете выбрать любой удобный режим сканирования — для сканирования объектов любых размеров и форм
• Поддержка сканирования текстур в высоком разрешении

Технические характеристики:

• Метод сканирования: Структурированный подсвет, оптическая триангуляция
• Количество зон сканирования: 3
• Камеры: 2 промышленные камеры 3.1 MPix
• Рабочий диапазон (минимальный): 133x100x100 мм
• Рабочий диапазон (максимальный): 520x390x390 мм
• Размер объекта сканирования (мин): 1 см
• Размер объекта сканирования (макс): 3 м
• Точность сканирования: 0,072- 0,26мм
• Формат данных: STL

ПЛЮСЫ:

• Высокое качество ( от 0,072мм) и скорость сканирования
• Большой диапазон сканирования от 1 см до 3 м
• Возможность сканирования сложных объектов
• Автоматическое сканирование с помощью поворотного стола

МИНУСЫ:

• Освоение программного обеспечения потребует времени

Примеры сканирования:

Главное новшество RangeVision Spectrum — это возможность сканирования объектов разного размера без смены оптики, с очень высоким качеством. У многих других моделей, для разных режимов существуют наборы сменных объективов, которые сильно повышают стоимость оборудования. Благодаря оригинальным решениям в Spectrum, обошлись без сменных объективов, не потеряв в качестве сканирования.

Качество сканирования на уровне, а иногда и превосходит такой параметр, чем у более дорогих моделей 3D сканеров.

RangeVision Spectrum — оптимальный выбор для большинства компаний малого и среднего бизнеса, образовательных учреждений.
Сканер позволяет решать практически все задачи по высокоточному сканированию в
сфере инженерии, искусства, дизайна, ювелирного дела.

Розничная цена 3D сканера RangeVision Spectrum в мае 2017 года– 295 000 руб.

Более подробную информацию о 3D сканере вы можете получить на сайте компании 3Dtool.

3D сканер EinScan Pro

Второй представитель этого сегмента, от знакомой уже нам Shinning3D, универсальный ручной сканер EinScan Pro.

Его возможности очень широки, и сам он достоин отдельного большого обзора.

Универсальность сканера состоит в том, что он может работать, как в переносном, так и в
стационарном режиме в комплекте с вращающимся столом.

Внешний вид

Процесс сканирования человека.

Штатив и вращающийся столик для сканирования небольших предметов

Технические характеристики:

• Область сканирования: от 3 см до 4 метров (в зависимости от режима работы);
• Скорость сканирования: до 15 кадров в секунду (в зависимости от режима работы);
• Возможность цветного сканирования: Есть (дополнительная опция);
• Режимы работы: handheld rapid scan, handheld hd scan, automatic scan, free scan;
• Точность сканирования в ручном режиме: от 0,1 мм;
• Точность сканирования в автоматическом режиме: от 0,05 мм;
• Размер одного снимка: 210 х 150 мм;
• Программное обеспечение: Einscan-Pro Software;
• Поддерживаемые форматы: OBJ，STL，ASC;
• Тип сканера: ручной (универсальный);
• Захват текстур: Да;
• Гарантия: 1 год;

Главная отличительная черта 3D сканера Einscan Pro – возможность работы, как в ручном, так и стационарном и автоматическом режимах.
Режимы сканирования:

При этом в ручном режиме можно быстро сканировать крупные объекты, которые не разместить
на вращающемся столике.

Или когда качества ручного сканирования достаточно для задачи и главное скорость.

Сканер позволяет сканировать людей и других живых существ. Сканирование живых объектов это достаточно специфический режим для сканеров.

Во-первых при сканировании нельзя применять лазеры, чтобы избежать поражения глаз.
Во-вторых живые объекты не могут быть неподвижными, и сканер должен учитывать все колебания живого тела, чтобы получить качественные сканы.

В стационарном режиме можно сканировать небольшие объекты в высоком качестве.

В таком режиме можно добиться точности сканирования до 0,05мм.

Отдельная функция – сканирование с текстурами. Для этого служит дополнительный подключаемый блок. Он позволяет получать полноцветную модель с высоким разрешением.

Einscan Pro универсальное оборудование для решения большого круга задач. Это как сканирование больших объектов, так и высокоточное сканирование небольших предметов. Сканер обладает высокой мобильностью и имеет максимально простое управление. При его создании особое внимание уделялось возможности работы со сканером неподготовленными людьми. Поэтому все процессы у него максимально автоматизированы.

ПЛЮСЫ:

• 4 режима работы
• Высокое качество сканирования
• Универсальность
• Простота использования

МИНУСЫ:

• Высокие требования к компьютеру

Сканер Shinning 3D EinScan Pro поставляется в двух версиях:

3D сканер EinScan Pro (Базовая) за 240000 руб. предназначена в первую очередь для ручного сканирования.

3D сканер EinScan Pro (полная комплектация) за 330000руб.

В полной комплектации дополнительно поставляется штатив, вращающийся столик и модуль для сканирования текстур. В такой комплектации, сразу доступно высокоточное автоматическое сканирование. Приобретя такую комплектацию вы закрываете все сферы возможного применения 3D сканирования, кроме сугубо специфических. Таких как, например стоматология, где применяется специализированная техника.

Главное в Einscan Pro – его универсальность. Это очень важно для небольших организаций. Когда вместо нескольких сканеров (ручных и стационарных) приобретается один сканер, который заменяет их все. При этом он стоит дешевле некоторых специализированных решений.

Более подробную информацию о 3D сканере вы можете получить на сайте компании 3Dtool.

Что же в итоге? Какой сканер самый лучший? Тот, который максимально соответствует требованиям под ваши задачи, и имеющий наименьшую цену. В статье мы рассмотрели оборудование разных ценовых диапазонов, которое решает подавляющее число задач 3D сканирования.

Каждый сможет выбрать нужное оборудование под свой бюджет и требования.

На этой позитивной ноте мы завершаем краткий обзор самых выгодных покупок 3D сканеров в мае 2017 года. Более подробно, о представленных в статье сканерах, можно узнать на нашем сайте www.3dtool.ru
