Основы электротехники в контексте бытовой нагрузки
Если включить на максимум все конфорки электроплиты, через медный кабель сечением 6 мм² потечет ток силой 32–40 ампер. Это эквивалентно мощности порядка 9 кВт (в противовес 95 Вт у настольного процессора), ведь напряжение здесь составляет 230 В, а не 1,2 В (согласно формуле P = U * I). Важно понимать: медь не «видит» напряжения, для неё существует только сила тока. Плита разогревается не просто из-за 32 ампер, а благодаря прохождению этого тока через высокое сопротивление нагревательного элемента. В отсутствие нагрузки ток в медном проводнике возрос бы на порядки, ограничиваясь лишь собственным, крайне малым сопротивлением меди. Напряжение — это своего рода «давление» в системе; 230 вольт необходимы лишь для того, чтобы преодолеть сопротивление нихромовой спирали, заставляя кристаллическую решетку металла активно выделять тепло. Но для самого кабеля уровень напряжения вторичен — его изоляция беспокоится о вольтаже, а жила «страдает» исключительно от ампеража.

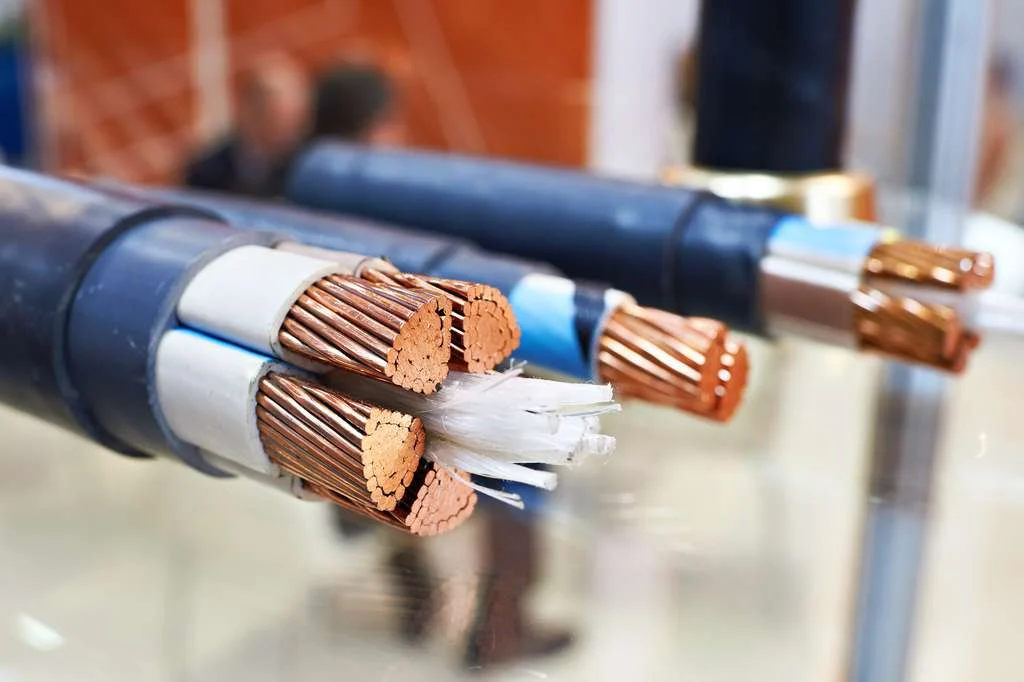

Для понимания масштаба: ток в 500 ампер требует сечения кабеля от 185 мм². Такой «лом» практически невозможно согнуть вручную, а прокладывают его с помощью спецтехники. Возникает резонный вопрос: как же с этим справляется крошечный процессор?
Природа огромных токов в процессоре
Современные процессоры состоят из нанометровых полевых транзисторов, управляемых напряжением, а не током. В штатном режиме CMOS-логика потребляет минимум энергии, так как в паре транзисторов всегда один закрыт. Откуда же тогда берутся сотни ампер? Основная причина кроется в паразитных эффектах:
-
Перезаряд паразитных емкостей: подача напряжения на затвор транзистора требует энергии для зарядки «обкладок» паразитных конденсаторов. Физические процессы распространяются по структуре чипа с конечной скоростью — не быстрее скорости света.
-
Сквозные токи: особенность CMOS-технологии заключается в том, что при переключении состояний на ничтожную долю наносекунды оба транзистора приоткрыты, что создает кратковременное замыкание цепи питания на землю.
-
Токи утечки: из-за миниатюрности слоев изоляции электроны туннелируют сквозь барьеры, что ответственно за 20–30% общего энергопотребления.
Таким образом, CPU представляет собой сложнейшую пористую структуру, впитывающую ток миллиардами микроскопических каналов.
Почему не плавятся контакты
Многие видели видео, где кремниевый кристалл соединен с выводами микросхемы тонкими золотыми нитями. Возникает дилемма: как эти хрупкие проводники выдерживают ток в 500 ампер, не испаряясь, как перегоревший предохранитель?
В высокопроизводительных процессорах от технологии проволочного бондинга давно отказались. На финальных стадиях производства формируются проводящие выводы прямо на поверхности кристалла. Раньше использовали C4 (Controlled Collapse Chip Connection) — чип устанавливали «лицом вниз» на контактные площадки с помощью свинцово-оловянных шариков. Благодаря капиллярным силам, при расплавлении припоя шарики удерживали чип, обеспечивая идеальное самовыравнивание. Однако с ростом требований к плотности контактов и экологическими нормами (отказ от свинца) эта технология стала ограничивающим фактором.
В 2006 году Intel (на основе разработок IBM) внедрила медные столбики (Copper Pillars). Технология предполагает создание слоя адгезии, гальваническое выращивание медного цилиндра и защитного никелевого слоя, увенчанного миниатюрной «шапочкой» припоя. Это решение не только повысило плотность выводов и надежность соединения, но и улучшило теплоотвод.
Сегодня инженеры движутся к еще более миниатюрным решениям, вплоть до прямого молекулярного сращивания поверхностей кристаллов, минуя стадию пайки припоем.
Масштабирование токов
Современные процессоры уровня 10-го поколения Intel насчитывают до 10 тысяч медных столбиков с шагом около 70 мкм. Они опираются на интерпозер — многослойную подложку, перераспределяющую сигналы к площадкам сокета (например, LGA1200). Внутри чипа ток от каждой контактной площадки LGA параллельно распределяется на 5–20 медных столбиков. Поскольку большинство контактов сокета отвечают за питание, ток на каждый конкретный столбик составляет порядка 40 мА. Для такого микроскопического проводника это существенная нагрузка, но из-за ничтожной длины столбика его электрическое сопротивление остается пренебрежимо малым.
Стоит уточнить: 500 ампер характерны скорее для многоядерных серверных процессоров типа Xeon, в клиентских сегментах цифры чуть скромнее, хотя нагрузки в 200–300 ампер сегодня уже стали нормой.
Система питания материнской платы
Блок питания подает на материнскую плату напряжение 12 В с силой тока в 20–50 А по нескольким параллельным жилам. Вокруг сокета CPU расположены VRM (Voltage Regulator Module) — многофазные DC-DC преобразователи. Их легко идентифицировать по ферритовым дросселям квадратной формы. Каждая «фаза» работает на частоте около 1 МГц, а их совместная работа со сдвигом фаз позволяет эффективно сглаживать пульсации тока и передавать колоссальную мощность, необходимую процессору, преобразуя 12 В в рабочие 1,2 В. Именно поэтому шины питания на материнской плате столь массивны — они должны минимизировать потери при передаче огромных токов к самому кристаллу.
Параллели с большой наукой
Работа с такими токами напоминает технологии, используемые в Большом адронном коллайдере. В его электромагнитах применяются сверхпроводящие кабели из сплава ниобия и титана (NbTi), способные пропускать токи свыше 11 000 ампер. Однако даже там существуют пределы физических возможностей материалов. Мир высоких токов — это всегда баланс между сопротивлением, теплоотводом и инженерной хитростью.
