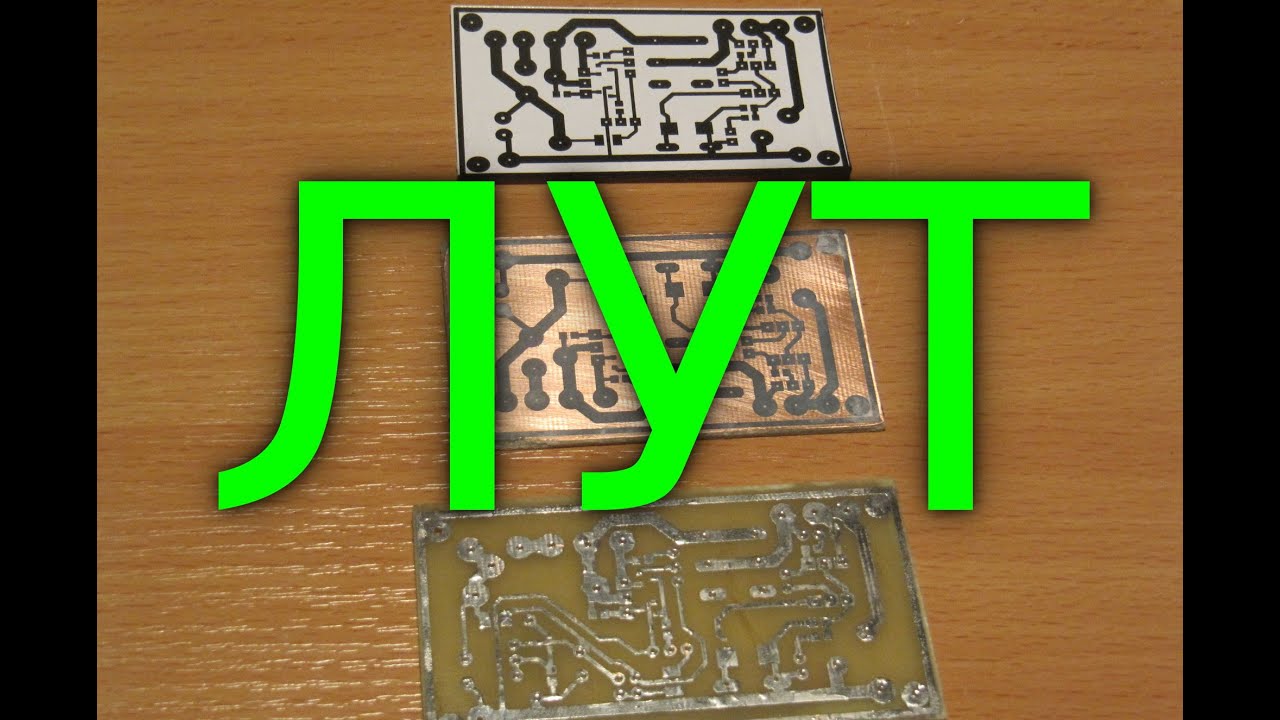

До сегодняшнего дня, если нужно было изготовить печатную плату для прототипа, приходилось корпеть над ней с паяльником, либо заказывать небольшую партию на производстве. Правда, многие из нас могут еще сделать это с помощью обычного утюга и лазерного принтера.
Хотя этот процесс не очень эстетичный и технологичный. В данной статье я хотел бы рассказать еще об одном способе. Для этого подойдет не только 3D-принтер, но и любой DIY гравер:

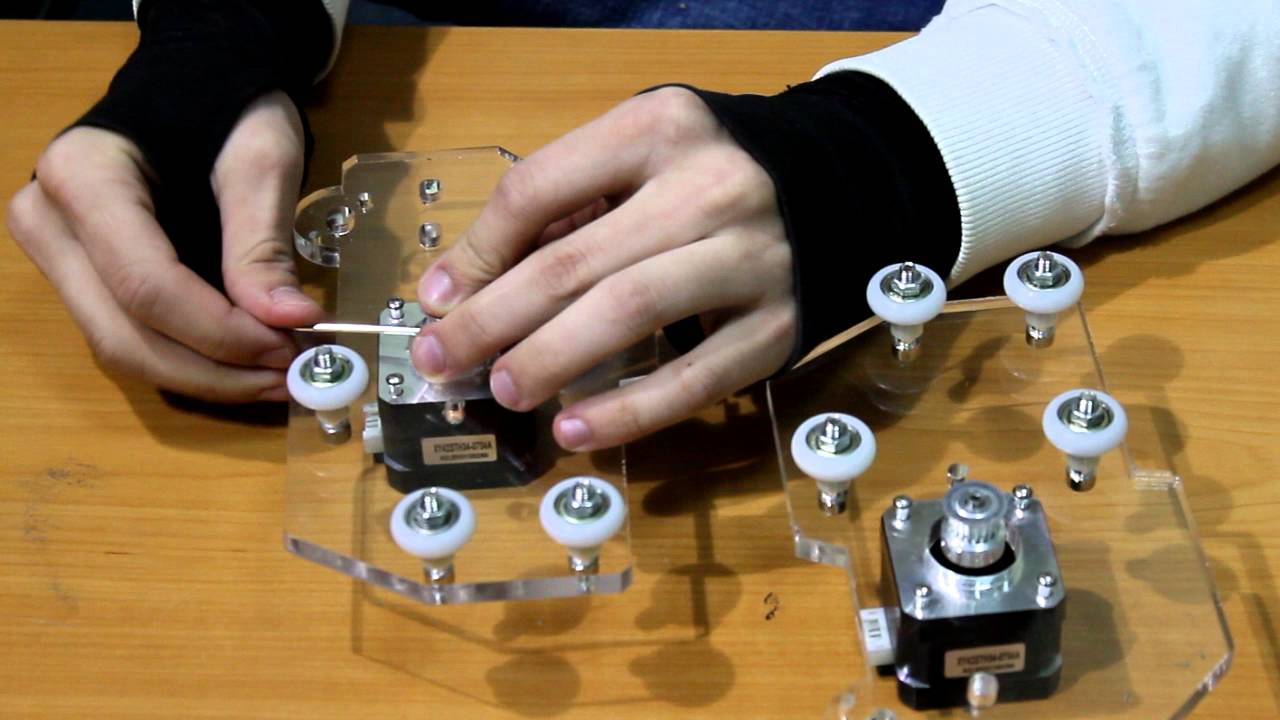

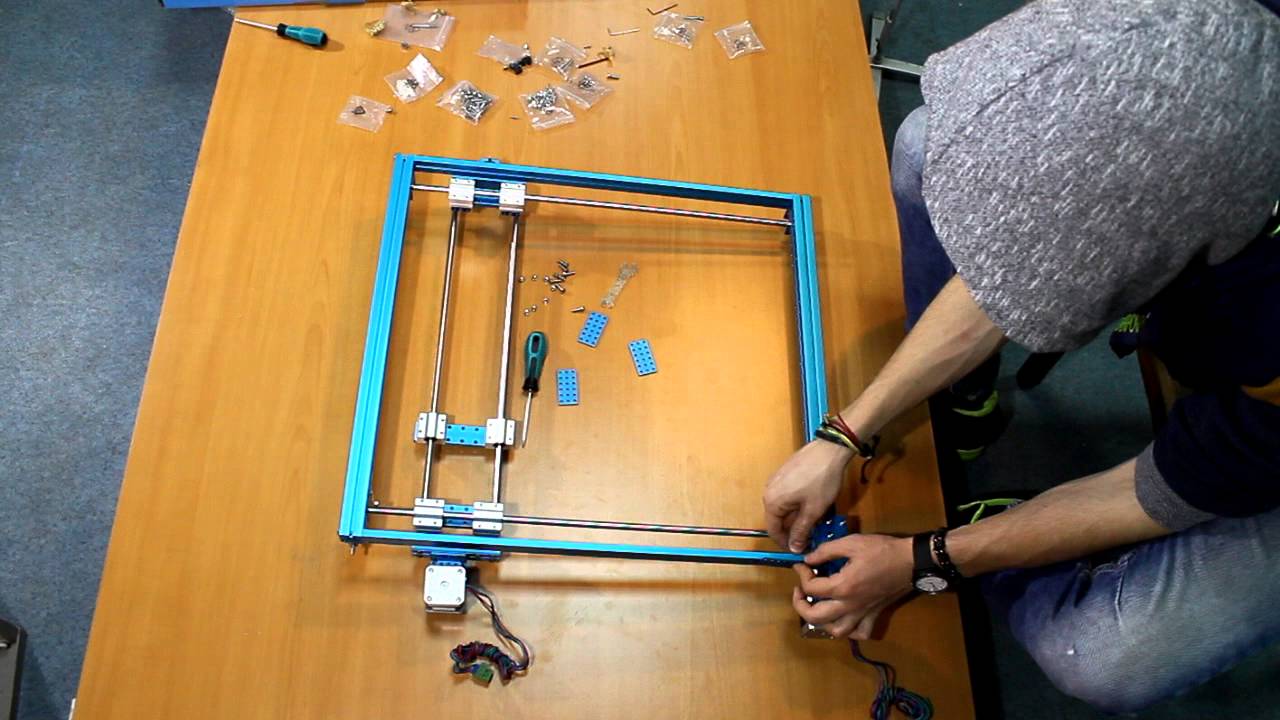

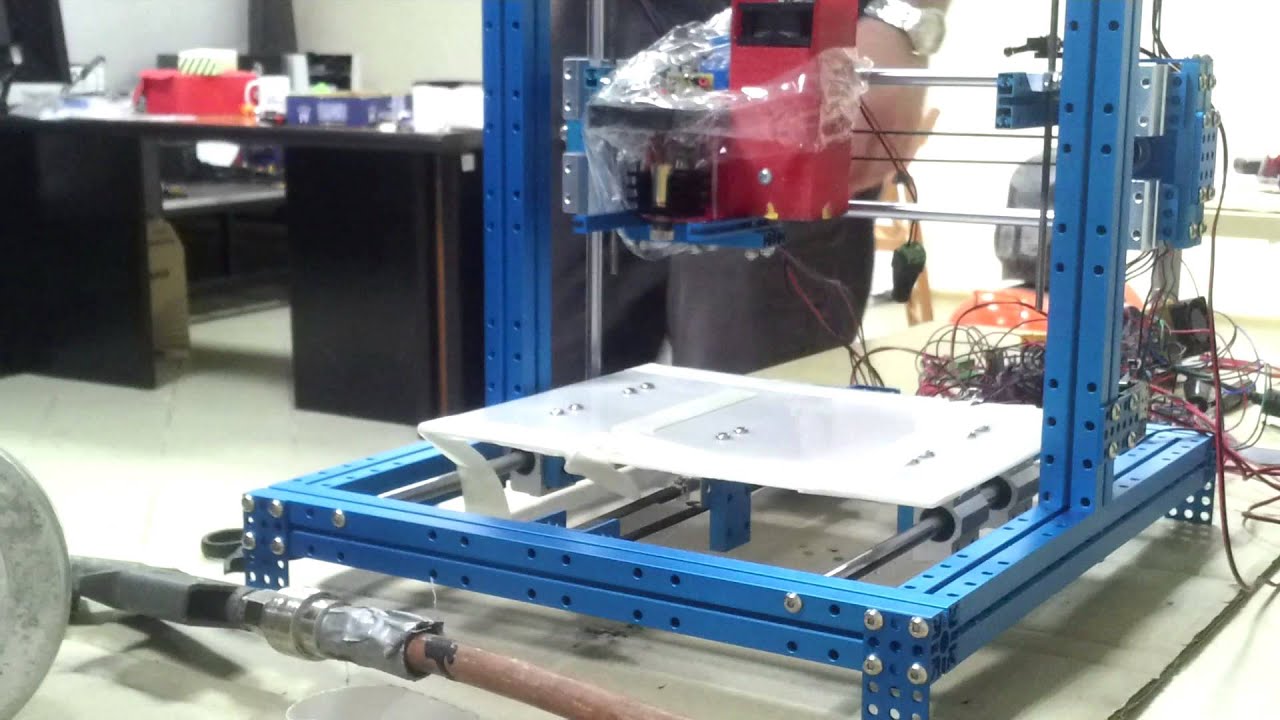

Или конструктор типа makeblock plotter xy.
Кстати, практически на любой 3D-принтер можно поставить диодный лазер, установив его в качестве дополнения или на место экструдера. Диодные лазеры отличаются малыми размерами и компактностью. Их сравнительно небольшая мощность по сравнению с СО2 лазерами в данном процессе не помеха.
Итак, как же выглядит процесс изготовления печатной платы в офисе или дома? Для этого нам понадобится омедненный стеклотекстолит, любая темная виниловая пленка (подойдет любая, прожигаемая лазером насквозь), хлорид железа (продается открыто в любых магазинах химических реактивов) и, конечно же, диодный лазер, установленный на 3D-принтер. Мощность здесь не столь важна, но мы рекомендуем использовать лазер с выходной мощностью более 2Вт (2000 мВт).
Установить лазер на любой 3D-принтер довольно легко: пример установки на Ultimaker и WanHao DuPlicator.
Итак, начнем:
1. Создайте модель платы в любой программе типа inkscape (инверсионная картинка. Позже объясним, почему инверсия).
2. Переведите ее в gcode.
3. Наклейте на пластинку омедненного стелкотекстолита виниловую пленку.
4. Положите стеклотекстолит, покрытый пленкой, на 3D-принтер и включите 3D-принтер в режиме лазерной резки/гравировки.
5. Лазер выжжет на пленке инверсионную картинку того, что должно получиться в итоге.
6. Разведите порошок хлорида железа в воде (не волнуйтесь, никакой химической реакции не будет)
7. Стелкотекстолит поместите на 45-60 минут в водный раствор хлорида железа.
В водном растворе хлорида железа медь на поверхности стеклотекстолита, свободной от пленки после работы лазера, вступит в реакцию с хлоридом железа (химическая реакции травления меди) и перейдет в раствор, оставив чистый стеклотекстолит в контурах инверсионной картинки.
Дальше с помощью маленького сверла сделайте отверстия под необходимые разъемы или оставьте, как есть, и напаивайте разъемы на плату сверху.
Вот мы и рассказали вкратце о том, как с помощью обычного 3D-принтера и лазера можно создать небольшую фабрику – лабораторию по изготовлению печатных плат.
Данная технология, безусловно, неидеальна и имеет ряд недостатков, но вполне работоспособна и может найти применение в домашних условиях и небольших лабораториях.
