В лагере MSI вовсю готовятся ко второй волне анонсов процессоров Intel Coffee Lake-S (LGA1151). Вслед за информацией о грядущем выходе 12 материнских плат на чипсетах H370, B360 и H310 появились сведения о плате H310-F PRO для сборки криптовалютных ферм. Наконец, на днях ресурс VideoCardz.com опубликовал фото (маркетинговые эскизы) ещё 13 устройств на наборах системной логики B360 и H310. Таким образом, со дня на день MSI представит по меньшей мере 26 новых продуктов в дополнение к существующим решениям на чипсете Z370.

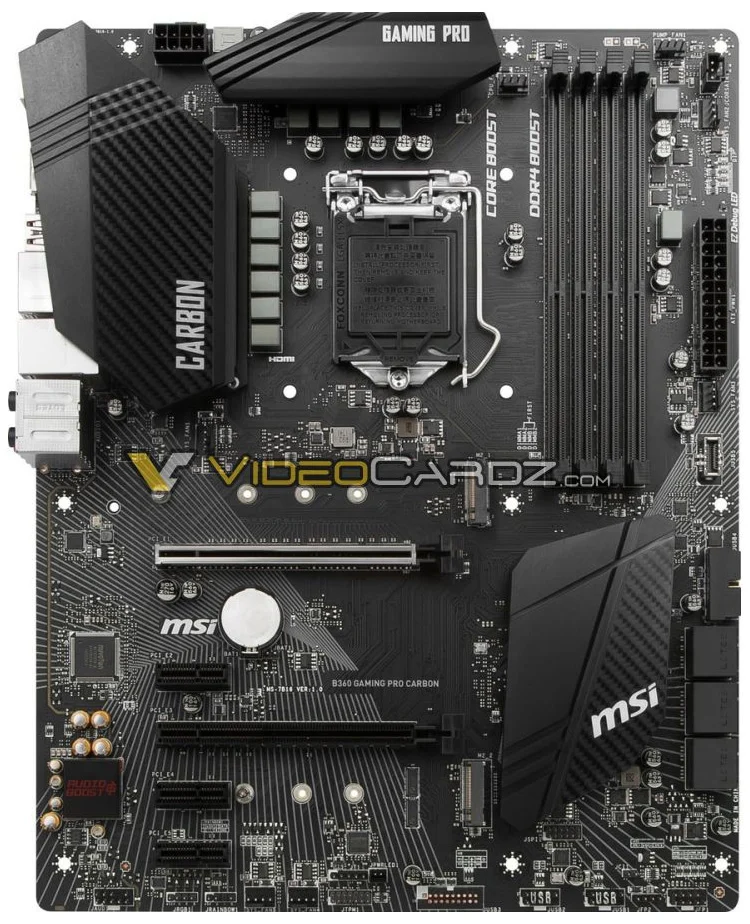

Разношёрстная компания из тринадцати матплат делится на две основные группы — Gaming и PRO. Игровое семейство, в частности, представлено моделью B360 Gaming Pro Carbon форм-фактора ATX (305 × 244 мм). Выглядит она на первый взгляд скромно, но, скорее всего, при включении устройство заиграет красками RGB-подсветки Mystic Light. В составе новинки используются: «6 + 4»-фазная система питания гнезда LGA1151, четыре слота для оперативной памяти DIMM DDR4, разъёмы PCI Express 3.0 x16, PCI-E 3.0 x16@x4 и PCI-E 3.0 x1 (3 шт.) для карт расширения, два слота M.2 Key M для скоростных накопителей и шесть портов SATA 6 Гбит/с. Из интересных особенностей B360 Gaming Pro Carbon стоит выделить наличие звуковой подсистемы Audio Boost 4, внутреннего порта USB 3 и крупных радиаторов для транзисторов VRM. Вероятно, не обошлось и без поддержки AMD CrossFire.
![Фото и характеристики 13 новых матплат MSI PRO и Gaming LGA1151 Фото и характеристики 13 новых матплат MSI PRO и Gaming LGA1151](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-a-1.jpg)
По сравнению с вышеописанной платой, более скромная модель B360 Gaming Plus ограничивается семью фазами питания процессорного разъёма и радиаторами VRM меньшего размера. Кроме того, у неё отсутствуют один из двух слотов M.2 Key M, один из шести портов SATA 6 Гбит/с и внутренний порт USB 3. Упрощена и аудиоподсистема.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-a-2.jpg)
С другой стороны, устройство B360 Gaming Plus оснащено дополнительным разъёмом питания PCI-E Power на 6 контактов и четырьмя, а не тремя, слотами PCI-E 3.0 x1 для карт расширения, что наверняка по достоинству оценят добытчики криптовалют.
Четыре платы MSI Gaming из данной подборки выполнены в форм-факторе Micro-ATX (размер — до 244 × 244 мм включительно). Все они выделяются оригинальным внешним видом, а вот набор интерфейсов у них в среднем скромнее, чем у вышеописанных моделей. Матплата B360M Bazooka располагает семью фазами питания гнезда LGA1151, четырьмя слотами для оперативной памяти, единичными PCI Express 3.0 x16 и M.2 Key M. Количество разъёмов PCI-E 3.0 x1 ограничено двумя. На задней панели платы имеется порт USB-C.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-b-2.jpg)
Схемотехнический дизайн модели MSI B360M Gaming Plus отличается от такового у B360M Bazooka. Тем не менее сочетание разъёмов похожее. У Gaming Plus недостаёт разве что двух слотов DIMM DDR4 и радиатора для части транзисторов VRM. С учётом отсутствия поддержки разгона у материнских плат на чипсетах H370, B360 и H310, последнее обстоятельство несущественно.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-b-4.jpg)
Экономным геймерам стоит обратить внимание на идентичные во всём кроме цветового исполнения матплаты H310M Gaming Plus и H310M Gaming Arctic на наборе системной логики Intel H310. Дуэт новинок располагает «4 + 2»-фазным питанием CPU-разъёма, двумя слотами для памяти DDR4, четырьмя SATA 6 Гбит/с, разъёмами PCI Express 3.0 x16 и PCI-E 2.0 x1 (2 шт.) для карт расширения и единичным M.2 Key M для SSD-накопителей.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-b-6.jpg)
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-b-7.jpg)
Одна из плат игровой серии — MSI B360I Gaming Pro AC — выполнена в форм-факторе Mini-ITX (170 × 170 мм). В её составе используются дроссели с улучшенным отводом тепла, миниатюрные радиаторы VRM, низкопрофильный чипсетный теплосъёмник (над ним может находиться M.2 SSD), два слота DIMM DDR4, усиленный металлической рамкой слот для видеокарты PCI-E 3.0 x16 и четыре SATA 6 Гбит/с. Модуль беспроводной сети Wi-Fi (802.11ac)/Bluetooth укомплектован двумя отсоединяемыми антеннами.
На задней панели B360I Gaming Pro AC имеются разъёмы DisplayPort, USB 3 (4 шт.), RJ-45 и другие.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-c-2.jpg)
Представленная в данном материале серия матплат MSI PRO включает только одну модель форм-фактора ATX — H310-A PRO. По всем признакам, она адресована добытчикам криптовалют, как и упоминавшаяся в одной из предыдущих заметок H310-F PRO с 13 разъёмами для видеокарт и/или криптовалютных ускорителей. Разъёмов у H310-A PRO совсем немного. В число основных входят окружённый шестью фазами питания разъём LGA1151, пара DIMM DDR4, единичный PCI Express 3.0 x16, шесть PCI-E 2.0 x1 и четыре порта SATA 6 Гбит/с. У нижнего края PCB находятся кнопки Power, Reset и Clear CMOS, облегчающие работу с платой на открытом стенде.
Два видеовыхода (DVI-D и HDMI) и шесть портов USB, включая два USB 3.0 — непозволительная роскошь для будущей основы криптовалютных ферм.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-d-2.jpg)
Четыре матплаты MSI PRO Series форм-фактора Micro-ATX можно отнести к своего рода рабочим лошадкам, лишённым внешних изысков. Их розничные цены обещают быть довольно привлекательными на фоне вышеописанных геймерских решений. Во главе группы стоит плата B360M PRO-VDH, которая может привлечь покупателей наличием семи фаз питания гнезда LGA1151 для процессоров Core i3/i5/i7-8000, Pentium Gold G5000 и Celeron G4900, усиленного рамкой слота для видеокарты PCI Express 3.0 x16, трёх видеовыходов (D-Sub, DVI-D, HDMI), единичных разъёмов M.2 Key M и USB 3.1 типов A и C.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-e-2.jpg)
Помимо вышеперечисленных интерфейсов, продукт B360M PRO-VDH располагает четырьмя слотами для оперативной памяти DDR4, шестью SATA 6 Гбит/с, парой разъёмов PCI-E 3.0 x1, штырьковыми USB 3, USB 2.0 (2 шт.) и LPT. Дополнительным разъёмом питания служит EPS12V.
Другие компактные модели MSI PRO базируются на чипсете H310, и начнём мы с H310M PRO-VDH. С применением микросхемы Intel H310, в частности, связано малое общее количество разъёмов (2 × DIMM DDR4, 1 × PCI Express 3.0 x16, 4 × SATA 6 Гбит/с) и использование слотов PCI-E 2.0 x1 для карт расширения вместо PCI-E 3.0 x1.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-e-4.jpg)
При осмотре MSI H310M PRO-VDH не обнаруживаются ни слот M.2 Key M, ни порты USB 3.1. Обратить внимание можно разве что на наличие внутреннего штырькового разъёма USB 3, трёх видеовыходов (D-Sub/VGA, DVI-D и HDMI) и не самой простой системы питания процессорного гнезда (6 фаз).
Недалеко от матплаты H310M PRO-VDH ушла модель H310M PRO-VL. На её задней панели, среди прочего, находятся «экзотические» по нынешним временам порты LPT и COM. При этом, судя по маркировке, плата не оснащена разъёмом HDMI.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-e-5.jpg)
В свою очередь, H310M PRO-VHL чуть крупнее H310M PRO-VL — для размещения по соседству со слотом PCI Express 3.0 x16 двух разъёмов PCI и единичного PCI-E 3.0 x1.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-e-6.jpg)
И в завершение нашего рассказа о готовящихся новинках MSI — несколько слов о модели H310I PRO форм-фактора Mini-ITX. Она спроектирована по принципу «ничего лишнего» — в частности, отсутствует карта Wi-Fi/Bluetooth, но при этом для неё имеется соответствующий разъём (M.2 Key E) у задней панели.
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-f-1.jpg)
Производитель решил не экономить на разъёме M.2 Key M для твердотельных накопителей, а также предусмотрел наличие у новинки четырёх портов SATA 6 Гбит/с, двух DIMM DDR4 и единичного PCI Express 3.0 x16. Компанию им составляют радиаторы для транзисторов «4 + 2»-канальной системы питания VRM, внутренние штырьковые USB 3.0 и USB 2.0, аудиокодек Realtek и по крайней мере два разъёма для вентиляторов.
На задней панели ввода-вывода матплаты H310I PRO предусмотрено всего двенадцать разъёмов: DVI-D, DisplayPort, PS/2 (комбинированный), USB 2.0 (3 шт.), USB 3.0 (2 шт.), RJ-45 и Mini-Jack (3 шт.).
![](https://3dnews.ru/assets/external/illustrations/2018/03/29/967690/353-f-2.jpg)
Подробные спецификации новинок будут опубликованы в начале апреля.
Источник: 3DNews
