Для 96-ядерного Ryzen Threadripper Pro 9995WX разработали уникальную крышку с микроканалами для водяного охлаждения

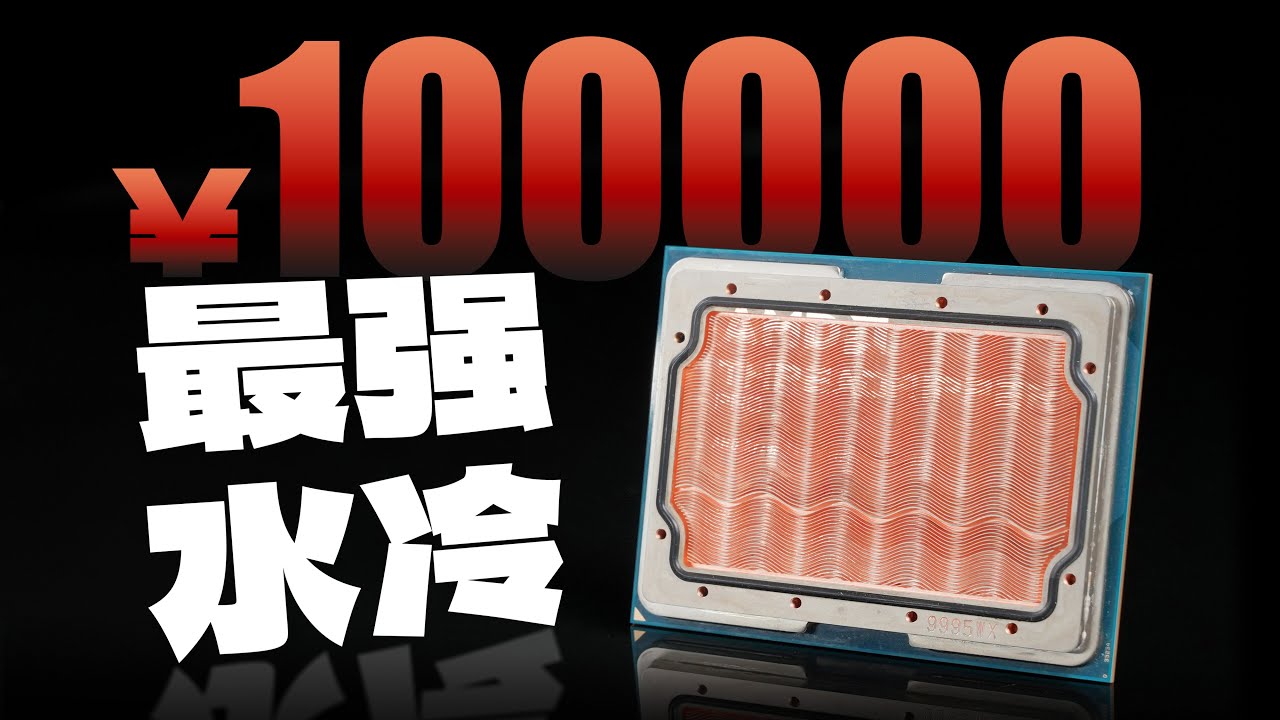

Ryzen Threadripper Pro 9995WX заслуженно удерживает звание самого мощного процессора в сегменте решений, которые можно отнести к потребительскому классу. Популярный китайский техноблогер Geekerwan провел испытания этого чипа, применив нестандартный подход: вместо серийного образца использовался CPU с уникальной теплораспределительной крышкой, адаптированной под систему прямого жидкостного охлаждения.

Процесс создания модифицированного теплораспределителя (IHS) начался с нуля и оказался крайне трудоемким из-за сложной внутренней архитектуры Threadripper, которая значительно превосходит компоновку обычных Ryzen. Чтобы детально изучить оригинальные элементы, авторы проекта обратились за помощью к Asus. Компания поддержала инициативу, предоставив для исследовательских целей несколько процессоров прошлых серий.

Разработчикам предстояло проанализировать заводские крышки, чтобы вычислить предельную глубину микроканалов, которые затем планировалось вырезать непосредственно в медном основании тестового образца.

Особое внимание уделили геометрии протоков, так как классические прямые линии не гарантировали пиковой эффективности. С помощью цифрового моделирования была спроектирована изогнутая S-образная структура каналов. Такое инженерное решение позволило увеличить эффективную площадь теплоотвода на 20%.

Для воплощения чертежей в жизнь использовался высокоточный фрезерный станок с ЧПУ. Мастерам удалось сформировать сеть сверхтонких каналов шириной всего 0,15 мм с шагом между ними в 0,3 мм.

Финальным этапом стал экстремальный разгон системы. В бенчмарке Cinebench энергопотребление процессора достигло внушительных 1340 Вт, однако благодаря кастомному охлаждению температура кристалла удерживалась в диапазоне от 30 до 50 градусов Цельсия. Работа на тактовой частоте 5,3 ГГц обеспечила прирост производительности на уровне 18%.



Источник: iXBT
