Бэнто с чипами. Обзор ноутбука IBM ThinkPad 760E

Сегодняшний обзор будет посвящен нестареющей классике. Ноутбуки с этим дизайном производятся до сих пор (разве что тоньше стали), и они все еще популярны среди профессионалов и требовательных пользователей. Естественно, речь будет идти об одном из ноутбуков ThinkPad. Сразу отметим — автор большой ценитель этой марки, но тем не менее постарается сохранить объективность.

Введение


Сначала небольшой экскурс в корпоративную классификацию. IBM, а затем и Lenovo, в рамках линейки Thinkpad вела несколько серий ноутбуков, нацеленных на удовлетворение потребностей широкого круга пользователей. Сегодня существуют следующие серии:

  • Т-серия (основная) — полноразмерные, но тонкие и относительно легкие универсальные модели,
  • P-серия — мобильные рабочие станции,
  • L-серия (заняла место линейки R) — универсальные ноутбуки среднего класса (отличаются более простыми комплектациями и материалами корпуса по сравнению с Т),
  • Х-серия — ультрапортативные модели и трансформеры,
  • E-серия, начавшаяся как максимально удешевленная SOHO-линейка, как когда-то iSeries.

Не будем вдаваться в подробности эволюции классификации на протяжении более четверти века, отделяющей предмет обзора от сегодняшней действительности. Отметим лишь, что 7 серия тех дней примерно соответствует нынешним T и P линейкам, соответственно 5 — это Х, а 3 — L или Е-серия.

Итак, осень 1995 года. В октябре на свет появляется Thinkpad 760C — одна из первых моделей ноутбуков на процессоре Pentium, родоначальник 760 серии. В корпусе 760 модели выйдет и наш сегодняшний герой, производившийся с мая 1996 года по январь 1997 года. На самом деле корпусов в этой серии было два: тонкий «thin» (4.9 см) с поддержкой только FDD/батареи (обозначение корпуса 760С) и толстый «thick» (760CD, 5.4 см) с поддержкой UltraBay Thick-слота для сменных приводом. Он поддерживал FDD, CD-ROM и другие опции, мог поставляться как с FDD, так и с приводом CD-ROM, тогда еще четырехскоростным.

Ноутбуки серии 760 строились на основе чипсетов VLSI. Первые модели использовали в качестве основной шины VLB (Vesa Local Bus, слэнговое Very Long Bus), которая в настольных машинах к тому моменту почти вымерла, но в ноутбуках прожила дольше, как сумчатые в Австралии. В изолированном мобильном сегменте больше ценилось низкое энергопотребление и меньшие размеры логики. Слот в настольных компьютерах был длинным для обеспечения обратной совместимости с ISA, а микросхемы и разводка, наоборот, более простые и компактные. И все же в 1996 году новые версии модели 760 перебрались на более современную PCI (хотя VLB встречалась и в некоторых ноутбуках 1997 года!).

Дитя эпохи Pentium


В целом, на момент выпуска ноутбук относился к топовому/верхне-среднему сегменту. Процессоры Pentium для мобильных применений только появились, стандартными были 10.4- и 11.3-дюймовые экраны, а 12 дюймов были последним словом техники. Поля вокруг экрана почти исчезли — ноутбуки начали приобретать современный вид. Новинкой были для большинства и приводы CD-ROM, впервые появившиеся на последних 486 моделях IBM.

Параметр 760Е 760C 760L 760ЕD XGA
Модель 9546-U3B (05/96-01/97) 9546-U21 (10/95-10/96) 9547-U01 (02/96-10/96) 9546-U9A (10/96-10/97)
Экран 12.1″ SVGA TFT 12.1″ SVGA TFT 10.4″ VGA TFT (у более поздних моделей SVGA 11.3″ DSTN, 12.1″ TFT) 12.1″ XGA TFT
Процессор Pentium 90 Pentium 120 Pentium 90 Pentium 150
ОЗУ (стд/тек/макс) 8/24/72 8/56/104 8/–/72 16/–/104
Видео Trident 9320VLB 1MB Trident 9320PCI 1MB Trident 9320VLB 1MB Trident 9385PCI 2MB, ViVo
Жесткий диск, GB 1.08 1.2 (2.1) 810MB 2.1
Размер 297x210x49, 3.08кг 297x210x54, 3.2кг 297x210x44, 2.95кг 297x210x54, 3.35кг
Привод FDD Ultrabay, установлен FDD FDD Ultrabay, установлен CD-ROM
Штатная ОС Selectasys — OS/2 Warp 3 & Win3.1 Dual Boot Win95 Selectasys — OS/2 Warp 3 & Win3.1 Dual Boot Win95
Текущая ОС Win 98SE OS/2 Warp 4 fp5 RUS

Знакомьтесь, Черный Квадрат


Как уже упоминалось, внешний вид Thinkpad’ов мало изменился за годы производства. Однако толщина все же выдает почтенный возраст 760-ого: 54 мм (44 или 49 для версий без CD и меньшим экраном). Это очень много по нынешним меркам, но в порядке вещей в те дни. Покрытие корпуса SoftTouch позволило сохранить опрятный внешний вид — на нем мало заметны царапины, хоть покрытие и пообтерлось по углам крышки ноутбука.

В целом, дизайн весьма лаконичен: простой черный чемоданчик. Разработчики говорят, что хотели сделать ноутбук похожим на бэнто — традиционную японскую коробку для обеда, позволяющую сохранить нежные блюда в целости и при этом удобную в качестве тарелки. Надо сказать, что этому предмету обихода в Японии уделяется немалое внимание.

Грани корпуса богаты портами. Спереди расположился сменный отсек для дисковода и передний ИК-порт (их два, для удобства работы).

Справа — два слота PCMCIA, разъем PS/2 и отверстие для замка Kensington, слева — кнопка включения, разъемы аудио, опциональные видеовход и видеовыход, модемный порт.

Большую часть задней части корпуса скрывает откидная крышка. Когда она закрыта, доступен лишь разъем для подключения внешнего питания и задний ИК-порт. Сама крышка может быть открыта как целиком, давая доступ к последовательному и параллельному портам, VGA выходу и разъему док-станции, так и частично — сдвижная шторка открывает лишь разъем дока.

На дне лишь одна крышка — отсека памяти, она скрывает дочернюю плату с двумя слотами для FPM (VLB модели) или EDO (модели на основе PCI) SO-DIMM модулей. 8 или 16 мегабайт памяти распаяно на системной плате.

На крышке, помимо экрана, расположен лишь ползунок регулировки яркости подсветки. В вариантах с пассивной матрицей добавляется второй ползунок — для регулировки контрастности. С обратной стороны расположены три светодиодных индикатора: состояния батареи, включения и ждущего режима.

Очень богатый внутренний мир


Сдвигаем на себя две защелки по сторонам корпуса и открываем ноутбук. Внутри все та же знаменитая своим удобством клавиатура с большим ходом кнопок, привычный красный TrackPoint, пока еще лишь с двумя кнопками, по сторонам от которых расположены два динамика (надо отметить, что качество звука весьма достойное).

Над клавиатурой расположен ползунковый регулятор громкости и отдельный ЖК-экранчик, отображающий состояние компьютера. Помимо стандартных индикаторов активности диск/дисковода, lock’ов, на нем отображается статус обеих батарей (наличие, заряд/разряд), а также уровень заряда в процентах. При установке драйверов — еще и оставшееся время работы или поддержания ждущего режима.

Клавиатура тоже не лишена хитростей: при открытии крышки она приподнимается на 5.5 градуса, обеспечивая комфортный наклон. При необходимости, опустив рычажки возле петель дисплея, можно вернуть клавиатуре горизонтальное положение. При закрытии ноутбука это произойдет автоматически.

Модульность в абсолюте

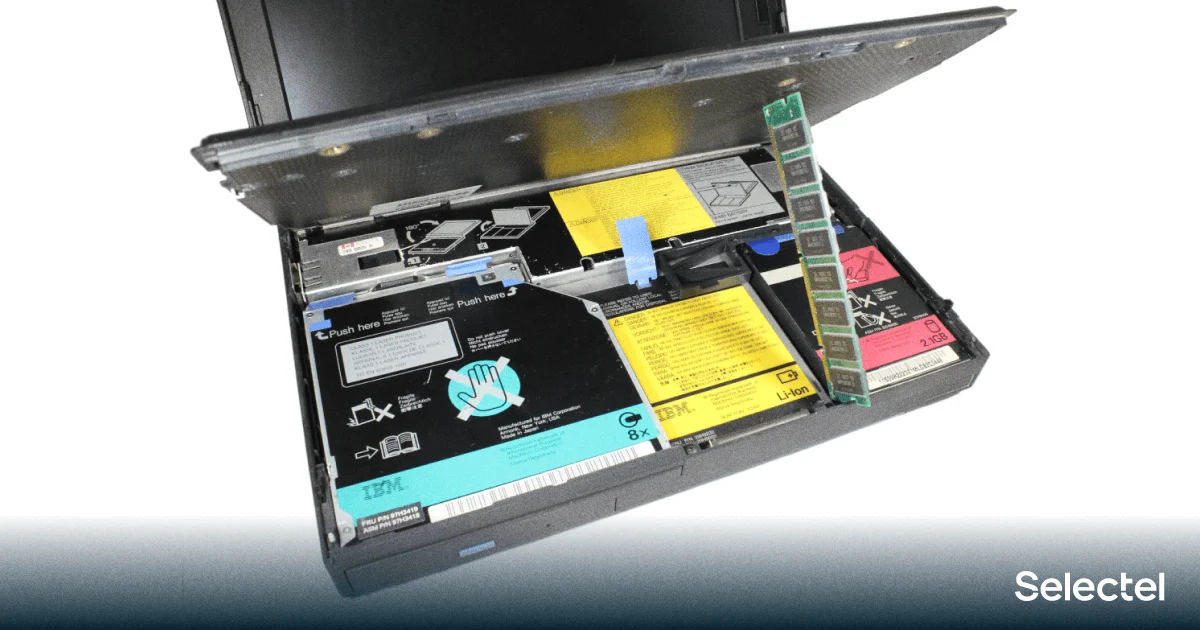

Если защелки, удерживающие крышку, при открытом ноутбуке подвинуть от себя, то можно поднять клавиатурную панель и получить доступ к содержимому «бэнто».

Под металлическим кожухом скрывается материнская плата (на самом деле целый бутерброд плат). Охлаждение процессора здесь пассивное. Перед «бутербродом», слева направо: отсек UltraBay для сменных накопителей, основная батарея и жесткий диск. Последний выполнен в виде картриджа с оригинальным разъемом, но внутри скрывается обычный IDE-диск. В моделях без поддержки CD-ROM он стандартной толщины (на тот момент 12 мм, 9.5 мм стал стандартом позднее), в остальных он может быть более толстым — 19 мм.

Ключ на старт!

Итак, сдвигаем выключатель, и ноутбук стартует. 56 мегабайт памяти позволяют довольно быстро загрузить OS/2 Warp версии 4, также известную как «полуось». Работа с ней весьма комфортна, все драйверы доступны, так как система официально поддерживалась для этого ноутбука. Если не обращать внимание на совместимость с последними офисными форматами, здесь есть все нужное для жизни, с поправкой на 90-е годы, конечно: офисный пакет IBM Works, браузер Netscape, проигрыватель QuPlayer и другие программы.

Батарея до сих пор жива и обеспечивает 2-3 часа спокойной работы в зависимости от яркости экрана. Работать с компьютером и на коленях весьма удобно, несмотря на немалый по сегодняшним меркам вес.

Интересно оформлена программа настройки BIOS (вызывается по F1). Выполнен простой и удобный графический интерфейс, используются анимированные курсоры. Но, к сожалению, большинство настроек (причем реально нужных) доступны лишь из специальной утилиты, версии которой доступны для OS/2 и Windows.

Внезапные трудности


В заключение хотелось отметить очень высокую прочность компьютера и написать прочие дежурные фразы. Но придется рассказать немного про устройство компьютера. Когда обзор был почти готов и пришла пора устроить фотосессию герою, с ним приключилась проблема — отказал DSP, отвечающий за звук и модем. В этой модели используется устройство IBM M-Wave, на шине ISA, не самое удачное решение, как показала практика, — были проблемы с драйверами и надежностью работы.

Так что пришлось познакомиться с внутренним устройством более подробно. Фотографий процесса, к сожалению, не будет. Просто хочется отметить, насколько необычно по сегодняшним меркам выполнен компьютер. Под кожухом находится не одна материнская плата, а набор из 5 плат мезонинного типа — своеобразный бутерброд. Сверху расположена видеокарта (на ней же разъем для клавиатуры и внешнего дисковода), под ней — карта преобразователя питания, ниже — плата DSP (которую и пришлось заменить). Все они, перекрывая друг друга, втыкаются в материнскую плату.

Под материнкой находится плата CPU (сам процессор не сокетный, распаян на этой плате с частью системы питания). Напомним, что и память расположена на дочерней плате. В результате получается компактная по глубине (до 7 см), но довольно толстая конструкция. Подобное решение было применено во многих ранних ноутбуках, например, в Toshiba T4500C, но там платы соединены гибкими шлейфами, причем припаянными к платам.

Настоящее заключение


Вот мы и познакомились с еще одним экспонатом коллекции «Digital Vintage». Надеемся, что каждый получил свою долю пользы или удовольствия от прочтения этой статьи: кто-то пережил приступ ностальгии, кто-то узнал новое для себя, а кому-то, быть может, сей материал послужит толчком к началу нового увлечения. В коллекции в данный момент более 150 экспонатов, и наиболее интересные из них будут постепенно представать перед вами на страницах обзоров и исторических очерков. До новых встреч!
