Представляю вниманию DIY сканер на базе Android смартфона.

При проектировании и создании сканера, в первую очередь, интересовало сканирование крупных объектов. Минимум – фигура человека в полный рост с точность – хотя бы 1-2 мм.

Данные критерии успешно достигнуты. Успешно сканируются объекты при естественном освещении (без прямого солнечного света). Поле сканирования определяется углом захвата камеры смартфона и расстоянием, на котором лазерный луч сохраняет достаточную для детектирования яркость (днем в помещении). Это фигура человека в полный рост (1.8 метров) с шириной захвата в 1.2 метров.

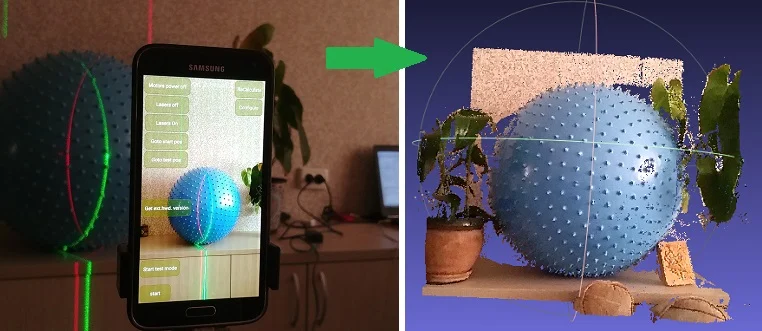

Сканер был сделан из соображений «а не сделать ли что ни будь более или менее полезное и интересное, когда заняться нечем». Все иллюстрации – на примере «тестового» объекта (выкладывать сканы людей не корректно).

Как показал опыт, для сканера такого типа ПО — это вторично и на него было потрачено меньше всего времени (на окончательный вариант. Не считая эксперименты и тупиковые варианты). Поэтому в статье особенностей ПО касаться не буду (Ссылка на исходные коды в конце статьи.)

Цель статьи – рассказать о тупиковых ветках и проблемах, собранных на пути к созданию окончательной рабочей версии.

Для сканера в окончательной версии используется:

1. Телефон Samsung S5
2. Красный и зеленый лазеры с линзой для линии (90 градусов линия) на 30 мВт со стеклянной оптикой (не самые дешевые).
3. Шаговые двигатели 35BYGHM302-06LA 0.3A, 0.9°
4. Драйверы шаговых двигателей A4988
5. Bluetooth модуль HC-05
6. Плата STM32F103C8t

Драйверы A4988, выставлены на half step, что с редуктором 15->120 дает 400*2*8 шагов на PI.

Выбор технологии сканирования.

Были рассмотрены следующие различные варианты.

LED Проектор.

Вариант был рассмотрен и просчитан. Даже дорогие проекторы не обладают нужным разрешением для достижения необходимой точности. А про дешевые даже говорить смысла нет.

Механическая развертка лазерного луча в сочетании с дифракционной решеткой.

Идея была проверена и сочтена годной. Но не для DIY исполнения, по причинам:

1. Нужен достаточно мощный лазер, что бы после дифракции, метки были достаточно яркими (расстояние до объектива смартфона 1..2 метра). А глаза жалко. Лазер-точка уже с 30мВт не полезен.
2. Требования к точности механической развертки в 2-х плоскостях – слишком высокие для DIY исполнения.

Стандартная механическая развертка лазер-линии на неподвижный объект сканирования.

В конечном итоге был выбран был выбран вариант с двумя лазерами разного цвета

1. Разные цвета лазеров позволяют независимо детектировать их на одном кадре.
2. Расположение лазеров по разные стороны камеры позволяет за один проход получить два скана.
3. Два скана за раз позволяет объективно оценить качество юстировки сканера (сканы должны сойтись и наложиться друг на друга).

Как оказалось, последний критерий самый важный. Качество скана целиком определяется точностью измерения геометрических размеров и углов сканера. А наличие двух сканов от двух лазеров позволяет сразу оценить качество сканирования:
Облака точек сошлись. Т.е. плоскости захваченные двумя лазерами сошлись на всей поверхности.

Неудачный вариант механической части на 28BYJ-48.

Хотя с самого начала предполагал, что это тупиковый вариант, не обеспечивающий необходимой точности, я все равно его проверил c различными ухищрениями:

1. Ось мотора зафиксирована подшипником.
2. Добавлен элемент трения и стопор для выборки люфта редуктора.
3. Попытка определения «точной позиции» фототранзистором, по засветке лазером

Повторяемость возврата на то же место линии лазера оказалась низка – 2-3 мм на дистанции 1.5 метра. При работе редуктора, несмотря на кажущуюся плавность, заметны рывки в 1-3 мм на расстоянии 1.5 метра.
Т.е. 28BYJ-48 полностью не подходит для более или менее точного сканера крупных объектов.

Требования к развертке, исходя из моего опыта

Обязательным элементом развертки должен быть редуктор.
Не стоит заблуждаться насчет режима 1/x шагов. Опыты показали, что в режиме 1/16 на A4988 микро шаги не равномерные. И на 1/8 эта неравномерность заметна на глаз.

Самым оптимальным решением для редуктора оказалось использование ременной зубчатой передачи. Хотя она получилась довольно громоздкой, но простой в создании и точной.
Точность позиционирования (точнее повторяемость позиционирования начальной положения лазеров для сканирования) лазеров оказалась около 0.5 mm для 5 мм ширины лазерной линии на 4 метра расстояния. Т.е. на расстоянии сканирования (1.2-1.8 метра) это вообще затруднительно измерить.

Позиционирование – оптроны (китайский noname) на прорези в диске под лазерами.

Проблемы с передачей управляющих сигналов с телефона на модуль управления лазерами и шаговыми двигателями.

Узким местом, с точки зрения скорости сканирования оказался управляющий канал. Поскольку это была DIY неторопливая разработка в собственное удовольствие, то были перепробованы все способы коммуникации со смартфоном.

Передача управляющих сигналов через Audio jack (phone Audio jack=> oscilloscope).

Самый тормозной способ для передачи данных в реальном времени. Да еще с плавающим временем. До 500 ms (!) от программной активации передачи аудио данных до фактического появления сигнала в Audio jack.
Эта экзотика была проверена, поскольку, по работе приходилось иметь дело с мобильными ридерами чиповых карт.

Фотодиоды на экране смартфона (кусочек экрана телефона=>фототранзисторы+ STM32F103).

Был ради интереса опробован даже такой экзотический способ, как фототранзисторы матрицей 2×2 в виде прищепки на экран.
Хотя этот способ выдачи информации с телефона оказался самым быстрым, но не настолько принципиально быстрее (10 ms vs 50ms) чем Bluetooth, что бы мирится с его недостатками (прищепка на экран).

IR канал (phone=>TSOP1736->STM32F103).

Практически проверен и способ передачи через IR канал. Даже некую реализацию протокола передачи данных пришлось сделать.
Но IR так же оказался не очень удобен (фотодатчик крепить на телефоне неудобно), и не слишком быстрее чем Bluetooth.

WiFi модуль (phone=>ESP8266-RS232->STM32F103).

Результаты проверки этого модуля оказались совершенно обескураживающими. Время выполнения запрос-ответ (эхо) оказалась непредсказуемо плавающим в диапазоне 20-300 ms (в среднем 150 ms). Почему и что – разбираться не стал. Наткнулся только на статью где рассказывалось о неудачной попытке использовать ESP8266 для обмена данными в режиме реального времени с жесткими требованиями по времени запроса/ответа.
Т.е. ESP8266 со «стандартной» прошивкой TCP -> RS232 не годится для подобных целей.

Выбранный вариант управляющего модуля и передачи сигналов

В конечном итоге, после всех экспериментов, был выбран Bluetooth (HC-05 модуль) канал. Дает стабильное (а это самое главное) время передачи данных запрос-ответ в 40ms.
Время довольно большое и сильно влияет на время сканирования (половина от всего времени).
Но лучшего варианта добиться не удалось.
В качестве управляющего модуля широко распространенная плата c SM32F103C8T.

Методы детектирования линии на кадре.

Самый простой способ выделить линии лазере на кадре – это использовать вычитание кадра с выключенным лазером и кадра с лазером.
В принципе, работает и поиск по кадру без вычитания. Но работает значительно хуже при дневном освещении. Хотя и этот режим был оставлен в ПО ради сравнительных тестов (фото режима ниже. Все остальные фотографии с режимом вычитания кадров).

Практическая ценность варианта без вычитания кадров оказалась низка.
Возможно и можно извлечь сигнал лазера из этой зашумленной информации. Однако возится не стал.
Вариант с вычитанием кадров работает хорошо.

Всякие эксперименты с попытками аппроксимации линии и обработкой всего кадра показали, что чем сложнее алгоритм, чем чаще он «ошибается» да еще и тормозит обработку «на лету». Самым быстрым (и простым) оказался алгоритм поиска лазера (лазерной точки) на горизонтальной линии:

• Для каждой точки линии считается сумма квадратов уровня цвета лазера (RGB) в окне, указанного в конфигурации (13 px – экспериментально оптимальная величина для окна)
• Точка лазера – середина окна с максимальным значением сумм уровней «цвета».

Время на обработку одного кадра поиском «зеленой» и «красной линии» — 3ms.
Облака точек для красного и зеленого лазера считаются отдельно. При правильной механической юстировке сводятся с точностью < 1 мм.

Точность и юстировка.

Точность оказалась в пределах 1 мм на расстоянии 1.2 метров. По большей части обусловлена разрешением камеры телефона (1920×1080) и шириной луча лазера.
Очень важным для получения корректных сканов провести настройку статическую и динамическую. Точность/не точность настройки хорошо заметна при загрузке обоих облаков точек в MeshLab. В идеале облака точке должны сойтись, дополняя друг друга.
Статически параметры, выставляются максимально точно один раз:

1. Тангенс угла поля зрения камеры.
2. Длинна «плеч» лазеров (от центра объектива до оси вращения).

Ну и конечно же максимальная фокусировка линз лазеров на заданное расстояние сканирования и «вертикальность» линий лазера.

Динамический параметр фактического угла позиции лазеров относительно виртуальной плоскости кадра приходится подстраивать каждый раз заново при смешении телефона в креплении. Для этого сделан режим настройки в ПО. Сведением в центр экрана лазеров и подстройкой величины угла необходимо выставить расчетное расстояние максимально близко к истинному (измеренному) расстоянию для обоих лазеров.
До подстройки:

После подстройки:

Выводы.

Такую конструкцию, пожалуй, может повторить любой. Я все детали вырезал из стеклотекстолита на ЧПУ.
Конечно без ЧПУ фрезера сделать шкив под лазер затруднительно. Но с учетом того что нужен угол поворота максимум в 90 градусов, то при должном терпении шкив можно выпилить и надфилем.
Но лучше все же делать на ЧПУ. Требования к осевому люфту поворотного узла высоки. Качество сканов на 100% определяется точностью изготовления и юстировки.
Сканер делал в фоновом режиме. Временами с перерывами по паре месяцев. Поэтому оценить суммарную трудоемкость его создания не могу.

Общая стоимость конструкции не слишком высока. Как показали мои эксперименты, хотя и до промышленных сканеров крупных объектов далеко, но вполне приличные сканы получить можно.
На качество сканов в первую очередь влияет точность механической части. В этом смысле в DIY бороться с механикой созданной для промышленных сканеров сложно.

Исходный код: github.com/mmMikeKn/ScanerAndroidPhone3D
