Мои поиски оптимальной конфигурации для домашнего сервера порой принимали радикальные формы. Был период, когда в кладовке размещалась полноценная 19-дюймовая стойка на 24 юнита, под завязку забитая серверным оборудованием. Это был захватывающий опыт, но шум и избыточность быстро дали о себе знать. Со временем я пришел к выводу, что идеальная домашняя инфраструктура должна сочетать в себе тишину и компактность.
Недавно в мои руки попал любопытный экземпляр: знакомый отдал системный блок со словами «ты любишь всякие диковинки — оцени». Так у меня оказался мини-ПК с полностью пассивным охлаждением на базе процессора Intel Core i7-4500U. Естественно, я не удержался от того, чтобы заглянуть под капот. Подробности — далее.
Экстерьер и интерфейсы

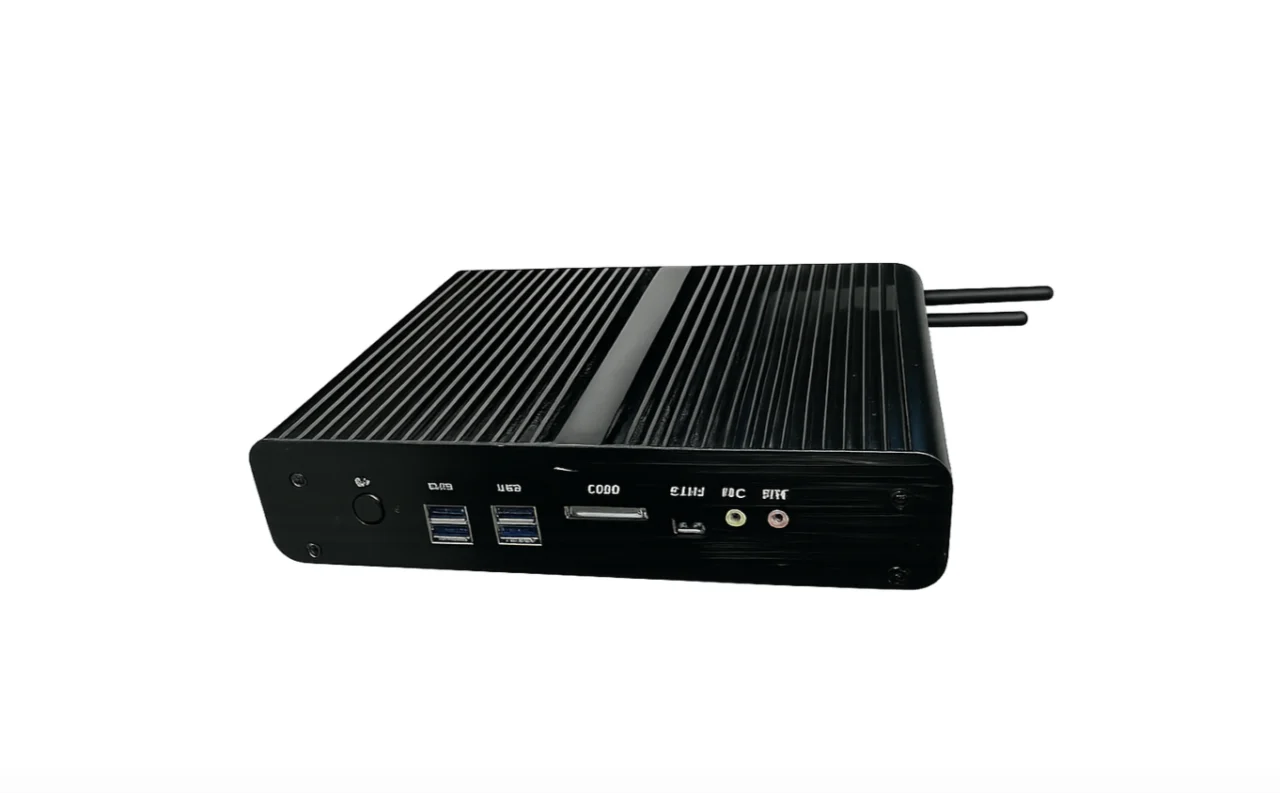

Устройство заключено в компактный корпус из черного анодированного алюминия. Поверхность крышки и боковин превращена в массивный радиатор с глубокими ребрами. Такая конструкция максимально увеличивает площадь теплоотвода, что критично для безвентиляторной системы. Единственный эксплуатационный нюанс — в этих ребрах со временем скапливается пыль, требующая периодической очистки.
В плане эстетики здесь царит строгий утилитаризм: скругленные углы и декоративная полоса, разделяющая верхнюю панель на две части.
Передняя панель укомплектована кнопкой питания, индикатором работы, четырьмя портами USB 3.0 и слотом для SD-карт. Из интересного: помимо стандартных аудиоразъемов 3.5 мм, предусмотрен выход S/PDIF. Через него по оптическому кабелю TOSLINK можно транслировать звук на ресиверы или внешние ЦАП без потери качества.
Как радиолюбитель, я ценю S/PDIF за полную гальваническую развязку — сигнал передается светом, что исключает появление наводок и помех, характерных для медных интерфейсов, работающих в роли антенн.
Конечно, цифровая передача не лишена своих физических ограничений. Джиттер (Jitter — временная нестабильность сигнала) все равно присутствует из-за использования недорогих излучателей и пластикового оптоволокна. Однако, в отличие от аналога, цифра работает бинарно: либо сигнал доходит без искажений, гарантируя идеальное восстановление звука, либо (при критических потерях данных) возникают заметные щелчки и прерывания.
На тыльной стороне расположились еще четыре USB-порта (версии 2.0), пара гигабитных Ethernet-контроллеров Realtek, два разъема HDMI и гнездо питания. В итоге к этой малютке можно подключить до 8 USB-устройств и два независимых дисплея. Также предусмотрены два выхода SMA под внешние антенны Wi-Fi.
Аппаратная составляющая
Материнская плата имеет маркировку GBDW1-VERB.B, что указывает на модель Kingdel NC960. Индекс .B говорит о принадлежности к платформе Haswell-U (4-е поколение Intel). Существуют и более свежие ревизии .D на базе Broadwell-U. Подобная компоновка часто встречается в продукции брендов вроде Hystou или Eglobal, собираемых на мощностях Шэньчжэня.
Процессор Intel Core i7-4500U распаян непосредственно на плате (BGA-монтаж). Отвод тепла организован через термоинтерфейс прямо на алюминиевое основание корпуса. Это типичный энергоэффективный чип с TDP всего 15 Вт.
Для оперативной памяти предусмотрено два слота SO-DIMM, поддерживающих до 16 Гб DDR3L — вполне достаточно для большинства домашних сценариев.
Настоящая сильная сторона этой платы — дисковая подсистема: здесь есть три порта mSATA 3.0 и один полноценный разъем SATA. Возможность установить до четырех накопителей делает это устройство отличным кандидатом на роль компактного хранилища. Слот mini-PCIe занят Wi-Fi модулем, но его можно переиспользовать — например, под LoRa-шлюз.
Особенности прошивки
Программная часть — ахиллесова пята подобных устройств. BIOS формально числится как AMI, но на деле это «Франкенштейн», собранный из референсных наработок Intel и American Megatrends. В статусе Intel ME часто красуется надпись N/A, что намекает на небрежную прошивку с завода. Опций в меню сотни, но реальный эффект оказывает едва ли половина из них.
Китайские инженеры используют стандартный AMI Aptio toolkit, генерируя базу прошивки без лишних хлопот с лицензированием. Для тонкой настройки интерфейса применяется утилита AMIBCP, позволяющая открывать скрытые разделы меню или менять дефолтные параметры, не вмешиваясь в основной код.
Регион Intel ME добавляется через FITC (Intel Flash Image Tool). В итоге получается продукт, где могут соседствовать неактуальные микрокоды CPU и неопределяемые ID производителя. Поддержки и обновлений ждать не приходится — устройство живет по принципу «работает — не трогай».
Надежность и температурный режим
Несмотря на кустарный подход к софту, аппаратная база на удивление жизнеспособна. Основные жалобы пользователей связаны либо с выходом из строя цепей питания (MOSFET), либо с повреждением прошивки BIOS. Обе проблемы решаемы.
Замена транзистора — дело пяти минут для опытного мастера. С BIOS сложнее: найти оригинальный дамп бывает непросто. Владельцам подобных систем крайне рекомендую заранее сделать резервную копию прошивки с помощью программатора типа CH341A. Это превратит потенциальный «кирпич» в быстро восстанавливаемое устройство.
Что касается перегрева — после обновления термопасты стресс-тесты показали вполне достойный результат. Температура чипа не превышала 70 градусов (при 20°C в помещении), троттлинг не наблюдался. Единственный момент: накопители внутри корпуса могут нагреваться сильнее желаемого, так как они лишены прямого контакта с радиатором.
Сценарии использования
NC960 — идеальная основа для бесшумного микросервера. Я развернул на нем Proxmox и запустил несколько легковесных сервисов: чат Mattermost, сервер TeamSpeak и старый добрый OpenClaw. Два сетевых порта позволяют использовать его как продвинутый роутер под управлением Mikrotik CHR.
Как HTPC (домашний медиацентр) он тоже хорош: вытягивает 4K-видео и отдает звук по цифре. Это гораздо шустрее и стабильнее любой Android-приставки.
Если оснастить его четырьмя SSD, получится отличный NAS. Два сетевых интерфейса можно объединить в LACP-агрегацию для получения канала в 2 Гбит/с, если ваш свитч поддерживает такой функционал.
Для радиолюбительских нужд — это вообще находка. Стабильная работа в режиме 24/7 без лишнего шума и поддержка двух мониторов делают его отличным терминалом для SDR-приемников.
Современный взгляд
При всех плюсах, сегодня у этой системы есть мощный конкурент. С выходом процессоров Intel N100 (Alder Lake-N) ситуация на рынке мини-ПК изменилась. Чип N100 при TDP в 6 Вт обходит старый i7-4500U в многопотоке и предлагает современную память DDR4, поддержку NVMe и человеческий BIOS.
Вердикт прост: если Kingdel NC960 достался вам за копейки или даром — это прекрасное устройство, которое еще долго послужит в роли бесшумного узла. Однако покупать его новым в 2024 году не имеет смысла — современные решения на базе N100/N150 превосходят его по всем ключевым параметрам.
А какое железо трудится в вашем домашнем «серверном шкафу»? Жду ваших историй в комментариях.
