Электронный микроскоп в гараже. Высокое напряжение

В самой первой статье я написал примерный план нашего сериала, заключительный пункт которого — работа с электроникой. Пора уже к нему переходить. Всё остальное подточено, утечки найдены и исправлены, вакуумная система начищена до зеркального блеска.

Из электроники для экспериментов у нас есть:

  • различные микроконтроллеры (популярные платы Arduino Nano, Due, менее популярный, но интересный Stellaris Launchpad; одноплатные компьютеры Raspberry Pi 3 B+ и Intel Edison)
  • АЦП (AD7715, ADS7816) и ЦАП (DAC8512)
  • Операционные усилители обычные и прецизионные, малошумящие
  • Остальные электронные компоненты по мелочи, а также «донорские» устройства (вышедшие из строя ATX блоки питания, ИБП, CD-ROM drives и т.п.)
Электронный микроскоп в гараже. Высокое напряжение

Из больших, независимых устройств есть высоковольтный блок питания от микроскопа Amray примерно 1990 года выпуска, неизвестной работоспособности, со следами ремонта русскоговорящим человеком.

Надо разобраться, как им управлять, как подключить к нашей колонне и вообще, проверить, работает ли он. А то подозрительно там внутри всё подписано по-русски маркером 🙂

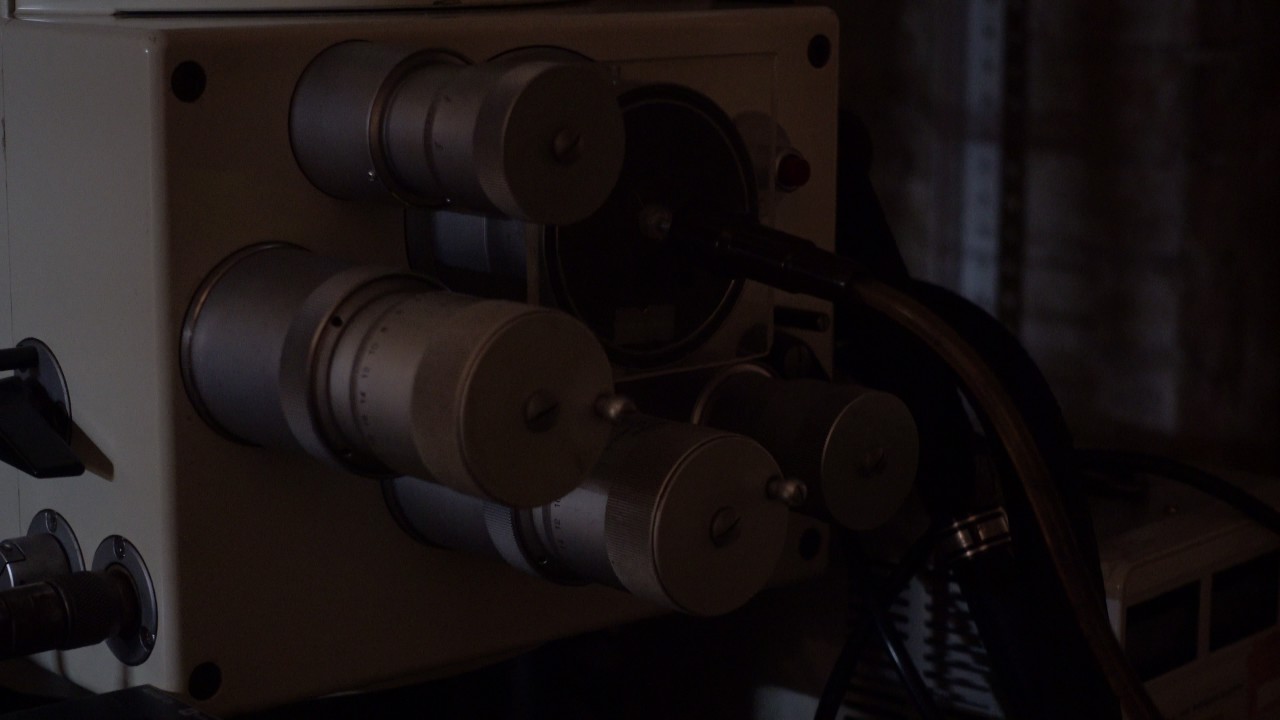

Небольшое видео для тех, кому интересней посмотреть всё «вживую», увидеть как горит катод внутри микроскопа, и всё это как можно быстрее 🙂

Высоковольтный блок питания состоит из двух частей

  • Управляемый источник высокого напряжения от 0 до -30кВ
  • Аквариум

I. Источник высокого напряжения

Стабилизированный, управляемый, достаточно мощный, специально разработанный для электронных микроскопов — это всё про него. Чудо техники 1990-х годов, которое выпускается до сих пор одной американской компанией. Напряжение питания — 110 В, частота 60 Гц. На мой официальный вопрос «будет ли работать от 110 В 50 Гц», отправленный месяц назад, компания так и не посчитала нужным ответить.

Справа внизу, а также везде внутри и видны те самые следы пребывания. Скорее всего, этот прибор сломался, и был в починке. Насколько удачным оказался ремонт — ещё предстоит выяснить.

Плата, лежащая на нём, так и «шла в комплекте» с этим блоком питания. С ней никаких проблем нет. Во-первых, она также заботливо подписана маркером, где там +5 В, а где 10 В. Во-вторых, суть её понять было относительно легко.
Этот источник напряжения управляется аналоговым сигналом. Он сам предоставляет опорное напряжение 10 В, которое соответствует -30кВ на выходе. Поэтому, инженеры Amray сделали простое решение. Поставили 12-разрядный (битный) цифро-аналоговый преобразователь (ЦАП), из которого задействовали для управления только 9 бит в виде отдельных проводков, и 5 В питание для ЦАП. Итого, $2^9=512$ уровней выходного напряжения, что соответствует шагу в $ frac {30000} {512} approx 58$ В.
Но инженеры пошли дальше, и сделали каждому биту гальваническую развязку с помощью оптопар (это те самые девять однотипных микросхемок на плате).

Осталось только подключить эти биты к микроконтроллеру, задействовав его GPIO выходы, и можно выбирать ускоряющее напряжение непосредственно с управляющего компьютера.

Пока я этого делать не стал, а просто подключал их к 5 В (что соответствует логической единице, а подтягивающие резисторы там уже стоят, подтягивают к нулю).

При включении в сеть слышно, что блок пищит, т.е. что-то там происходит. Высоковольтного вольтметра у меня нет, что же делать?
Первая идея — это попробовать его «качественно», т.е. генерирует ли он достаточно мощное и высокое напряжение вообще. Откачиваем форвакуум, подключаем к той же проволочке, что и в видео про высоковольтные разряды в вакууме.

И вот результат:

Разряд есть, блок питания отключается по перегрузке, потом снова включается.

Раз высокое напряжение он генерирует, то дальше хочется проанализировать его «количественно», или, проще говоря, измерить выходное напряжение.
Задумался о делителе напряжения, перерыл все запасы радиодеталей пассивных электронных компонентов, а точнее мегаомных резисторов.

Нашёл зелёненькие ВЗРы.

Но даже на самый максимальный по току делитель нужно 30Мом. И вообще, тестировать этот источник на максимальном токе — не вариант.

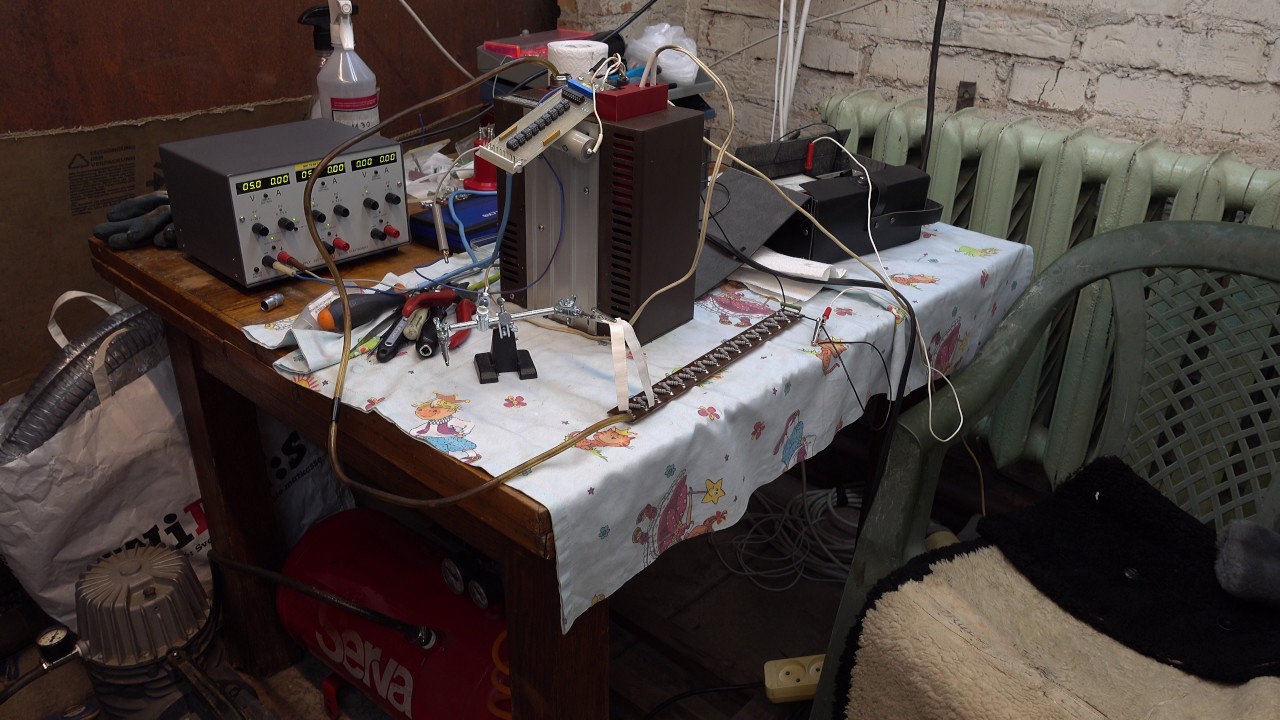

Купил тридцать 10Мом резисторов мощностью 1Вт и спаял из них вот такой делитель:

Бумажки притягиваются эффектно, а советский стрелочный прибор добавляет атмосферности.

Но, дело в том, что (и меня об этом честно предупреждали знающие люди), резисторы эти рассчитаны максимум на 500 В. А в нашем случае падение напряжения на каждом составляет $30000 / 30 = 1000$ В. В результате для небольших значений напряжений удалось увидеть, что регулировка работает. При увеличении напряжения выше 15кВ начинается пробой в различных местах (по звуку слышно), и получить какие-либо достоверные показания уже не получается.

Резисторов на более высокое напряжение под рукой не оказалось, но и этих хватило для того, чтобы убедится — источник выдаёт высокое напряжение и позволяет его регулировать, в некоторых пределах.

Надо идти дальше!

II. Аквариум


Достаточно красивое устройство, особенно в сравнении с залитыми маслом блоками питания старых микроскопов.

Аквариум выполняет три основных функции:

  • Регулируемый накала катода
  • Управление первой электростатической линзой (цилиндр Венельта)
  • Имеет розетку, в которую включается высоковольтная вилка микроскопа 🙂

Сложность состоит в том, что весь катод находится под отрицательным высоким напряжением, и нужно к этому напряжению ещё «подмешать» напряжение, необходимое для накала катода. В те времена делать импульсные источники питания было, видимо, не модно, поэтому тут сделан переменный трансформатор с приводом от моторчика, и огромный трансформатор для подмешивания этого напряжения в высоковольтную часть.

Напряжение смещения цилиндра Венельта изменяется вращением переменного резистора (простейшая реализация, т.к. особая точность там не требуется).

А вот с розеткой возникла сложность — она, очевидно, совсем не от этого микроскопа. Но, имея токарный и фрезерный станки, а также желание, энтузиазм и свободный вечер, эта задача превращается из проблемы в удовольствие.

На первом видео в этой статье показано, как это происходило.

Ну что ж, теперь дело за малым — нагреть катод на своём месте, включить высокое напряжение и смотреть эмиссию свободных электронов.

Но, остался ещё один неразгаданный элемент. В аквариуме есть плата, которая должна управлять этим всем. Проблема в том, что все разъёмы отключены, документации нет.

Мне удалось догадаться, куда подключать переменный трансформатор накала катода (на самом деле этот разъём единственный, который очевидно подходил) и трансформатор ввода в высоковольтную часть (там номера разъёмов отличались на единичку, вероятно, удлинительный кабель был). В остальном я не уверен, и алгоритм работы странный: одно реле на самоподхвате через оптопару, второе просто управляется с разъёма. Из подсказок там там есть только несколько надписей.

Быть может подскажете свежие идеи?

Встреча в Москве

С 11 по 13 апреля в Москве в Сокольниках будет проходить выставка ВакуумТехЭкспо (вход бесплатный при условии, если вы озаботитесь электронным билетом заранее).

Быть может, кому-то из вас интересно и лично со мной пообщаться? В гараж все не поместимся :), а выставка представляет достаточно тематическую атмосферу, хорошо соответствующую проекту. Предпочтительное время пишите в комментариях, на наверное это около 12:00.

Благодарю за прочтение, всегда рад прочитать ваши комментарии и к статье, и к видео. До новых встреч, надеюсь электронный луч тоже будет к следующей серии 🙂
