Монтаж и включение абонентского терминала

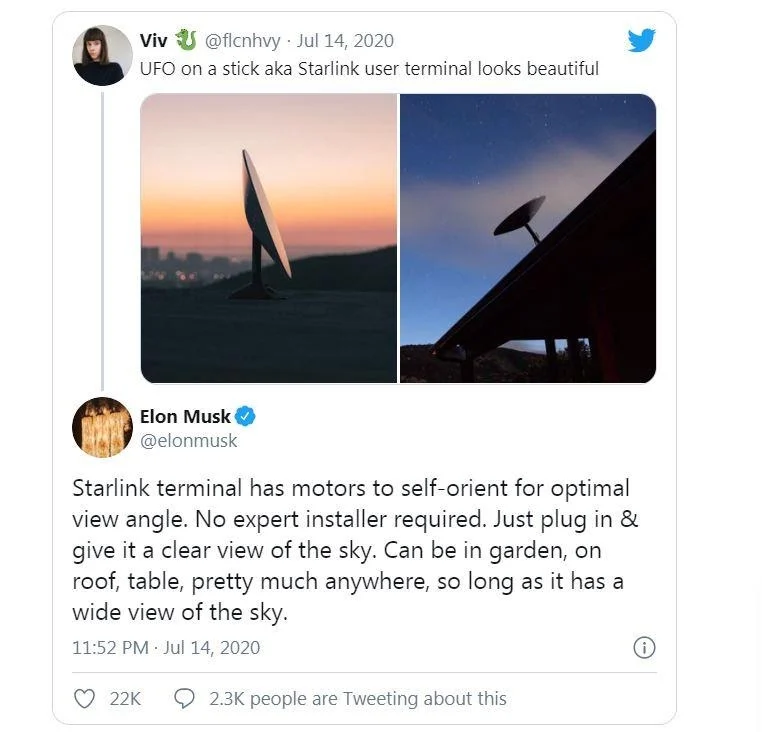

Несмотря на известнейший твит Илона Маска про Plug and Play («включил и работай»):
— это весьма далеко от истины. До того, как «plug» вилку кабеля блока питания в розетку и начать «play», придется заняться интересным мероприятием – сборкой, а в некоторых случаях, и монтажом антенны.
Самое простое и типовое решение это установка на плоскую поверхность — газон:
Здесь достаточно только сборки: штанга (она неотделима от самой антенны) диаметром 2 дюйма (50 мм) вставляется в трипод и фиксируется защелкой. Трипод для установки на землю входит в стандартную поставку. Вид издалека
Длина кабеля РоЕ составляет 100 футов (30 метров), при этом один из его концов, входит в антенну и не может быть от нее отсоединен без разборки антенны.
Понятно, что размер опоры маловат для сильного ветра, и будет необходимо привалить треногу-основание грузами или прикрутить ее саморезами/дюбелями к иной прочной поверхности.
Змеящийся по траве провод, мягко говоря, не лучший вариант, особенно если Абонент иногда косит траву газонокосилкой. Тогда решение — монтаж на крыше (также типовое решение).
Имеется два варианта крепления на крыше. Первый — для крепления на коньке Rigedline, и второй вариант Vulcano Mount, для крепления на плоских участках крыши.
Однако, нет 100%-ой уверенности, что поколение Z, привыкшее к айфонам, так легко справится с таким монтажом, когда на конек крыши надо будет затащить и закрепить на крыше вот такую конструкцию (это Rigedline, она рекомендовалась на этапе бета тестирования):
Рис. Easy Up EZ PNP Peak — непроникающее крепление антенны Starlink на крыше
Самое сложное во время монтажа — не повредить имеющуюся на крыше гидроизоляцию и обеспечить ее в месте, где кабель попадет в дом. В имеющемся в сети описании монтажа с использованием Vulcano Mount, этому отведено значительное внимание.
В комплект крепления даже входит специальный чехол для антенны, в котором ее необходимо поднимать на крышу, чтобы не повредить поверхность антенны.
Также в установочный комплект входит специальный прибор, позволяющий определить, где проходят стропила и балки (видимо по наличию стягивающих их шпилькам и болтам). Это необходимо, потому что типовая крыша в современных американских домах выполняется из фанеры толщиной ⅜ дюйма (9-10 мм).
Также в комплект входит несколько десятков фиксаторов для кабеля, который рекомендуется крепить вдоль стены дома. Судя по отсутствию дюбелей, все рассчитано на типовой американский дом, имеющий деревянный каркас.
Несмотря на подробное описание и кажущуюся понятность и несложность монтажа, по оценке автора, при массовых продажах не менее 50% потенциальных абонентов решат прибегнуть к услугам профессионального инсталлятора или строителя, чтобы сэкономить свое время и деньги на будущем ремонте дома.
В целом необходимо отметить очень высокий уровень изготовления и выполнения Руководства и его продуманность, единственный обнаруженный ляп — это то, что с таким углом ската крыши как на рисунке руководства, антенна, вставленная в опору Vulcan Mount, не будет стоять вертикально.
После подсоединения всех кабелей между Антенной, блоком питания и роутером (для простоты на блоке питания есть цветовая маркировка: черная розетка к антенне, белая-к роутеру) антенна начинает поиск спутника и настройку соединения.
Ниже приведена инструкция SpaceX для монтажа терминала с опорой Vulcano Mount, также имеется видеоролик на youtube о этом типе монтажа: youtu.be/Zl3n_jVpaJg
The power supply and router are restricted to indoor use only. Energized and moving parts may be
inside the system. Ensure the power is disconnected before accessing, moving, or installing the Starlink (aka «Dishy McFlatface») to avoid impact with equipment.
Replace and secure the Starlink before powering on the equipment again.
To reduce the risk of fire, electrocution, electric shock, and injury to persons, always follow basic safety precautions, including the following:
• Plug the power cord into an AC outlet that is easily accessible at all times.
• Disconnect the power from the power source by unplugging the power cord from the AC outlet.
• If the power cord has a 3-pin attachment, plug the cord into a grounded (earthed) 3-pin outlet.
• Do not operate this product with a damaged power cord set. If the power cord is damaged in any
manner, replace it immediately. Damaged cords may result in user exposure to hazards.
• Only use the AC adapter and power cord provided with the system or purchased from SpaceX.
To reduce the possibility of heat-related injuries or of overheating the product, do not obstruct the airflow or place the product directly on carpet / rug. Use the product only on a hard, flat surface.
During operation, do not allow the AC adapter to contact the skin or a soft surface, such as carpet/rug or clothing. The product and the AC adapter comply with the user-accessible surface temperature limits defined by applicable safety standards.
Roof penetrating mounts are inherently risky in terms of leakage and should be installed by a professional if uncomfortable with the process. To minimize this risk, the Starlink should be mounted on an overhang. Starlink is not responsible for damage to property caused by the installation process.
Potential Safety Conditions Notice If you notice any of the following conditions or if you have any other safety concerns, do not use the equipment: crackling, hissing, or popping sounds; strong odor or smoke coming from any parts of the system.It is normal for these conditions to appear when an internal electronic component fails in a safe and controlled manner. However, these conditions may also indicate a potential safety issue. Do not assume it is a safe failure. Turn off the system, disconnect from the power source, and contact Starlink technical support for assistance.
For more safety, regulatory, labeling, and disposal information, refer to the Regulatory Notices in the main internet kit.
