Mesh-решения для дома — большого такого дома — сейчас делают все, кому не лень. Оно и неудивительно, ведь основным рынком для таких комплектов являются развитые страны с преимущественно одно-двухэтажной застройкой, где люди предпочитают частные дома квартирам. Нельзя сказать, что до этого проблема покрытия Wi-Fi в домах площадью в несколько сотен метров (плюс участок) никак не решалась. Мы видели множество «рогатых» роутеров с мощными точками доступа, которые, правда, всё равно не всегда «добивали» до некоторых углов и через перекрытия. Видели и репитеры, которые либо уполовинивали скорость беспроводного канала, либо мешали самим себе. Небедные пользователи, намучавшись со всем этим, заказывали планирование и монтаж множества точек доступа с отдельным контроллером, которые не «забивают» сигнал друг друга и обеспечивают плавный переброс подключённых клиентов с одной точки на другую. Были и другие варианты — тоже или дорогие, или не лучшим образом работающие.
ASUS Lyra
Что изменилось? Чипсеты новой волны стали поддерживать сразу три диапазона Wi-Fi: один в 2,4 ГГц и два в 5 ГГц. Ну и быстрее они стали, конечно. Вот и появилась здравая идея использовать наименее загруженный из этих диапазонов для создания опорной сети, которая соединяет несколько точек доступа. Ну а они, в свою очередь, уже отдают сигнал клиентским устройствам. ASUS Lyra, как и похожие продукты других производителей, использует именно такую схему работы. Одно из устройства Lyra назначено главным — оно подключается к Интернету. А все остальные Lyra подключаются либо к главной точке, либо по цепочке друг к другу. Причём заранее предсказать, как именно будет устроена цепочка, трудно. Во время теста перемещение одной точки доступа всего на метр привело к изменению конфигурации опорной сети.
В одну сеть можно объединить до пяти устройств ASUS Lyra. Они продаются по-отдельности или комплектами из двух-трёх штук. В среднем, согласно «Яндекс.Маркету» ,каждый модуль стоит около десяти тысяч рублей, а на наборы бывают скидки. Обратите внимание на индекс модели: MAP-AC2200 x-PK, где x указывает на число устройств в наборе. Некоторые продавцы могут некорректно указывать цену и состав или вовсе перепутать модель с ASUS Lyra Mini, которая поддерживает только два диапазона, а не три, как у обычной Lyra. Также необходимо отметить, что Lyra несовместима с ASUS AiMesh, ещё одной технологией создания mesh-сети, но уже из обычных роутеров компании.
Все устройства Lyra выглядят одинаково — это круглая выпуклая «шайба» диаметром 150 мм и высотой 50 мм. Под верхней непрозрачной крышкой находится массив RGB-светодиодов, которые светятся разными цветами в зависимости от состояния Lyra. При включении они переливаются разными цветами, при нормальной работе светятся приятным светло-голубым цветом, во время инициализации соединения с другими Lyra мигают зелёным, а при возникновении проблем переключаются на оранжевый или красный. Выглядит это очень красиво, но со временем слегка надоедает — хочется уменьшить яркость или вовсе отключить иллюминацию на ночь (только для всех устройств Lyra сразу, а не по отдельности). Можно на это посмотреть и с другой стороны — в роли ночника где-нибудь в коридоре модуль Lyra тоже неплох.
Между крышкой и корпусом по всей окружности проходит щель для вентиляции. Для этой же цели днище устройства изрешечено отверстиями. Однако за время теста мы укрепились в мысли, что и сбоку решётки тоже не были бы лишними — под нагрузкой устройство заметно греется. Нет, не критично, но, кажется, компонентам внутри корпуса было бы комфортнее при иной конфигурации охлаждения. И уж точно при креплении Lyra к стене с помощью двух выемок под шурупы снизу не стоит отрывать резиновые ножки, чтобы корпус поплотнее прилегал, потому как в этом случае поток воздуха будет перекрыт. На днище также есть информационная наклейка и чуть утопленная кнопка сброса настроек.

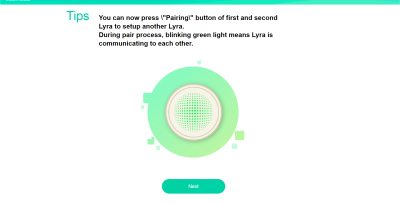

Если закрепить Lyra вертикально, то разъёмы в небольшой выемке на корпусе будут смотреть вниз. Их тут три: гнездо блока питания и два гигабитных Ethernet-порта. В случае набора из нескольких модулей главный из них будет иметь синюю наклейку с надписью Start около блока портов. Именно с него и надо начинать установку Lyra: подключить кабель интернет-провайдера можно подключить к любому порту (устройство его запомнит), а потом можно подсоединять шнур питания. После первоначальной настройки всех параметров можно добавлять в сеть остальные устройства Lyra. Делается это проще простого: зажать на три секунды кнопку Pairing на корпусе основного модуля и подождать, пока он не начнёт мигать зелёным светом. Затем точно так же зажать Pairing на другом модуле и дождаться смены подсветки. Повторить с остальными Lyra.
Производитель рекомендует располагать модули так, чтобы они попарно были в прямой видимости друг от друга. Или хотя бы с минимумом препятствий. В крайнем случае, после первичной настройки можно объединить модули и по проводной сети для лучшей стабильности. Совсем от проводов, конечно, не избавиться — питание же все равно по кабелю. В комплекте с каждым устройством поставляется универсальный компактный блок питания мощностью 24 Вт. Он рассчитан на сети 100-240 В 50/60 Гц, но — в нашем случае — снабжён «плоской» вилкой типа A. Длина кабеля питания составляет 170 см. Также в комплекте имеются полутораметровый плоский патч-корд и стандартный набор бумаг: гарантийный талон, краткая инструкция и листовка с контактами технической поддержки. Набор Lyra, присланный на тест, явно был выпущен для США. Возможно, в российских поставках и БП с привычной вилкой типа C, и вся информация на русском.
Аппаратная часть Lyra имеет непривычную конфигурацию, и это объясняет её нагрев. В составе устройства есть процессор Qualcomm IPQ4019 (4 × ARM Cortex-A7 с частотой 717 МГц), дополнительный радиомодуль QCA9886 и модуль Bluetooth 4.0 BLE AR3012/IS1678SM. Ёмкость флеш-памяти для прошивки составляет 128 Мбайт, а объём RAM равен 256 Мбайт. ASUS Lyra базируется на платформе Qualcomm Wi-Fi SON (Self Organizing Network), представленной в начале 2016 года. Внутри устройства есть сразу семь антенн. Каждый модуль Lyra предлагает одну точку доступа 802.11n 2,4 ГГц (до 400 Мбит/с, 256-QAM, 40 МГц каналы 1-11) и две точки доступа 802.11ac 5 ГГц (до 867 Мбит/с каждая, 80 МГц каналы 36-48 и 149-161), то есть относится к маркетинговому классу AC2200. Верхние каналы 5 ГГц как раз очень удачно используются для организации опорной сети между модулями, так как они хоть и разрешены в РФ, но фактически все ещё не поддерживаются многими клиентскими устройствами, а потому наиболее свободны.
| Технические характеристики ASUS Lyra (MAP-AC2200) | |
| Стандарты | IEEE 802.11 a/b/g/n/ac (2,4 ГГц + 2 × 5 ГГц); Bluetooth 4.0 LE |
| Чипсет/контроллер | Qualcomm IPQ4019 (4 × ARM Cortex A7 717 МГц) + QCA9886 + AR3012/IS1678SM |
| Память | RAM 256 Мбайт/ROM 128 Мбайт |
| Антенны | 7 × внутренние |
| Шифрование Wi-Fi | WPA/WPA2 (Enterprise 802.1x), WPS; 1 × гостевая сеть |
| Параметры Wi-Fi | Скорость 802.11ac до 867 Мбит/с, 802.11n до 400 Мбит/с |
| Интерфейсы | 2 × 10/100/1000 Мбит/с Ethernet |
| Индикаторы | Питание/состояние |
| Аппаратные кнопки | Сброс настроек, подключение доп. модулей Lyra |
| Размеры (ШхДхВ) | Ø 150 × 50 мм |
| Масса | 320 г |
| Питание | DC 12 В 2 А |
| Примерная цена | 10 000 рублей |
| Возможности | |
| Доступ в Интернет | Static IP, DHCP, PPPoE, PPTP (MPPE), L2TP; 802.1x |
| Сервисы | Amazon Alexa (поддержки русского языка нет); IPv6 (DHCP-PD, Static, Passthrough, 6to4, 6in4, 6rd, FLET); SSH-доступ (пароль/ключ) |
| Защита | AiProtection (Trend Micro SmartHome): DPI и фильтрация трафика, родительский контроль, блокировка трафика от зараженных устройств |
| Проброс портов | Virtual Server, Port Triggering, UPnP, DMZ; IPTV (мост, IGMP Proxy/Snooping, udpxy, VLAN) |
| VPN | Клиент L2TP, PPTP, OpenVPN; сервер PPTP, OpenVPN |
| QoS/Шейпинг | Адаптивный QoS; WMM |
| Сервисы Dynamic DNS | ASUS, Google Domains, DNS-O-Matic, DynDns, NO-IP, ORAY, Selfhost, Tunnelbroker, ZoneEdit |
| Режим работы | Маршрутизатор, точка доступа |
| Проброс VPN, ALG | PPTP, L2TP, IPSec, PPPoE; H.323, RTSP, SIP |
| Брандмауэр | Защита от DoS, SPI; фильтрация по URL/ключевым словам, IP+порт+протокол (TCP/UDP); IPv6: IP+порт+протокол (TCP/UDP) |
По умолчанию ASUS Lyra позволяет особо настойчивым клиентам подключение к опорной сети, но в настройках его можно принудительно разрешить или запретить для всех. Последний вариант и использовался во время тестирования. Другой важный момент — Lyra не позволяет задать отдельные имена точкам доступа у разных диапазонов и модулей. Так сделано специально для упрощения настройки клиентов. Их роумингом между модулями занимается уже сама Lyra, принудительно перекидывая подключённые устройства с одного модуля на другой. Хотя логику её работы понять трудно: иногда переключение происходит при малейшем перемещении в пространстве, а иногда клиент упорно цепляется к изначальной точке доступа, хотя уровень сигнала уже слишком низкий. И никогда не знаешь, к какому именно диапазону будет подключение. Хотя, как правило, проблем со скоростью не бывает. По идее, в идеальном случае и Lyra, и все клиенты должны поддерживать стандарты 802.11k/v/r, но информацию о Lyra по этому поводу ASUS не даёт.
 |
 |
 |

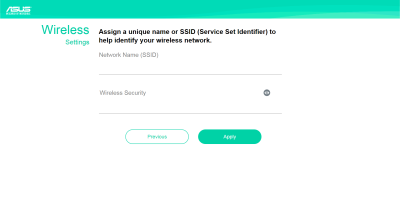

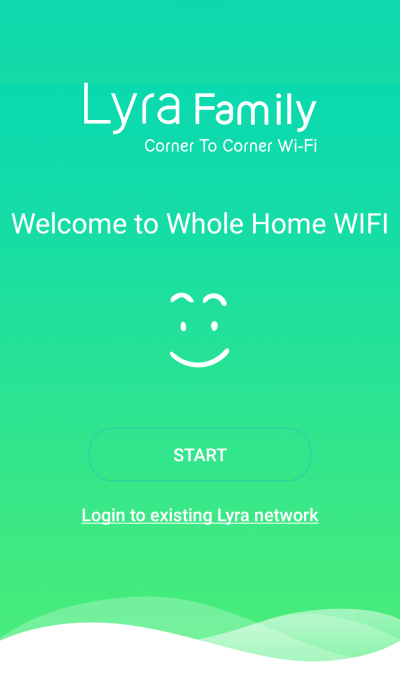

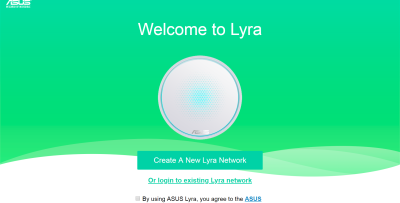

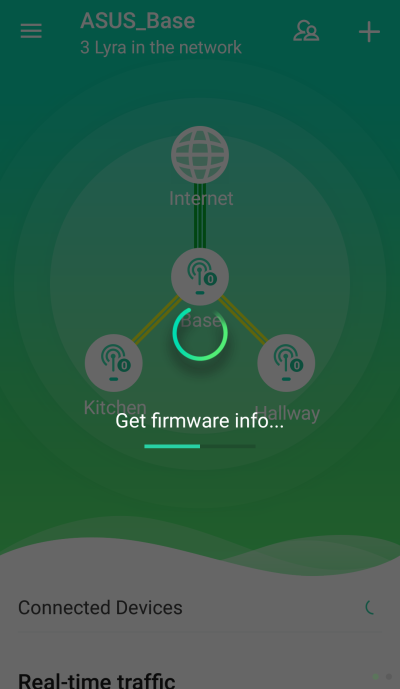

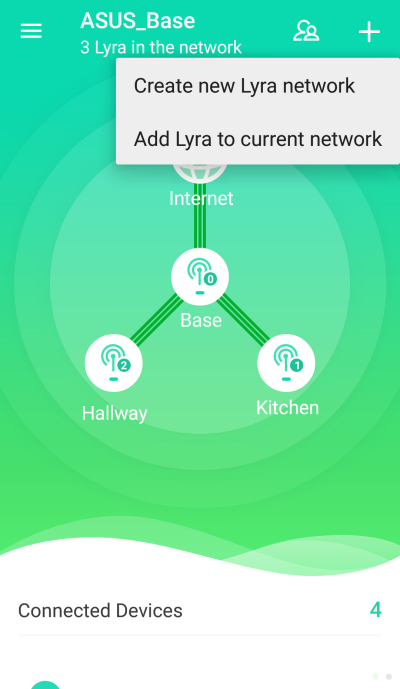

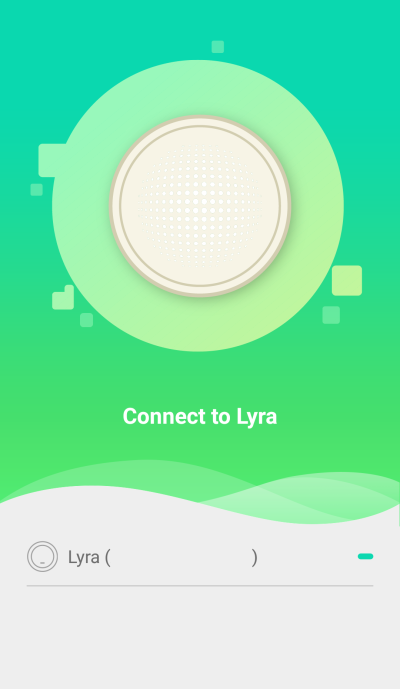

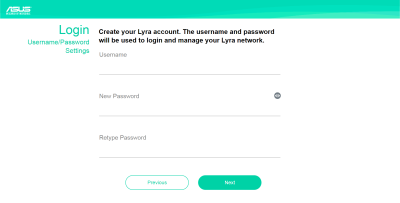

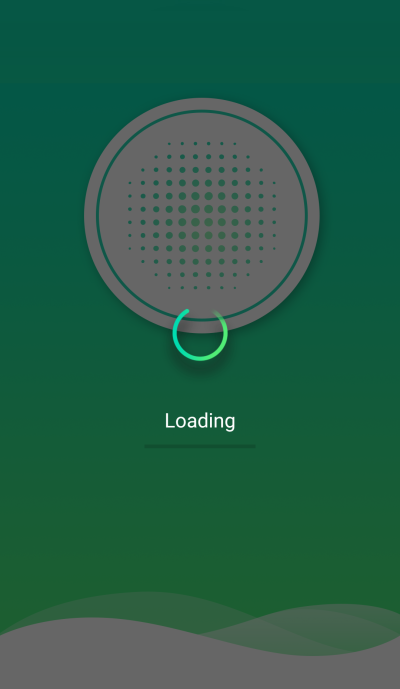

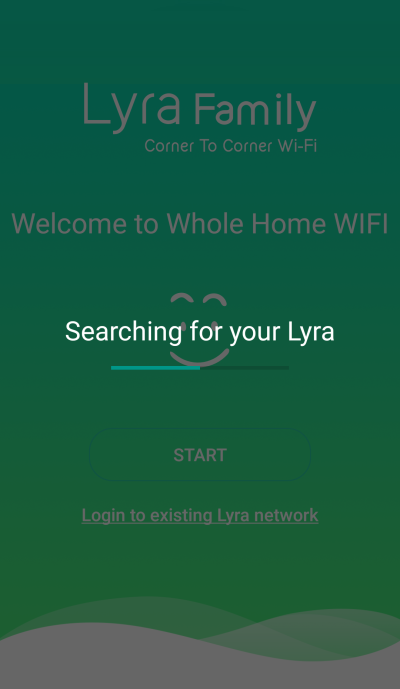

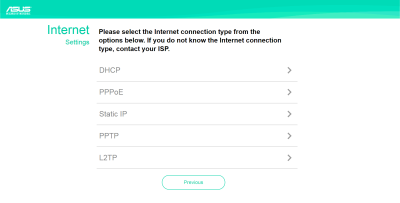

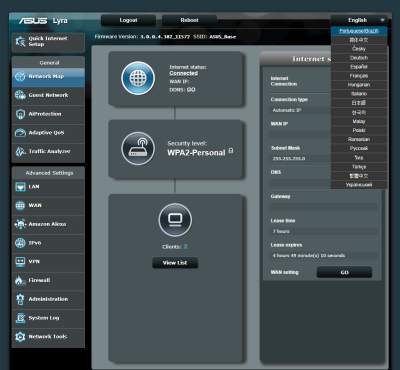

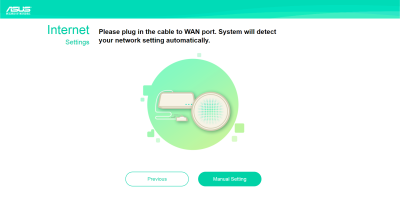

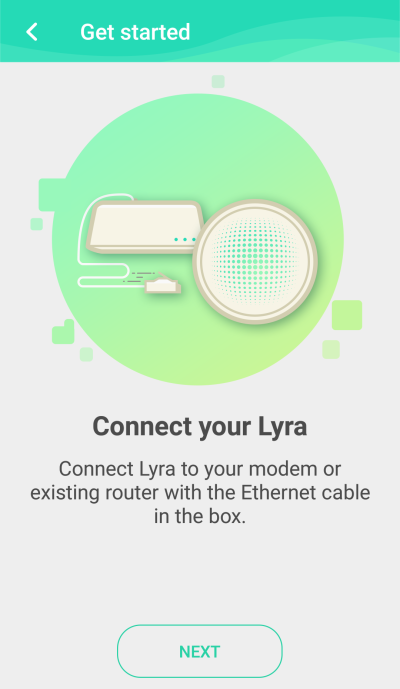

А вот с чем есть проблемы, так это с настройкой главного модуля. Изначально у него есть открытая точка доступа, к которой можно подключиться и настроить параметры сети с помощью встроенных средств Windows. Это не сработало. Можно попытаться открыть веб-интерфейс (http://router.asus.com/), в котором тут же запустится мастер настройки. И это тоже не сработало, так как параметры попросту не сохраняются. Третий вариант — воспользоваться приложением Lyra для Android или iOS. Но Android-программа каждый раз закрывается с ошибкой на этапе подключения к Lyra по Bluetooth. Единственный рабочий вариант такой: подключиться к открытой точке доступа, открыть страницу http://router.asus.com/Main_Login.asp, сменить пароль и повторно войти.
 |
 |
 |
|||
 |
 |
 |

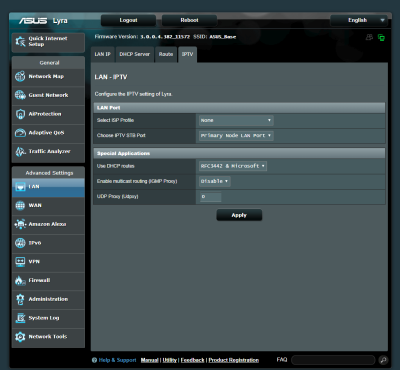

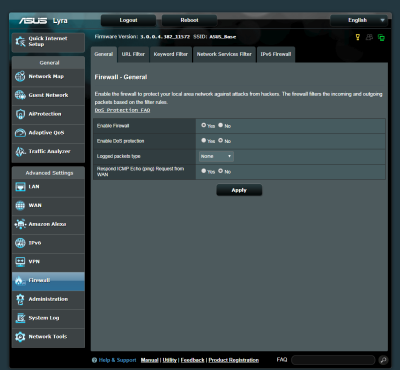

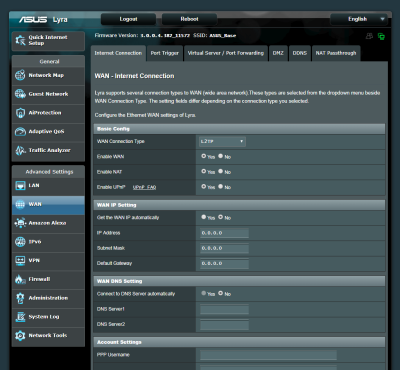

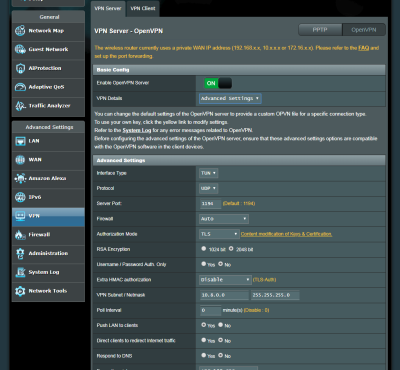

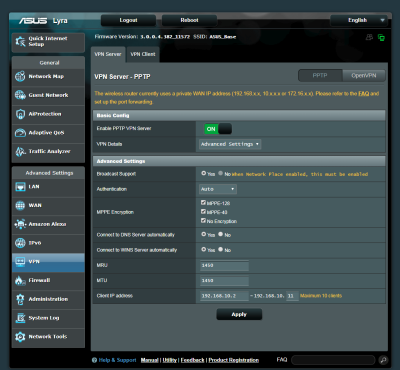

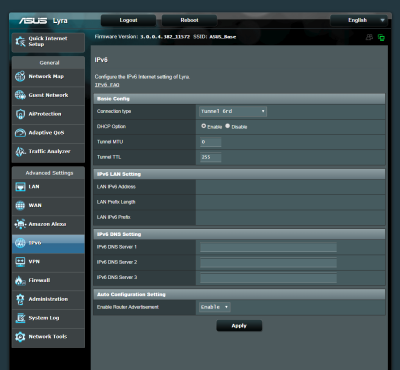

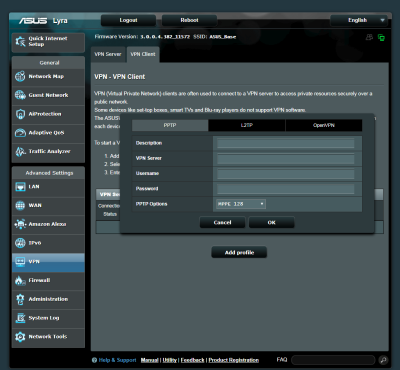

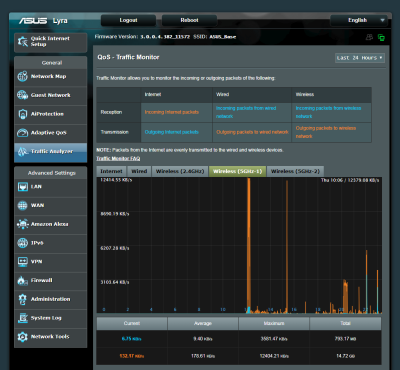

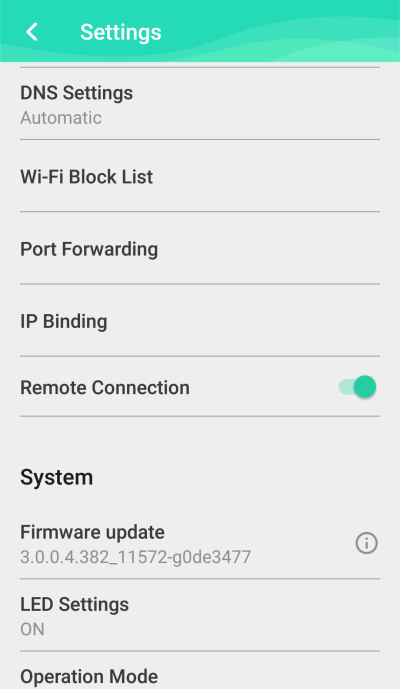

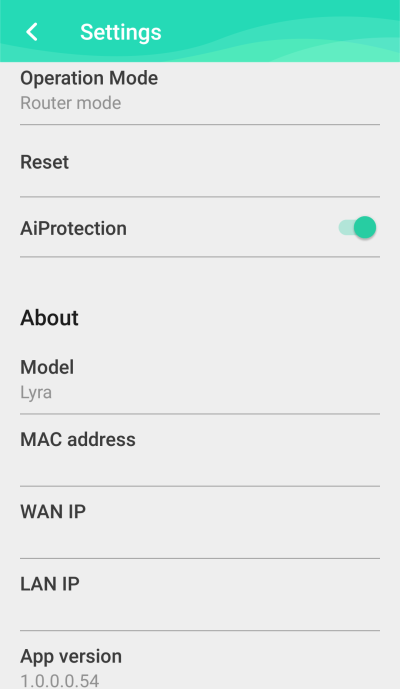

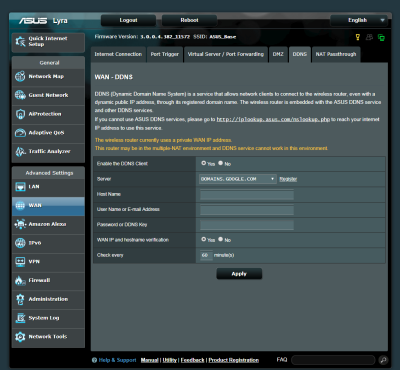

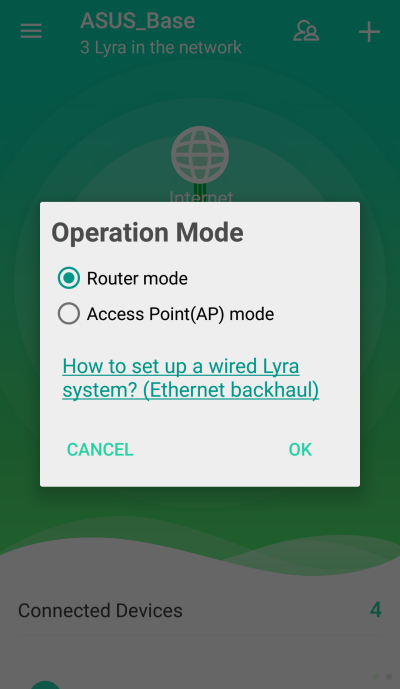

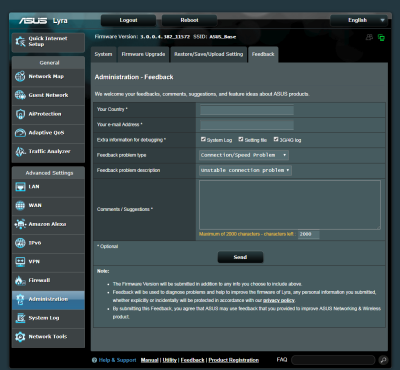

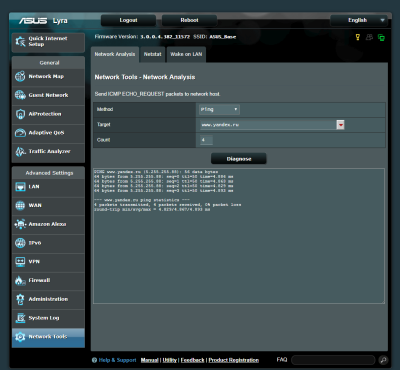

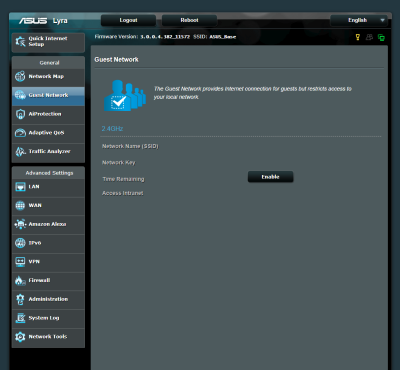

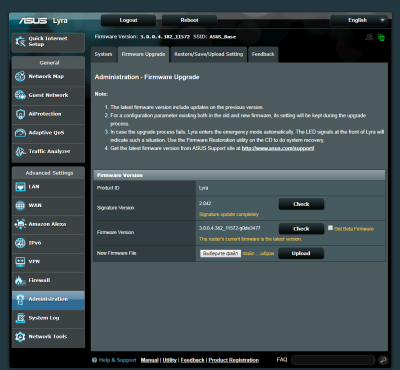

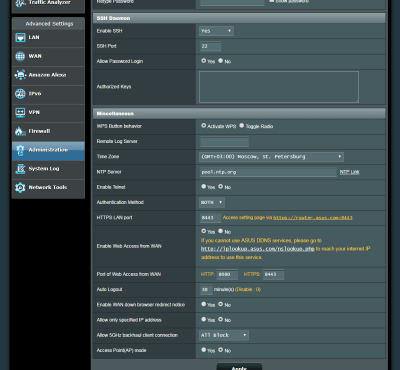

Прошивка здесь по большому счёту та же самая, что в других моделях ASUS, но часть функций и настроек отсутствует, а часть скрыта. Например, некоторые параметры Wi-Fi можно изменить, только прямо перейдя на http://router.asus.com/Advanced_Wireless_Content.asp, что разумно, так как неопытный пользователь может нарушить работу сети. Для тестов в этом разделе были принудительно выбраны наиболее скоростные режимы работы точек доступа. А вообще ASUS старается постепенно перенести всё управление параметрами в мобильное приложение. Часть функций — например, AiProtection (модуль Trend Micro Smart Home, см. обзор RT-AC87U) или отключение подсветки — доступна только в нём. И после настройки главного модуля Lyra оно нормально работает, в том числе удалённо, через Интернет.
 |
 |
 |
 |

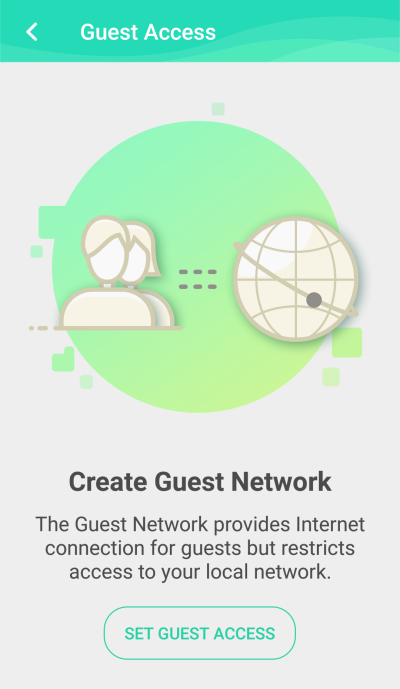

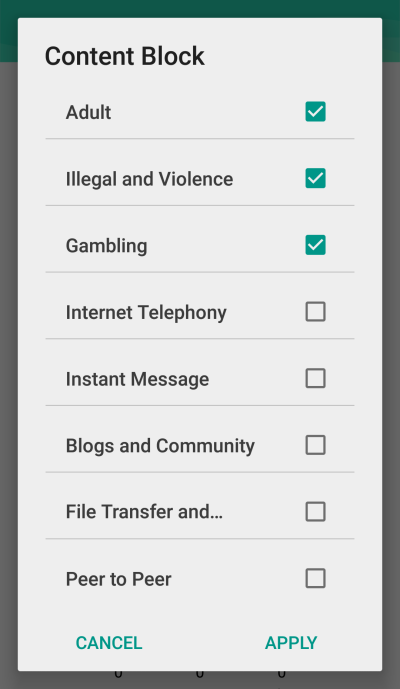

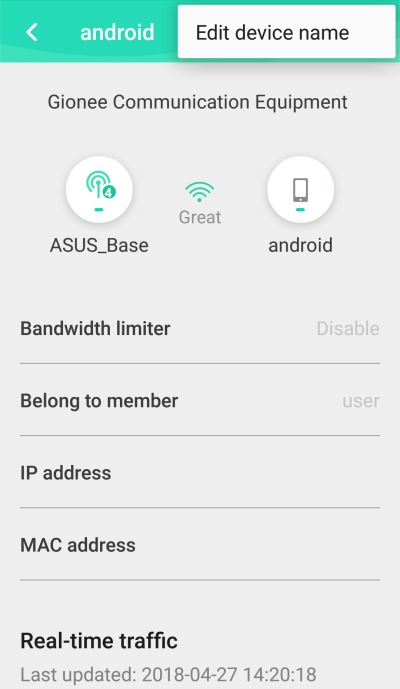

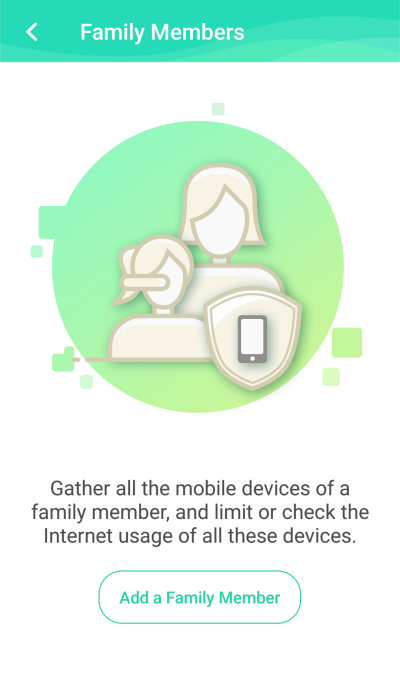

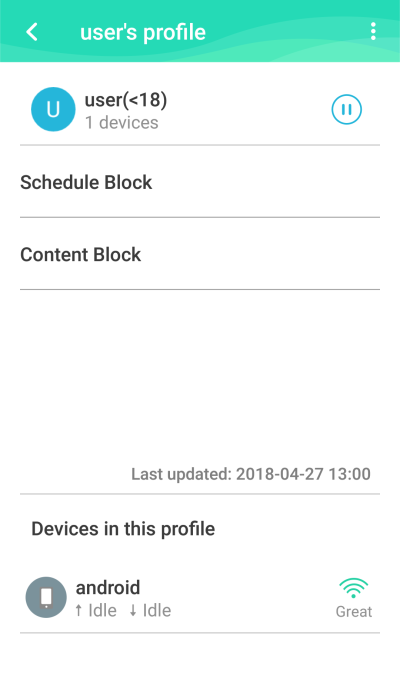

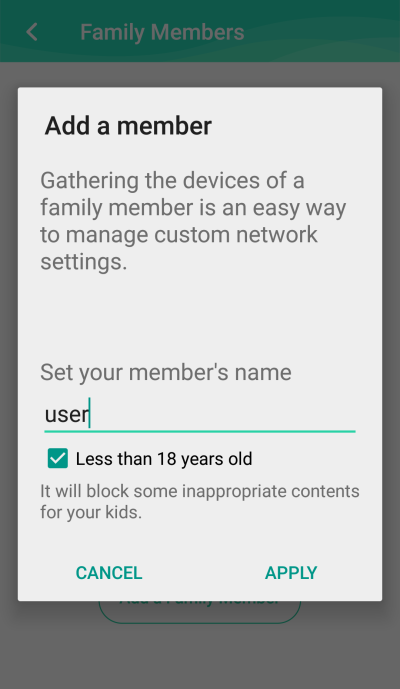

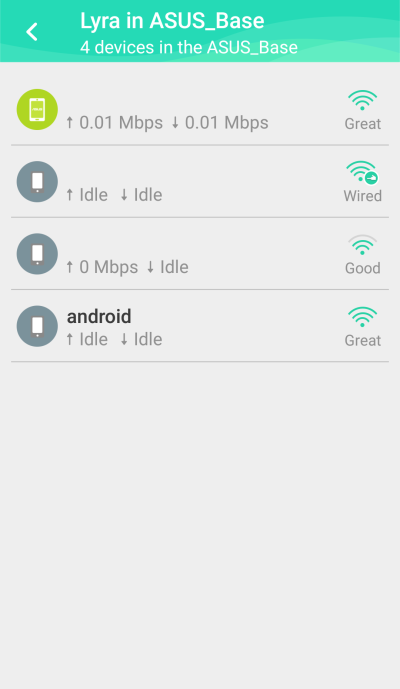

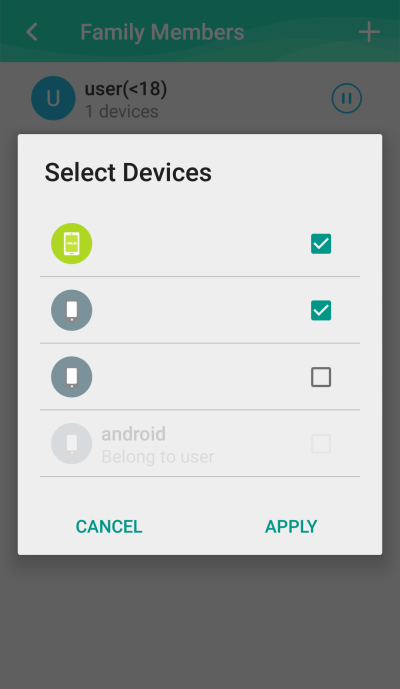

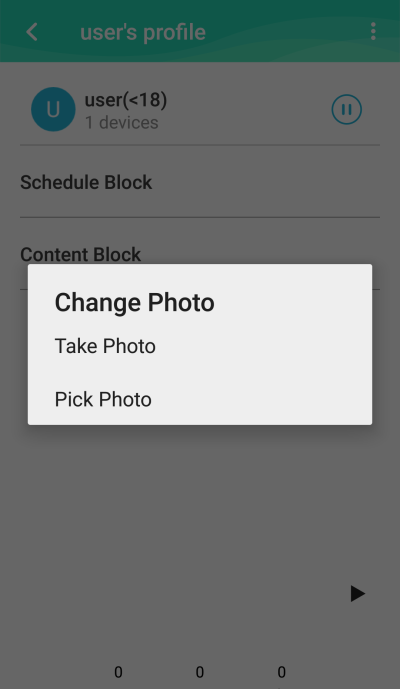

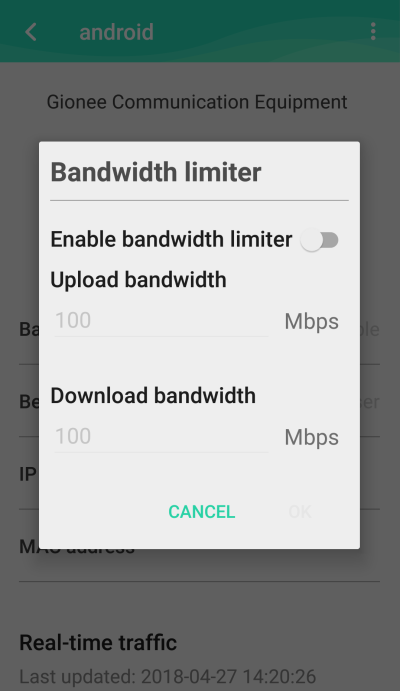

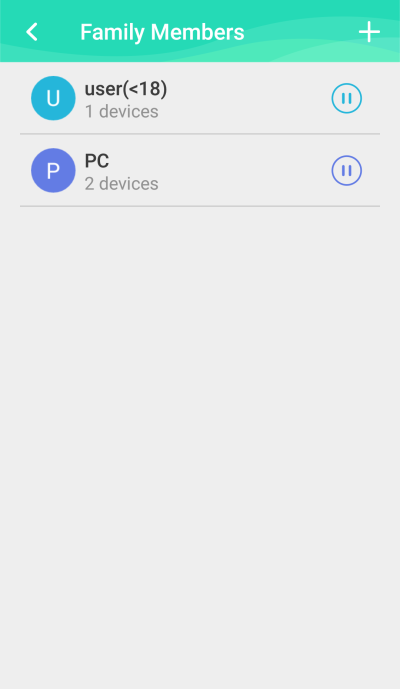

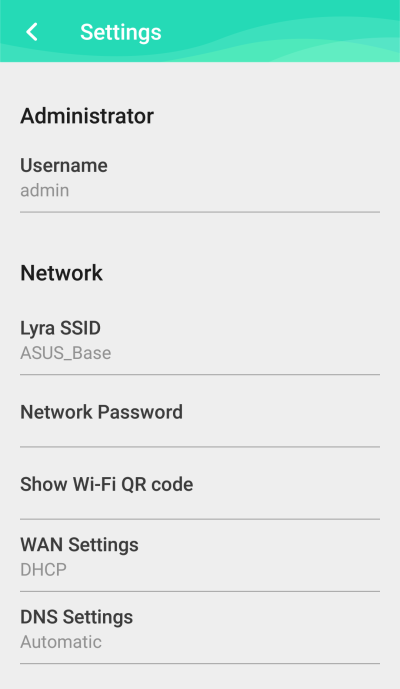

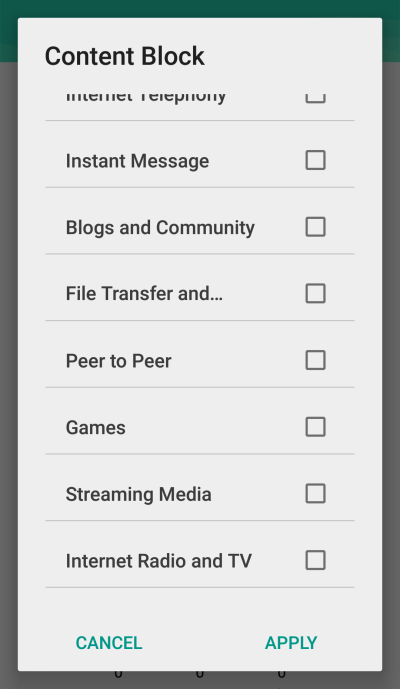

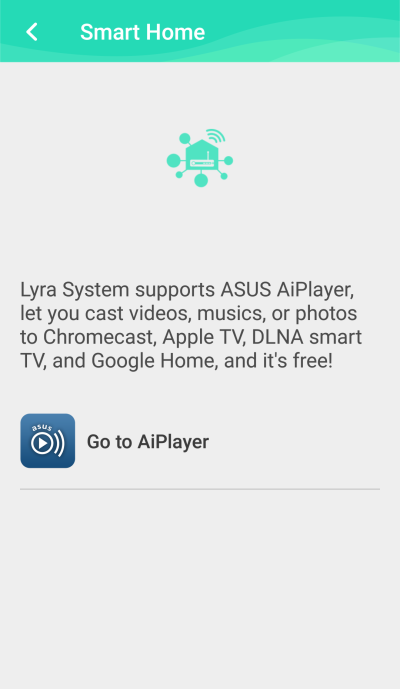

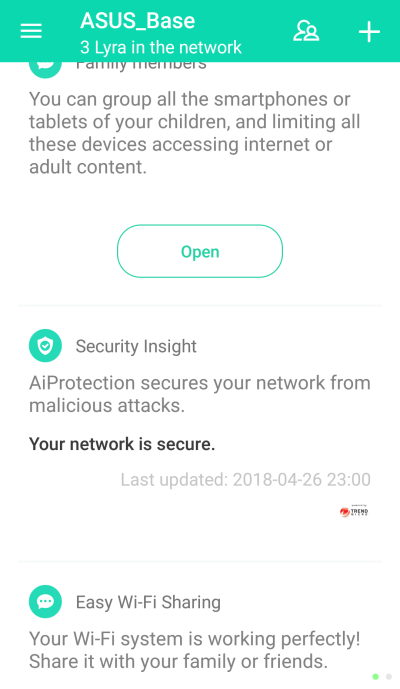

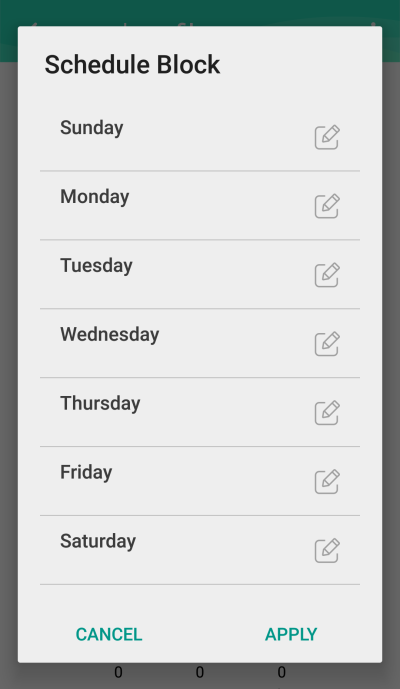

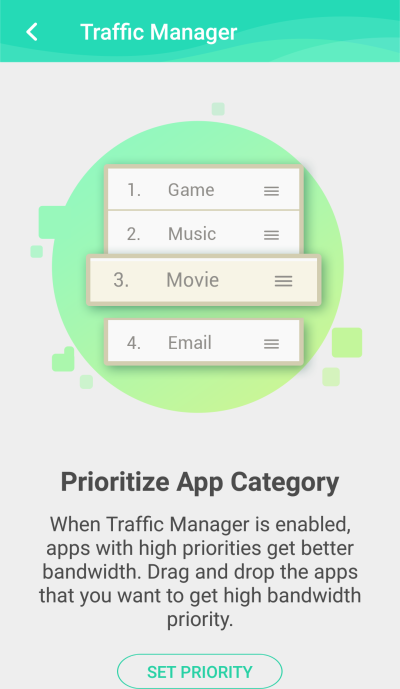

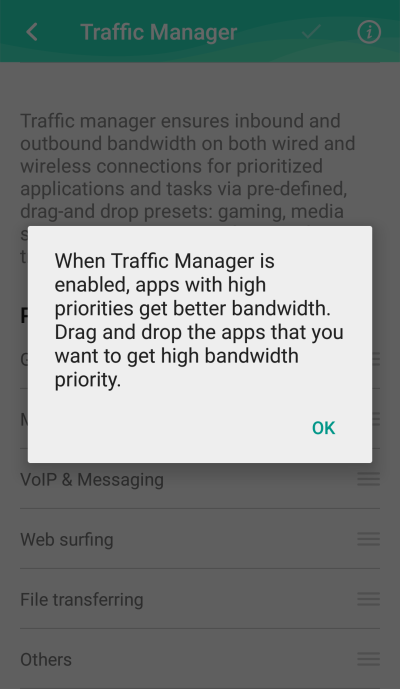

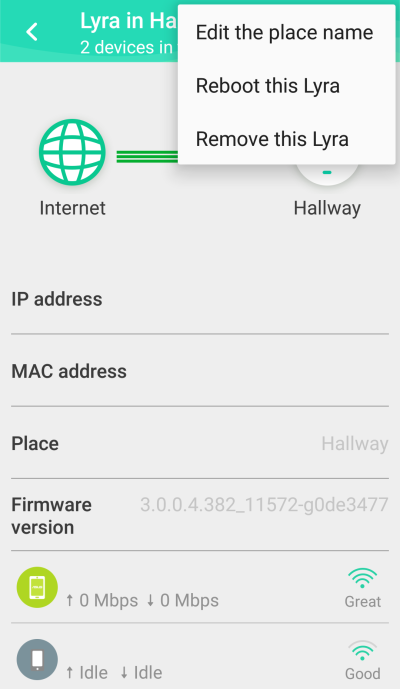

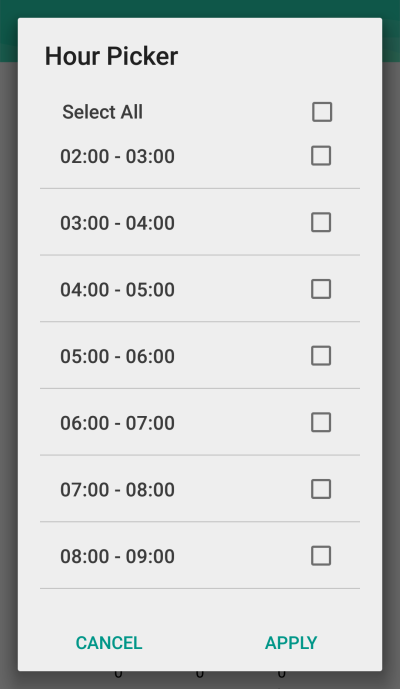

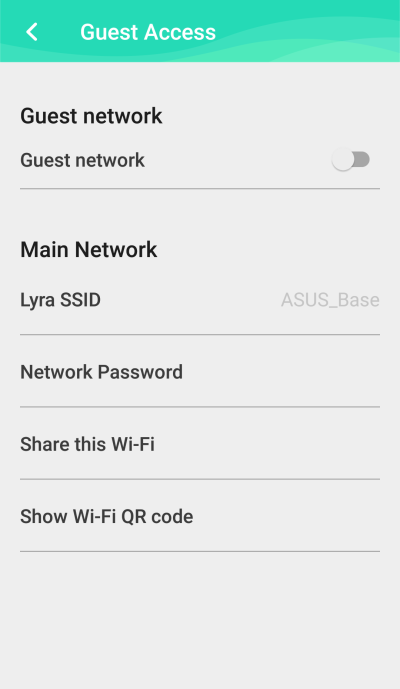

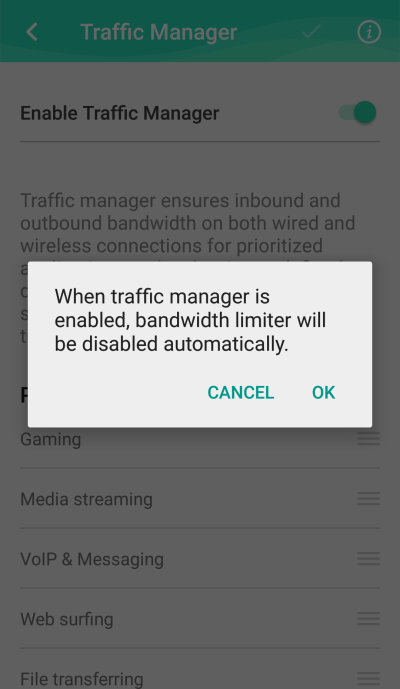

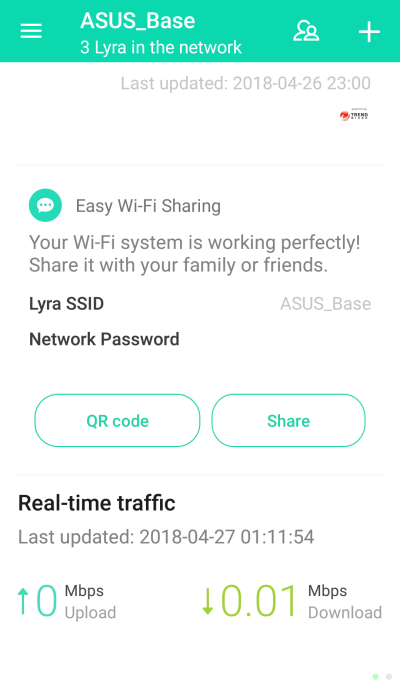

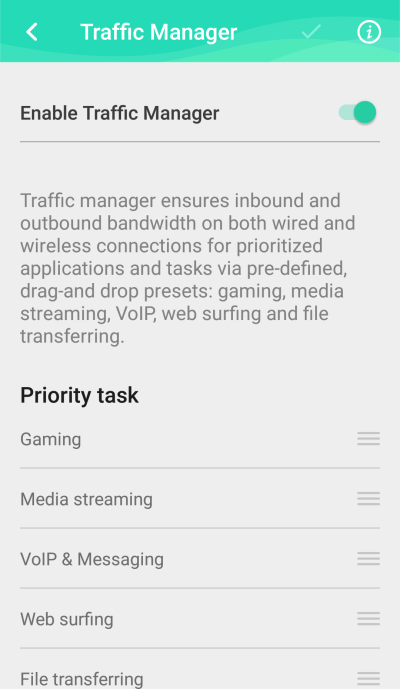

Что же такого доступно в приложении, чего нет в веб-интерфейсе? Настройки ограничения скорости каждого клиента, а также параметры приоритизации типов трафика. Создания профилей пользователей с привязкой к конкретным устройствам. Мониторинг потребления трафика каждого профиля (статистика не работает), а также функции родительского контроля: запрет на посещение различных категорий интернет-ресурсов и расписание доступа. В приложении также можно легко поделиться настройками Wi-Fi для подключения новых клиентов, отправив текстовое сообщение куда-либо или сгенерировав QR-код. Ещё Lyra предлагает установить AiPlayer — собственное приложение ASUS для потокового воспроизведения медиаконтента внутри локальной сети (см. обзор RP-AC56). В целом пока что приложение Lyra не позволяет полностью отказаться от веб-интерфейса, хотя ASUS явно к этому стремится.
Ожидаемая площадь покрытия Wi-Fi отдельного модуля Lyra не уточняется, но, к примеру, набор из трёх устройств заявлен как решение для 500 м2. У нас, конечно, таких площадей нет, так что для небольшого тестирования пришлось сделать немного искусственную конфигурацию сети. К головному модулю (в таблице обозначен как R) был подключён ещё один, располагавшийся в прямой видимости, как и рекомендует производитель. Ко второму по Wi-Fi, а потом по Ethernet подключался стенд (стационарный ПК с адаптером ASUS PCE-AC88, обозначен как A), находившийся в непосредственной близости от него. Это связано с тем, что сеть динамически реконфигурируется, так что третий модуль подключался то к главному, то ко второму, а быстро отследить это не удаётся. Фоновая деятельность всех остальных клиентов, подключенных к общей сети Lyra, не прерывалась.
В анализаторе Wi-Fi хорошо видно все три модуля и шесть точек доступа, а SSID опорной сети отсутствуют
Стенд самостоятельно подключался только к сети 802.11ac, что логично, так как диапазон 2,4 ГГц, мягко говоря, загружен. Если говорить точнее, то это сама Lyra выталкивала его в 5 ГГц. Показатели скорости как при проводном, так и при беспроводном подключении очень хорошие. Ещё раз стоит подчеркнуть, что тестовая конфигурация искусственна. Есть ещё один важный момент. Полудуплексные тесты с 64 одновременными потоками завершились неудачей, поэтому они здесь и не приведены. Другое замечание касается подключений PPTP/L2TP — роутер явно способен на более высокие скорости передачи данных по этим протоколам, хотя и текущие показатели должны быть приемлемыми для большинства пользователей. К тому же у них наблюдается явная асимметрия при многопоточных соединениях в дуплексе.
| ASUS Lyra | ||||||
| Потоки | 1 | 2 | 4 | 8 | 16 | 32 |
| Средняя скорость Wi-Fi 802.11ac 5 ГГц, mesh 1 hop, Мбит/с | ||||||
| A —> R | 149 | 235 | 301 | 304 | 285 | 257 |
| R —> A | 216 | 310 | 383 | 433 | 452 | 429 |
| A <—> R | 276 | 377 | 438 | 418 | 431 | 459 |
| Средняя скорость Wi-Fi 802.11ac 5 ГГц, ethernet 1 hop, Мбит/с | ||||||
| A —> R | 202 | 291 | 357 | 343 | 381 | 411 |
| R —> A | 300 | 369 | 445 | 459 | 461 | 471 |
| A <—> R | 341 | 368 | 426 | 423 | 424 | 420 |
| ASUS Lyra | ||||||
| Средняя скорость, Мбит/с | ||||||
| WAN → LAN × 1 | WAN → LAN × 8 | LAN → WAN × 1 | LAN → WAN × 8 | LAN ↔ WAN × 1 | LAN ↔ WAN × 8 | |
| NAT | 889 | 916 | 940 | 946 | 1306 | 1587 |
| PPPoE | 680 | 936 | 617 | 839 | 999 | 1251 |
| PPTP | 315 | 292 | 267 | 243 | 330 | 296 |
| PPTP (MPPE128) | 80 | 87 | 76 | 55 | 83 | 89 |
| L2TP | 377 | 358 | 249 | 193 | 327 | 332 |
Так что в качестве обычного домашнего роутера отдельный модуль Lyra сам по себе подойдёт не всем, хотя бы потому, что одного LAN-порта всё же мало. Но, признаться, необычный дизайн (эх, а если бы были ещё и разноцветные корпуса…) и красивая подсветка могут перевесить все недостатки, которых, в целом, не так уж и много. Сейчас ASUS точно надо доработать мастер настройки в приложении и веб-интерфейсе, подтянуть производительность VPN и довести до ума некоторые второстепенные функции, а следующий раз получше подумать над вентиляцией. Из плюсов можно выделить простоту добавления новых Lyra в сеть, достаточно хорошую функциональность, скорость работы сети, а заодно и цену. Да, последний пункт не должен смущать. Если уже есть собственный многоэтажный дом с общей площадью в несколько сотен квадратных метров, то уж расходы от 20 до 50 тысяч рублей на организацию сети Wi-Fi вряд ли сильно ударят по карману.
