Статья: Обзор материнской платы ASUS Prime X299-A: не Оптимус, но Прайм

13.11.2017

Во вселенной роботов-трансформеров, с которой киноманов познакомил небезызвестный голливудский режиссёр Майкл Бэй, лидер автоботов Оптимус Прайм — не только самый сильный трансформер, но и самый благородный рыцарь. Проявляя исключительную любовь к людям и заботу о них, Оптимус Прайм постоянно стремится совершенствовать окружающий мир, равно как и компания ASUS стремится совершенствовать свои материнские платы, включая одноимённую серию Prime.

В начале сентября мы уже протестировали ASUS Prime X299-Deluxe, которая оказалась идеальной во всём, за исключением цены. Сегодня же мы познакомимся с её младшей и более доступной сестрой – материнской платой ASUS Prime X299-A.

Данная модель отличается от флагмана отсутствием порта U.2 и модуля беспроводной сети — здесь только проводная. Также у неё на два высокоскоростных порта USB 3.1 Gen 2 меньше, нет некоторых кнопок на текстолите и скромнее комплектация с подсветкой. При этом вся элементная база у ASUS Prime X299-A точно такая же, как и у Deluxe-версии, а вот стоимость сразу на 35 % ниже. Похоже, что сегодня у нас на тестировании потенциальный хит. Впрочем, не будем забегать вперёд.

⇡#Обзор материнской платы ASUS Prime X299-A

⇡#Технические характеристики и стоимость

ASUS Prime X299-A
Поддерживаемые процессоры	Процессоры Intel Core X в исполнении LGA2066 (седьмое поколение микроархитектуры Core)
Чипсет	Intel X299 Express
Подсистема памяти	8 × DIMM DDR4 небуферизованной памяти объёмом до 128 Гбайт; четырёх- или двухканальный режим работы памяти (в зависимости от процессора); поддержка модулей с частотой 4000(O.C.)/3600(O.C.)/2666/2400/2133 МГц; поддержка Intel XMP (Extreme Memory Profile)
Разъёмы для плат расширения	3 слота PCI Express x16 3.0/2.0, режимы работы x16, x16/x16 и x16/x16/x8 с процессором с 44 линиями PCI-E; x16, x16/x8 и x16/x8/x1 с процессором с 28 линиями PCI-E; x16, x8/x8 и x8/x8/x1 с процессором с 16 линиями PCI-E; 2 слота PCI Express 3.0 x4; 1 слот PCI Express 3.0 x1
Масштабируемость видеоподсистемы	NVIDIA Quad-GPU/3-way/2-way SLI Technology; AMD Quad-GPU/3-way/2-way CrossFireX Technology
Интерфейсы накопителей	Чипсет Intel X299 Express: – 8 × SATA 3, пропускная способность до 6 Гбит/с; – поддержка RAID 0, 1, 5 и 10, Intel Optane Memory, Intel Rapid Storage, Intel Smart Response, NCQ, AHCI и Hot Plug. – 1 × M.2 (PCI Express x4, Gen 3/SATA), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280); – 1 × M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280/22110 в вертикальной ориентации)
Сетевые интерфейсы	Гигабитный сетевой контроллер Intel Gigabit LAN I219V (10/100/1000 Мбит); Поддержка технологий ASUS LANGuard и ROG GameFirst IV
Беспроводный сетевой интерфейс	Нет
Аудиоподсистема	8-канальный HD-кодек Crystal Sound 3 (Realtek ALC S1220A): – соотношение «сигнал — шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ; – японские аудиоконденсаторы Nichicon премиум-класса; – встроенный усилитель для наушников; – предрегулятор питания; – изоляция аудиозоны на текстолите платы; – левый и правый аудиоканалы расположены в разных слоях печатной платы; – поддержка определения типа подключённого устройства, многопотокового воспроизведения, переназначения разъёмов передней аудиопанели; – поддержка технологии DTS Headphone:X
Интерфейс USB	Чипсет Intel X299 Express: – 8 портов USB 3.1 Gen 1 (4 – на задней панели, 4 подключаются к двум разъёмам на плате); – 4 порта USB 2.0 (2 – на задней панели, 2 подключаются к разъёмам на плате). Два контроллера ASMedia ASM3142: – 3 порта USB 3.1 Gen 2 (Type-A и 1 Type-C на задней панели, 1 разъём порта на плате для передней панели корпуса)
Разъёмы и кнопки на задней панели	Кнопка USB BIOS Flashback; 2 порта USB 2.0; 2 порта USB 3.1 Gen 1 и сетевая LAN-розетка RJ-45; 2 порта USB 3.1 Gen 1; 2 порта USB 3.1 Gen 2 (Type-A + Type-C); оптический S/P-DIF-выход; 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Внутренние разъёмы на системной плате	24-контактный разъём питания EATX; 8-контактный разъём питания ATX 12 В; 4-контактный разъём питания ATX 12 В; 8 SATA 3; 2 M.2; коннектор M.2_FAN; 4 4-контактных разъёма для корпусных/процессорных вентиляторов с поддержкой PWM; 4-контактный разъём для помпы СЖО с поддержкой PWM; High AMP-разъём для вентилятора; разъём EXT_FAN; AAFP; 2 разъёма Aura RGB Strip; 2 разъёма USB 3.1 Gen 1 для подключения четырёх портов; разъём USB 3.1 Gen 2 для передней панели; разъём USB 2.0 для подключения двух портов; VROC HW Key; разъём Thunderbolt; разъём для термодатчика; кнопка включения; кнопка MemOK!; перемычка сброса CMOS; перемычка CPU_OV; группа разъёмов для передней панели
BIOS	128-Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; совместимость с ACPI 6.0; поддержка PnP 1.0a; поддержка SM BIOS 3.0; поддержка DMI 3.0; поддержка WfM 2.0; поддержка ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen и ASUS DRAM SPD (Serial Presence Detect)
Контроллер I/O	Nuvoton NCT6796D
Фирменные функции, технологии и особенности	OC Design – ASUS PRO Clock II Technology; ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5: – 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4 and Turbo Core App; AURA: – Aura RGB Strip Headers; – Aura Lighting Effects Synchronization with compatible ASUS ROG devices; ASUS Exclusive Features: – USB BIOS Flashback; – MemOK!; – AI Suite 3; – Ai Charger; – Onboard Button: Power; – ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface; – Turbo LAN; – Crystal Sound 3; – File Transfer; – Cloud GO!; – File Transfer; ASUS EZ DIY: – ASUS EZ Flash 3; – ASUS USB BIOS Flashback; – ASUS UEFI BIOS EZ Mode; – Multi-language BIOS; ASUS Q-Design: – ASUS Q-Shield; – ASUS Q-Code; – ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED); – ASUS Q-Slot; – ASUS Q-DIMM; – ASUS Q-Connector; Gaming Aesthetics: – 3D printing friendly; – AURA-RGB Lighting; M.2 Onboard
Форм-фактор, габариты (мм)	ATX, 305 × 244
Поддержка операционных систем	Windows 10 x64
Гарантия производителя, лет	3
Минимальная розничная стоимость, руб*	17 400

*по данным «Яндекс.Маркета» на 19.10.2017.

Упаковка и комплектация

Картонная коробка, в которой поставляется ASUS Prime X299-A, оформлена так же, как и у Deluxe-версии, но выглядит немного ярче, поскольку внимание потенциальных покупателей здесь акцентируется на системе подсветки AURA. На обратной стороне коробки перечисляются все компоненты платы и отдельно описаны её ключевые особенности.

Традиционная наклейка со штрихкодами и номерами размещена на одном из торцов коробки.

Комплектация у ASUS Prime X299-A скромная. Помимо платы, в коробке вы найдёте только четыре SATA-кабеля с защёлками, жёсткий соединительный мостик 2-way SLI, заглушку на заднюю панель, винты и вертикальную пластину для установки накопителя M.2. Ещё есть маленькая колодка для подключения кабелей.

Также в комплекте обнаруживаются инструкция по установке, диск с драйверами и утилитами и маленькая памятка пользователя.

Никаких бонусов у ASUS Prime X299-A нет – не тот ценовой уровень, как вы понимаете. Страна производства платы – Китай, гарантия – 3 года. В нашей стране плату можно купить по цене от 17,4 тысяч рублей, а в зарубежных магазинах – от 218 евро (~14,9 тыс. руб.) без учёта стоимости доставки. Отметим, что для материнской платы с разъёмом LGA2066 это весьма демократичная стоимость.

⇡#Дизайн и особенности

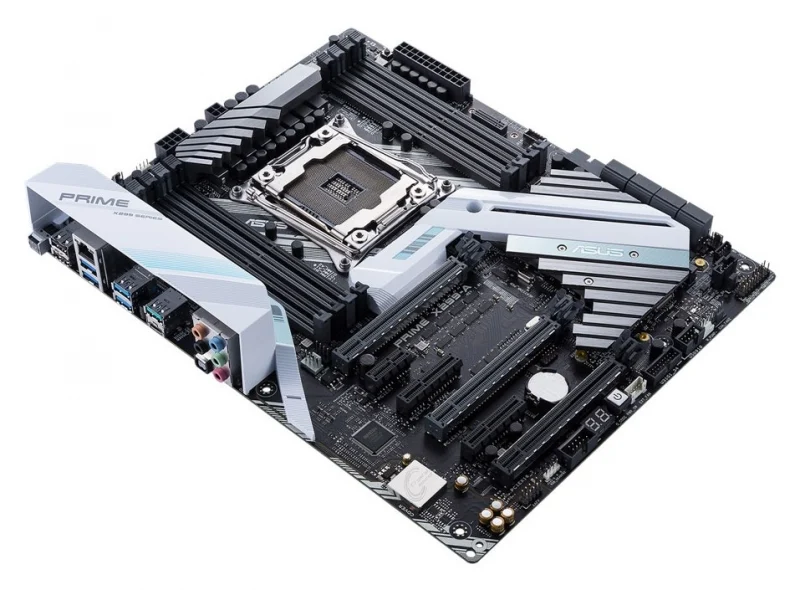

ASUS Prime X299-A выполнена в той же цветовой гамме, что и Deluxe-версия, да и вообще внешне очень похожа на флагманскую плату. Компоновка у данной модели классическая, а довольно большая часть текстолита с лицевой стороны закрыта пластиковым кожухом и радиаторами.

В дизайне нет ничего яркого и радикально выделяющегося, чем вроде как подчёркивается серьёзность продукта. Размеры платы составляют 305 × 244 мм, то есть она относится к стандартному форм-фактору ATX.

На заднюю панель ASUS Prime X299-A выведены кнопка USB BIOS Flashback, восемь USB-портов, включая высокоскоростные USB 3.1 Gen 2, одна сетевая розетка RJ45 и аудиоразъёмы.

Свободного места здесь осталось ещё довольно много.

Без кожуха и радиаторов, которые крепятся сквозь текстолит винтами, плата выглядит следующим образом.

Её порты и особенности приведены на схеме с сайта ASUS.

Оттуда же можно скачать и инструкцию по эксплуатации ASUS Prime X299-A, в которой вы найдёте более точное и детальное обозначение всех портов.

Процессорный разъём LGA2066 на плате отличается от себе подобных только отверстием для термодатчика в центре.

Разумеется, ASUS Prime X299-A поддерживает все процессоры Intel в конструктивном исполнении LGA2066, выпущенные или планируемые к выпуску в ближайшее время, причём большинство из них – уже с довольно ранней версии BIOS 0402 от 20 июня 2017 года.

Восьмифазная система питания процессора здесь точно такая же, как и у Deluxe-версии, — она состоит из твердотельных конденсаторов и дросселей с ферритовым сердечником.

За управление питанием процессора отвечает контроллер Digi+ VRM ASP1405I.

Несмотря на значительную разницу в стоимости между ASUS Prime X299-A и ASUS Prime X299-Deluxe, на плате сохранен внешний тактовый генератор базовой частоты – ASUS Pro Clock II.

Работая в тандеме с микросхемой Turbo Processing Unit (TPU), ASUS Pro Clock II способен в автоматическом режиме разогнать процессор и в теории обеспечить при этом оптимальное сочетание всех параметров.

Со своей стороны отметим, что до той точности и тех результатов, которые можно получить при ручной настройке параметров системы при разгоне, этому тандему контроллеров ещё довольно далеко.

Питанием плата обеспечивается через 24-контактный, 8-контактный и дополнительный, 4-контактный, разъёмы.

Все восемь слотов для модулей оперативной памяти лишены металлизированной оболочки и усиленной перемычки ключа, но оснащены защёлками только с одной стороны и попарно выкрашены в разные цвета.

В зависимости от типа установленного в плату процессора, максимальный объём памяти на ней может достигать 64 (Skylake-X) или 128 Гбайт (Kaby Lake-X). С перечнем поддерживаемых частот памяти ситуация интересна тем, что в характеристиках платы указаны только такие частоты: 4000 (O.C.), 3600 (O.C.), 2666, 2400 и 2133 МГц. При этом в BIOS доступно как минимум вдвое больше частот памяти — от 2133 до 4133 МГц с шагом 133 МГц. То есть по факту и здесь никаких отличий от Deluxe-версии нет. Поддерживается работа с профилями XMP (Extreme Memory Profile), также для этой платы сертифицирован большой перечень комплектов памяти.

Отметим кнопку MemOK! рядом со слотами памяти, у верхнего правого угла текстолита.

Как мы недавно убедились, такая кнопка есть не на всех платах, выпускаемых тайваньской компанией.

ASUS Prime X299-A оснащена шестью слотами PCI Express 3.0. Три из них имеют металлизированную оболочку SafeSlot.

Она усиливает эти слоты в 1,8 раза на излом и в 1,6 раза на выдёргивание.

Плата может одновременно работать с двумя или тремя видеокартами в режимах AMD CrossFireX или NVIDIA SLI. Как вы наверняка уже знаете, работоспособность таких связок будет напрямую зависеть от установленного в плату процессора и количества PCI-E-линий в нём. Все возможные варианты приведены в трёх таблицах из инструкции по эксплуатации.

Как и практически на всех платах данного класса, за распределение линий PCI-E на ASUS Prime X299-A отвечают мультиплексоры ASM1480.

Если верить официальному сайту Intel, стоимость чипсета Intel X299 Express, лежащего в основе всех плат с процессорным разъёмом LGA2066, составляет 74 доллара США.

Получается, что всё остальное на плате ASUS Prime X299-A стоит около 140 долларов США.

ASUS Prime X299-A оснащена восемью чипсетными портами SATA III с пропускной способностью до 6 Гбит/с.

Кроме них, на плате есть два порта M.2 с пропускной способностью до 32 Гбит/с. Основной, M.2_1, расположен в зоне между вторым и третьим слотом PCI Express x16 — он может работать как с SATA-, так и с PCI Express-накопителями длиной до 80 мм.

Второй сориентирован вертикально, в нём накопители закрепляются с помощью входящей в комплект пластины ASUS Hyper M.2 x4. Этот порт поддерживает только накопители PCI Express, зато длиной до 110 мм.

В общей сложности на ASUS Prime X299-A 15 портов USB. Чипсет Intel X299 Express обеспечивает работу 12 портов, из которых 8 относятся к USB 3.1 Gen 1 — они поровну разделены между задней панелью платы и внутренними разъёмами на текстолите. Ещё четыре порта USB 2.0 распределены по плате так же, как и USB 3.1 Gen 1.

Высокоскоростных портов USB 3.1 Gen 2 на ASUS Prime X299-A три штуки, и все они реализованы контроллерами ASMedia ASM3142 (перемаркированный ASM1142). Два выведены на заднюю панель (разъёмы Type-A и Type-C), а ещё один, внутренний, предназначен для передней панели корпуса системного блока.

Пропускная способность трёх этих интерфейсов может достигать 10 Гбит/с.

Сетевой контроллер на ASUS Prime X299-A только один – гигабитный Intel WGI219-V с интегрированной системой защиты от электрических перегрузок ASUS LANGuard.

Поддерживается функция Turbo LAN с технологией управления сетевым трафиком cFosSpeed, которая позволяет снизить время доступа и повысить скорость соединения.

Плата оснащается восьмиканальным HD-кодеком Crystal Sound 3, в основе которого лежит микросхема Realtek ALC S1220A, экранированная металлическим кожухом.

В состав аудиосистемы входит пять «аудиофильских» конденсаторов Nichicon японского производства, встроенный усилитель для наушников и предрегулятор питания. Кроме этого, левый и правый каналы разведены по разным слоям текстолита, а вся зона аудио на плате изолирована от остальных элементов токонепроводящей полосой.

Все эти оптимизации позволили производителю добиться соотношения «сигнал — шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ. Кроме того, поддерживается технология объёмного звучания DTS Headphone:X.

Никаких особенностей в контроллере Super I/O платы ASUS Prime X299-A здесь нет – это хорошо знакомый нам Nuvoton NCT6796D.

Плата поддерживает одновременное подключение 7 вентиляторов и управление ими. Один из разъёмов имеет повышенную мощность и способен обеспечить током требовательные помпы систем жидкостного охлаждения.

Есть на плате и разъём для подключения внешнего контроллера вентиляторов и термодатчиков – Fan Extension Card. Кстати, один разъём для внешнего термодатчика есть прямо на плате.

На нижнем крае текстолита платы, помимо привычных разъёмов, отметим кнопку включения и индикатор POST-кодов.

Там же можно найти один из двух разъёмов для кабеля внешней подсветки (второй расположен вверху у 8-контактного разъёма питания). Максимальная сила тока на каждом таком разъёме достигает 2 А. Поддерживаются RGB-ленты длиной до двух метров.

Световых эффектов в системе подсветки ASUS Aura, похоже, ещё добавилось, а управляет ей на плате одноимённый контроллер.

Охлаждение на ASUS Prime X299-A очень скромное: небольшой радиатор с термопрокладкой на элементах цепи VRM и второй радиатор на чипсете. Он же, кстати, охлаждает и накопители в горизонтальном M.2.
