Статья: Обзор корпуса Dr Zaber Sentry, или Как собрать компактный, но очень мощный игровой ПК

Dr Zaber Sentry — это польский проект компактного корпуса, который вынашивался больше двух лет на известном среди компьютерных энтузиастов форуме [H]ardForum. В январе этого года братья Забер наконец-то запустили полноценную кампанию на краудфандинг-площадке Indiegogo. В результате меньше чем за час была собрана необходимая сумма, а за отведенный месяц энтузиасты со всего мира заказали 922 корпуса. Принял участие в этой кампании и я, а потому спешу поделиться своими впечатлениями и, возможно, замотивировать читателей почаще участвовать в подобных мероприятиях.

⇡#Такое не (всегда) купишь в магазине

Sentry — это далеко не единственный проект по созданию компьютерного корпуса при помощи краудфандинг-сервисов Indiegogo и Kickstarter. В свое время ошеломительного успеха добились такие разработки, как DAN A4-SFX, NCASE M1 и NFC S4 Mini. Проведение успешных кампаний позволило не только выпустить несколько небольших партий эксклюзивной продукции, но и наладить серийное производство. Тот же DAN A4-SFX можно приобрести в интернет магазинах Германии и Англии, а NCASE M1 и NFC S4 Mini можно заказать онлайн на официальных сайтах этих устройств. Аналогичную цель преследуют и в Dr Zaber. После завершения краудфандинг-кампании и рассылки всех выкупленных образцов производитель планирует начать полноценное серийное производство.

Так получается, что в основном энтузиасты стараются создать как можно более компактные устройства. Потому что это интересно — собрать мощный игровой ПК в металлической «коробке» объемом 7-10 литров. Sentry позиционируется производителем как Console-sized gaming PC case (корпус для геймерского ПК размером с консоль). Поэтому и сравнивается устройство с современными игровыми приставками Xbox One и PlayStation 4. Как видите, Sentry по габаритам вполне сравним с Xbox One.

В розничной продаже вы найдете большое количество компактных корпусов. В таблицу занесены такие популярные модели, как Fractal Design Node 202 и SilverStone Raven RVZ02. Однако Sentry претендует на звание самого небольшого кейса, способного, тем не менее, вместить полноценную видеокарту.

⇡#Характеристики, особенности конструкции, совместимость

Sentry — это типичный корпус форм-фактора Slim Desktop. Такие устройства пользуются заслуженной популярностью сразу по двум причинам. Во-первых, их можно расположить как вертикально, так и горизонтально. Первый вариант хорошо подходит, если системный блок будет стоять рядом с монитором. Второй вариант отлично вписывается в консольную концепцию, когда ПК располагается в нише под телевизором. Во-вторых, как я уже сказал, многие Slim Desktop-корпуса поддерживают установку полноценных дискретных видеокарт.

Прямиком из Польши ко мне приехал семпл под номером 179 — по крайней мере, табличка именно с таким числом красуется на задней стенке корпуса. Полный список характеристик Sentry приведен в таблице.

Корпус приехал в небольшой картонной коробке. Знаете, у некоторых игровых ноутбуков с 15,6-дюймовыми экранами упаковка оказывается больше. Производитель не обманул: Sentry при своих размерах действительно легко помещается в рюкзаке. Не знаю, практикуются ли еще среди энтузиастов LAN-вечеринки, но система на базе этого корпуса станет отличным «походным» десктопом. Именно такой целью задавались, в частности, разработчики NFC S4 Mini.

Помимо самого корпуса, в картонной коробке я нашел полный набор крепежных элементов, подставку для установки Sentry в вертикальном положении и  ножки для установки устройства в горизонтальном положении, гибкий шлейф для подключения видеокарты, рамки для крепления 2,5-дюймовых накопителей, кабель с двумя разъемами USB 3.0 А-типа, а также пошаговую инструкцию по сборке всего этого добра в единое целое.

В горизонтальном положении Sentry опирается на четыре резиновые ножки, которые вставляются в специальные пазы на одной из боковых стенок. В вертикальном — на специальную подставку. Предусмотрен и третий способ инсталляции — настенный.

Большинство винтов имеет внутренний шестигранник 2 мм — небольшой Г-образный ключ для них идет в комплекте с корпусом. Я понимаю, что использование данного крепежа делает Sentry брутальным и еще более симпатичным, однако работать тонюсеньким имбусовым ключом не очень удобно, а ведь при помощи винтов с шестигранниками крепится и блок питания, и материнская плата, и видеокарта.

Внешность у Sentry, кстати, на любителя. Мне — нравится, потому что дизайн у корпуса простой и строгий. Участники кампании могли выбрать один из двух цветов — помимо черной модификации, была доступна и белая. На мой взгляд, черный вариант у поляков получился более практичным. В конструкции устройства применяется только металл, а именно миллиметровая оцинкованная сталь, покрытая структурной порошковой краской. Нельзя не отметить, что Sentry сильно напоминает NFC S4 Mini.

Обе боковые панели корпуса имеют перфорацию. С одной стороны расположена решетка для вентиляции видеокарты, с другой — материнской платы и блока питания.

Также перфорация имеется сверху и снизу корпуса. Использование конструкции формата «дуршлаг» вполне оправданно: размеры у устройства небольшие, но железо установить хочется помощнее. Забегая вперед, скажу, что после почти двух месяцев использования Sentry в нем практически не накопилось пыли.

На передней панели есть только круглая кнопка включения (во время работы ободок клавиши подсвечивается красным цветом) и два разъема USB 3.0. Думаю, не всех устроит такой набор портов. Как минимум, на переднюю панель просится пара 3,5-мм мини-джеков для подключения микрофона и наушников.

USB-порты на передней панели подключены с помощью съемного гибкого кабеля. Так сделано специально, потому что заранее прикрепленный провод усложнит процесс установки блока питания.

Sentry качественно «скроен» и снаружи, и внутри. Так как мы имеем дело с корпусом Slim Desktop, то все комплектующие располагаются в одной плоскости, но для видеокарты имеется своя отдельная секция, для материнской платы и блока питания — своя, а 2,5-дюймовые накопители (как правило, поддерживается только такой формат запоминающих устройств) устанавливаются либо в специальные корзины сверху, как у Sentry, либо в отдельный «кармашек», как у Fractal Design Node 202.

Slim Desktop является довольно универсальным типоразмером для сборки компактного системного блока. Корпуса такого форм-фактора отлично подойдут и для создания игрового ПК, и для офисной «печатной машинки», и для небольшой рабочей станции. Например, Sentry позволяет установить до пяти 2,5-дюймовых накопителей. Для этого, правда, придется отказаться от использования дискретной графики и блока питания формата SFX-XL длиной 130 мм. Вместе с видеокартой длиной до 200 мм можно разместить до трех 2,5-дюймовых ЗУ. То есть Sentry может выступить и в роли медиацентра. При установке 3D-ускорителя большей длины остаются доступны только два гнезда для накопителей при условии использования SFX-блока длиной до 100 мм.

Длина видеокарты не должна превышать 305 мм. Поддерживаются исключительно двухслотовые графические адаптеры. Первоначально я планировал установить между боковой стенкой и 3D-ускорителем два 120-мм вентилятора толщиной 15 мм (чтобы видеокарте было комфортнее работать), но затея оказалась неудачной — свободного пространства в Sentry катастрофически не хватает.

Есть у устройства ограничения и по высоте устанавливаемого графического адаптера. В этом файле собран большой список поддерживаемых видеокарт. Я же для корпусов Slim Desktop рекомендую брать эталонную модель, то есть видеокарту с кулером blower-типа.

Высота процессорного кулера не должна превышать 47 мм. В итоге, зная все ограничения, которыми обладает Sentry, можно приступать к подбору конфигурации для тестирования и сборке системы.

⇡#Особенности сборки и выбора железа

В 2017 году фанатам мини-ПК есть чем «поживиться»: на момент написания статьи актуальными считались сразу четыре платформы: LGA1151 для процессоров Skylake и Kaby Lake, AM4 для процессоров Ryzen, LGA2011-v3 для процессоров Haswell-E и Broadwell-E, LGA2066 для процессоров Skylake-X и Kaby Lake-X.

Справедливости ради отмечу, что две платформы из четырех не предлагают широкий выбор материнских плат. Так, для процессоров Haswell-E/Broadwell-E (LGA2011-v3) и Skylake-X/Kaby Lake-X (LGA2066) в продаже вы найдете всего по одной системной плате — обе компании ASRock. Самый распространенный, самый проверенный и, пожалуй, самый удачный вариант для компактного игрового ПК — это платформа LGA1151 для чипов Skylake и Kaby Lake. Не так давно я изучил возможности сразу шести матплат форм-фактора mini-ITX, при помощи которых можно в том числе и разогнать центральный процессор.

Приятно, что с выходом процессоров Ryzen в «большую игру» вернулась и AMD. В продаже вы найдете сразу несколько mini-ITX-плат для процессоров этой компании, которые подойдут для наших целей. С выбором кулера под сокет AM4 тоже проблем не возникнет.

В комментариях к обзорам подобных корпусов часто просят собирать на базе таких устройств максимально производительные конфигурации. Желание понятное, так как небольшие размеры корпусов накладывают свои ограничения. Давайте попробуем. Еще в январе на базе Sentry я решил собрать игровую систему с 10-ядерным Core i7-6950X, 32 Гбайт оперативной памяти, двумя твердотельными накопителями и NVIDIA GeForce GTX 1080 Ti.

Материнская плата форм-фактора mini-ITX для процессоров Haswell-E и Broadwell-E в продаже есть всего одна — это ASRock X99E-ITX/ac. Поэтому приходится мириться со всеми ее конструктивными особенностями. Например, использование процессорного гнезда LGA-2011-v3 серверного типа (Narrow ILM) вкупе с небольшими размерами Sentry накладывает серьезные ограничения при выборе процессорной системы охлаждения — в продаже не так много кулеров высотой до 47 мм, оснащенных соответствующим крепежом. Был вариант использовать необслуживаемую систему водяного охлаждения, но он отпал из-за желания установить именно GeForce GTX 1080 Ti. В итоге мой выбор пал на серверную модель Dynatron T-318. Это полностью медный радиатор, вдобавок оснащенный испарительной камерой. По данным производителя, кулер способен отвести от чипа до 160 Вт тепла, но что-то мне подсказывает, что речь идет об охлаждении CPU в хорошо проветриваемой серверной стойке, а не 7-литровом компактном корпусе.

Дополнительно к Dynatron T-318 надо было выбрать вентилятор. Первоначально я планировал протестировать сразу несколько крыльчаток, а затем выбрать наиболее подходящий вариант, но в итоге в корпус влезла только модель Prolimatech Ultra Sleek Vortex 12 толщиной всего 15 мм.

В принципе, с выбором остальных комплектующих никаких проблем не возникло. В Sentry спокойно помещаются любые блоки питания формата SFX. Видеокарту в таких системах стоит использовать с кулером Blower-типа, так как тангенциальный вентилятор лучше выдувает нагретый воздух за пределы корпуса.

Не так давно на нашем сайте вышла подробная инструкция по самостоятельной сборке системного блока. В материале, предназначенном в основном для новичков, я использовал комплектующие классического типоразмера ATX. В случае Sentry и ему подобных корпусов придется тщательнее выбирать железо, но сам принцип сборки компьютерных устройств практически не меняется.

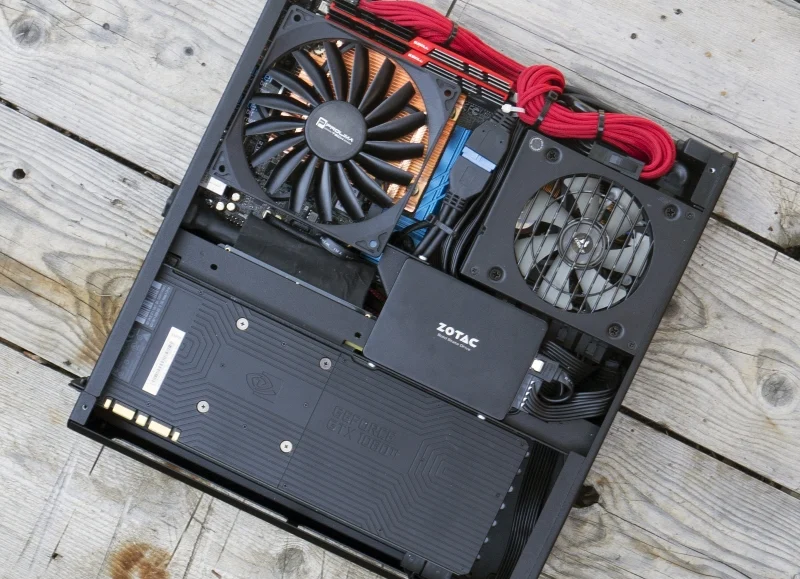

Алгоритм сборки выглядел следующим образом:

• Установка центрального процессора, кулера, оперативной памяти и M.2-накопителя на материнской плате.
• Установка в корпусе блока питания.
• Установка материнской платы в корпусе.
• Подключение к материнской плате всех кабелей от блока питания, корпуса и накопителей.
• Подключение гибкого шлейфа PCI Express x16 для видеокарты.
• Установка SATA-накопителя.
• Установка видеокарты.
• Установка вентилятора Prolimatech Ultra Sleek Vortex 12.

Как видите, ничего сложного нет, однако во время сборки я столкнулся с двумя моментами. Во-первых, не хватило длины 24-пинового кабеля блока питания Corsair SF600. Инженеры ASRock при проектировании X99E-ITX/ac зачем-то разместили коннектор в верхней части платы, в то время как обычно в матплатах форм-фактора mini-ITX он распаян в правой части. Там же, как правило, расположены два слота DIMM для установки модулей оперативной памяти. В итоге пришлось использовать 30-сантиметровый удлинитель BitFenix Alchemy 24pin. Во-вторых, у ASRock X99E-ITX неудачно расположен внутренний разъем USB 3.0. Опять же, ему место ближе к правому краю печатной платы. В случае с Sentry пришлось USB-кабель от корпуса подключать через переходник к внутреннему порту USB 2.0. В противном случае не влезал 120-мм вентилятор.

Сам Prolimatech Ultra Sleek Vortex 12 пришлось устанавливать на Dynatron T-318 с помощью подручных материалов, так как никакой системы крепежа не предусмотрено. Мне удалось «приколхозить» крыльчатку при помощи величайшего изобретения XX века — клейкой ленты.

Интересно, что в Sentry (да и в другой корпус формата Slim Desktop) вполне реально установить односекционную СВО. Правда, в таком случае придется либо отказаться от дискретной видеокарты, либо использовать графический ускоритель небольшой длины. На фото выше в систему установлена Radeon R9 NANO длиной 152 мм. Оставшееся место занимает радиатор «водянки».
