Хорошо известная нашим постоянным читателям компания ID-Cooling в прошлом году сконцентрировалась на обновлении систем жидкостного охлаждения, и в целом данная работа не прошла безрезультатно. Как оказалось, компания не забыла и про сегмент воздушных кулеров для процессоров, причём на сей раз ID-Cooling решилась сразу войти в топ-класс, анонсировав в конце прошлого года новую модель ID-Cooling SE-207.
Если судить по характеристикам, у SE-207 есть все предпосылки, чтобы если уж не сместить кого-то из лидеров воздушного охлаждения, то вплотную приблизиться к ним. Давайте познакомимся с новым двухбашенным кулером и проверим его эффективность и уровень шума.
⇡#Технические характеристики и рекомендованная стоимость
| Наименование технических характеристик | ID-Cooling SE-207 |
|---|---|
| Размеры кулера (В х Ш х Т), вентилятора, мм | 159 × 122 × 139 |
| (120 × 120 × 25) | |
| Полная масса, г | 950 (720 – радиатор) |
| Материал радиатора и конструкция | Двухбашенная конструкция из алюминиевых пластин на 7 медных тепловых трубках диаметром 6 мм, проходящих через медное никелированное основание |
| Количество пластин радиатора, шт. | 88 (44 × 2) |
| Толщина пластин радиатора, мм | 0,4 |
| Межрёберное расстояние, мм | 1,9 |
| Расчётная площадь радиатора, см2 | 9 088 |
| Термическое сопротивление, °С/W | – |
| Тип и модель вентилятора | ID-Cooling WF-12025 |
| Скорость вращения вентилятора, об/мин | 1300 и 700–1800 |
| Воздушный поток, CFM | 56,2 и 74,5 (макс.) |
| Уровень шума, дБА | 30,1 и 18,0–35,2 |
| Статическое давление, мм H2O | 1,62 (макс.) и 2,15 (макс.) |
| Количество и тип подшипников вентилятора | 1, гидродинамический |
| Время наработки вентилятора на отказ, часов/лет | н/д |
| Номинальное/стартовое напряжение вентилятора, В | 12 / 2,6 и 3,2 |
| Сила тока вентилятора, А | 0,18 |
| Заявленное/измеренное энергопотребление вентилятора, Вт | 2,20 и 3,00 / 2,32 и 2,47 |
| Возможность установки на процессоры с разъёмами | Intel LGA115x/1366/2011(v3)/2066 AMD Socket AM2(+)/AM3(+)/AM4/FM1/FM2(+) |
| Максимальный уровень TDP процессора, Вт | 200 |
| Дополнительно (особенности) | Возможность установки третьего 120-мм вентилятора, термопаста ID-Cooling ID-TG11 1,0 г [5,15 Вт/(м·К)] |
| Гарантийный срок, лет | 3 |
| Рекомендованная стоимость, $ | 59,99 |
Упаковка и комплектация
ID-Cooling SE-207 запечатан в картонную коробку средних размеров. На её лицевой стороне изображён сам кулер и указано название модели.
Обратная и боковые стороны коробки отведены под описание особенностей системы охлаждения, её технические характеристики и перечень поддерживаемых платформ.
 |
 |
 |
Внутри картонной коробки кулер зафиксирован в дополнительной мягкой вставке с отверстиями, которая исключает его перемещение в упаковке. Сверху размещены две плоские коробки, в одной из которых находится дополнительный вентилятор, а во второй – комплектующие.
В числе последних можно найти усилительную пластину на обратную сторону материнской платы, две пары стальных направляющих для платформ с процессорами Intel или AMD, четыре проволочных крепления для вентиляторов, набор винтов, гаек и шайб, а также инструкцию по установке.
Добавим, что ID-Cooling SE-207 комплектуется фирменным термоинтерфейсом ID-Cooling ID-TG11 массой 1 грамм и теплопроводностью 5,15 Вт/(м·К).
Система охлаждения производится в Китае и рекомендуется в розничную продажу по цене 59,99 доллара США, что даже чуть ниже стоимости большинства так называемых суперкулеров. В России SE-207 пока не продаётся, но в скором времени должна поступить в магазины, как и другие системы охлаждения компании. Гарантийный срок – три года.
⇡#Особенности конструкции
ID-Cooling SE-207 можно назвать классическим двухбашенным кулером, в котором за распределение тепла отвечают два параллельно расположенных радиатора, базирующиеся на тепловых трубках. Несмотря на такую простоту конструкции, новинка выглядит интересно и привлекательно, а особую изысканность ее конструкции придаёт очень красивая верхняя крышка с логотипом компании-производителя.
 |
 |
|
 |
 |
Высота кулера составляет 159 мм, ширина равна 122 мм, а толщина – 139 мм. Весит новинка всего 950 граммов – это сравнительно немного для воздушной системы охлаждения, претендующей на приставку «супер-».

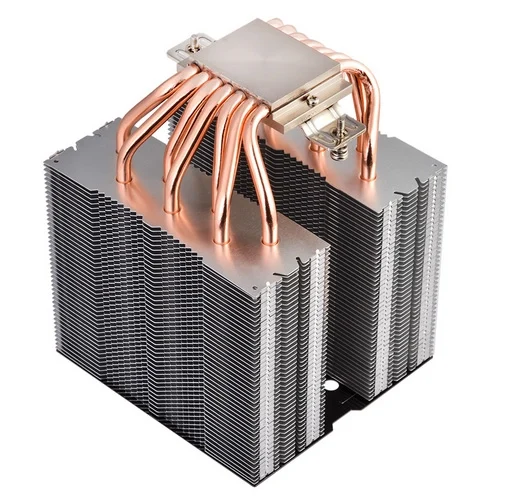

Посмотрим на кулер. Радиатор состоит из двух одинаковых секций, в каждой из которых по 44 алюминиевых пластины толщиной 0,4 мм. Пластины напрессованы на тепловые трубки с межрёберным расстоянием 1,9 мм.
 |
 |
Трубки изогнуты таким образом, что радиаторы как бы смещены вперёд по ходу движения воздушного потока, что позволяет сделать кулер в целом более компактным и разместить его почти строго над центральной осью процессора.
Расчётная площадь радиатора составляет 9088 см2. Для большинства обычных систем охлаждения это довольно неплохое значение, но до уровня суперкулеров площадь радиатора ID-Cooling SE-207 не дотягивает.
 |
 |
Около 50 % длины торцов пластин радиатора в его центральной части имеют оптимизации для снижения сопротивления воздушному потоку, которые здесь представлены в виде треугольных зубцов.
Странно, что такие зубцы сделаны не по всей длине торцов, ведь воздушный поток вентиляторов ближе к краям радиатора ничуть не меньше, чем в его центральной части.
Тепловых трубок в радиаторе семь. Их диаметр равен 6 мм, а распределены они по пластинам, можно сказать, идеально.
Жаль только, что вместо пайки в местах контакта тепловых трубок и пластин используется простая опрессовка. Зато в медной никелированной пластине основания радиатора трубки уложены вплотную друг к другу в желобки и пропаяны.
Качество обработки контактной поверхности основания кулера размерами 46 × 40 мм находится на очень высоком уровне, пусть в этот раз обошлось и без зеркальной полировки.
Основание исключительно ровное. Вкупе с высоким усилием прижима нам удалось получить практически эталонные отпечатки.
 |
 |
ID-Cooling SE-207 поставляется с двумя 120-мм вентиляторами модели WF-12025. Один сразу же установлен на внешнюю сторону одной из секций радиатора, а второй запечатан в дополнительную коробку. Одиннадцатилопастные крыльчатки вентиляторов закреплены на трёх круглых стойках и одной кабельной. Каких-то явных оптимизаций эти крыльчатки не имеют, хотя производитель и заявляет о повышенном статическом давлении, которое способны развивать такие вентиляторы.
Интересно другое. По каким-то причинам в ID-Cooling решили оснастить SE-207 двумя одинаковыми конструктивно вентиляторами, но с разными скоростями. Между секциями устанавливается вентилятор с PWM-регулировкой, работающий в скоростном диапазоне от 700 до 1800 об/мин (74,5 CFM, 18,0-35,2 дБА и 2,15 мм H2O), а на внешнюю сторону радиатора устанавливается вентилятор с постоянной скоростью 1300 об/мин (56,2 CFM, 30,1 дБА и 1,62 мм H2O). Мы измерили соотношение скоростей вентиляторов при одинаковом напряжении — и вот какую таблицу получили.
| Модель вентилятора | Напряжение, В | |||||||||||||||
| 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10,0 | 10,5 | 11,0 | 11,5 | 12,0 | ||
| Скорость ID-12025M12S (внешний), об/мин |
670 | 740 | 800 | 860 | 920 | 970 | 1020 | 1060 | 1110 | 1150 | 1190 | 1220 | 1260 | 1300 | 1330 | |
| Скорость ID-12025M12S (между секциями), об/мин |
810 | 900 | 980 | 1060 | 1140 | 1220 | 1280 | 1360 | 1470 | 1530 | 1590 | 1640 | 1700 | 1750 | 1800 | |
Чем вызван такой, мягко сказать, оригинальный подход, сказать сложно, но нам кажется, что с двумя синхронно работающими вентиляторами эффективность кулера должна быть выше. Это мы ещё проверим.
Оба вентилятора базируются на гидродинамических подшипниках, срок службы которых в их характеристиках не указан. Более скоростная модель должна потреблять до 3 Вт, а менее скоростная – до 2,2 Вт.
По результатам наших измерений, первый вентилятор потреблял 2,47 Вт и мог стартовать при напряжении 2,6 В, а второй – 2,32 Вт и стартовал при 3,2 В. То есть характеристики у них практически одинаковые.
На радиаторе вентиляторы закрепляются с помощью проволочных скоб, которых в комплекте три пары. При необходимости можно установить третий вентилятор. В качестве виброгасителей в пластиковых рамках вентиляторов используются силиконовые подкладки.
Длина кабелей вентиляторов составляет 300 мм, а для их подключения к материнской плате или реобасу потребуются два отдельных разъёма.
⇡#Cовместимость и установка
ID-Cooling SE-207 совместим со всеми современными процессорами, за исключением AMD Ryzen Threadripper с разъёмом Socket TR4 (4096 контактов). Принципиально процесс установки кулера не отличается как для процессоров Intel, так и для AMD. Разница лишь в том, какие наборы направляющих используются для этих материнских плат и задействована ли усилительная пластина. Например, на материнскую плату с разъёмом LGA2066 кулер устанавливается с помощью опорных втулок с двусторонней резьбой, на которые затем крепятся направляющие.
 |
 |
И уже к ним винтами с пружинами равномерно нужно притянуть радиатор. Кстати, усилие прижима здесь довольно высокое.
Завершающим этапом является установка на секции радиатора вентиляторов и их подключение к материнской плате или регулятору оборотов.
Установленный на плату кулер не помешает модулям оперативной памяти, даже если на них будут радиаторы высотой до 51 мм (внешний вентилятор можно повесить на 20 мм выше, чем в нашем случае).
 |
 |
Благодаря полированной верхней крышке радиатора, выглядит ID-Cooling SE-207 в корпусе системного блока очень стильно.
Его высота на процессоре составляет 164 мм, а значит, он будет совместим с большинством корпусов системных блоков.
