Статья: Обзор и тестирование корпуса be quiet! Dark Base 700: тишина превыше всего

В середине ноября немецкая компания be quiet! представила свой второй корпус элитной серии Dark Base с индексом 700. Что интересно, в актуальном ассортименте выпускаемых компанией корпусов уже есть флагманский Full Tower Dark Base Pro 900, премиальный MidiTower Silent Base 800 и доступный Midi-Tower Pure Base 600. В таком случае вполне возникает вполне резонный вопрос: куда же впишется новый be quiet! Dark Base 700? И ответим мы на него очень просто и однозначно – никуда не впишется. Это по-своему уникальный корпус, отличающийся от всех других моделей, выпускаемых компанией. Ему не требуется место в серии, он будет стоять особняком — и уж совершенно точно не между 600-й и 800-й моделями, как это следовало бы из логики и нумерации.

Почему мы так считаем и чем именно Dark Base 700 способен выделиться из широкой гаммы корпусов be quiet! — расскажем в сегодняшней статье.

#Технические характеристики

Название модели be quiet! Dark Base 700 (BGW23)
Тип корпуса MidiTower
Размеры (В × Ш × Д), мм 519 × 241 × 544
Масса, кг 13,25
Боковая панель Закалённое стекло, 4 мм
Цвет Чёрный
Материал Сталь 0,8~1,0 мм, алюминий 1,2 мм, чёрный АБС-пластик
Штатная система охлаждения Передний вентилятор (вдув): 140 × 140 × 25 мм (модель be quiet! Silent Wings 3 High Speed, 1600 об/мин, 77,6 CFM, 2,16 мм H2O, 28,1 дБА).
Задний вентилятор (выдув): 140 × 140 × 25 мм (модель be quiet! Silent Wings 3 High Speed, 1600 об/мин, 77,6 CFM, 2,16 мм H2O, 28,1 дБА).
Отсеки для накопителей 7 × 3,5’’
17 × 2,5’’
Слоты расширения, шт. 7+2
Совместимость с материнскими платами 6,7” × 6,7” (Mini ITX), 9,6” × 9,6” (Micro ATX), 12” × 9,6” (ATX), 12,0” × 13,0” (E-ATX)
Порты вводы/вывода USB 3.0 × 2, USB 3.1 × 1, HD Audio × 1
Поддержка блоков питания Любой PS2-совместимый блок питания
Максимальная длина блока питания, мм 285
Максимальная высота кулера, мм 180
Максимальная длина видеокарт, мм 286 – с корзиной HDD / 430 – без корзины HDD
Пылевые фильтры, шт. 2 (передний и нижний)
Возможность установки вентиляторов Передняя панель:
3 × 120 мм или 3 × 140 мм.

Верхняя панель:
3 × 120 мм или 3 × 140 мм.

Задняя панель:
1 × 120 мм или 1 × 140 мм.

Основание:
1 × 120 мм или 1 × 140 мм.

Обратная боковая панель:
– не предусмотрено.

Возможность установки радиаторов СЖО Передняя панель:
от 120 мм до 360 мм;

Верхняя панель:
от 120 мм до 360 мм;

Задняя панель:
120 или 140 мм.

Основание:
– не предусмотрено.

Возможна компоновка до трёх различных радиаторов СЖО.

Дополнительно (особенности) – модульная конструкция;
– трёхпозиционный контроллер одновременного управления шестью вентиляторами в двухканальном режиме;
– шумоизоляция;
– антивибрационное крепление HDD и блока питания;
– подсветка передней панели и передних опор;
– подсветка кнопки включения и индикатора активности накопителей.
Гарантия производителя, лет 3
Страна производства Китай
Рекомендованная, 189

#Упаковка и комплектация

Dark Base 700 поставляется в большой картонной коробке, оформленной в характерном для продуктов be quiet! стиле. На сторонах упаковки можно найти не только фото корпуса, но и описание его ключевых особенностей с техническими характеристиками. Причём всё это изложено на нескольких языках, в числе которых есть и русский.



Внутри картонной коробки корпус зафиксирован между двух пенопластовых вставок и дополнительно облачён в синтетический мешок.

В комплект поставки входят подробная инструкция по сборке и эксплуатации, а также коробочка с аксессуарами. В последней можно найти стяжки для кабелей, винты четырёх типов, силиконовые вставки в корзину с HDD и саму дополнительную корзину из металла.



Как и все продукты be quiet!, корпус разработан в Германии, но выпускается в Китае. Рекомендованная стоимость Dark Base 700 составляет 189 евро, а в России на момент подготовки статьи он ещё не продавался. На продукт предоставляется трёхлетняя гарантия.

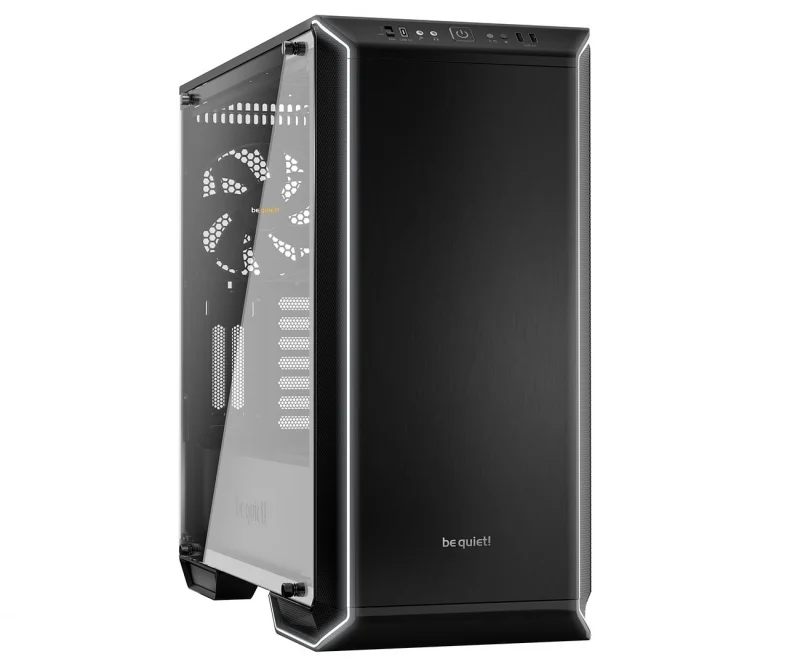

#Дизайн и габариты

Компания be quiet! не изменяет традициям дизайна своих корпусов, что, на наш взгляд, правильно, поскольку вся серия выполнена в едином стиле, который подойдёт любителям как классики, так и современного дизайна. Вот и сегодняшний MidiTower во многом напоминает старший Dark Base Pro 900, который слегка уменьшился в размерах. Всё та же прозрачная панель из закалённого стекла, тот же скос на верхней кромке и те же прорези в задней части крышки.



При этом выглядит новинка свежо и актуально, причём в описательной части мы ещё пока очень далеко от главных «фишек» корпуса. Добавим, что кроме стекла в корпусе используются такие материалы как сталь толщиной 0,8~1,0 мм, алюминий толщиной 1,2 мм и чёрный АБС-пластик.

Высота be quiet! Dark Base 700 составляет 519 мм, длина равна 544 мм, а ширина – 241 мм.

Масса корпуса немного выше 13 килограмм, а самая тяжёлая его деталь, пожалуй, прозрачная боковая стенка, выполненная из 4-мм закалённого стекла.



Противоположная стенка корпуса глухая — она дополнительно обклеена звукоизоляционным материалом толщиной около 4 мм.

На столь же глухой передней панели приклеена точно такая же звукоизоляция, а воздух к передним вентиляторам, по идее разработчиков, должен поступать через сетчатые вставки по её бокам.

Задняя панель корпуса выполнена в классической компоновке: снизу рамка под установку блока питания, среднюю часть занимают сетчатые заглушки слотов расширения, а в верхней размещён проём под интерфейсную панель материнской платы и вентилятор.

Отличительной особенностью верхней панели Dark Base 700 является её несъёмность, в то время как у всех других корпусов be quiet! она легко снималась. На ней есть шесть вентиляционных прорезей, через которые нагретый воздух будет выводиться вверх и назад.



Снизу корпуса виден съёмный пылевой фильтр, выдвигающийся назад. Это неудобно, поскольку для чистки фильтра придётся отодвигать системный блок от стены, к которой он, как правило, приставлен.

Высота четырёх пластиковых ножек корпуса равна 35 мм, а на их контактной поверхности приклеены резиновые накладки, чтобы корпус не скользил и работал тише.

На трапецеидальном скосе сверху передней панели размещены кнопки включения и сброса, кнопка выбора цвета и режима подсветки, два разъёма USB 3.0, а также разъёмы для микрофона и наушников.

Кроме того, здесь же виден четырёхпозиционный переключатель скорости вращения вентиляторов и разъём USB 3.1 Type C – оба нововведения пока что есть только в Dark Base 700, а в остальных корпусах be quiet! пока не встречаются.

#Внутреннее строение

Как и флагманский Dark Base Pro 900, новый Dark Base 700 можно считать модульным корпусом с изменяемым расположением поддона материнской платы. С шасси корпуса снимается практически всё, а выглядит компоновка новинки следующим образом.

Передняя панель корпуса закрепляется на шести защёлках, но снимается без приложения серьёзных усилий. Под ней размещён пылевой фильтр, а уже за ним виден 140-мм вентилятор, расположение которого можно регулировать по высоте.




В нижней части передней панели размещён четырёхконтактный разъём, который обеспечивает питанием светодиодные вставки по её бокам и позволяет настраивать их цвет.

Внутри Dark Base 700 можно назвать самым аккуратным корпусом из тех, которые мне попадались на тестирование. Все неиспользуемые отверстия закрыты пластиковыми заглушками, а нижняя часть, где располагаются блок питания и отсеки для накопителей, отделена перегородкой.



Перегородку можно снять, открыв доступ к отсекам с накопителями, а можно ещё и переставить на противоположную сторону.

Все пластиковые крышки, закрывающие данный отсек сверху, также можно снять, чтобы, например, установить снизу дополнительный вентилятор, переставив корзины для 3,5-дюймовых накопителей в другое место.

Внутри Dark Base 700 просторный и удобный. Высота устанавливаемого на процессор кулера здесь может достигать 180 мм, а длина видеокарт без установленных корзин для жёстких дисков может составлять 430 мм. Если же корзины переставить из нижней зоны в среднюю, то сюда войдут только 286-мм видеокарты.

Несмотря на тот факт, что на памятке, рассказывающей, в какие из монтажных отверстий вкручивать крепёжные втулки под разные типы материнских плат, нет упоминания E-ATX-формата, корпус совместим и с этими гигантами, о чём нам говорят его спецификации.

Есть в поддоне для материнской платы и вырез для установки или снятия процессорного кулера без демонтажа платы из корпуса, но здесь он закрыт опорной пластиной для размещения двух накопителей формата 2,5-дюйма. Поэтому сначала придётся отвернуть эту пластину, благо крепится она всего одним винтом с накатанной головкой.

Раз уж мы затронули тему накопителей, упомянем, что третий SSD/HDD типоразмера 2,5 дюйма можно разместить чуть ниже, на почти такой же опорной пластине. Кроме того, по паре накопителей такого же формата можно устанавливать в каждую из корзин для 3,5-дюймовых носителей, коих в Dark Base 700 три штуки. Две корзины уже размещены в нижней части корпуса, а ещё одну можно установить дополнительно из комплекта поставки.

Всего для размещения таких корзин в корпусе предусмотрены пять дополнительных посадочных мест, закрытых пластиковыми заглушками.

На мой взгляд, при нынешних объёмах жёстких дисков и постепенном распространении NAS в таком корпусе вполне будет достаточно и двух штатных корзин снизу.

В новом Dark Base 700 есть семь стандартно расположенных слотов для плат расширения, закрытых перфорированными пластинами, и ещё два слота сверху — они развернуты перпендикулярно первым семи.

Такие слоты иногда используют майнеры при размещении нескольких видеокарт с помощью гибких PCI Express-удлинителей (райзеров).

Максимальная длина блока питания, который можно установить в Dark Base 700, может достигать 285 мм.

Для уменьшения передачи вибраций на корпус от блока питания снизу установлены резиновые опоры.

#Система охлаждения и возможности оснащения

Система охлаждения в корпусе Dark Base 700 построена по классической схеме, когда воздух забирается спереди и снизу, а затем выбрасывается назад и вверх.

Штатное охлаждение в корпусе обеспечивается двумя 140-мм вентиляторами модели be quiet! SilentWings 3 (BL069) с поддержкой ШИМ-управления. Первый установлен на передней стенке — он затягивает воздух в корпус.

Ещё один такой же вентилятор размещён на задней стенке — он выдувает нагретый воздух за пределы Dark Base 700.

Номинальная скорость вращения обоих вентиляторов составляет 1600 об/мин при воздушном потоке 77,6 CFM, статическом давлении 2,16 мм H2O и уровне шума 28,1 дБА. Нормативный срок службы гидродинамического подшипника вентилятора — 300 тысяч часов, то есть более 30 лет непрерывной работы.

Оба вентилятора подключаются к плате-контроллеру, размещённой на задней стенке поддона материнской платы.

Данный контроллер может одновременно управлять шестью вентиляторами с поддержкой PWM — они делятся на две группы по три вентилятора в каждой. Двумя маленькими переключателями в центре платы можно активировать их производительный (100 %) или тихий режим работы (65 %). Также, напомним, есть ещё трёхпозиционный переключатель на передней панели корпуса, и вместе с ним контроллер позволяет установить скорость штатных вентиляторов в режиме Performance на значения 1600, 1120 или 800 об/мин, а в режиме Silent – 1040, 640 или 400 об/мин. Остальные коннекторы на данной плате относятся к питанию и подсветке, о которой мы поговорим чуть позже.

Несмотря на сравнительно скромные размеры, be quiet! Dark Base 700 — очень гибкий корпус в плане расширения системы охлаждения. Всего в него одновременно можно установить восемь вентиляторов размером 120 × 25 мм или 140 × 25 мм. Выглядеть это может как на данной схеме.

Более того, в корпус можно установить системы жидкостного охлаждения (СЖО) с радиаторами размерами до 360 × 140 мм, а также комбинировать до трёх СЖО включительно.

Интересно реализовано крепление вентиляторов или радиаторов на верхней панели корпуса.

Поскольку крышка сверху несъёмная, то инженеры be quiet! сделали выдвижную рамку, закрепляемую двумя винтами.

На первый взгляд это очень простое, даже в какой-то степени банальное решение, но переоценить его полезность и удобство такого закрепления очень сложно. Отличная идея и грамотная реализация!

#Сборка

Сборка компонентов в Dark Base 700 ничем не отличается от их сборки в других корпусах be quiet! и подробно описана в инструкции, содержащей в том числе и русскоязычный раздел. Жёсткие диски всё также устанавливаются в корзины.

Напомним, что корпуса жёстких дисков не контактируют с металлом корзин, поскольку для их удержания используются мягкие силиконовые шайбы и винты с ограничителями.

Всё остальное собирается так же, как и в других корпусах данного форм-фактора, но Dark Base 700 отличается от них тем, что после сборки, благодаря грамотному кабель-менеджменту и пластиковым заглушкам, внутреннее пространство выглядит очень аккуратным и просторным.

И это мы не занимались совсем уж тщательной прокладкой кабелей, ведь можно было бы сделать ещё аккуратнее, если собирать в этом корпусе систему на долгое время, а не только для проведения тестов.

Собранный и закрытый be quiet! Dark Base 700, на наш взгляд, выглядит очень эстетично и даже в какой-то степени благородно. При взгляде на него складывается впечатление серьёзного и дорогого продукта.

Ещё одной особенностью be quiet! Dark Base 700 является изящно выполненная подсветка. Ей наделены грани передней панели, переходящие в передние опоры. Цвет и режим подсветки можно последовательно менять с помощью кнопки сверху на передней панели, а также отключить её совсем.




Более того, подсветка подключена к той же плате-контроллеру, что и вентиляторы, а на ней есть четырёхконтактный RGB-разъём, при помощи которого она соединяется с материнской платой (кабель для этого, как правило, идёт в комплекте с ней же). То есть подсветку можно синхронизировать и настраивать одновременно с подсветкой платы. Интересное решение, которое у be quiet! реализовано пока только в Dark Base 700.


Источник: 3DNews
